I3700

I3700 - это интегрированная навигационная система (GNSS/INS), состоящая из высокопроизводительных датчиков MEMS, высокоточных систем GNSS и высокопроизводительных микропроцессоров. Встроенный высоконадежный интегрированный навигационный алгоритм собственной разработки может выводить скорость, положение, положение и другую информацию об измеренном носителе в режиме реального времени. Пользователи также могут внешне подключать данные дифференциальной коррекции RTCM для достижения высокоточного позиционирования RTK. Водонепроницаемый корпусной корпус IP68 может быть легко интегрирован в систему пользователя. Информация о модели продукта следующая:

Номер детали, :
I3700
Заказ (Минимальный заказ) :
1

Запросить сейчас

Скачать

Категории

как мы можем вам помочь

Вы можете связаться с нами любым удобным для вас способом. Мы доступны 24/7 по электронной почте или телефону.

Новые продукты

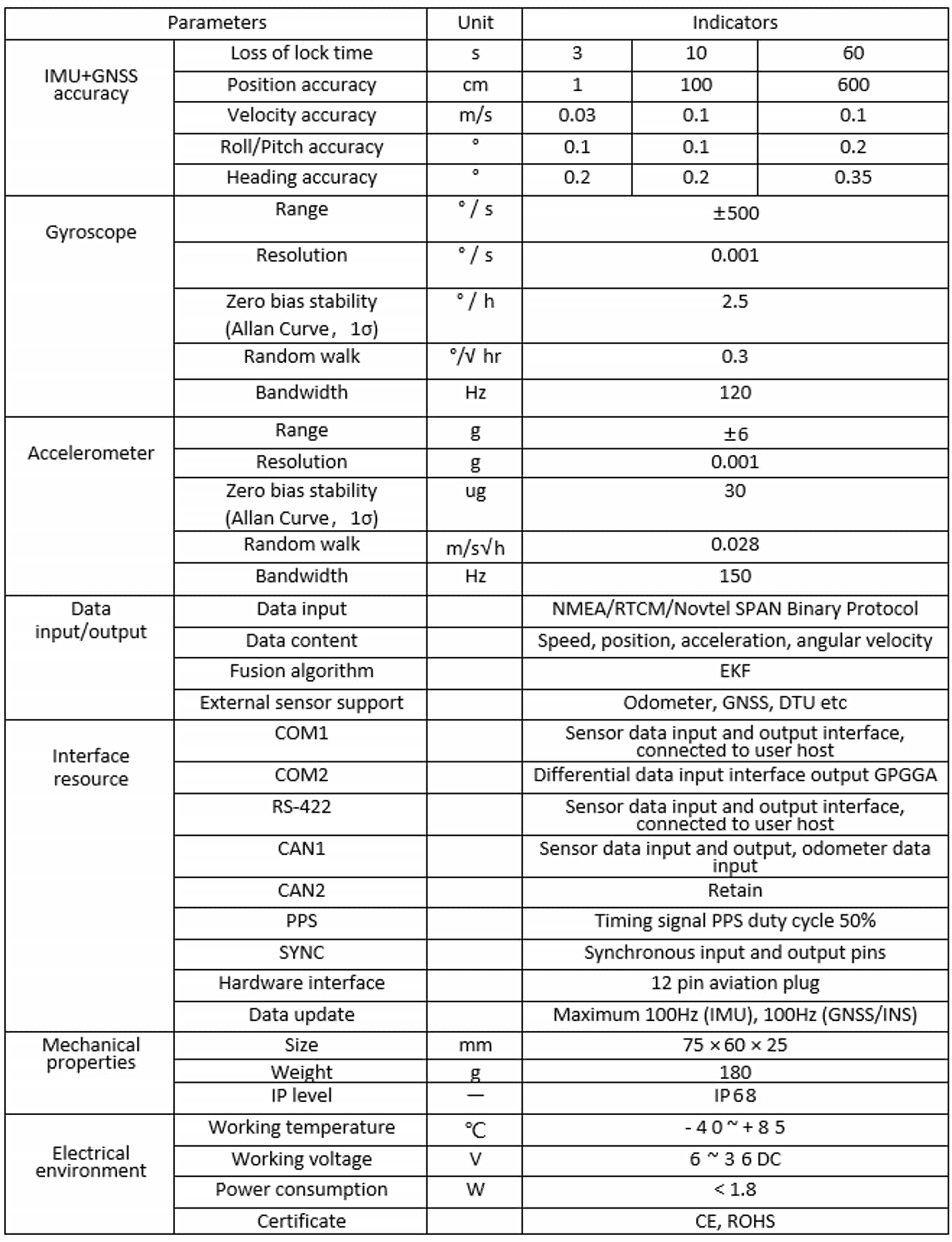

ОПИСАНИЕ

3) Параметры ГНСС

Индекс	описывать	Примечание
Ряд	1408 каналов
Частота	BDS B1I/B2I/B3I GPS L1 C/A/L2P(Y)/L2C/L5 Galileo E1/E5a/E5b ГЛОНАСС L1/L2 QZSS L1/L2/L5
Холодный старт	<30-е годы
Горячий старт	<2s
Время начала RTK	<5s
Точность позиционирования по одной точке RMS	Уровень 1,5 м. Высота 2,5 м.
СБАС	Уровень 0,4 м. Высота 0,8 м.
Точность позиционирования RTK RMS	Горизонтально 0,8 см+1 стр./мин. Высота 1,5 см+1 стр./мин.
Точность ориентации	Базовая линия 0,2°/1 м
частота обновления	20 Гц
Максимальная скорость	500 м/с
максимальная высота	50000м

4) Механические и электрические параметры

Параметр	Состояние	U310D
Входное напряжение	25℃	6–36 В постоянного тока
Потребляемая мощность	25℃	<1,8 Вт
Размер	Авиационный разъем	75Х60Х25,2mm
Масса	Авиационный разъем	180г
Материал корпуса		Алюминиевый сплав
Рабочая температура		-40-85℃
Сертификация		CE、 ROHS、 IP68

5) Ресурсы интерфейса

Параметр	Описывать
COM1	Интерфейс ввода и вывода данных датчика, подключенный к пользовательскому хосту
COM2	Выход интерфейса дифференциального ввода данных GPGGA
РС-422	Интерфейс ввода и вывода данных датчика, подключенный к пользовательскому хосту
CAN1	Ввод и вывод данных датчика, ввод данных одометра
CAN2	бронировать
ППС	Тактовый сигнал PPS, рабочий цикл 50%
СИНХРОНИЗАЦИЯ	Синхронные входные и выходные контакты
Аппаратный интерфейс	12-контактный авиационный штекер
Обновление данных	Максимум 100 Гц (IMU), 100 Гц (GNSS/INS)

Пользователи могут выбрать соответствующий аппаратный интерфейс в соответствии с требованиями продукта.

6) Ввод/вывод данных

Параметр	Описывать
Вывод данных	Бинарный протокол NMEA/RTCM/Novtel SPAN
Содержание данных	Углы Эйлера, кватернионы, скорость, положение, ускорение, угловая скорость и т. д.
Алгоритм слияния	ЭКФ
Поддержка внешних датчиков	Одометр, ГНСС, DTU и т. д.

7) Электрические параметры интерфейса

Параметр	Состояние	Минимальное значение	Типичное значение	Максимальное значение	Единица
Интерфейс RS-232
Входное напряжение		-13,6	-	13,6	V
Порог входного напряжения В_IL		0,6	1.2	-	V
Порог входного напряжения В_IH		-	1,5	2.4	V
Входное сопротивление		3	5	7	kΩ
Выходное сопротивление		300	-	-	Ω
Скорость передачи данных		9600/115200/230400/256000/460800/921600 По умолчанию 115200
Интерфейс CAN2.0
Выходное напряжение	МОЖЕТ Х	2,75	3,5	4,5	V
Выходное напряжение	МОЖЕТ Л	0,5	1,5	2.25	V
Дифференциальное выходное напряжение		1,5	-	3	V
Скрытое выходное напряжение		2	2,5	3	V
Максимальное входное напряжение	МОЖЕТ Х, МОЖЕТ Л	-42	-	42	V
Скорость передачи данных		125К/250К/500К/1000К (по умолчанию 500К)
Интерфейс RS-422
Дифференциальное выходное напряжение		2	-	3.2	V
Синфазное выходное напряжение		-	-	3	V
Дифференциальный входной порог		-0,2	-	0,2	V
Входная задержка		-	25	-	mV
Входное сопротивление		12	15	-	kΩ
СИНХРОНИЗАЦИЯ IN
Входное напряжение		-	-	3.6	V
ЭСР		-15	-	15	kV
ВЫХОД СИНХРОНИЗАЦИИ/PPS
Выходное напряжение		-	3.3	-	V
Выходной ток		-	30	-	mA

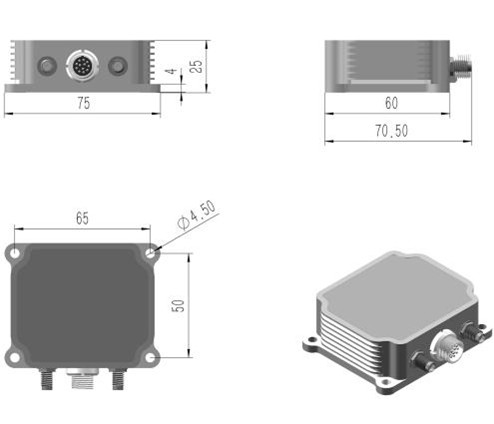

2. Размер продукта
