МЭМС акселерометр

АКМ-100

АКМ-100 трехосный акселерометр широко используется датчик ускорения Серийный продукт, произведенный высокотехнологичной компанией Micro-Magic Inc. по швейцарской запатентованной технологии, который может использоваться в различных областях, таких как испытания на вибрацию и испытания на удар. Изделие оснащено выходным цифровым интерфейсом с RS232, RS485, TTL, протоколом Modbus и RS422 (опционально). Можно установить различные адресные коды и последовательно подключить несколько датчиков для измерения на больших расстояниях и анализа данных в нескольких точках. ACM-100 представляет собой монокристаллический кремниевый емкостный датчик, состоящий из кремниевого чипа, прошедшего микромеханическую обработку, маломощной ASIC для регулировки сигнала, микропроцессора для хранения значений компенсации и датчика температуры.

  • Высокое разрешение :

    0.001g
  • Диапазон измерения :

    ±1g/±2g/±4g/±8g/±16g/±32g/±40g
  • Режим вывода :

    RS232/RS485/TTL/RS422/Modbus optional
  • Широкая рабочая температура :

    -55~+100℃
  • Номер детали, :

    ACM-100
  • Заказ (Минимальный заказ) :

    1
  • Измерительная ось :

    Tri-axis (X, Y, Z) optional
  • Точность полного диапазона :

    0.01g
  • Размер :

    (60*59*29mm) (can be customized)
  • Уровень защиты :

    IP67 (IP68 customized)
  • Входное напряжение :

    DC 9~36V (DC 5V can be customized)
Новые продукты
  • ОПИСАНИЕ

1. Спецификация продукта

Параметр

Условия

АСМ-И00-2

АСМ-I00-8

АСМ-И00-40

Единица

Диапазон измерения



±2

±8

±40

g

Калибровка смещения



<2

<5

<10

mg

Измерительная ось

ось

Х, Ю, Я

Х, Ю, Я

Х, Ю, Я



Стабильность нулевого смещения (ежегодно)



1,5(<5)

7,5(<25)

22(<75)

mg

Порог разрешения

@Гц

<1

<5

<15

mg

Температурный коэффициент смещения

-55100°

0,1

0,5

1,5

мг/

Пропускная способность



0~400

0~400

0~400

Hz

Резонансная частота



1,6

6,7

6,7

КГц

Скорость вывода

Можно установить 5 Гц, 15 Гц, 35 Гц, 50 Гц.

(RS485 не имеет этой функции)

Выходной сигнал

RS232/RS485/RS422/TTL опционально

Надежность

MIL-HDBK-217, уровень 2

Ударопрочность

20000g, 2 мс, 1/2 синуса

Антивибрационный

10 грамм101000 Гц

Водонепроницаемый уровень

IP67

Кабель

Стандартная длина 1,5 м, износостойкий, маслостойкий, широкий диапазон температур, экранированный кабель 5*0,2 мм2.

Масса

180 г (без упаковочной коробки)

Разъем

6-контактная авиационная вилка

Емкостная нагрузка

1000



2. Электрические индикаторы

Параметр

Состояние

Минимальное значение

Типичное значение

Максимальное значение

Единица

Поставлять

Напряжение



9

12

36

V

настраиваемый



5



Рабочий ток

без нагрузки



30



mA

Рабочая температура



-40



+85

Температура хранения



-55



+125

3. Механические свойства

Разъем

Свинцовый провод (1,5 м) или водонепроницаемая авиационная розетка (по индивидуальному заказу)

Уровень защиты

IP67

Материал

Алюминиевый сплав матовый и окисленный

Установка

4 винта М4

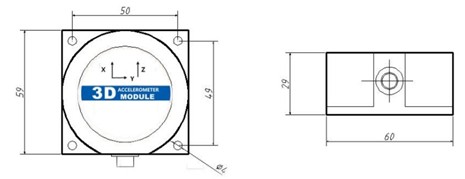

4. Размер продукта

Размер продукта: Д60*Ш59*В29ММ
