In differential capacitive accelerometers, the core design is a "sandwich" structure: a movable sensitive mass block in the middle (as a common electrode), and fixed electrodes on the upper and lower sides. When there is no acceleration, the mass block is located in the center, and the upper and lower capacitors are equal:  When the acceleration α acts along the sensitive axis direction, the inertial force   causes the mass block to produce displacement . At this time, the upper and lower capacitors become:        The design scheme usually uses a differential half bridge circuit to extract signals. The relationship between output voltage and capacitance difference is:     Substitute the above capacitance expression:     Therefore, a concise linear relationship is obtained:    Combined with the mechanical equilibrium equation  (where k is the stiffness of the elastic beam),  the final result is： The brilliance of this design scheme lies in the fact that the output is strictly proportional to the acceleration α, and the denominators and can be precisely controlled through photolithography accuracy, allowing for precise sensitivity design. Meanwhile, the differential structure eliminates common mode interference (such as temperature drift and power supply fluctuations), making it a very mature solution in engineering.

Датчики магнитного потока и магнитные датчики Холла — это устройства, используемые для измерения магнитных полей, но они имеют существенные различия в принципе работы, характеристиках и сценариях применения. Датчики магнитного потока основаны на нелинейных характеристиках намагничивания материалов магнитного сердечника. При возбуждении магнитного сердечника высокочастотным переменным током характеристики насыщения магнитного сердечника изменяются при наличии внешнего магнитного поля, что приводит к появлению второй гармоники индуцированного напряжения (связанной с силой внешнего магнитного поля). Датчики магнитного потока требуют сложных катушечных структур и схем обработки сигнала (таких как генераторы и схемы демодуляции). Датчики Холла основаны на эффекте Холла. Когда ток проходит через проводник или полупроводник, магнитное поле, перпендикулярное направлению тока, отклоняет носители заряда, генерируя поперечное напряжение (напряжение Холла). Напряжение Холла прямо пропорционально силе магнитного поля и величине тока. Датчики Холла имеют простую структуру, обычно состоящую из полупроводниковых материалов, таких как арсенид галлия, кремний и т. д., и интегрированных со схемами обработки сигнала. Датчик магнитного потока обладает высокой чувствительностью и способен обнаруживать чрезвычайно слабые магнитные поля (до уровня нанотесла, нТл), что подходит для измерения магнитного поля Земли (около 30-60 мкТл). Датчики Холла имеют низкую чувствительность и обычно используются для измерения магнитных полей выше уровня миллитесла (мТл), а некоторые высокочувствительные модели могут достигать микротесла (мкТл). Точность сильно зависит от температуры, поэтому для повышения стабильности необходима схема температурной компенсации. Датчики магнитного поля требуют высокочастотных возбуждающих сигналов и сложных схем, а также высокого энергопотребления (обычно в диапазоне милливатт). Не подходят для портативных устройств с батарейным питанием. Датчики Холла имеют низкое энергопотребление (на уровне микроватт), особенно цифровые типы (например, импульсные датчики Холла). Подходят для маломощных приложений, таких как мобильные телефоны и смарт-устройства. Следовательно, для обнаружения слабых магнитных полей (например, в геомагнитной навигации, научных приборах) необходимо выбирать датчики магнитного поля с ферромагнитным сердечником. При выборе датчиков Холла требуются низкая стоимость, малое энергопотребление и высокая частота отклика (например, в системах управления двигателями, бытовой электронике).

Полностью цифровая схема модуляции и демодуляции с замкнутым контуром управления в настоящее время является основной технологией для высокоточных интерферометрических волоконно-оптических гироскопов (ИФОГ). Она модулирует и демодулирует оптические сигналы в условиях замкнутого контура управления с помощью цифровых схем, тем самым извлекая угловую скорость вращения с высокой линейностью. Типичная схема полностью цифровой системы обработки сигналов с замкнутым контуром управления показана на рисунке ниже, включая ключевые технологии и оптимизации, такие как улучшение полосы пропускания системы, подавление искажений модуляции и реализация на аппаратной платформе.Улучшение пропускной способности системыБлагодаря применению схемы модуляции/демодуляции с тремя частотами, период дискретизации сокращается до одной трети от основной частоты, что значительно увеличивает полосу пропускания системы и обеспечивает лучшую компенсацию высокочастотных шумовых сигналов, улучшая динамические характеристики без ущерба для статической точности.Подавление модулирующих искаженийДанный метод использует биполярную демодуляцию с помощью прямоугольного импульса с нулевым значением, что позволяет эффективно устранить или подавить влияние модуляционных искажений. По сравнению с традиционными методами демодуляции, эта технология позволяет уменьшить относительную погрешность измерения угловой скорости на порядок (с 1% до 0,1%), что имеет большое значение для повышения точности и стабильности измерений в гироскопах с обратной связью.Реализация аппаратной платформыПолностью цифровые схемы с замкнутым контуром управления обычно основаны на высокопроизводительных платформах цифровой обработки сигналов. Благодаря мощным возможностям параллельной обработки, высокой степени интеграции и хорошей гибкости, FPGA постепенно стали основным выбором. FPGA могут выполнять все функции цифровой демодуляции, управления синхронизацией, цифровой фильтрации и даже некоторые функции предварительной обработки. Полностью цифровая схема модуляции и демодуляции с замкнутым контуром обеспечивает линейное выделение сигналов волоконно-оптического гироскопа (ВОГ) за счет синергетического взаимодействия фазовой модуляции смещения, цифровой корреляционной демодуляции и ступенчатой ​​фазовой обратной связи. Эта схема является ключом не только к достижению высокой точности и большого динамического диапазона в ГОГ, но и постоянно совершенствуется в плане адаптивности к высокодинамичным условиям и уровня интеграции.

The PT100 resistance thermometer is constructed from pure platinum metal—hence its designation as a platinum resistance thermometer—and stands as the most widely utilized temperature sensor within the medium-to-low temperature range. Its primary characteristics include high measurement accuracy, excellent stability, high reliability, and a long service life. In contrast, thermocouples demonstrate superior performance in high-temperature environments, capable of measuring temperatures reaching as high as 2315°C. The temperature coefficient of platinum resistance is 3.9×10⁻³/°C; at 0°C, its resistance value is 100Ω, and its rate of resistance change is 0.3851Ω/°C. The circuitry typically employed to measure a resistance thermometer is an unbalanced bridge configuration. When the resistance thermometer serves as one of the bridge arms, its connecting lead wires effectively become an integral part of that bridge arm's resistance; since this additional resistance is unknown and fluctuates with ambient temperature, it introduces measurement errors. To eliminate the measurement errors caused by the resistance of these connecting lead wires, a three-wire connection method is commonly adopted.   Figure 1 illustrates a three-wire bridge-based sampling and measurement circuit driven by a constant voltage source. The three lead wires extending from the PT100 possess identical cross-sectional areas and lengths, ensuring that their respective lead resistances are equal—specifically, RX1 = RX2 = RX3. One of these wires (RX2) is connected to the bridge's common reference terminal—specifically, the ground terminal—while the remaining two wires (RX1 and RX3) are connected to the bridge arm containing the platinum resistance and the adjacent reference resistance arm, respectively. Through this specific connection scheme, the bridge circuit is able to maintain a balanced state, thereby effectively eliminating the measurement errors attributable to the resistance of the lead wires. In Figure 1 above, resistors R2, R3, and R4, together with the external PT100, form a Wheatstone bridge. The ADC needs only to sample the voltage output of the bridge to calculate the corresponding resistance value of the PT100, thereby deducing the temperature. Under the assumption that lead resistance RX1 equals RX3, the measurement errors introduced by the lead resistances can be effectively cancelled out. The approximate formulas for VT+ and VT- are as follows: VTP = VPT100 + VRX1 + VRX2 VTN = VR4 + VRX3 + VRX2 The voltage difference between points VTP and VTN is: VTP - VTN ≈ VPT100 - VR4 As can be seen, this voltage difference value is independent of the lead resistances; the final voltage difference value can be derived using the following equation: The resistance value of the PT100 can be obtained from the differential pressure value in the above equation.

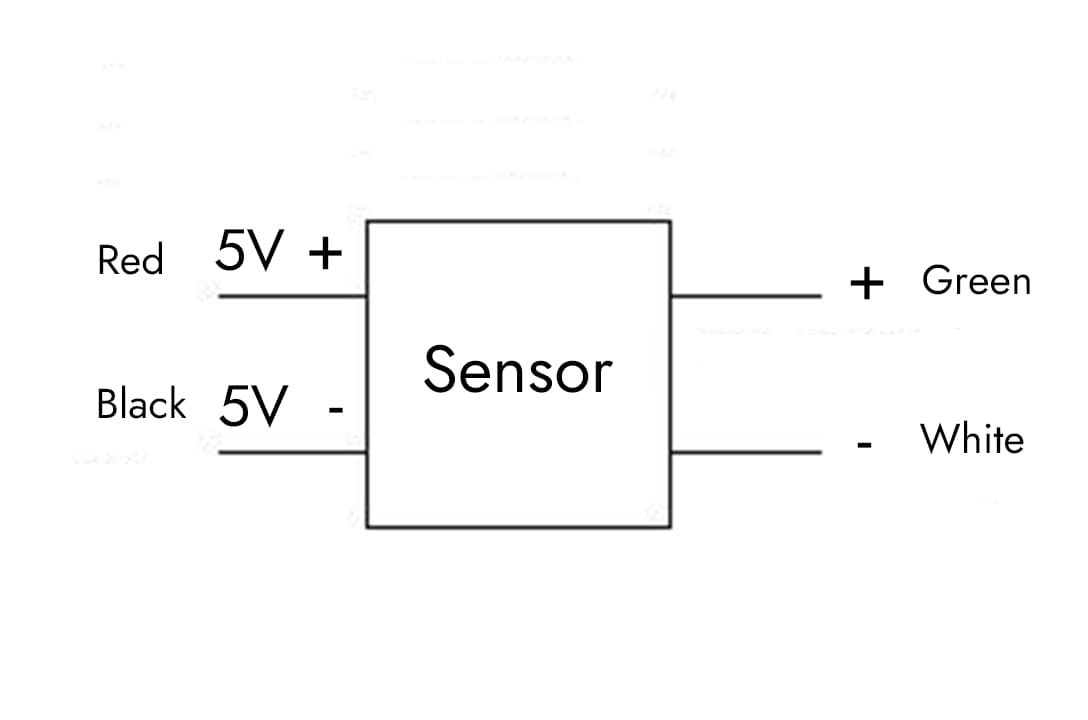

В условиях непрерывного развития технологий промышленной автоматизации акселерометры, как ключевые компоненты, играют решающую роль в различном автоматизированном оборудовании. Для обеспечения точности и надежности результатов измерений крайне важно выбрать наиболее подходящий акселерометр для конкретного применения. При выборе следует учитывать следующие ключевые моменты: I. Понимание основных принципов работы акселерометровАкселерометр — это датчик, измеряющий ускорение объекта. Основной принцип его работы заключается в обнаружении изменений массы, смещения или деформации объекта под воздействием ускорения. В промышленной автоматизации акселерометры могут использоваться для мониторинга физических величин, таких как вибрация, наклон и удар, обеспечивая тем самым мониторинг состояния оборудования в режиме реального времени. II. Определение диапазона измерений акселерометраПри выборе акселерометра первым шагом является определение его диапазона измерения. Диапазон измерения — это максимальное значение ускорения, которое может измерить датчик. В зависимости от требований конкретного сценария применения следует выбрать подходящий диапазон измерения, чтобы избежать повреждения датчика из-за слишком малого диапазона или неточности измерения из-за слишком большого диапазона. III. Акцент на точности и разрешении акселерометраТочность и разрешение являются важными показателями для оценки производительности акселерометра. Точность относится к отклонению между выходным значением датчика и фактическим значением, а разрешение — к минимальному изменению выходного сигнала датчика. В области промышленной автоматизации высокоточные и высокоразрешающие акселерометры лучше подходят для удовлетворения требований высокоточного мониторинга состояния оборудования. IV. Рассмотрим частоту отклика акселерометра.Частота отклика — это скорость изменения выходного сигнала акселерометра при изменении ускорения. Выбор акселерометра с подходящей частотой отклика зависит от различных сценариев применения. Датчики с высокой частотой отклика быстрее регистрируют изменения ускорения и подходят для приложений с высокими требованиями к работе в реальном времени. V. Выберите подходящий способ установки.При выборе датчика необходимо подобрать подходящий способ установки, исходя из реальных условий эксплуатации и конструкции оборудования, чтобы обеспечить стабильную и надежную работу датчика. VI. Выберите подходящий метод вывода сигнала.Выбор между цифровыми и аналоговыми выходными интерфейсами зависит от характеристик приложения. Цифровые выходные интерфейсы обычно включают выходы RS232, RS485/RS422, CAN и TTL, а аналоговые выходы обычно включают выходы напряжения и тока. VII. Учитывайте адаптацию к окружающей среде.Условия промышленной автоматизации сложны, и акселерометры должны обладать высокой адаптивностью к окружающей среде. При выборе датчика важно учитывать его водонепроницаемость, пылезащиту и коррозионную стойкость, а также диапазон рабочих температур, чтобы гарантировать нормальную работу датчика в суровых условиях.

В схеме сброса STM32, показанной на рисунке 1, переключающий диод обычно подключается параллельно резисторному выводу RC-цепи сброса. Основная функция этого диода — ускорение разряда конденсатора.Рисунок 1. Схема сброса STM32.Рисунок 2. Путь разряда схемы сброса STM32.В RC-цепи сброса разрядный диод незаменим, его основная функция — быстрый разряд. При отключении питания или кратковременном отключении питания из-за помех заряд, накопленный в конденсаторе, должен быть высвобожден по какому-либо пути для обеспечения корректного сброса при следующем включении питания. Без диода, когда импульс помех при отключении питания узкий, конденсатор разряжается через резистор R1, имеющий большое сопротивление, что приводит к низкой скорости разряда. RC-цепь не может полностью разрядиться в момент отключения питания, и система не может автоматически перезагрузиться при восстановлении питания. Кратковременные помехи при отключении питания могут привести к остановке нормальной работы программы, вызывая нестабильное поведение программы или попадание в бесконечный цикл. Добавление диода обеспечивает быстрый путь разряда для конденсатора. Благодаря очень низкому сопротивлению в открытом состоянии диода, как показано на схеме разряда цепи сброса STM32 на рисунке 2, заряд в конденсаторе C1 быстро разряжается через диод D1, обеспечивая стабильность и надежность цепи сброса. При отключении питания конденсатор быстро разряжается на землю через диод. После восстановления электропитания конденсатор полностью разряжен и может немедленно начать процесс зарядки, запуская операцию сброса. Этот быстрый процесс разрядки гарантирует, что схема сброса сможет быстро вернуться в исходное состояние после отключения электроэнергии или сбоя в электроснабжении.

Пульсации напряжения питания — это периодически возникающая переменная составляющая на выходе источника постоянного тока. Её амплитуда обычно представляется как размах колебаний или амплитуда колебаний, как показано на рисунке 1. Пульсации напряжения питания в основном вызваны несовершенствами формы сигнала во время преобразования энергии, такими как изменения напряжения, вызванные включением и выключением переключающих транзисторов во время работы импульсного источника питания. Пульсации напряжения питания могут влиять на нормальную работу оборудования, особенно прецизионного электронного оборудования и аналоговых схем, требующих стабильного питания.Рисунок 1. Пульсации и шумы источника питания.Подавление и снижение пульсаций напряжения питания до приемлемого уровня является одной из главных целей проектирования схем источников питания. Поэтому освоение правильных методов измерения пульсаций напряжения питания имеет решающее значение для последующей отладки источников питания и оптимизации конструкции с учетом пульсаций. Для измерения пульсаций напряжения питания обычно используется осциллограф. Путем установки соответствующих условий запуска и диапазонов измерения наблюдаются и записываются форма и амплитуда пульсаций. Кроме того, для дальнейшего анализа и количественной оценки характеристик пульсаций могут использоваться другие приборы и оборудование, такие как тестер коэффициентов пульсаций.  Для обеспечения получения достоверной и надежной формы пульсаций напряжения при измерении пульсаций выходного напряжения с помощью осциллографа следует учитывать следующие моменты. Правильный метод показан на рисунке 2.1. Выберите режим связи по переменному току на осциллографе;2. Для обеспечения оптимального соотношения сигнал/шум выберите X1 для ослабления сигнала зондом во время проверки пульсаций источника питания;3. Установите ограничение полосы пропускания на 20 МГц, чтобы избежать влияния высокочастотного шума на измерение пульсаций;4. Сведите к минимуму контуры заземления; рекомендуется использовать пружинное заземляющее кольцо, как показано на правой стороне рисунка 2;5. Расположите щуп близко к обеим сторонам конденсатора;6. Избегайте одновременного тестирования сигналов в других точках с использованием других каналов осциллографа. Использование описанных выше правильных методов измерения позволит вам наблюдать пульсацию, подобную показанной ниже.Рисунок 3. Форма пульсации.

Витая пара состоит из двух изолированных проводов, скрученных вместе, что делает её особенно подходящей для дифференциальной передачи сигналов. По сравнению с параллельно скрученными проводами, она может более эффективно подавлять помехи. Характеристики витой пары проявляются в следующих двух аспектах: 1. Устранение емкостной связиПо сравнению с параллельными проводами, значения емкости связи каждого провода в витой паре с источником помех или заземлением ближе друг к другу, что приводит к более сбалансированному импедансу, как показано на рисунке 1.Рисунок 1Поскольку витые пары проводов плотно намотаны друг на друга, емкость связи между двумя проводами и источником шума, а также импеданс относительно земли практически одинаковы. Ток помех, протекающий от источника шума в две сигнальные линии, практически идентичен, а разница между двумя сигнальными линиями остается неизменной. Ток от емкости связи преобразуется в синфазные помехи. Как показано на рисунке 2, C1=C2 и Z1=Z2, поэтому ток, протекающий от источника помех в C1 и C2, одинаков, что означает, что напряжения, генерируемые на линиях 1 и 2, равны, и Vn=0. Поскольку метод дифференциальной передачи сигнала обладает превосходной способностью подавления синфазных помех, эффекты емкостной связи могут быть устранены.Рисунок 22. Устранение индуктивной связиПри использовании параллельных линий две сигнальные линии образуют очень узкую петлю, которая будет улавливать помехи магнитного поля из окружающей среды. В конструкции витой пары два проводника линии передачи скручиваются с фиксированным интервалом, что приводит к изменению направления электродвижущей силы, создаваемой магнитным полем, в каждой соседней «малой петле», тем самым последовательно компенсируя её. С точки зрения схемы, взаимная индуктивность в каждой соседней «малой петле» направлена ​​противоположно источнику шума, и общая взаимная индуктивность проводников становится равной нулю. Как показано на рисунке 3, когда параллельные линии подвергаются воздействию внешнего магнитного поля, индуцированные токи в двух проводниках не могут компенсировать друг друга, что приводит к возникновению большого индуцированного напряжения, влияющего на передачу сигнала. Однако конструкция витой пары приводит к взаимной компенсации индуцированных токов в проводниках, предотвращая генерацию индуцированного напряжения.В системах дифференциальной передачи данных кабели витой пары позволяют исключить емкостную и индуктивную связь с внешними источниками помех. Поэтому кабели витой пары широко используются в системах дифференциальной передачи сигналов, таких как CAN и RS-485.

Пульсации напряжения питания, или просто пульсации, — это периодические колебания напряжения или тока в источнике питания. Эти колебания представляют потенциальную угрозу для стабильной работы электрооборудования. Чрезмерные пульсации напряжения питания могут снизить эффективность преобразования энергии в системе, увеличить тепловыделение, а в тяжелых случаях привести к нестабильности системы или даже повреждению микросхемы. Поэтому при проектировании понижающей схемы (BUCK) необходимо принимать меры для уменьшения пульсаций напряжения питания, чтобы обеспечить стабильность системы.Ниже приведены некоторые распространенные методы снижения пульсаций в понижающем преобразователе напряжения:Увеличьте индуктивность и выходной конденсатор для фильтрации.Согласно формуле импульсных источников питания, величина колебаний тока внутри индуктора обратно пропорциональна значению индуктивности, а пульсации на выходе обратно пропорциональны значению выходной емкости. Следовательно, увеличение значений индуктивности и выходной емкости может уменьшить пульсации.Рисунок 1. Ток индуктора.На рисунке 1 выше показана форма тока в индукторе L импульсного источника питания. Пульсация тока ΔI может быть рассчитана по следующей формуле. На основе баланса вольт-секунд и других параметров видно, что увеличение значения индуктора L или увеличение частоты переключения может уменьшить колебания тока в индукторе. Аналогично, соотношение между пульсациями на выходе и выходной емкостью: Vripple = Imax/(Co × fsw). Видно, что увеличение значения выходной емкости может уменьшить пульсации. Обычно в качестве выходного конденсатора используются алюминиевые электролитические конденсаторы для достижения большой емкости. Однако электролитические конденсаторы не очень эффективны в подавлении высокочастотных помех, и их эквивалентное последовательное сопротивление (ESR) относительно велико. Поэтому для компенсации недостатков алюминиевых электролитических конденсаторов параллельно с ними подключают керамический конденсатор. При работе импульсного источника питания входное напряжение Vin остается постоянным, но ток изменяется в зависимости от положения ключа. При запуске источника питания или резком изменении нагрузки необходим входной конденсатор в качестве временного источника энергии для компенсации мгновенного падения входного напряжения. Обычно конденсатор подключается параллельно к входному клеммному разъему (рядом с ключом в понижающем преобразователе) для обеспечения тока. Входной конденсатор также подавляет пульсации и электромагнитные помехи (ЭМП) от предыдущего источника питания. После применения вышеуказанного решения импульсный источник питания типа BUCK показан на рисунке ниже:Рисунок 2. Топология BUCK.Описанный выше подход оказывает ограниченное влияние на снижение пульсаций. Из-за ограничений по размерам индуктор не может быть очень большим; увеличение выходного конденсатора до определенного уровня не оказывает существенного влияния на снижение пульсаций; а увеличение частоты переключения приведет к увеличению потерь при переключении.Фильтрация на втором этапе включает добавление еще одного жидкостного фильтра.LC-фильтры эффективно подавляют шум и пульсации. Выбирая соответствующие индукторы и конденсаторы для построения фильтрующей схемы в зависимости от частоты пульсаций, которые необходимо удалить, можно, как правило, значительно уменьшить пульсации. Однако в этом случае необходимо учитывать точку дискретизации напряжения обратной связи.Рисунок 3Выбор точки выборки до LC-фильтра (Па) приведет к снижению выходного напряжения. Это связано с тем, что любой индуктор имеет сопротивление постоянному току, и при подаче тока на индуктор происходит падение напряжения, что приводит к снижению выходного напряжения источника питания. Кроме того, это падение напряжения изменяется в зависимости от выходного тока. Выбор точки выборки после LC-фильтра (Пб) обеспечит желаемое выходное напряжение. Однако это вводит в систему питания индуктор и конденсатор, что потенциально может повлиять на стабильность контура.После понижающего преобразователя (BUCK) подключите LDO-фильтр.Наиболее распространенная комбинация — BUCK+LDO, которая является наиболее эффективным способом снижения пульсаций и шума. Она обеспечивает постоянное выходное напряжение без необходимости внесения изменений в исходную систему обратной связи, но при этом снижает общую эффективность системы питания и является наиболее дорогой. Ключевым показателем для LDO является PSRR (коэффициент подавления помех от источника питания), который количественно определяет степень передачи изменений на входе на выход. После прохождения через LDO пульсации при переключении обычно составляют менее 10 мВ.Разводка печатной платы импульсного источника питания также имеет решающее значение для снижения пульсаций. Неправильное размещение компонентов, ненадлежащее заземление или расположение критически важных дорожек вблизи чувствительной к переключателю области могут привести к увеличению пульсаций и высокочастотного шума.

Резистор с нулевым сопротивлением, также известный как перемычка, — это резистор специального назначения. На самом деле резистор с нулевым сопротивлением не имеет нулевого сопротивления; это резистор с очень малым значением сопротивления. Поскольку он имеет значение сопротивления, он имеет те же допуски и точность, что и обычные резисторы для поверхностного монтажа. В проектировании печатных плат, когда две точки не могут быть соединены с помощью печатных плат, на лицевой стороне часто используется перемычка. Это часто встречается на обычных платах. Для обеспечения надлежащего функционирования автоматических машин для установки компонентов и автоматических машин для вставки компонентов вместо перемычек используются резисторы с нулевым сопротивлением. Функции резистора с нулевым сопротивлением заключаются в следующем: 1. Он не выполняет никаких функций в схеме; он используется на печатной плате только для упрощения отладки или обеспечения совместимости конструкции. 2. Его можно использовать в качестве перемычки для предотвращения высокочастотных помех, вызванных контактами перемычки (в режиме антенны). 3. Если параметры согласующей цепи неясны, в качестве замены можно использовать резистор с нулевым сопротивлением. В процессе отладки параметры определяются, а затем в качестве замены используется компонент с определенным значением. 4. Резистор с нулевым сопротивлением (0 Ом) на самом деле является очень малым резистором. Чтобы измерить потребляемый ток в определенной части цепи, подключите резистор с нулевым сопротивлением и амперметр. Это позволит удобно измерять потребляемый ток и использовать его для измерения больших токов. 5. При трассировке, если проложить схему невозможно, можно добавить резистор с нулевым сопротивлением в качестве перемычки. 6. При воздействии высокочастотных сигналов он может выступать в качестве индуктора или конденсатора (в зависимости от характеристик внешней цепи). Индукторы в основном используются для решения проблем электромагнитной совместимости, например, между землей и землей, источником питания и контактными площадками микросхем. 7. Одноточечное заземление, означающее, что защитное заземление, рабочее заземление и заземление постоянного тока разделены на оборудовании, и каждое из них становится независимой системой. 8. Для защиты цепи он может выступать в качестве недорогого предохранителя. 9. Используется для токовых петель при мостовом соединении. Когда заземляющая плоскость разделена, кратчайший обратный путь для сигналов прерывается. Сигнальная петля должна затем обходить препятствие, создавая большую площадь петли. Это усиливает влияние электрических и магнитных полей, что облегчает возникновение помех или возникновение помех для других устройств. Подключение резистора с нулевым сопротивлением к разделенной области обеспечивает более короткий обратный путь и уменьшает помехи. 10. В схемах со смешанными сигналами, таких как цифровые и аналоговые схемы, часто требуется, чтобы два заземления были разделены и соединены в одной точке. Вместо прямого соединения этих двух заземлений можно использовать резистор с нулевым сопротивлением. 11. При проектировании схем следует избегать использования перемычек и DIP-переключателей. Иногда пользователи могут изменять настройки, что легко может привести к недоразумениям. Для снижения затрат на обслуживание вместо перемычек следует припаивать к плате резисторы с нулевым сопротивлением.

В промышленных условиях для экономии на кабельной разводке обычно используется двухпроводная система 4-20 мА. Эта система использует два провода для одновременного питания полевого датчика/передатчика и передачи аналогового сигнала. Известно, что для работы цепи датчика/передатчика требуется определенный ток; следовательно, структура цепи, использующей этот метод, должна быть маломощной. Нулевой ток 4 мА обеспечивает запуск и нормальную работу устройства. Передача аналогового сигнала осуществляется путем динамической регулировки цепи источника постоянного тока, чтобы обеспечить поддержание общего тока в контуре точно в диапазоне от 4 мА до 20 мА.Рисунок 1. Схема регулирования постоянного тока и напряжения.Рисунок 2. Схема внутренней структуры LM317.На рисунке 1 показана схема стабилизатора постоянного тока, построенная на основе микросхемы BL317, представляющей собой маломощную схему источника постоянного тока, точно регулирующую выходной ток до 3,8 мА. Схема обеспечивает поддержание постоянного тока, протекающего через U1, на уровне 3,8 мА, предотвращая колебания тока при изменении нагрузки. Как показано на схеме внутренней структуры LM317 на рисунке 2, напряжение между Vout и ADJ остается стабильным на уровне приблизительно 1,25 В во время нормальной работы, поэтому ток I1 через резистор R1 также остается постоянным. Направление тока указано стрелками, из которых можно вывести следующее соотношение: I2 = I1 + IАДЖгде яАДЖ I2 составляет 50 мкА и им можно пренебречь. Следовательно, I2 приблизительно равно I1, т.е. I2 ≈ I1 = 1,25 В/330 Ом = 3,8 мА.На следующем этапе схемы на рисунке 1 используется маломощный диод опорного напряжения LM385-2.5 для обеспечения стабилизированного питания 2,5 В для маломощной системы. LM385-2.5 работает в диапазоне токов от 20 мкА до 20 мА и отличается чрезвычайно низким динамическим сопротивлением и превосходной температурной стабильностью. Схема также умело использует характеристики прецизионного источника опорного напряжения TL431, закоротив вывод опорного напряжения 1 и катодный вывод 2 TL431 и соединив их последовательно со схемой. В этой конфигурации падение напряжения между анодом и катодом TL431 составляет 2,5 В, что обеспечивает выходное напряжение на источнике постоянного тока I2 равным 5 В. Это напряжение может обеспечивать питание схемы обработки сигнала.

Известно, что для повышения помехоустойчивости систем связи интерфейсы RS485, CAN-шина, USB и Ethernet используют дифференциальную передачу сигналов. Дифференциальная передача — это метод передачи сигналов, отличающийся от традиционного подхода с использованием одной сигнальной линии. При дифференциальной передаче сигналы передаются по двум линиям, причем эти два сигнала имеют одинаковую амплитуду, но противоположные фазы. Сигналы, передаваемые по этим двум линиям, называются дифференциальными сигналами. Дифференциальный сигнал использует числовое значение для представления разницы между двумя физическими величинами. Дифференциальные сигналы также называются сигналами дифференциального режима, в отличие от сигналов синфазного режима. На рисунке 1 показаны формы сигналов передачи дифференциальных сигналов V+ и V- по сигнальным линиям и формы сигналов анализа данных на приемном конце.Рисунок 1. Форма дифференциального сигнала.Использование дифференциальной сигнализации для передачи данных, хотя и увеличивает сложность соответствующих интерфейсных цепей, обеспечивает следующие три преимущества:1. Поскольку вы управляете «опорным» напряжением, слабые сигналы легко идентифицируются. В однополярной сигнальной системе, использующей землю в качестве опорного напряжения, точность измеренного сигнала зависит от стабильности «земли» в системе. Чем дальше источник сигнала и приемник находятся друг от друга, тем выше вероятность различий в значениях их локального напряжения заземления. Значение сигнала, восстановленного из дифференциального сигнала, в значительной степени не зависит от точного значения «земли»;2. Он обладает высокой устойчивостью к внешним электромагнитным помехам (ЭМП). Источник помех воздействует на каждый конец дифференциальной сигнальной пары практически в одинаковой степени. Поскольку разность напряжений определяет значение сигнала, любые одинаковые помехи, возникающие на обоих проводниках, будут игнорироваться. Помимо меньшей чувствительности к помехам, дифференциальные сигналы генерируют меньше ЭМП, чем однополярные сигналы;3. В системе с однополярным питанием она легко и точно обрабатывает «биполярные» сигналы. Для обработки биполярных сигналов в однополярной системе с однополярным питанием необходимо установить виртуальную землю на некотором произвольном напряжении между землей и шиной питания (обычно в средней точке). Напряжения выше виртуальной земли представляют положительные сигналы, а напряжения ниже виртуальной земли — отрицательные. Затем виртуальная земля должна быть правильно распределена по всей системе. При дифференциальной передаче сигналов такая виртуальная земля не требуется, что позволяет обрабатывать и передавать биполярные сигналы с высокой точностью, не полагаясь на стабильность виртуальной земли.
