Акселерометр

В схемах сенсорных блоков, которые мы обычно разрабатываем, присутствуют как схемы цифровой обработки сигналов (например, микроконтроллеры), так и аналоговые схемы (включая датчик на входе и его усилитель сигнала). Проще говоря, цифровая земля — это общий опорный вывод для цифровой схемы, то есть опорный вывод для цифровых сигналов напряжения; аналоговая земля — это общий опорный вывод для аналоговой схемы, опорный вывод напряжения (точка нулевого потенциала) для аналоговых сигналов. Поскольку цифровые сигналы, как правило, представляют собой прямоугольные волны с большим количеством гармоник, если заземление цифрового и аналогового сигналов на печатной плате не разделены в точке соединения, гармоники цифрового сигнала могут легко создавать помехи для формы аналогового сигнала. Когда аналоговый сигнал является высокочастотным или высоковольтным, это также повлияет на нормальную работу цифровой схемы. Аналоговые схемы работают со слабыми сигналами, но цифровые схемы имеют более высокие пороговые уровни, поэтому их требования к питанию ниже, чем у аналоговых схем. В системах, содержащих как цифровые, так и аналоговые схемы, шум, генерируемый цифровыми схемами, может влиять на аналоговые схемы, ухудшая их характеристики при работе с малыми сигналами. Для обеспечения целостности сигнала и предотвращения взаимных помех заземление аналогового и цифрового сигналов должно быть разделено. В схематическом проектировании заземляющая плоскость цифровой области обозначается как DGND, а заземляющая плоскость аналоговой области — как AGND. Затем, в проектировании печатной платы, заземляющая плоскость делится на цифровую и аналоговую, с большим расстоянием между ними. Цифровая и аналоговая заземляющие плоскости должны быть заземлены в одной точке, либо напрямую, либо через изоляцию компонентов. 1. Прямое соединение. Как показано на рисунке 1, два элемента соединены в одной точке с помощью широкой медной фольги. Этот метод подходит для низкочастотных систем или систем, нечувствительных к шуму.2. Изолирующее соединение компонентов. Как показано на рисунке 2, этот метод соединения использует ферритовый фильтр или резистор с нулевым сопротивлением для соединения компонентов. Это основной метод соединения. Эквивалентная схема ферритового фильтра аналогична полосовому режекторному фильтру, подавляющему шум только на определенной частоте. Если известен частотный диапазон шума, ферритовый фильтр является наилучшим выбором. Резистор с нулевым сопротивлением действует как очень узкий путь для тока, эффективно ограничивая ток в контуре и подавляя шум. Резисторы обладают эффектом затухания во всех частотных диапазонах (даже резистор с нулевым сопротивлением имеет импеданс), поэтому резистор с нулевым сопротивлением является наилучшим выбором, когда частотный диапазон шума неопределен.

Compared with traditional accelerometers, quartz flexible accelerometers have higher accuracy and reliability. Its high precision can be reflected in the accuracy of data, while its reliability can be reflected in the stability and lifespan of equipment operation. In addition, due to the insensitivity of quartz crystals to temperature and time changes, quartz accelerometers are also more capable of ensuring long-term and stable operation than other accelerometers. Quartz flexible accelerometers have become core sensors in aerospace, defense, industrial monitoring, and other fields due to their ultra-high precision, strong impact resistance, and extreme environmental adaptability. Aerospace and Space Exploration   In spacecraft docking missions, quartz accelerometers are used to detect μg (microgravity) level acceleration, providing real-time velocity increment and attitude adjustment data to ensure docking accuracy. When the spacecraft returns to the atmosphere, it needs to withstand a high overload of 3-5g while maintaining measurement stability.  When used for satellite attitude adjustment and rocket launch monitoring tasks, quartz flexible accelerometers can achieve an accuracy of 60 μg with zero bias repeatability and withstand 1000g instantaneous impact (such as rocket separation). Meanwhile, the quartz flexible accelerometer can provide gravity field data for the lander, supporting precise soft landing. In space microgravity experiments, quartz flexible accelerometers are used to measure the six degree of freedom motion of loads, with an accuracy of "observing hair falling to the ground" level to eliminate vibration interference.   National Defense and Military Equipment    The inertial navigation system of long-range ballistic missiles and tactical missiles relies on quartz accelerometers to maintain scale factor stability (<30ppm) in impact environments of 500-1000g, ensuring ballistic accuracy. For example, it needs to withstand 100g/5ms half sine wave impact, which is suitable for high overload at the moment of missile launch. In the application of armored vehicles and drones, the stability control of tanks and armored vehicles needs to continuously output reliable data in a vibration environment (20-2000Hz random vibration). The drone navigation system utilizes the low-power (<480mW) and lightweight (<65g) characteristics of quartz flexible accelerometers to extend range and enhance maneuverability. Industrial and Infrastructure Safety Monitoring   Quartz accelerometers are applied in monitoring landslides and debris flows, capturing surface micro deformations with a resolution of μg to achieve early geological hazard warning. In deformation monitoring of bridges and high-speed railways, quartz flexible accelerometers can provide long-term stability (monthly drift<50 μg) and reduce maintenance costs. In the field of energy exploration, oil drilling measurement systems (such as wireless inclinometers) rely on their high temperature resistance (185℃) to provide inclination data in high-pressure impact environments underground. Unique Advantages Support High Demand Scenarios The core advantages of quartz flexible accelerometers lie in their ultra-high accuracy and long-term stability, with scale factor drift reaching ppm level and zero bias stability reaching μg/√h level. Taking the AC-3 series quartz flexible accelerometer produced by Micro-Magic Inc as an example: Parameters AC-3A AC-3B AC-3C Unit Threshold /Resolution 5 5 5 μg Bias drift (1σ, one month) ≤15 ≤50 ≤50 μg Repeatability of scale factor (1σ, one month) ≤15 ≤50 ≤50 ppm Bias thermal coefficient ≤ ±15 ≤ ±50 ≤ ±50 μg/℃ Scale factor thermal coefficient ≤ ±15 ≤ ±80 ≤ ±50 ppm/℃   Quartz flexible accelerometers have excellent impact resistance. Its high hardness fused silica integrated structure and frictionless flexible design enable it to withstand 1000g/0.5ms half sine impact, which is far superior to ordinary MEMS sensors. Taking the AC-4 series products produced by Micro-Magic Inc as an example: Parameters AC-4A AC-4B AC-4C Unit Shock 500g 1000g 1000g 0.5ms, 1/2sin Vibration peak sin (@30~500Hz) 25 25 25 g   Quartz flexible accelerometers exhibit excellent environmental adaptability over a wide temperature range, such as . The extremely low thermal expansion coefficient and symmetrical structure of quartz material result in minimal temperature drift (as low as ppm/° C), making it a reliable choice for high-precision measurement in extreme temperature environments such as aerospace and military. Taking the AC-6 series products produced by Micro-Magic Inc as an example: Parameters AC-6A AC-6B Unit Bias thermal coefficient ≤ ±80 ≤ ±150 μg/℃ Scale factor thermal coefficient ≤100 ≤200 ppm/℃ Temperature range (Operating) -40 ~ +150 -40 ~ +150 ℃ Temperature range (Saved) -60 ~ +180 -60 ~ +180 ℃   Conclusion   With its excellent precision, outstanding long-term stability, and outstanding resistance to extreme environments, quartz flexible accelerometers have firmly established their position as the core device for precise monitoring in the aerospace and military industry. It plays an irreplaceable key role in high-precision inertial navigation, aircraft attitude control, and various precision measurement tasks.

Компания Micro-Magic Inc. недавно объявила об успешном применении своего специализированного кварцевого гибкого акселерометра серии AC-4 в навигационно-управляющей системе определенного типа высокоскоростных летательных аппаратов, что позволило решить проблему точного инерциального измерения в условиях сильного аэродинамического нагрева и сложных вибраций. При полетах на высоких скоростях поверхность обшивки таких летательных аппаратов будет подвергаться длительному воздействию высоких температур из-за интенсивного аэродинамического трения. Одновременно сложные положения в полете и работа двигателя также будут вызывать сильные вибрации и удары. В таких экстремальных условиях «тепловибрационного композита» обычные инерциальные датчики подвержены ухудшению характеристик или даже отказу, что приводит к «потере сигнала» навигации. Это одно из ключевых технических препятствий в разработке всей системы. Конструкция акселерометра серии AC-4 точно направлена ​​на решение этой задачи. В изделии используется уникальная высокотемпературная конструкция и двухмоментная структура, обеспечивающие стабильность работы в жестком диапазоне температур от -55°C до 180°C. Высокая механическая ударопрочность до 1000g и превосходная коррекция вибраций (

В областях инерциальной навигации, аэрокосмической отрасли и высокоточных промышленных измерений высокоточная и синхронизированная передача физических сигналов является основой обеспечения производительности системы. 32-битная высокоточная схема аналого-цифрового преобразования, специально разработанная для акселерометров и представленная компанией Micro-Magic Inc., является ключевым компонентом, адаптированным для таких высокотехнологичных приложений. Благодаря своей исключительной производительности и гибкой архитектуре она обеспечивает прочную основу для создания надежных высокоточных систем сбора сигналов инерциальной навигации. Главное преимущество этой платы АЦП заключается в исключительно высокой точности и стабильности измерений. Поддерживая диапазон входного тока ±50 мА и 32-битную АЦП-трансформацию, она может точно фиксировать мельчайшие изменения тока, выдаваемые акселерометрами. В полном диапазоне рабочих температур (-40°C до +70°C) коэффициент нулевой температуры составляет менее ±2 нА/°C, а коэффициент масштабирования температуры ниже 3,0 ppm/°C. Это означает, что система может поддерживать чрезвычайно низкий дрейф измерений даже при сложных колебаниях температуры окружающей среды, обеспечивая долговременную точность в навигационных решениях. Кроме того, изделие отличается сверхвысокой стабильностью: стабильность нулевой точки и стабильность масштабирования достигают уровней нА и ppm соответственно, гарантируя повторяемость и надежность выходных данных при эффективном снижении уровня шума системы. Инерциальные навигационные системы требуют чрезвычайно строгой синхронизации многоосевых данных. Эта плата АЦП обеспечивает точное решение для синхронизации, гарантирующее пространственно-временную согласованность данных:Внутренний/внешний режим синхронизации: переключение между ними осуществляется гибко в соответствии с инструкциями системы. В режиме внутренней синхронизации плата автоматически генерирует тактовый сигнал выборки; в режиме внешней синхронизации сигналы дифференциальной синхронизации RS422 принимаются от навигационного компьютера для достижения единого времени выборки для всей системы, что полностью исключает ошибки синхронизации между каналами. ⚪Фиксация и запуск: Фиксация значений АЦП всех каналов на спадающем фронте синхронизирующего сигнала гарантирует одновременный захват данных об ускорении и температуре по осям X, Y и Z, обеспечивая пространственно-временную согласованность данных для последующих алгоритмов навигации.Инерциальные навигационные системы требуют чрезвычайно строгой синхронизации многоосевых данных. Эта плата АЦП обеспечивает точное решение для синхронизации, гарантирующее пространственно-временную согласованность данных:⚪  Внутренний/внешний режим синхронизации: переключение между ними осуществляется гибко в соответствии с инструкциями системы. В режиме внутренней синхронизации плата автоматически генерирует тактовый сигнал выборки; в режиме внешней синхронизации сигналы дифференциальной синхронизации RS422 принимаются от навигационного компьютера для достижения единого времени выборки для всей системы, что полностью исключает ошибки синхронизации между каналами.⚪ Фиксация и запуск: Фиксация значений АЦП всех каналов на спадающем фронте синхронизирующего сигнала гарантирует одновременный захват данных об ускорении и температуре по осям X, Y и Z, обеспечивая пространственно-временную согласованность данных для последующих алгоритмов навигации.

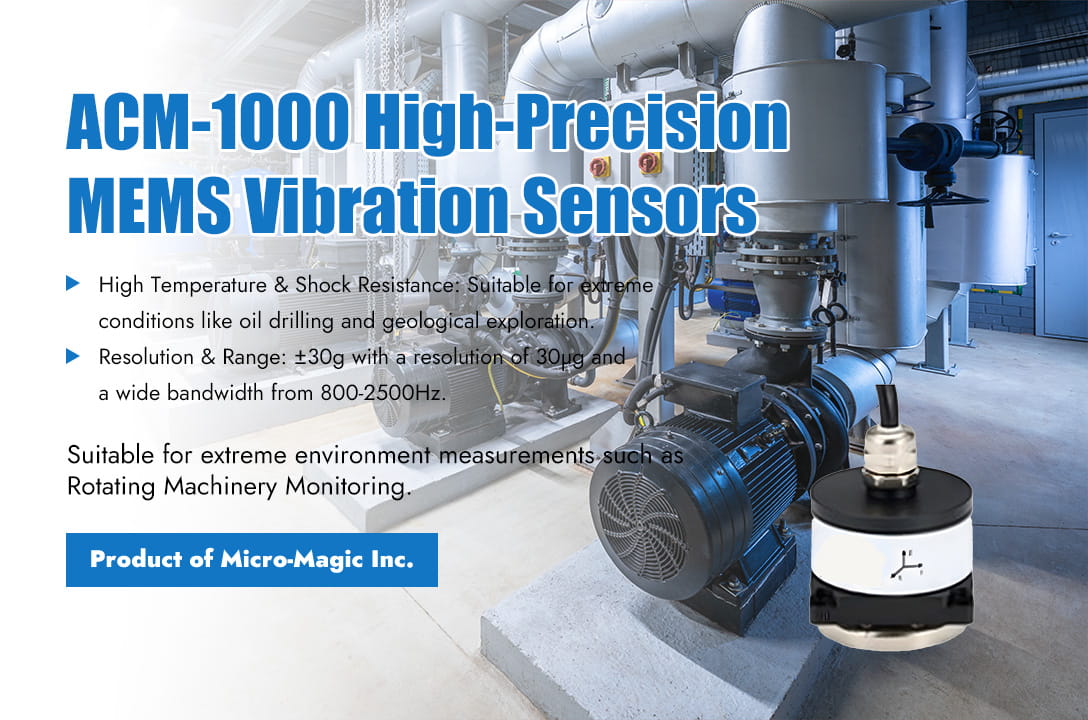

 Обнаружение вибрации промышленного оборудования стало ключевым компонентом профилактического обслуживания. Изменения в вибрационных сигналах могут отражать потенциальные неисправности, такие как износ подшипников, аномальное зацепление шестерен и дисбаланс ротора. MEMS-датчики (микроэлектромеханические системы), благодаря своим преимуществам миниатюризации, высокой чувствительности и низкой стоимости, постепенно вытесняют традиционные пьезоэлектрические датчики и становятся основной технологией для обнаружения вибрации. Ниже представлены основные области применения и технические характеристики MEMS-датчиков в системах обнаружения вибрации промышленного оборудования. 1. Основные сценарии применения (1) Мониторинг вращающихся механизмов в промышленном оборудованииДля промышленного оборудования, такого как двигатели, насосы, вентиляторы, компрессоры, редукторы, генераторы и турбины, MEMS-датчики вибрации могут обнаруживать вибрации, вызванные неравномерным распределением массы во вращающихся компонентах, а также вибрации, возникающие из-за смещения осей валов в местах соединений (включая параллельное и угловое смещение). При обнаружении неисправностей подшипников MEMS-датчики вибрации выявляют начальные повреждения в подшипниках качения или скольжения (такие как точечная коррозия, сколы, трещины и износ).(2) Мониторинг состояния и прогнозирующее техническое обслуживаниеMEMS-датчики вибрации имеют малые размеры и низкое энергопотребление, что делает их идеальными для установки на ответственное оборудование с целью непрерывного сбора данных о вибрации и обеспечения онлайн-мониторинга состояния. Анализируя изменения тренда, спектральные характеристики (такие как характерные частоты неисправностей), анализ огибающей и т. д. сигналов вибрации, можно обеспечить раннее предупреждение о отказах оборудования.(3) Обнаружение ударных и переходных процессовMEMS-акселерометры обладают широкополосной характеристикой отклика (отклик на постоянный ток) и могут обнаруживать такие события, как удар, столкновение и переходные вибрации, вызванные открытием и закрытием клапанов, которые могут привести к повреждению оборудования или указывать на потенциальные проблемы.2. Технические преимущества MEMS-датчиков (по сравнению с традиционными пьезоэлектрическими датчиками вибрации)  Сверхнизкая стоимость MEMS-датчиков является наиболее важным фактором, определяющим их широкомасштабное внедрение. Цена значительно ниже, чем у традиционных промышленных датчиков вибрации, что делает экономически целесообразным размещение большого количества датчиков на одном устройстве или в нескольких точках измерения. Чрезвычайно низкое энергопотребление MEMS-датчиков делает их идеально подходящими для беспроводных сенсорных сетей с питанием от батарей, обеспечивая длительную работу без технического обслуживания. MEMS-датчики имеют небольшие размеры и малый вес, практически не оказывая влияния нагрузки (массового эффекта) на измеряемый объект. Они отличаются гибкостью в методах установки, таких как склеивание и магнитное притяжение, что делает их особенно подходящими для небольших устройств или в условиях ограниченного пространства. 3. Потенциальные проблемы и важные меры предосторожности  Ограничение высокочастотной характеристики MEMS-датчиков является основным недостатком MEMS-датчиков в области обнаружения вибраций. Традиционные пьезоэлектрические датчики легко охватывают диапазон частот 10 кГц и даже выше (например, 40 кГц), в то время как промышленные MEMS-датчики обычно обеспечивают плоскую характеристику в диапазоне 3–10 кГц. Это снижает способность обнаруживать ранние отказы подшипников сверхвысокой скорости (характеристическая частота неисправности которых может быть высокой) или высокочастотных компонентов зацепления зубчатых передач и требует тщательного выбора моделей датчиков на основе характеристического частотного диапазона тестируемого оборудования. Кроме того, стандартные бытовые или промышленные MEMS-датчики обычно работают при температурах от -40 °C до +85 °C или +105 °C. Для некоторых промышленных условий (например, вблизи двигателей, турбин) могут потребоваться специализированные высокотемпературные MEMS-датчики (до +125 °C и даже выше) или меры изоляции. Пьезоэлектрические датчики обычно имеют более широкий диапазон выбора температур.4. Изделия на основе MEMS-датчиков вибрации MEMS-датчик вибрации ACM-1000 производства Micro-Magic Inc. разработан в соответствии с промышленными стандартами и использует технологию цифровой фильтрации для эффективного снижения шума измерений и повышения точности измерений. Подходит для различных областей применения, таких как вибрационные испытания, испытания на удар, испытания на сотрясение и т. д. Прибор ACM-1000 может напрямую выдавать данные о скорости, угле, амплитуде (смещении), частоте и температуре вибрации объекта по трем осям, а также определять наличие повреждений измеряемого объекта (мост, вентилятор, подшипник вращающегося оборудования, измерение вибрации и мониторинг в реальном времени), что упрощает анализ данных для пользователей. Например, датчики вибрации могут заблаговременно выявлять неисправности машин, вызванные поломками валовой системы (износ лопаток, динамический дисбаланс, неправильная центровка), неисправностями подшипников (повреждение подшипников, плохая смазка, столкновение подшипников, ослабление подшипников), неисправностями трансмиссии (износ шестерен, износ ремней, износ муфт, точечная коррозия и отслоение зубьев) и т. д., чтобы подавать сигналы тревоги и предотвращать дальнейшую работу машины в неблагоприятных условиях и причинение ей повреждений.Показатели производительности ACM-1000 ПараметрЭлементACM-1000Ось измерения X、Y、Z（необязательный） ТочностьСкорость вибрации1 мм/сУгол вибрации0,001°/сАмплитуда колебаний0,001 ммЧастота вибрации1 ГцТемпературная компенсация-40 ~ +85℃ДиапазонСкорость вибрации（0-50 мм/с），Угол вибрации（0 ~ 180°）Амплитуда колебаний（смещение 30 мм），Частота вибрации（1~100 Гц）Пропускная способность（3DB）500 Гц     Кроме того, компания Micro-Magic Inc. выпустила серии высокоточных акселерометров ACM-100, ACM-200 и ACM-300, предназначенных для различных сценариев применения и подходящих для множества отраслей промышленности, таких как вибрационные испытания, ударные испытания, мониторинг усталости и прогнозирование. Это позволяет клиентам гибко настраивать оборудование в соответствии с различными сценариями применения. Заключение  MEMS-датчики совершают революцию в области обнаружения вибрации промышленного оборудования благодаря своим существенным преимуществам в стоимости, низкому энергопотреблению, малым размерам и простоте цифровой интеграции. Они значительно снижают порог для мониторинга состояния и прогнозирующего технического обслуживания, делая возможным непрерывный мониторинг более широкого спектра устройств и большего количества точек измерения, особенно в анализе вибрации в средне- и низкочастотном диапазоне (например, дисбаланс, несоосность, преждевременный выход из строя подшипников, ослабление креплений и т. д.) и в создании крупномасштабных беспроводных сетей мониторинга.ACM-100ACM-300ACM-1000

Quartz flexible accelerometers are widely used in aerospace, inertial navigation, precision measurement and other fields due to their advantages of high precision and stability. However, its core sensitive component - quartz flexible pendulum - is very fragile and extremely sensitive to vibration environments. Vibration may cause performance degradation, zero shift, and even structural damage. Therefore, strict vibration testing and effective anti vibration measures are crucial.   Purpose of Vibration Testing   The purpose of vibration testing is to evaluate the performance, structural integrity, and reliability of accelerometers in actual or expected vibration environments. The main types of testing include sine vibration testing and random vibration testing. Sine vibration testing is to find the resonant frequency of the structure and evaluate its response and tolerance at specific frequencies. Typically, within the specified frequency range (e.g., 5 Hz – 2000 Hz or higher, according to the specification), a linear or logarithmic sweep is performed along three mutually perpendicular axes. Frequencies exhibiting an abnormal increase in accelerometer output (response amplification) are recorded. Special attention should be paid to the first-order and second-order flexural resonant frequencies of the quartz flexure, as these frequencies are most prone to damage. The relationship between the input vibration and output signal is analyzed. Perform fixed frequency vibration for a specified duration (such as several minutes) on the identified resonant frequency points (especially the pendulum resonance points) to test their fatigue life and stability. Random vibration testing is to simulate wideband, random vibration excitations in actual environments (such as rocket launches, engine noise, aerodynamic turbulence, vehicle driving), and evaluate their comprehensive performance under statistically distributed vibrations. Apply vibrations with specific power spectral density patterns along three mutually perpendicular axes within the specified frequency range. The scale of testing is usually higher than that of sine testing, which can better reflect the real environment. PSD spectra and Grms values are developed based on specifications or measured data. The key monitoring parameters in the test include output signals, physical status, and performance verification. The output signal mainly observes zero offset, scale factor changes, increased noise levels, abnormal outputs (saturation, oscillation), etc; The physical state mainly involves checking whether the accelerometer has any abnormal noise, whether the structure is loose, and whether there is any damage to the appearance (after testing, the cover needs to be opened to check the swing plate); Performance validation mainly involves comprehensive static performance testing of accelerometers before, during, and after vibration (zero bias, scale factor, second-order nonlinearity, threshold, resolution, repeatability, etc.), comparing the effects of vibration.   Vibration Mitigation Measures   To address the vulnerability of quartz flexure accelerometers, vibration resistance measures must be implemented at multiple levels.   (1)      Core sensitive structure design and process Firstly, it is necessary to optimize the design of the oscillating plate. While meeting the requirements of sensitivity and bandwidth, the thickness of the oscillating plate should be appropriately increased (balancing sensitivity), the shape and support structure should be optimized, and the lowest order resonant frequency should be maximized to be higher than the expected main vibration environment frequency (ideally higher than twice). Avoid resonance frequencies falling in the main vibration energy concentration zone. Secondly, it is precision manufacturing and assembly, strictly controlling the machining accuracy and symmetry of key components such as swing plates, torque converter coils, differential capacitor plates, etc., to ensure uniform stress distribution and reduce internal stress concentration points. Reliable processes such as laser welding are used to connect the swing plates to the base. Finally, the selection of materials should be based on high-strength and high stability quartz materials, and the stiffness and damping characteristics of the base and shell materials should also be considered.   (2)      Internal mechanical isolation and damping Firstly, apply a small amount of special damping adhesive (such as silicone rubber base) on the non sensitive area of the swing plate or the supporting beam. This is one of the most commonly used and effective measures, which can significantly reduce the resonance Q value and decrease the resonance amplification factor. However, extreme caution should be taken to avoid affecting sensor performance (such as introducing thermal stress, affecting symmetry, and increasing mass). Secondly, a micro isolation system (such as low stiffness, high damping rubber pads, metal rubber, micro wire rope isolators, etc.) should be designed between the core of accelerometer (including the core components of the swing plate assembly) and the housing base to isolate the transmission of high-frequency vibrations to the sensitive core. The stiffness, damping, and load-bearing capacity need to be carefully designed.   (3)      Sealing and Filling Encapsulating silicon gel or silicone rubber with low modulus and high damping in the inner cavity of the accelerometer (usually between the core and the shell) is another very effective anti vibration measure (especially anti shock and high-frequency vibration). Silicon gel or silicone rubber provides damping and absorbs vibration energy; Support internal structure and suppress relative motion; Protect internal components from contamination and moisture. The sealing adhesive needs to have extremely low shrinkage stress, excellent thermal stability, good adhesion, low air release, and low permeability (especially for space applications). The sealing process (excluding bubbles and curing) is crucial, as poor sealing can actually introduce stress or contamination.   (4)      External installation and system level vibration isolation Optimize the installation interface to ensure that the installation base is flat and rigid. Tighten the connecting bolts evenly to the specified torque to avoid introducing local stress or reducing overall stiffness due to improper installation. At the same time, install appropriate external shock absorbers between the accelerometer and vibration sources such as engine mounts and aircraft structures. Select the type of isolator (such as metal rubber isolator, wire rope isolator, viscoelastic damping isolator) based on the characteristics of the main vibration frequency, and its natural frequency should be much lower (usually <1/√ 2 times) than the lowest main vibration frequency that needs to be isolated. The load-bearing capacity of the isolator, environmental adaptability (temperature, vacuum), and the impact on the low-frequency performance of the sensor also need to be considered.   Test cases   Taking the AC-9 series high-precision quartz accelerometer produced by Micro-Magic Inc as an example, the influence of vibration environment on the K0 index of the accelerometer is tested. Before vibration, the quartz accelerometer is in a 0g state, the product is powered on, data is collected for 1 minute, and take the average of the data, denoted as ; Start the vibration table under the following vibration conditions: 6g, random vibration at 200~2000Hz, wait for the vibration table to stabilize, collect data for 1 minute, and take the average of the data, denoted as ; Rotating vibration fixture, quartz accelerometer in 0g state, then power on the product, collect data for 1 minute, and take the average of the data, denoted as . By calculation, it can be concluded that:   Conclusion   The vibration problem of quartz flexible accelerometers is a system engineering issue that needs to be addressed throughout the entire process of design, manufacturing, testing, and application. When selecting and designing anti vibration measures, careful trade-offs must be made to ensure that the core performance indicators of the accelerometer are not significantly sacrificed while improving the anti vibration capability, and other environmental adaptability requirements are met.   AC-9

В области точных измерений и управления технология высокоточного преобразования тока в частоту имеет решающее значение. Модуль преобразования интерфейса AVI-F серии, выпущенный компанией Micro-Magic Inc., стал идеальным выбором для высокопроизводительного сбора данных акселерометра инерциальных навигационных систем, цифрового сбора слабых сигналов тока и других задач.Благодаря превосходным и стабильным характеристикам, он востребован в различных сценариях. Схема AVI-F состоит из источника опорного напряжения, источника постоянного тока, интегратора, плеча интегратора, логического управляющего устройства CPLD и т. д. Токовый сигнал акселерометра может быть напрямую преобразован в импульсную частоту, представляя собой аналого-цифровой преобразователь с высокой точностью и хорошим разрешением. В схеме AVI-F используется принцип интегрирования с балансом заряда, что обеспечивает получение сигнала без потерь и снижает влияние шума, например, от источника питания. Это идеальная схема для создания высокопроизводительных инерциальных навигационных систем. В чём заключаются основные преимущества продукции серии AVI-F? 1. Высокая точность и стабильность. Модуль серии AVI-F использует метод интегрирования заряда, обеспечивая максимальную выходную частоту 256 кГц, смещение нуля всего 10 нА и комплексную нелинейную ошибку всего 20 ppm, что гарантирует высокую точность и надежность преобразования сигнала. Его температурный коэффициент масштабирования составляет всего 1 ppm/℃, и он демонстрирует стабильность во всем диапазоне температур, что делает его подходящим для работы в суровых условиях от -45℃ до 70℃. 2.Высококачественная конструкция оборудования Используются высокопроизводительные компоненты, в основном поверхностного монтажа (SMD), отличающиеся малыми размерами и высокой точностью. На уровне печатной платы применяются прецизионные источники постоянного тока и высокоточные мультиметры для точной калибровки, включая симметрию и линейность. 3.Многофункциональный выходной интерфейс Модуль поддерживает три независимых импульсных выхода (каналы X/Y/Z), каждый из которых содержит положительные и отрицательные импульсные сигналы тока. Одновременно добавлена ​​функция последовательного порта RS422, которая отправляет импульсы с частотой 1 кГц, что упрощает процесс сбора данных и повышает эффективность интеграции системы. 4.Низкое энергопотребление и локализованная конструкция Требования к питанию составляют ±15 В и +5 В, при этом ток в установившемся режиме составляет всего 0,2 А, а показатели энергопотребления превосходны. Все компоненты на 100% произведены внутри страны, что обеспечивает надежность цепочки поставок и соответствие независимым и контролируемым требованиям. Типичные области применения продукции серии AVI-F а. Инерциальная навигационная система: Точное преобразование сигналов акселерометра для повышения точности навигации.б. Промышленная автоматизация: мониторинг текущих сигналов в реальном времени и оптимизация процессов управления.с. Исследовательское оборудование: высокоточное получение данных для проведения прецизионных экспериментов. Почему стоит выбрать модуль AVI-F? Модуль преобразования интерфейса AVI-F сочетает в себе высокую точность, низкое энергопотребление и многофункциональность, что делает его разумным выбором для пользователей, стремящихся к высокой производительности и надежности. Он обеспечивает стабильные и эффективные решения как в сложных условиях эксплуатации, так и в комплексных приложениях. АВИ-ФЧто бы вам ни понадобилось, Micro-Magic всегда рядом.

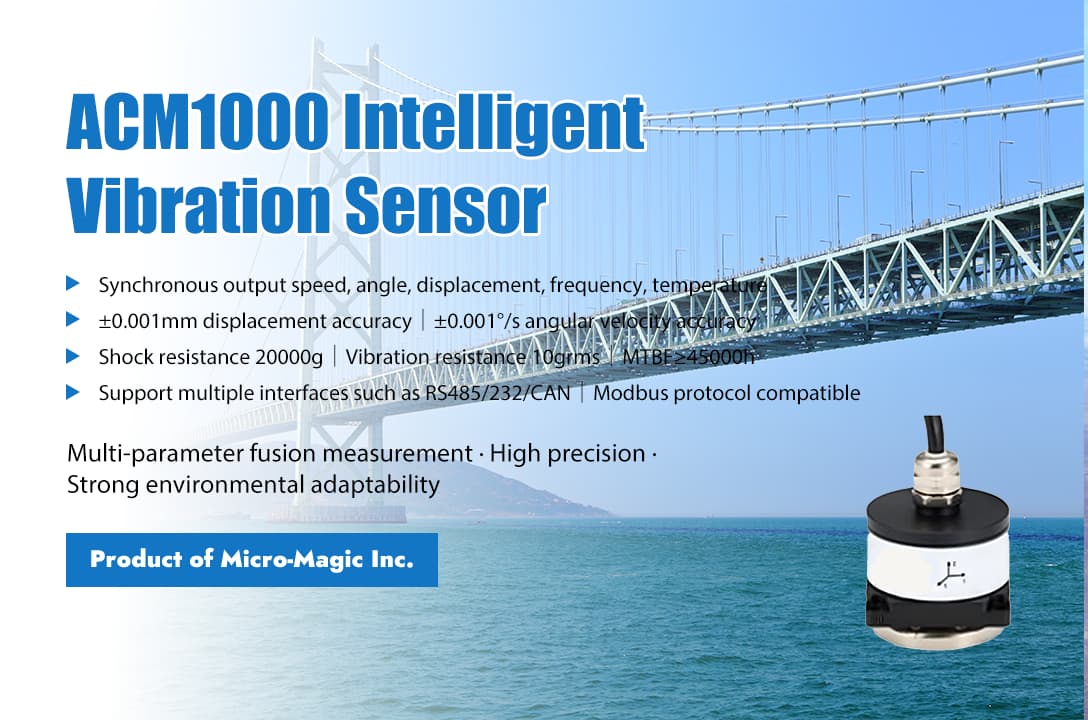

Получите информацию о товаре за одну минуту! В области промышленной автоматизации и интеллектуального мониторинга точный сбор данных и надежный анализ состояния оборудования являются ключевыми факторами обеспечения безопасности и эффективности производства. ACM1000 цифровой MEMS-датчик вибрации запущено Микро-Магия ИнкБлагодаря высокой точности, возможности вывода многопараметрических данных и хорошей адаптивности к условиям окружающей среды, этот прибор стал идеальным выбором в области мониторинга вибраций. ACM1000 использует малошумный, малодрейфовый и маломощный трехосевой MEMS-датчик с высокочастотными и малошумными характеристиками, что особенно подходит для приложений высокоточного измерения вибрации. Он позволяет максимально быстро обнаруживать неисправности оборудования в системах мониторинга состояния техники. Изделие не только обладает превосходными характеристиками, но и отличается чрезвычайно низким энергопотреблением. Кроме того, этот датчик обеспечивает точное и надежное измерение наклона в условиях сильных ударов и вибрации без насыщения датчика. К основным преимуществам продукта ACM1000 относятся следующие аспекты:1.Многопараметрическое интегрированное измерениеACM1000 может одновременно выдавать данные о скорости вибрации (0-50 мм/с), угле вибрации (0-180°), амплитуде (смещение 0-30 мм), частоте вибрации (1-100 Гц) и температуре по трем осям (X, Y, Z), полностью удовлетворяя требованиям мониторинга состояния вибрации оборудования.2.Высокая точность и низкий уровень шумаБлагодаря использованию технологии цифровой фильтрации и монокристаллических кремниевых емкостных датчиков, эффективно снижаются шумовые помехи, а точность измерений достигает следующих значений: скорость вибрации: ±1 мм/с; угол вибрации: ±0,001°/с; смещение вибрации: ±0,001 мм.3.Прочная конструкция промышленного классаШирокий диапазон рабочих температур (-40℃~+85℃), подходит для экстремальных условий эксплуатации. Выдерживает ударную нагрузку до 20000g и вибрацию до 10gr, соответствует требованиям жестких промышленных условий. Среднее время безотказной работы ≥45000 часов обеспечивает стабильную и надежную работу системы.4.Гибкая конфигурация и простая интеграцияПоддерживает множество интерфейсов, таких как RS232/RS485/TTL/RS422/CAN, совместим с протоколом Modbus. Можно установить адресные коды (0x01~0xFF), что поддерживает многосенсорное сетевое взаимодействие и многоточечный мониторинг. Встроенное магнитное основание и отверстия для винтового крепления облегчают установку. Точно отслеживайте каждую вибрацию, предотвращайте проблемы до их возникновения и способствуйте развитию промышленной аналитики. Выберите... ACM1000 Оснастите свое оборудование системой «Умный глаз»!  ACM-1000Что бы вам ни понадобилось, Micro-Magic всегда рядом. --

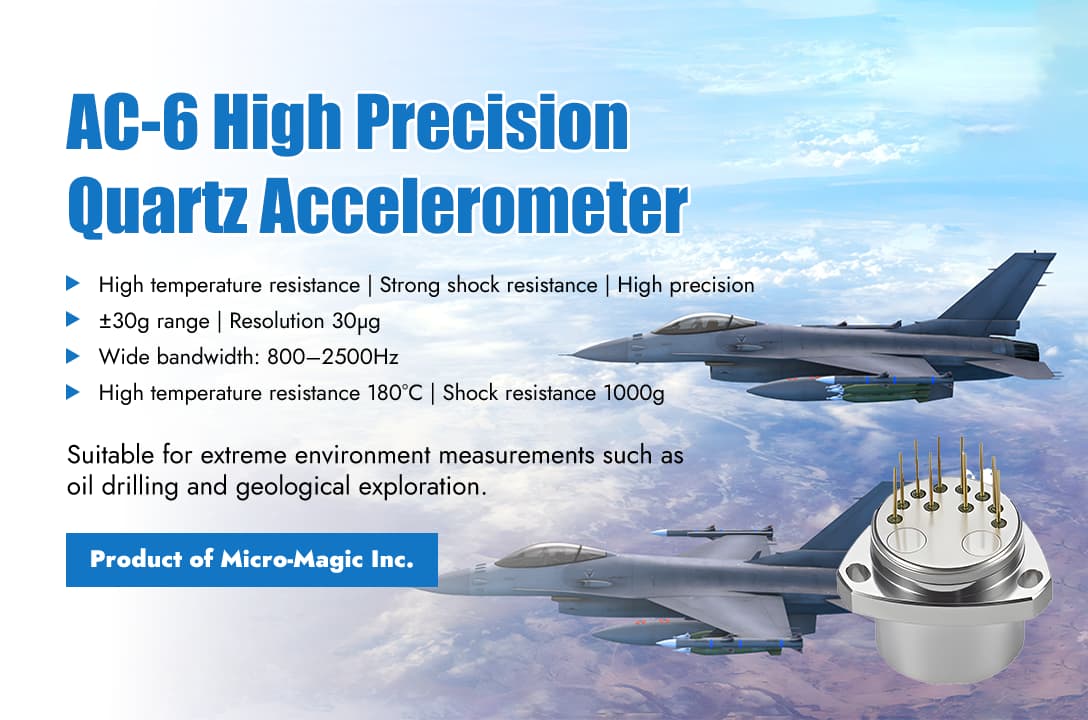

В отраслях, где точность, надежность и адаптивность к высоким температурам и вибрации имеют решающее значение, АС-6 высокопроизводительная серия кварцевые гибкие акселерометрыот Микро-Магия Инк Несомненно, это революционный продукт. Разработанный специально для самых сложных условий высоких температур и вибрации, этот усовершенствованный акселерометр идеально подходит для бурения нефтяных и газовых скважин, геофизической разведки и других областей благодаря своей непревзойденной точности и стабильности.Гибкий кварцевый акселерометр AC-6 отличается уникальной миниатюризацией, устойчивостью к высоким температурам и вибрации, передовой технологией корпусирования и специализированной схемой. Пользователи могут выбрать подходящий резистор выборки путем расчета для достижения высокоточной выходной характеристики. В соответствии с требованиями пользователя, встроенные датчики температуры используются для компенсации локальных значений и масштабных коэффициентов, уменьшая влияние температуры окружающей среды. Как AC-6 решает проблемы стабильности и надежности в условиях высоких температур?Для решения проблемы низкого срока службы датчика акселерометра при высоких температурах, процесс соединения улучшен за счет использования золотого проволочного соединения для подключения клеммы к позолоченной пленке на кварцевом маятнике.Для сервосхемы используется технология многокристального модуля на основе толстопленочной гибридной интегральной схемы. В качестве подложки используется керамика из оксида алюминия, а в качестве проводника — металлическое золото, что решает проблему долговременной стабильности при высоких температурах и обеспечивает малую погрешность.На этапе испытаний, чтобы соответствовать условиям работы в высокотемпературном режиме при бурении нефтяных скважин, акселерометр подвергался высокотемпературному старению при температуре 180°C в течение более 96 часов для обеспечения долговременной стабильности при работе в условиях высоких температур.  AC-6 также обладает следующими важными характеристиками:ØКак статические, так и динамические испытания позволяют достичь высокой точности измерений со стабильностью смещения (1σ, один месяц) ≤150 мкг и разрешением всего 30 мкг.ØДиапазон измерений достигает ±30g, что соответствует требованиям к измерению ускорения в экстремальных условиях. Полоса пропускания 800–2500 Гц подходит для высокочастотных динамических измерений.ØАнтивибрационная способность достигает 25G (20–2000 Гц), а ударопрочность составляет 1000g (половина синусоидального сигнала 0,5 мс), что обеспечивает стабильную работу в суровых условиях. Он AС-6 кварцевый акселерометр Благодаря высокой точности, надежности и превосходной адаптивности к высоким температурам и агрессивным средам, прибор AC-6 стал эталонным продуктом в области промышленных измерений. Его выдающиеся характеристики подтверждены как зрелой технологией, так и широким спектром применения. Будь то статические испытания в экстремальных условиях или высокочастотные динамические испытания, AC-6 может предоставить пользователям необходимые инструменты. надежные решения.

«Представлен углубленный анализ методов тестирования смещения (нулевого смещения) и масштабного коэффициента гибких кварцевых акселерометров, включая специализированные методы, такие как четырехточечный тест на качение и двухточечный тест, а также формулу расчета температурной чувствительности. Это применимо к высокоточным приложениям, таким как инерциальная навигация и космические аппараты».Смещение (нулевое смещение) и масштабный коэффициент гибких кварцевых акселерометров напрямую определяют точность измерений и долговременную стабильность акселерометра, особенно в сценариях высокоточных применений, таких как инерциальная навигация и управление ориентацией. Поэтому они являются двумя ключевыми показателями производительности при оценке кварцевых акселерометров. Основное значение смещения (нулевого смещения) заключается в присущей ему системной ошибке акселерометра, которая напрямую приводит к фундаментальному отклонению всех результатов измерений. Например, если нулевое смещение составляет 1 мг, то измеренное значение будет содержать эту ошибку независимо от фактического ускорения. Нулевое смещение также будет дрейфовать под воздействием таких факторов, как время, температура и вибрация (стабильность нулевого смещения). В инерциальных навигационных системах дрейф нуля непрерывно усиливается в результате операций интегрирования, что приводит к накоплению ошибок в положении и скорости. Температурные характеристики кварцевых материалов также могут вызывать изменение нулевого смещения с температурой (температурный коэффициент нулевого смещения), поэтому для подавления этого эффекта в высокоточных приложениях необходимы алгоритмы температурной компенсации. Масштабный коэффициент относится к пропорциональной зависимости между выходным сигналом акселерометра и фактическим входным ускорением. Ошибка масштабного коэффициента может напрямую приводить к пропорциональному искажению результатов измерений. Стабильность масштабного коэффициента напрямую влияет на производительность системы в условиях высокого динамического диапазона или переменной температуры. В операции интегрирования ускорения в инерциальной навигации ошибка масштабного коэффициента будет интегрироваться дважды, что еще больше усиливает ошибку положения. Таким образом, причина, по которой смещение и масштабный коэффициент стали ключевыми показателями производительности гибких кварцевых акселерометров, заключается в том, что они являются как фундаментальными источниками ошибок, так и ключевыми ограничениями для долговременной стабильности. В системных приложениях производительность этих двух параметров напрямую определяет, сможет ли акселерометр соответствовать требованиям высокой точности и высокой надежности, особенно в таких сценариях, как беспилотное вождение, космические аппараты, навигация подводных лодок и т. д., где допустимы ошибки. Онтест на предвзятостьИспытание на масштабный коэффициент может проводиться двумя методами: четырехточечным испытанием на прокатку (положения 0°, 90°, 180°, 270°) или двухточечным испытанием (положения 90°, 270°). Испытание на масштабный коэффициент может проводиться тремя методами: четырехточечный тест на качение (положения 0°, 90°, 180°, 270°), двухточечный тест (положения 90°, 270°) и вибрационный тест. На примере четырехточечного теста на качение в данной статье объясняется, как получить смещение и масштабный коэффициент акселерометра.  1.Методы проверки смещения и масштабирующих коэффициентов: а)Установите акселерометр на специальном испытательном стенде (многозубчатая индексирующая головка).б)Запуск испытательного стендас)Поверните испытательный стенд по часовой стрелке до положения 0°, зафиксируйте его и запишите результаты измерений нескольких комплектов тестируемых изделий в соответствии с заданной частотой дискретизации. В качестве результата измерения примите среднее арифметическое.г)Поверните испытательный стенд по часовой стрелке до положения 90°, зафиксируйте его и запишите результаты измерений нескольких комплектов тестируемых изделий в соответствии с заданной частотой дискретизации. В качестве результата измерения примите среднее арифметическое.е)Поверните испытательный стенд по часовой стрелке в положение 180°, зафиксируйте его и запишите результаты измерений нескольких комплектов тестируемых изделий в соответствии с заданной частотой дискретизации. В качестве результата измерения примите среднее арифметическое.f)Поверните испытательный стенд по часовой стрелке в положение 270°, зафиксируйте его и запишите результаты измерений нескольких комплектов тестируемых изделий в соответствии с заданной частотой дискретизации. В качестве результата измерения примите среднее арифметическое.г)Поверните испытательный стенд по часовой стрелке в положение 360°, затем против часовой стрелки, установив углы поворота 270°, 180°, 90° и 0°. После стабилизации запишите результаты измерений нескольких комплектов тестируемых изделий в соответствии с заданной частотой дискретизации и примите среднее арифметическое значение в качестве результата измерения.час)Рассчитайте смещение и масштабный коэффициент.тестируемого продукта с использованием следующих формул (1) и (2).K0 = -------------------------------------- (1) К1 =-------------------------------------- (2) Где:K0 -------СмещениеK1 -------Масштабный коэффициент        -------Среднее значение показаний прямого и обратного хода в положении 0°        -----Среднее суммарное показание вращения вперед и назад в положении 90°        --- Суммарное среднее значение прямого и обратного вращения в положении 180°        --- Среднее значение показаний для прямого и обратного вращения в положении 270° 2.Метод тестирования температурной чувствительности смещения и температурной чувствительности масштабного коэффициента.а)Запуск испытательного стендаб)Рассчитайте коэффициенты смещения и масштабирования в каждой температурной точке, используя формулы (1) и (2) при комнатной температуре, верхнем пределе рабочей температуры, указанном акселерометром, и нижнем пределе температуры, указанном акселерометром.с)Рассчитайтетемпературная чувствительностьакселерометра с использованием следующих формул (3) и (4):  ---------------------(3)где:---- Смещение температурной чувствительности----Смещение верхнего предела температуры датчика----Погрешность датчика комнатной температуры-----Смещение нижнего предела температуры датчикаВерхний предел температурыКомнатная температураНижний предел температуры   ---------------------(4)Где:----Температурная чувствительность масштабного коэффициента------Масштабный коэффициент----Масштабный коэффициент для верхнего предела температуры датчика----Масштабный коэффициент комнатной температуры датчика-----Масштабный коэффициент для нижнего предела температуры датчикаВерхний предел температурыКомнатная температураНижний предел температурыАС-1Кварцевый гибкий акселерометр AC-4Кварцевый гибкий акселерометр

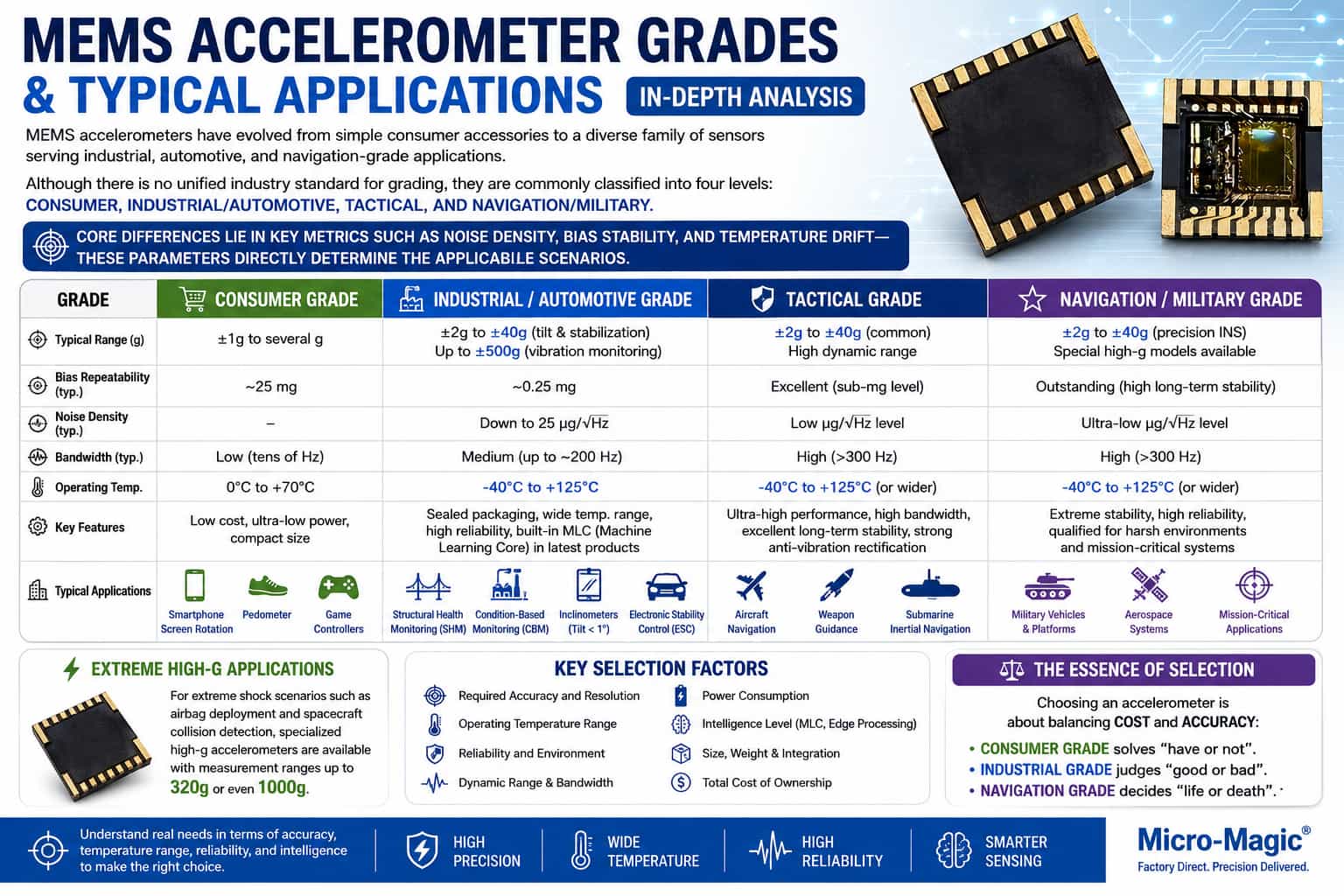

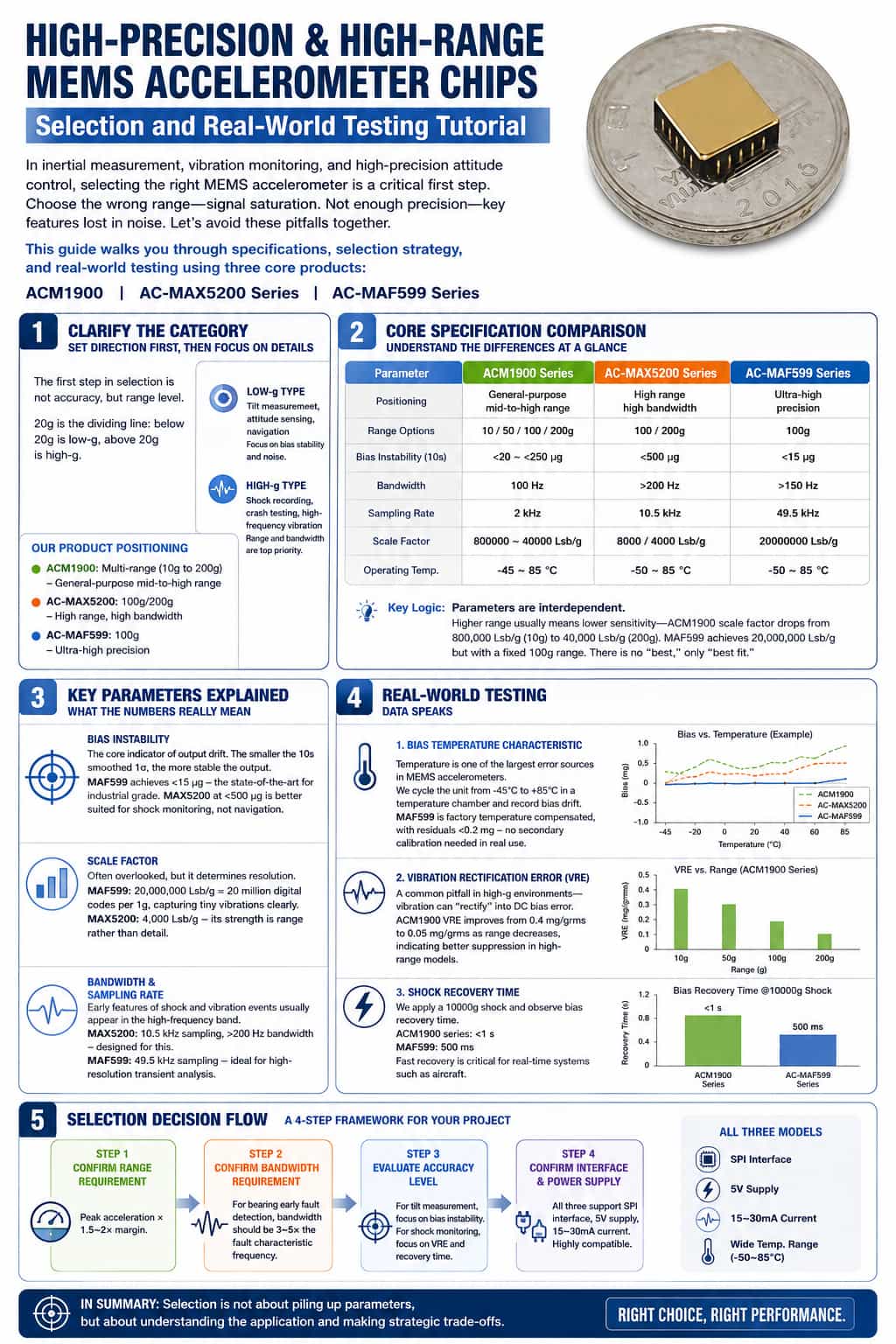

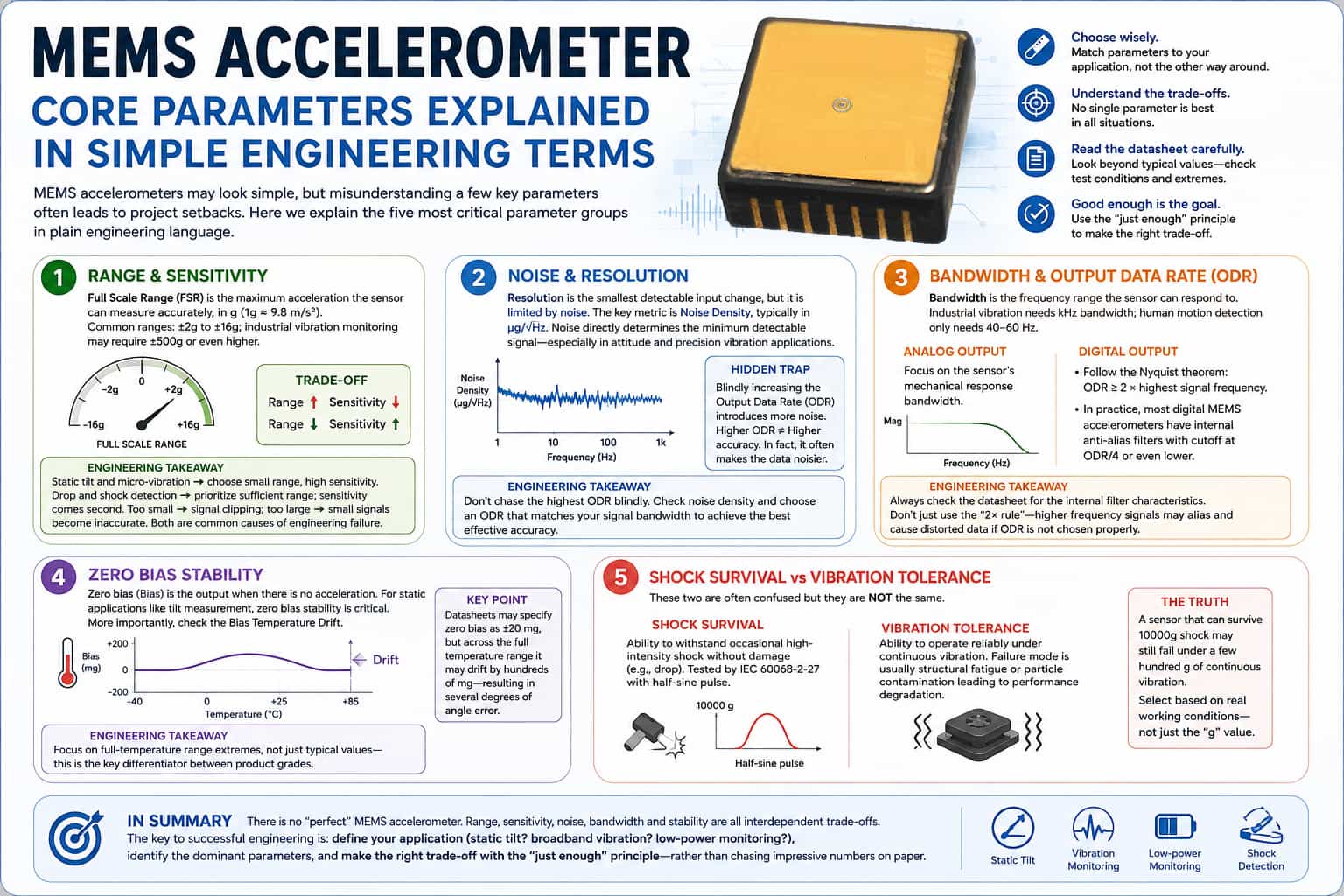

Выбор между гибким кварцевым акселерометром и акселерометром MEMS зависит от конкретных требований к применению. Вот несколько ключевых факторов, которые следует учитывать: 1. Кварцевый гибкий акселерометрПреимущества:1) Высокая точность и стабильность: кварцевые акселерометры известны своей высокой точностью и долговременной стабильностью, что делает их подходящими для применений, требующих точных измерений в течение длительных периодов времени.2) Широкий динамический диапазон: они могут измерять широкий диапазон ускорений, от очень низких до очень высоких.3) Прочность: Как правило, они отличаются прочностью и могут работать в суровых условиях, включая высокие температуры и сильную вибрацию.4) Низкий уровень шума: Как правило, они имеют низкий уровень шума, что крайне важно для точных измерений. Недостатки: 1) Размеры и вес: Кварцевые акселерометры, как правило, больше и тяжелее по сравнению с MEMS-акселерометрами.2) Стоимость: Обычно они дороже из-за сложного процесса производства и использования высококачественных материалов.3) Энергопотребление: Они, как правило, потребляют больше энергии, что может быть проблемой для устройств, работающих от батарей. 2. MEMS-акселерометрПреимущества:1)      Компактный размер: MEMS-акселерометры малы и легки, что делает их идеальными для применений, где пространство и вес имеют решающее значение, например, в бытовой электронике и портативных устройствах.2)      Низкая стоимость: Как правило, их производство обходится дешевле, что делает их экономически выгодными для крупномасштабного производства.3)      Низкое энергопотребление: MEMS-акселерометры потребляют меньше энергии, что выгодно для устройств с батарейным питанием.4)      Интеграция: Их можно легко интегрировать с другими электронными компонентами на одном чипе, что позволяет создавать многофункциональные устройства. Недостатки:1) Более низкая точность: MEMS-акселерометры могут обладать более низкой точностью и стабильностью по сравнению с кварцевыми акселерометрами, особенно в течение длительных периодов времени.2) Ограниченный динамический диапазон: они могут показывать худшие результаты при измерении очень высоких или очень низких ускорений.3) Чувствительность к окружающей среде: Они могут быть более чувствительны к факторам окружающей среды, таким как температура и вибрация, что может повлиять на их производительность. 3. Вопросы примененияØ  Высокоточные приложения: Если для вашего приложения требуется высокая точность, стабильность и широкий динамический диапазон (например, в аэрокосмической, оборонной отраслях или для сейсмического мониторинга), то кварцевый гибкий акселерометр может быть лучшим выбором.Ø  Потребительская электроника: Для приложений, где критически важны размер, вес, стоимость и энергопотребление (например, смартфоны, носимые устройства, устройства IoT), акселерометр MEMS, вероятно, будет более подходящим вариантом. 4. Сравнение производительностиКомпания Micro-Magic Inc. предлагает серию высокоточных кварцевых акселерометров и серию MEMS-акселерометров. В качестве примеров можно привести кварцевый акселерометр AC-5B и MEMS-акселерометр ACM-300-8. Ниже представлены типичные сравнения параметров: ПараметрыAC-5ACM-300Диапазон измерений±50 g±8 гРазрешение
