Морской инерциальный датчик

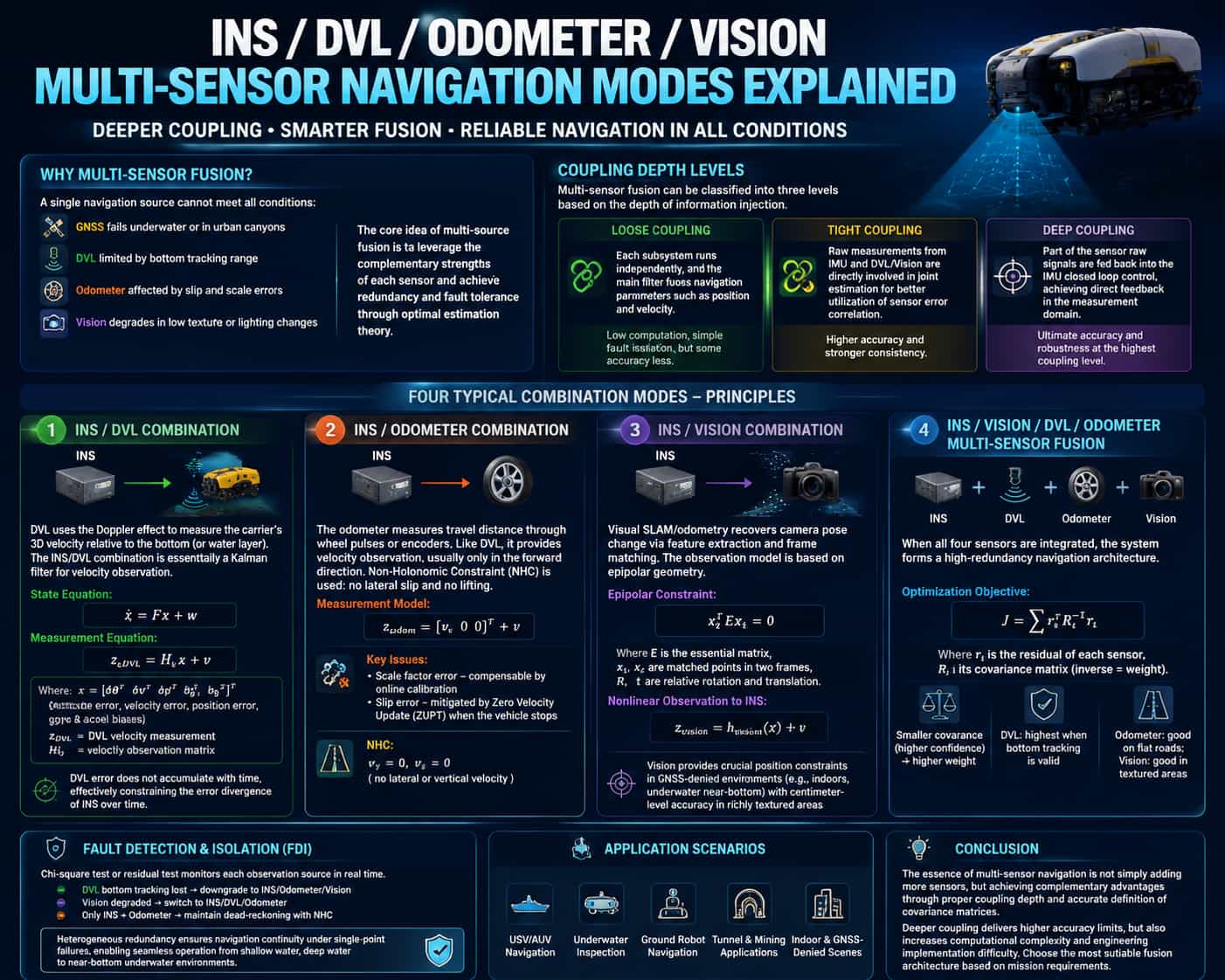

Использование одного источника навигационной информации с трудом обеспечивает полное оперативное покрытие: GNSS выходит из строя под водой или в городских условиях; доплеровское навигационное устройство ограничено дальностью слежения за дном; одометрия страдает от проскальзывания колес и ошибок масштабного коэффициента; а системы на основе машинного зрения ухудшаются в условиях низкой детализации или при изменяющихся условиях освещения. Основная концепция объединения данных из нескольких источников заключается в использовании взаимодополняющих характеристик различных датчиков для достижения избыточности и отказоустойчивости посредством теории оптимальной оценки. В данной статье систематически анализируются четыре типичных интегрированных режима навигации, основанных на двух измерениях: глубина связи и взаимодополняемость информации. **Классификация глубины связи** Интеграцию данных из нескольких источников можно разделить на три уровня в зависимости от глубины обработки информации: * **Слабая связь** представляет собой самый низкий уровень связи, при котором подсистемы выполняют независимые вычисления, а главный фильтр объединяет параметры навигации, такие как положение и скорость. К ее преимуществам относятся низкая вычислительная нагрузка и простая изоляция неисправностей; однако потеря точности возникает в основном из-за независимого характера вычислений подсистем. * **Тесная связь** поднимает уровень наблюдения до уровня исходных измерений; исходные данные от инерциального измерительного блока (IMU) и доплеровского измерителя скорости (DVL) непосредственно участвуют в совместном процессе оценки, используя временную корреляцию характеристик ошибок датчиков для достижения более точной оценки. * **Глубокая связь** делает шаг вперед, интегрируя необработанные сигналы от определенных датчиков в замкнутый контур управления инерциального измерительного блока (IMU), устанавливая прямую обратную связь в области измерений; это представляет собой наивысший уровень связи, обеспечивающий максимальную точность и надежность. **Принципы четырех интегрированных режимов навигации** (1) **Интеграция INS/DVL** Доплеровский измеритель скорости (DVL) измеряет трехмерную скорость аппарата относительно морского дна (или слоя воды) с использованием эффекта Доплера. Интеграция INS/DVL по сути представляет собой процесс фильтрации Калмана, основанный на наблюдениях скорости: измерения скорости с помощью DVL служат внешними наблюдениями для коррекции ошибок скорости INS, тем самым подавляя дрейф положения. Уравнения состояния и уравнения наблюдений могут быть выражены следующим образом:Матрица ковариации Σ играет центральную роль в определении весовых коэффициентов слияния: чем меньше ковариация (что указывает на меньшую неопределенность), тем выше вес, присваиваемый датчику. DVL имеет наибольший вес, когда отслеживание дна является допустимым; одометрия занимает второе место на ровной местности; а визуальное восприятие обеспечивает боковые ограничения в областях с высокой визуальной текстурой. Механизм обнаружения и изоляции неисправностей (FDI) в режиме реального времени отслеживает источники наблюдений на наличие аномалий с помощью критерия хи-квадрат или остаточных тестов. Если отслеживание дна с помощью доплеровского лазерного локатора (DVL) выходит из строя, система автоматически переходит в режим слияния INS/одометрии/визуального восприятия; если ухудшается визуальное восприятие, она переключается в режим INS/DVL/одометрии; если остаются только INS и одометрия, она возвращается в режим чистого INS с ограничениями, обусловленными неголономными условиями (NHC). Гетерогенная резервированная конструкция обеспечивает непрерывность навигации, несмотря на отказы в отдельных точках, что позволяет обеспечить бесперебойное покрытие в различных операционных сценариях — от мелководья и глубоководья до придонных подводных сред. Заключение  Интегрированная навигация с использованием нескольких датчиков — это не просто увеличение их количества; она основана на разумном выборе глубины связи и точном определении ковариационных матриц для достижения взаимодополняющей производительности датчиков. Хотя более глубокая связь обеспечивает более высокую потенциальную точность, она также увеличивает вычислительную сложность и создает проблемы при инженерной реализации; поэтому оптимальная архитектура объединения данных должна выбираться на основе конкретных требований миссии.

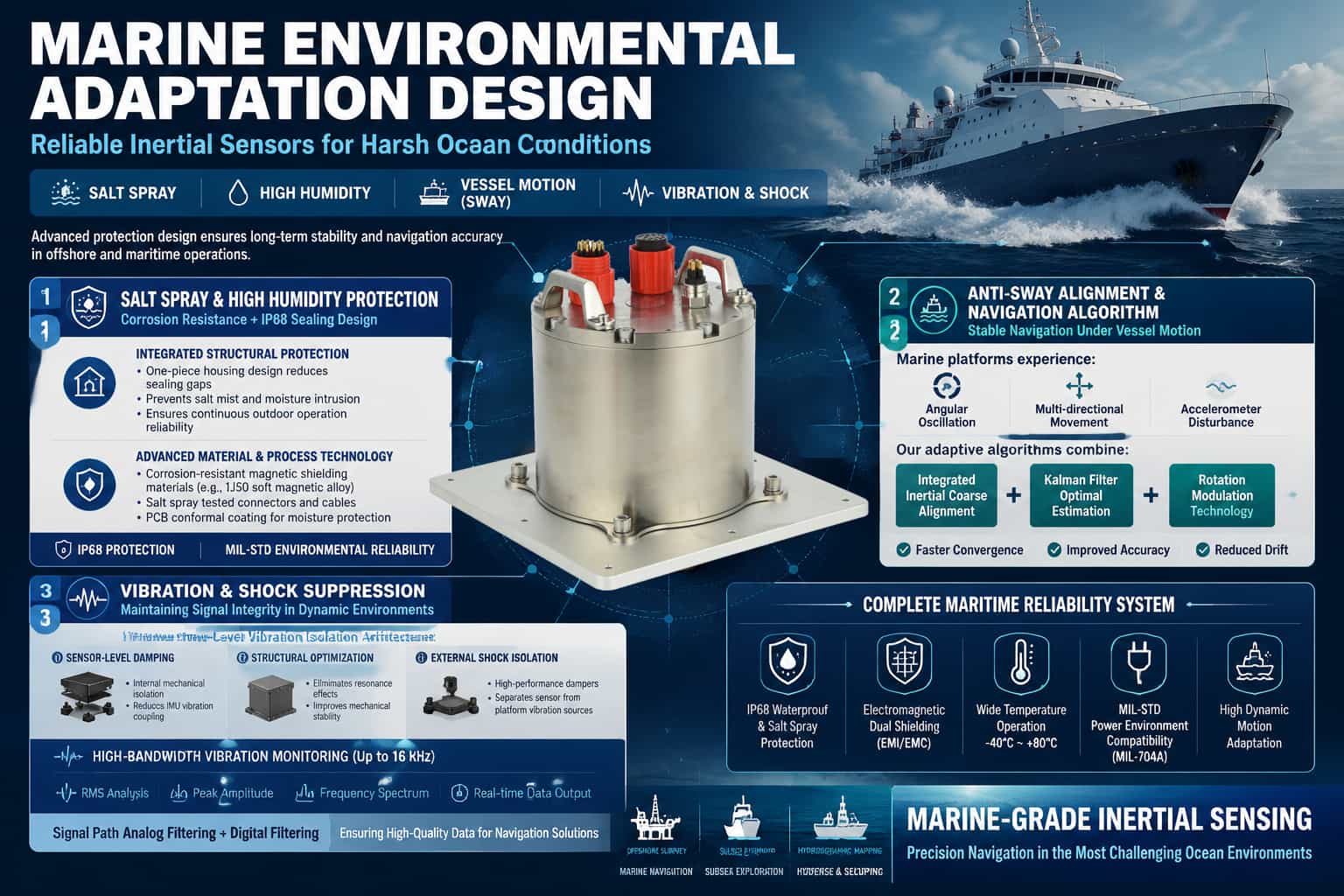

Морская среда создает серьезные проблемы для инерциальных навигационных систем (ИНС): коррозия от солевого тумана, высокая влажность и конденсация, постоянные колебания и многомерная вибрация — все это напрямую влияет на точность и надежность системы. Если ИНС не может эффективно справляться с этими воздействиями окружающей среды, возникают сбои в выравнивании, снижение точности и даже повреждение оборудования. Поэтому адаптивная конструкция является ключевым технологическим барьером, отличающим морские ИНС от универсальных изделий. Конструкция, обеспечивающая защиту от солевого тумана и высокой влажности. Ионы хлорида в солевом тумане вызывают сильную коррозию металлических конструкционных элементов и электрических соединений, а высокая влажность может привести к снижению изоляционных характеристик и перекрестным помехам сигнала. Эффективные стратегии защиты должны разрабатываться с учетом двух аспектов: герметизации конструкции и выбора материалов. Интегрированная конструкция уменьшает зазоры при сборке и количество соединителей. Цельнолитой корпус может принципиально блокировать проникновение солевого тумана, а в сочетании с позиционирующими канавками и уплотнительными прокладками обеспечивает непрерывную защиту при длительной эксплуатации на открытом воздухе. Что касается выбора материалов и технологических процессов, то для каркаса и крышки оптоволоконного кольца следует использовать материалы с магнитным экранированием (например, мягкий магнитный сплав 1J50) для обеспечения магнитной защиты и одновременно коррозионной стойкости. Разъемы и кабели должны соответствовать стандартам испытаний в солевом тумане, а печатные платы должны пройти трехступенчатую процедуру нанесения защитного покрытия. В настоящее время эффективным решением для работы в условиях высокой влажности и воздействия солевого тумана является степень защиты IP68, соответствующая стандартам MIL-STD. Алгоритмы выравнивания и навигации в условиях качания В условиях колебаний начальное выравнивание инерциальной навигационной системы (ИНС) сталкивается с двумя основными возмущениями: угловым колебанием (периодические изменения ориентации) и линейной вибрацией (колебания выходного сигнала акселерометра). Традиционные алгоритмы статического выравнивания основания с трудом сходятся в таких условиях. Методы выравнивания с учетом угловых колебаний используют интегральную стратегию грубого выравнивания в инерциальной системе координат, применяя обновления ориентации для устранения влияния угловых колебаний и ослабления линейных вибрационных помех за счет интеграции сил. На основе этого для точной оценки оптимального выравнивания используется фильтр Калмана с коррекцией обратной связи. Эксперименты показывают, что этот метод значительно повышает точность определения как горизонтального, так и вертикального курса в условиях угловых колебаний по сравнению с традиционными схемами модуляции вращения. Технология модуляции вращения — еще один эффективный способ подавления ошибок масштабирования гироскопа. Периодически вращая инерциальный измерительный блок (IMU), постоянный дрейф модулируется в периодически изменяющийся сигнал, который взаимно компенсируется во время интегрирования, тем самым уменьшая долговременное влияние колебаний на точность курса. Конструкция, обеспечивающая подавление вибрации и ударопрочность. Вибрация влияет на точность инерциальной навигационной системы (ИНС) двумя способами: во-первых, механический резонанс вызывает искажение выходных данных ИМС; во-вторых, высокочастотная вибрация передается в измерительные каналы гироскопа и акселерометра, образуя ложные сигналы. В настоящее время наиболее распространенным подходом к проектированию является трехступенчатая архитектура снижения вибрации: на первом этапе обеспечивается внутренняя демпфирующая изоляция на уровне датчиков IMU; на втором этапе устраняются резонансные частоты за счет оптимизации конструкции оболочки; и на третьем этапе используются внешние демпферы для физического отделения оборудования от несущей конструкции. Некоторые высокотехнологичные системы также интегрируют инструменты мониторинга вибрации с высокой полосой пропускания (до 16 кГц), выдавая в реальном времени среднеквадратичное значение, пиковую амплитуду и частоту для каждого частотного диапазона, что обеспечивает поддержку данных для оптимизации конструкции. Аналоговая фильтрация в сигнальном конвейере позволяет предварительно ослабить вибрационные шумы на аппаратном уровне и, в сочетании с алгоритмами цифровой фильтрации, обеспечивает качество сигнала на этапе вычислений. Комплексная система защиты Помимо вышеупомянутых специализированных конструктивных особенностей, зрелые морские инерциальные навигационные системы (ИНС) также должны учитывать: адаптивность к условиям окружающей среды (соответствие стандартам MIL-704A), двухслойную электромагнитную защиту (для защиты от помех от корабельных радаров и средств связи) и возможность работы в широком диапазоне температур (-40℃–80℃). В совокупности эти меры составляют комплексную систему проектирования, обеспечивающую адаптацию к суровым условиям окружающей среды, что является фундаментальной гарантией сохранения точности картографирования инерциальной навигационной системы в морских условиях.

Волоконно-оптическая инерциальная навигационная система M5700 — это высокоточная инерциальная навигационная система с жесткой связью, разработанная для морской съемки и высокотехнологичных навигационных приложений. Она объединяет волоконно-оптические гироскопы, кварцевые акселерометры и алгоритмы навигации на основе многоисточникового объединения данных. Благодаря стабильности смещения гироскопа 0,02°/ч и точности определения ориентации 0,005°, система занимает прочное техническое положение в области морской съемки. **Основные возможности геодезических работ** Измерение качки является критически важным требованием в морской геодезии. Прибор M5700 обеспечивает точность измерения качки 5 см или 5% от высоты качки (в зависимости от того, что больше), эффективно компенсируя влияние движения судна на многолучевые батиметрические данные. Система поддерживает настраиваемые периоды качки от 1 до 30 секунд, адаптируясь к различным морским условиям и характеристикам судна. Решения по выравниванию гибко адаптируются к оперативным сценариям: статическое выравнивание основания занимает менее 5 минут (на суше) и менее 10 минут (в воде), в то время как динамическое выравнивание основания занимает менее 15 минут, что отвечает потребностям в быстрых операциях в ограниченных акваториях, таких как порты и каналы. Многоисточниковая интегрированная навигация поддерживает различные режимы, включая инерциальный/GNSS, инерциальный/DVL и инерциальный/одометр. При использовании DVL точность определения местоположения достигает 0,3% от пройденного расстояния (D); при интеграции с GNSS RTK горизонтальная точность достигает 1,5 см + 1 ppm, обеспечивая непрерывность навигации во время перебоев в передаче сигнала GNSS. **Возможности постобработки** Возможность постобработки — ключевое отличие M5700 от чисто навигационных систем реального времени. Система имеет встроенное хранилище, автоматически записывающее необработанные данные IMU и навигационные решения при включении питания, которые пользователи могут легко экспортировать через USB или FTP. Сохраненные данные IMU могут быть напрямую импортированы в профессиональное программное обеспечение для постобработки (например, IE) для двунаправленной фильтрации и сглаживания, что обеспечивает точность определения ориентации и положения на порядок выше, чем у решений реального времени. Эта возможность позволяет M5700 использоваться не только в режиме реального времени, но и в качестве интерфейса сбора данных, обеспечивая основу для необработанных данных для более точной обработки и отвечая строгим требованиям к точности таких приложений, как гидрографическая съемка и моделирование подводного рельефа. Позиционирование на рынке Модель M5700 идеально подходит для рынка морских съемок и картографирования среднего уровня. В число ее основных клиентов входят гидрографические бюро, управления морской безопасности, водные управления, агентства морской геологической разведки, а также производители беспилотных надводных судов (БНС) и дистанционно управляемых подводных аппаратов (ДОУ). Современный рынок резко поляризован: недорогие MEMS-устройства не обладают достаточной точностью (ориентация >0,1°) и не имеют возможностей постобработки, не соответствуя стандартам геодезических работ; напротив, высококачественные инерциальные навигационные системы на основе волоконной оптики или лазеров обеспечивают превосходные характеристики, но громоздки и непомерно дороги (от сотен тысяч до более миллиона юаней), что превышает бюджеты большинства коммерческих проектов. Созданная на основе технологии волоконно-оптического гироскопа, система M5700 обеспечивает данные геодезического класса с точностью ориентации в диапазоне 0,005°–0,02°. Она сочетает в себе компактную конструкцию весом 2,6 кг и доступную цену промышленного класса с двухрежимным выводом данных (навигация в реальном времени и постобработка), эффективно заполняя этот рыночный пробел. Типичные области применения включают прибрежную подводную топографическую съемку с использованием малогабаритных и средних беспилотных надводных аппаратов; предддиафрагменные обследования и мониторинг заиления в портовых каналах с использованием пилотируемых судов; подводный поиск целей и обследование трасс трубопроводов с использованием автономных подводных аппаратов/дистанционно управляемых подводных аппаратов; а также извлечение параметров волн для буев и подводных швартовных систем. Прибор M5700 позволяет профессиональным пользователям получать данные об ориентации и качках, строго соответствующие стандартам съемки, в рамках ограниченного бюджета, что делает его оптимальным решением для баланса производительности и стоимости в морских геодезических проектах.

В ходе недавно завершенных комплексных глубоководных испытаний определенного типа автономного подводного аппарата (АППА) разработанная компанией Micro-Magic Inc. инерциальная навигационная система M5000 с волоконно-оптической стабилизацией продемонстрировала превосходные характеристики, успешно позволив платформе АППА выполнять высокоточное топографическое картирование и длительные непрерывные наблюдения в зонах глубины до 100 метров. Благодаря высокой точности навигации и устойчивости к давлению, система обеспечивает надежную навигационную поддержку для оборудования глубоководных исследований.В ходе этого испытания автономный подводный аппарат (АППА) должен был совершить несколько погружений в течение 15 рабочих дней, достигнув максимальной рабочей глубины более 600 метров. В экстремальных условиях, таких как высокое давление, низкая температура и отсутствие спутникового сигнала, система M5000 стабильно работала на протяжении всего процесса, без каких-либо перебоев в передаче данных или снижения точности. Эксперт по океанотехнике, участвовавший в проекте, заявил: «Глубоководные исследования предъявляют чрезвычайно жесткие требования к точности и надежности навигационных систем. Система M5000 может поддерживать точность курса лучше, чем 0,3°×сек(L), и стабильную точность измерения ориентации в пределах 0,02° даже в глубоководных районах, где спутниковые сигналы полностью теряются, что оказывает нам решающую поддержку в получении высокоточных данных о топографии морского дна».Навигационная система M5000, специально разработанная для глубоководных условий, отличается высокой устойчивостью к давлению. Ее корпус имеет герметичную конструкцию, обеспечивающую полную защиту при статическом давлении воды 30 МПа, что эквивалентно давлению на глубине 3000 метров. В ходе испытаний система прошла почти сто циклов быстрого подъема и спуска, при этом ее структурная целостность и электрические характеристики не пострадали. Кроме того, в пределах фактического диапазона рабочих температур система эффективно снижает влияние температурного дрейфа на точность датчиков благодаря встроенному алгоритму температурной компенсации.С точки зрения объединения и вывода данных, система M5000 демонстрирует превосходную инженерную применимость. Система объединяет трехосевой волоконно-оптический гироскоп и гибкий кварцевый акселерометр, что позволяет осуществлять глубокое объединение данных с несколькими датчиками, такими как доплеровский датчик скорости (DVL) и GNSS-приемники, с максимальной частотой вывода 200 Гц. Даже в случае временного прерывания передачи данных от DVL система может поддерживать стабильные вычисления в чисто инерциальном режиме навигации, гарантируя, что автономный подводный аппарат не «заблудится» в сложных гидрологических условиях.«M5000 — это не просто навигационный блок, он служит «глазами» и «рулём» автономного подводного аппарата в глубоководных условиях», — сказал руководитель проекта компании Micro-Magic Inc. «Мы оптимизировали алгоритм фильтрации и модель компенсации ошибок специально для глубоководных применений, обеспечивая высокую точность и стабильность даже при длительной эксплуатации. Успех этого испытания подтверждает нашу техническую компетентность и инженерные возможности в области высокоточной навигации в глубоководных районах».

 Основная сложность в морской съемке заключается в точном определении положения, ориентации и состояния движения съемочной платформы в открытом океане, где отсутствуют стабильные внешние ориентиры, что обеспечивает стабильную пространственную привязку для оборудования обнаружения, такого как гидролокатор. Традиционные решения на основе GPS и гирокомпаса могут работать в условиях спокойного моря, однако при сильном волнении качка, крен и боковое движение судна могут серьезно повлиять на точность измерений, не говоря уже о сложных подводных каньонах или районах с электромагнитными помехами, где прерывания сигнала GPS могут полностью остановить съемочную миссию. Инерциальная навигационная система M4000 на основе волоконной оптики, разработанная компанией Micro-Magic Inc., была специально создана для решения этой критической проблемы. Выдающиеся характеристики системы M4000 начинаются с ее прочного волоконно-оптического инерциального ядра. Система объединяет внутри себя три высокоточных волоконно-оптических гироскопа и три гибких кварцевых акселерометра, образуя стабильную и надежную автономную основу для измерения параметров, с погрешностью нулевого смещения гироскопа лучше 0,02 °/ч и ежемесячной повторяемостью смещения акселерометра менее 200 мкг. Эта основа позволяет системе поддерживать точность курса 0,3° секφ и точность ориентации 0,02° в течение 1 часа даже в чисто инерциальном режиме при прерывании спутникового сигнала, обеспечивая непрерывную и бесперебойную опорную точку ориентации для геодезических работ и гарантируя пространственно-временную непрерывность сбора данных.Настоящий технологический прорыв заключается в его мощной возможности объединения информации из нескольких источников. M4000 — это не просто набор датчиков, а интеллектуальная интегрированная навигационная система с волоконно-оптической инерциальной навигацией в качестве ядра, тесно связанная со спутниковой навигацией GNSS и доплеровским одометром DVL. При хорошем сигнале спутниковой навигации система тесно взаимодействует со встроенным или внешним GPS (поддерживая дифференциальный и даже RTK) для эффективной коррекции накопленных инерциальных ошибок, повышения точности курса до 0,2°·с·φ и предоставления высокоточной информации о положении и скорости в реальном времени. Что еще более важно, в условиях потери сигнала спутниковой навигации, вызванной подводными, фьордовыми или сложными морскими условиями, система может беспрепятственно интегрировать DVL, непрерывно подавлять расходимость навигационных ошибок, используя информацию о скорости дна или воды, и обеспечивать бесперебойные навигационные решения и точность при выполнении критически важных задач. Возможность интеллектуальной адаптации и плавного переключения между режимами «комбинирования со спутниковой навигацией» и «чистой инерцией» дает исследовательским судам или подводным аппаратам свободу работать в любых погодных и морских условиях. В ответ на требования к точному восприятию вертикального движения в морской геодезии, в M4000 специально оптимизирована функция измерения качки с точностью до 5 сантиметров или 5% амплитуды качки. Она эффективно отделяет собственное движение судна от волновых возмущений, обеспечивая важную компенсацию движения для данных многолучевого измерения глубины и напрямую повышая качество моделей рельефа морского дна. В то же время система учитывает удобство и стабильность инженерных приложений. Встроенная карта памяти объемом 32 ГБ позволяет записывать полные навигационные данные в течение длительного времени и считывать их удаленно по сети; богатый набор настраиваемых интерфейсов и многоканальные синхронные импульсные выходы позволяют гибко подключаться к различным геодезическим датчикам и обеспечивать пространственно-временную синхронизацию данных. Встроенный интерфейс конфигурации IE делает управление устройством и привязку параметров (таких как отклонение установки и компенсация плеча рычага) более интуитивно понятными и удобными, значительно снижая технический порог для интеграции и обслуживания системы. От масштабного сканирования местности в обширных морских районах до точных подводных инженерных исследований, от точного позиционирования судов для надводных изысканий до надежной навигации автономных подводных аппаратов, волоконно-оптическая инерциальная навигационная система M4000 с ее высокопроизводительным инерциальным ядром, интегрированной навигационной стратегией глубокого слияния и высокотехнологичной конструкцией становится ключевым фактором повышения качества и эффективности работы морских исследовательских данных. Она не только представляет собой шаг вперед в области высокоточных приборов, но и демонстрирует мощную способность предоставлять всепогодные, высоконадежные и интегрированные решения в области высокотехнологичной океанской навигации и позиционирования, закладывая прочную технологическую основу для управления океаном и расширения морских территорий.

Исследование глубоководных районов сталкивается с серьезными проблемами, такими как высокое давление, темнота, сложная электромагнитная обстановка и длительные операции. В таком оборудовании, как беспилотные глубоководные подводные аппараты и платформы для подводного картографирования, высокоточные и надежные инерциальные навигационные системы (ИНС) являются основой для обеспечения успеха миссий и ключевой технологией для достижения автономных, точных и долгосрочных подводных операций. В качестве примера можно привести инерциальную навигационную систему M5000 с волоконно-оптическим гироскопом (ВОГ), разработанную компанией Micro Magic, которая стала основным навигационным решением для глубоководных аппаратов (таких как AUV/ROV) благодаря своей конструкции, устойчивой к давлению в глубоководных условиях, возможности навигации с использованием многоисточниковых данных и высокоточным датчикам.Автономный подводный аппарат большой дальности для исследований и картографирования  Автономные подводные аппараты (АППА) должны обеспечивать автономную навигацию в течение нескольких часов или даже дней в траншеях глубиной в тысячи метров без сигналов GPS и со сложным рельефом местности для проведения крупномасштабного подводного картирования, исследования ресурсов или мониторинга окружающей среды. Система должна обладать способностью обеспечивать долговременное высокоточное позиционирование, стабильный выходной сигнал ориентации и эффективно интегрировать информацию о скорости, полученную с помощью доплеровского измерителя скорости (DVL), для подавления накопленных ошибок в инерциальной навигации. Инерциальная навигационная система M5000 объединяет сверхнизкий дрейфовый волоконно-оптический гироскоп (0,01°/ч) и высокоточный акселерометр (0,02 м/с²), обеспечивая чрезвычайно высокую точность ориентации и курса во время длительной подводной навигации, предоставляя стабильную платформу и точную географическую привязку для датчиков съемки (многолучевой эхолот, гидролокатор бокового обзора). Одновременно с этим, в M5000 глубоко интегрированы инерциальная навигационная система (INS) и доплеровский измерительный прибор (DVL), что значительно повышает точность подводного позиционирования. Круговая вероятностная ошибка 0,8% от диапазона означает, что после прохождения 10 километров ошибка позиционирования составляет всего около 80 метров (CEP), что значительно лучше, чем у чисто инерциальной навигации. На глубине 3000 метров и при давлении 30 МПа она напрямую соответствует требованиям к глубине большинства операций на глубоководных автономных подводных аппаратах без необходимости дополнительной защиты резервуара высокого давления. Он оснащен SD-картой объемом 32 ГБ, которая позволяет полностью записывать исходные инерциальные данные и результаты навигационных расчетов на протяжении всего процесса навигации, что упрощает воспроизведение и анализ, оценку точности и оптимизацию алгоритмов после завершения миссии.Точное выполнение задач с использованием подводного аппарата с дистанционным управлением и удержание положения. Подводный аппарат с дистанционным управлением (ROV) выполняет точные операции, такие как развертывание оборудования, сбор образцов и структурное обслуживание на морском дне, что требует сверхвысокой точности и стабильности мгновенного измерения положения для обеспечения точного пространственного позиционирования роботизированной руки; в то же время необходимо быстро реагировать на движение основного судна и поддерживать стабильное зависание.  Система M5000 обеспечивает практически в реальном времени точную пространственную привязку для платформ ROV и роботизированных манипуляторов с ультравысокой точностью позиционирования (≤0,02° RMS), что является ключом к успешным высокоточным операциям; точность измерения вертикального (качательного) движения, вызванного основным судном или океанским течением, составляет 5 см или 5%, что эффективно в сочетании с высокоточным позиционированием помогает системе управления устойчивостью ROV обеспечивать точное зависание и защиту от помех, вызванных вертикальным движением.Обсерватории и посадочные модули морского дна Наблюдательные платформы или посадочные модули, которые длительное время находятся на морском дне, должны отслеживать небольшие изменения своего положения (например, геологическую активность морского дна, наклон, вызванный океанскими течениями) или предоставлять точную навигационную информацию во время развертывания/извлечения. Инерциальная навигационная система M5000, обладающая сверхвысокой точностью и стабильностью позиционирования, способна чувствительно фиксировать малые изменения ориентации платформы, предоставляя важные данные для геофизического или экологического мониторинга; в то же время, M5000, благодаря разработанному ею алгоритму защиты от электромагнитных помех, обладает высокой помехоустойчивостью, что особенно важно в глубоководных гидротермальных районах или на платформах с большим количеством оборудования, где могут существовать сильные магнитные поля; встроенный GNSS-приемник позволяет быстро получать точную информацию о местоположении до развертывания (на поверхности воды) или после подъема, а также обеспечивает поддержку динамической юстировки.Индикаторы параметров производительности M5000 Параметр М5000 Точность направленияКомбинация инерциальной и спутниковой навигации: ≤ 0,2° * сек (L) (среднеквадратичное значение)Инерция: ≤ 0,3 ° * сек (L) (среднеквадратичное значение)Точность определения положения≤0,02° (среднеквадратичное значение)Точность позиционирования≤0,8%D（ЦЭП，INS/DVL组合）Точность дальних ударов5 см или 5%H (возьмите максимальное значение)）Точность угловой скорости0,01°/сДиапазон угловых скоростей±500°/сТочность ускорения0,02 м/с²Диапазон ускорения±15 гВремя выравнивания≤5 мин（Самовыравнивание）режим навигацииКомбинация инерциальной и спутниковой навигации, чистая инерция.Рабочая температура-40℃～+60℃Степень защитыВыдерживает давление до 30 мегапаскалей (на глубине 3000 метров). Заключение Инерциальная навигационная система M5000 FOG с жесткой фиксацией, обладающая устойчивостью к давлению на уровне глубоководья, высокой точностью и стабильностью на основе FOG, оптимизированными по глубине характеристиками интегрированной навигации INS/DVL, компактной и прочной конструкцией, а также широким функционалом для глубоководных применений, обеспечивает мощную поддержку навигации, позиционирования и определения ориентации для ключевых сценариев применения, таких как автономное исследование глубоководных автономных подводных аппаратов (AUV), высокоточные операции с дистанционно управляемыми подводными аппаратами (ROV) и подводные наблюдательные платформы. Это не только «глаза» подводного аппарата, позволяющие ему воспринимать собственное состояние и положение в темной среде с высоким давлением, но и «нервный центр», обеспечивающий точные и надежные данные обнаружения и успешное выполнение оперативных задач.
