Упаковка микросхем MEMS-гироскопов — это полный процесс, выполняемый после изготовления сенсорной структуры и схемы обработки сигнала на уровне пластины, включающий в себя размещение отдельной микросхемы, прокладку выводов и установление электрических соединений. Упаковка напрямую влияет на термомеханическую среду модуля, герметичность и целостность сигнала. В настоящее время основные решения по упаковке этих микросхем делятся на три категории: керамическая, пластиковая и металлическая упаковка. Сравнение трех вариантов упаковки (1) Керамическая упаковка В качестве подложки и материала корпуса используется оксид алюминия или нитрид алюминия. Для изготовления полости и межсоединительных слоев используется многослойный процесс совместного обжига керамики (HTCC/LTCC); чип соединяется с внутренними контактными площадками посредством проволочного или флип-чип-монтажа и, наконец, герметизируется керамической или металлической крышкой.  Тепловое согласование: Коэффициент теплового расширения (КТР) составляет приблизительно 6,0–7,2 ppm/°C для оксида алюминия и 2,7 ppm/°C для нитрида алюминия. Эти значения близки к значениям для кремния, что значительно снижает нагрузку на структуру МЭМС при колебаниях температуры и обеспечивает низкий дрейф нулевого смещения. Герметичность: Способность обеспечивать истинную герметичность (скорость утечки ≤ 1×10⁻⁸ атм·см³/с), эффективно изолируя влагу и загрязнения, а также обеспечивая превосходную долговременную надежность. Высокая частота/низкие паразитные потери: Керамические материалы обладают низкими диэлектрическими потерями, что делает их подходящими для высокочастотных сигнальных выводов. К недостаткам керамической упаковки относятся высокие затраты на материалы и обработку, а также высокие температуры спекания (>800 °C); она в основном подходит для высокотехнологичных применений. (2) Пластиковая упаковка Корпус изготавливается с использованием эпоксидных смол методом литья под давлением или трансферного формования. В качестве выводов обычно используются металлические выводные рамки, а соединение между микросхемой и выводами осуществляется с помощью золотого или медного проволочного монтажа. Пластиковая упаковка обладает значительными преимуществами с точки зрения затрат; стоимость материалов и обработки существенно ниже, чем у керамической или металлической упаковки, что делает ее подходящей для массового производства.Основные недостатки пластиковой упаковки заключаются в трех моментах. Коэффициент теплового расширения смолы обычно превышает 10 ppm/°C, что приводит к значительному термическому несоответствию с кремниевым чипом; термическое напряжение напрямую вызывает колебания нулевого смещения и масштабного коэффициента. Гидрофильность эпоксидной смолы вызывает набухание при поглощении влаги; во время высокотемпературной пайки это может вызвать «эффект попкорна», приводящий к растрескиванию корпуса. Кроме того, проникновение влаги постепенно вызывает коррозию внутренних структур, что снижает долговременную надежность. Недостаточная герметичность препятствует вакуумной герметизации, что затрудняет выполнение требований к долговременной стабильности в высокоточных приложениях. (3) Металлическая упаковка В этих корпусах используется сплав ковар (сплав железа, никеля и кобальта) или нержавеющая сталь. Выводы изолированы и герметизированы относительно металлического корпуса с помощью стеклянных изоляторов, а внутреннее пространство может быть заполнено инертным газом или откачано до вакуума. Металлическая упаковка известна своей исключительной механической прочностью, обеспечивая лучшую устойчивость к ударам и вибрации среди всех упаковочных решений; она способна выдерживать экстремальные условия эксплуатации, характеризующиеся высокими перегрузками и сильными ударными нагрузками. Более того, ее герметичность не уступает керамической упаковке, эффективно блокируя влагу и загрязнения, что обеспечивает долговременную надежность внутреннего чипа.Коэффициент теплового расширения (КТР) металлической упаковки составляет приблизительно 5,0–5,5 ppm/°C; хотя он и превосходит показатель пластиковой упаковки, сохраняется несоответствие с кремниевым кристаллом, а это значит, что влияние термических напряжений нельзя игнорировать. Кроме того, относительно большие размеры и вес упаковки в сочетании с ограниченной плотностью выводов препятствуют разработке миниатюрных и высокоинтегрированных модулей. Процесс производства сложен, а общая стоимость может даже превышать стоимость керамической упаковки. В сочетании с общеотраслевой тенденцией к миниатюризации металлическая упаковка постепенно заменяется керамическими решениями в области MEMS-гироскопов. Сравнительная сводная таблицаКритерии сравненияКерамическая упаковкаПластиковая упаковкаМеталлическая упаковкаТепловая совместимость (КТР)Отличный (≈2.7–7 ppm/°C)Низкое содержание кислорода (>10 ppm/°C)Середина (≈5–5,5 ppm/°C)ГерметичностьОтличное (вакуумно-герметичное) качество.Плохое (негерметичное)Отличное (вакуумно-герметичное) качество.Влагостойкость/коррозионная стойкостьОтличныйБедныйОтличныйМеханическая прочностьСерединаСерединаОтличныйВозможность миниатюризацииСредне-высокийВысокийНизкийПлотность свинцаВысокий уровень (поддерживает многоуровневую маршрутизацию)СерединаНизкийРасходыВысокийНизкийВысокийТипичные области примененияНавигация/Аэрокосмическая отрасль/Точные измеренияБытовая электроника/игрушки/недорогие инерциальные измерительные блокиБурение нефтяных скважин / Военная служба / Экстремальные условияРекомендации по выбору · Высокоточные и высоконадежные отрасли (инерциальная навигация, аэрокосмическая промышленность, автономное вождение): керамическая упаковка является оптимальным выбором, обеспечивая превосходное соответствие тепловым характеристикам и герметичность.· Бытовая электроника и экономичные приложения (мобильные телефоны, игровые контроллеры, носимые устройства): пластиковая упаковка имеет преимущества в снижении стоимости и веса, хотя и влечет за собой некоторые компромиссы в точности.· Экстремальные механические условия эксплуатации (бурение глубоких скважин, испытания на сильные удары): металлическая упаковка сохраняет свою нишу на рынке благодаря своей превосходной механической прочности. В целом, керамическая упаковка, использующая двойные преимущества термического соответствия и герметичности, представляет собой основной технологический подход для высокоточных микросхем MEMS-гироскопов; пластиковая упаковка доминирует на потребительском рынке благодаря своей экономичности; а металлическая упаковка используется в специализированных условиях. Будущие тенденции указывают на постоянное снижение затрат на процессы керамической упаковки и эволюцию в сторону композитных структур — сочетающих высокотемпературную совместно обожженную керамику (HTCC) с металлическими крышками — для дальнейшего повышения интеграции и надежности, тем самым укрепляя ее ключевые позиции в высокотехнологичных приложениях.

При выборе инерциальных датчиков инженеры часто сталкиваются с дилеммой: хотя волоконно-оптические гироскопы соответствуют требованиям к точности, они громоздки, тяжелы (часто весят сотни граммов) и дороги (от десятков тысяч юаней), что затрудняет их интеграцию в компактные платформы, такие как дроны и роботы. С другой стороны, хотя потребительские MEMS-гироскопы предлагают подходящие размеры и стоимость, их стабильность смещения — обычно от нескольких до десятков градусов в час — приводит к быстрому накоплению ошибок в сценариях промышленного управления ориентацией или тактической навигации, не соответствуя стандартам производительности. В основе этого выбора лежит давний разрыв в производительности между этими двумя технологическими подходами: высокоточные решения громоздки и дороги, в то время как легкие варианты не обладают достаточной точностью, и долгое время отсутствовало решение на уровне микросхемы, способное эффективно сбалансировать оба требования. Серия высокоточных одноосевых MEMS-гироскопов MGZ-XXXX была разработана специально для преодоления этого разрыва. 1. Позиционирование продукта: микросхемы, тактическая точность. Серия MGZ-XXXX явно позиционируется как решение на уровне микросхем, подходящее для прямой интеграции на печатные платы, для проектов, требующих тактической или промышленной точности, но не способных вместить в себя габариты и стоимость волоконно-оптических гироскопов.Благодаря использованию высокопроизводительных MEMS-структур и малошумных сигнальных цепей, эта серия выводит ключевые показатели производительности на уровень, подходящий для тактических применений. В качестве примеров можно привести такие модели, как MGZ-302 и MGZ-502:модельДиапазон измерения (°/с)Нестабильность смещения (°/ч)Угловое случайное блуждание (°/√ч)Полоса пропускания (-3 дБ, Гц)Повторяемость масштабного коэффициента (ppm)МГЗ-302±3000,0660,0119050МГЗ-401 0.10,015400100МГЗ-502±5000,0990,01614030Нестабильность смещения — ключевой параметр, измеряющий величину дрейфа выходного сигнала гироскопа в условиях постоянной температуры. MGZ-302 обеспечивает нестабильность смещения 0,066°/ч, что позволяет отнести его к диапазону точности тактического класса и сравнить или превзойти характеристики ведущих международных конкурентов. MGZ-401 дополнительно расширяет полосу пропускания до 400 Гц и уменьшает групповую задержку до 1,1 мс, что позволяет регистрировать быстрые изменения ориентации в высокочастотных динамических сценариях. В то же время, эта серия сохраняет основные преимущества технологии MEMS:· Размер: Керамический LCC-корпус с 48 контактами, подходит для прямого поверхностного монтажа на печатную плату.· Потребляемая мощность: Нормальный рабочий ток

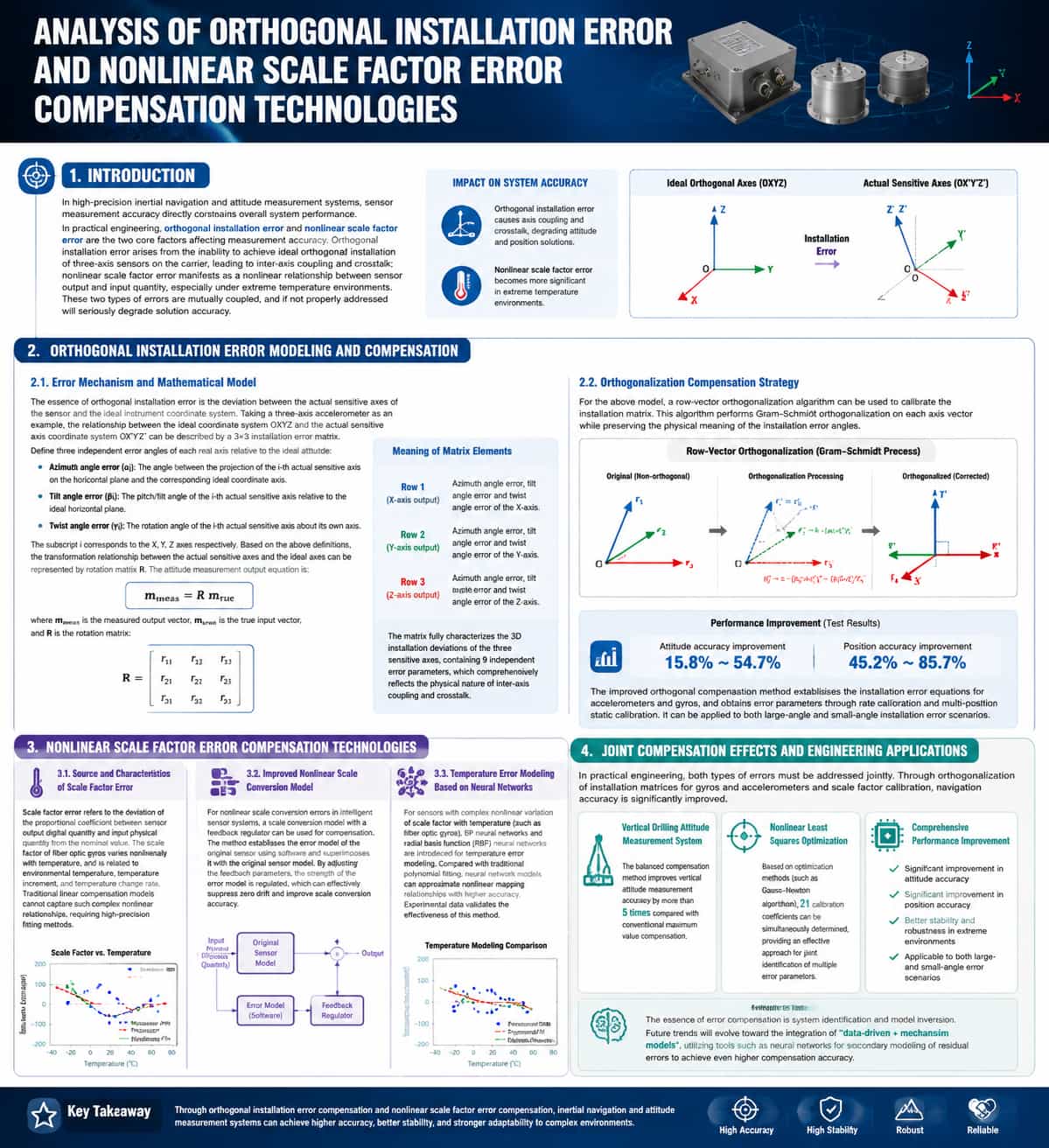

Introduction   In high-precision inertial navigation and attitude measurement systems, sensor measurement accuracy directly constrains the system's overall performance. In practical engineering applications, non-orthogonal mounting errors and nonlinear scale errors are the two primary factors affecting measurement accuracy. Non-orthogonal mounting errors arise from the inability to achieve ideal orthogonal mounting of the tri-axial sensors on the carrier, resulting in inter-axis coupling and crosstalk; nonlinear scale errors manifest as a nonlinear relationship between sensor output and input, a phenomenon particularly pronounced in extreme temperature environments. These two types of errors are coupled; if not properly addressed, they can severely degrade the accuracy of the navigation solution.    Modeling and Compensation of Non-orthogonal Mounting Errors   Error Mechanism and Mathematical Model   The essence of non-orthogonal mounting error lies in the deviation between the sensor's actual sensitive axes and the ideal instrument coordinate system. Taking a tri-axial accelerometer as an example, let OXYZ denote the ideal coordinate system and OX′Y′Z′ denote the coordinate system of the actual sensitive axes; the relationship between them can be described by a 3×3 mounting error matrix. To precisely characterize this error, three independent error angles for each actual axis relative to the ideal orientation are defined as follows:  (Azimuth error): The angle between the projection of the i-th actual sensitive axis onto the horizontal plane and the direction of the ideal coordinate axis.   (Tilt error): The pitch/tilt angle of the i-th actual sensitive axis relative to the ideal horizontal plane.   (Torsion error): The rotation angle of the i-th actual sensitive axis about its own axis. Here, the subscript  corresponds to the X, Y, and Z axes, respectively. Based on these definitions, the transformation relationship between the actual sensitive axes and the ideal axes can be represented by a rotation matrix R, and the attitude measurement output equation is: The rotation matrix R is: The specific meanings of the elements in the matrix are described as follows: Row 1 (corresponding to the actual X-axis output):  represent the azimuth angle error, tilt angle error, and torsion angle error of the X-axis, respectively. Row 2 (corresponding to the actual Y-axis output):  represent the azimuth angle error, tilt angle error, and torsion angle error of the Y-axis, respectively. Row 3 (corresponding to the actual Z-axis output):

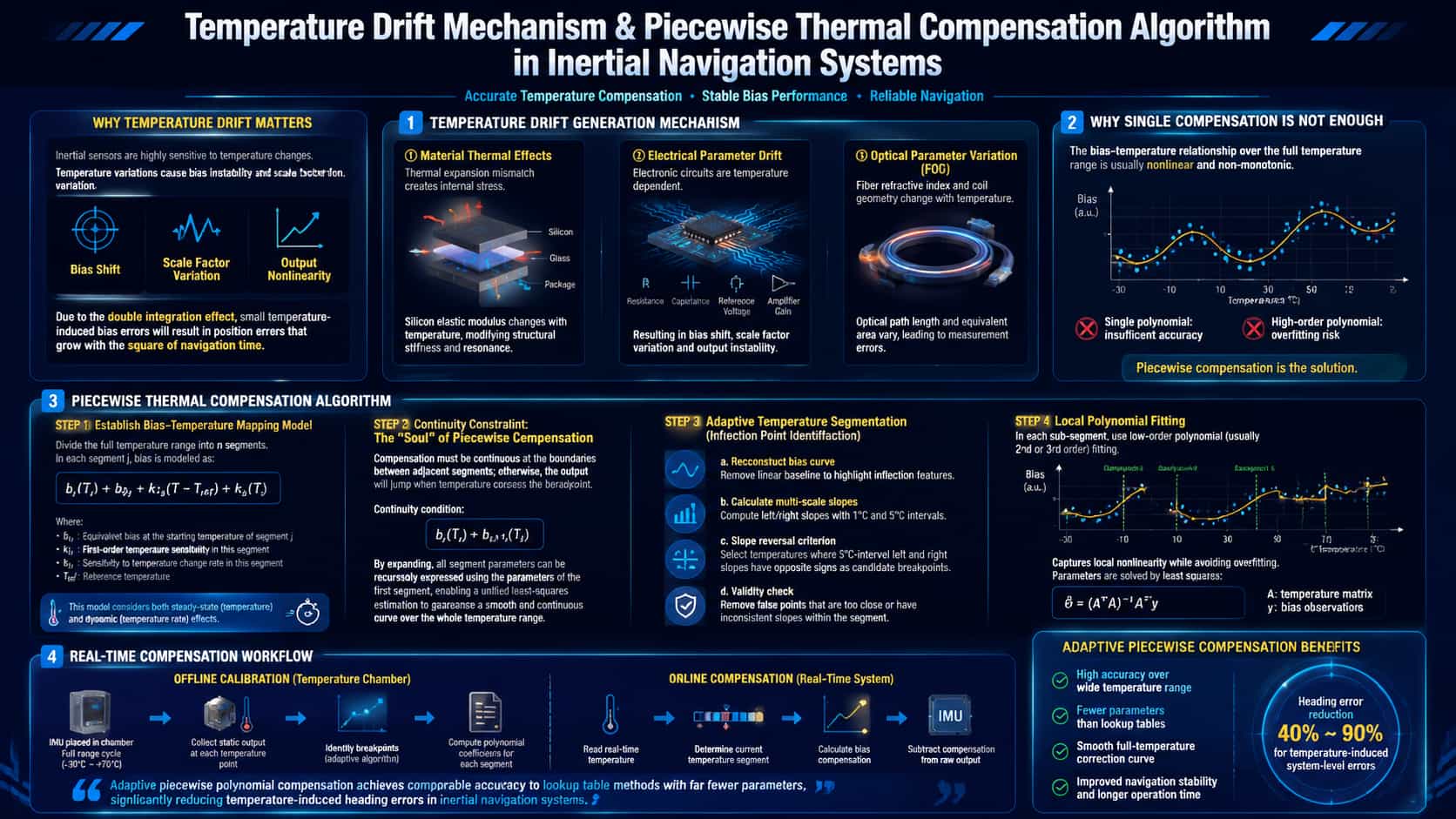

Основные компоненты инерциальных навигационных систем (ИНС) — гироскопы и акселерометры — чрезвычайно чувствительны к колебаниям температуры. Эта чувствительность обусловлена ​​температурной зависимостью физических свойств материалов: изменениями модуля упругости кремниевых микроструктур; термическими напряжениями, вызванными несоответствием коэффициентов теплового расширения (КТР) кремния и стекла в микроэлектромеханических системах (МЭМС); изменениями показателя преломления оптического волокна и геометрии катушки в волоконно-оптических гироскопах; а также температурным дрейфом опорных напряжений и коэффициентов усиления усилителей в электронных схемах. Температурный дрейф особенно критичен из-за «эффекта усиления двойного интегрирования»: вызванное температурой смещение, подверженное двойному интегрированию, присущему навигационным вычислениям, приводит к ошибке позиционирования, которая квадратично расходится со временем навигации. Исследования показывают, что коэффициент температурного дрейфа для MEMS-акселерометров может достигать 0,54 мг/°C, в то время как нестабильность смещения MEMS-гироскопов в широком диапазоне температур может достигать 4,6°/ч — уровни, неприемлемые для тактических применений. Механизмы дрейфа можно разделить на три типа: • Тепловое воздействие на материалы: несоответствие коэффициентов теплового расширения между кремнием и упаковочными материалами создает термическое напряжение, изменяя жесткость и резонансную частоту чувствительной структуры.• Дрейф электрических параметров: вызванные температурой изменения резисторов, конденсаторов и опорных напряжений в схеме обнаружения изменяют масштабный коэффициент и смещение нуля датчика.• Изменение оптических параметров (волоконно-оптические гироскопы): Изменения показателя преломления оптического волокна в сочетании с тепловым расширением и сжатием волоконной катушки изменяют длину оптического пути и эквивалентную площадь. Математические принципы алгоритмов кусочно-линейной компенсации температурного дрейфа Основная задача компенсации температурного дрейфа заключается в построении модели соответствия между смещением и температурой, то есть в определении функции ошибки:Исследования показывают, что адаптивный кусочно-полиномиальный метод может обеспечить точность компенсации, сопоставимую с точностью метода таблиц соответствия, при этом требуя значительно меньшего количества параметров компенсации. Что касается ошибок, связанных с влиянием колебаний температуры на курс на системном уровне, метод компенсации, основанный на разложении Фурье температурных колебаний, может уменьшить ошибку на 40–90%.

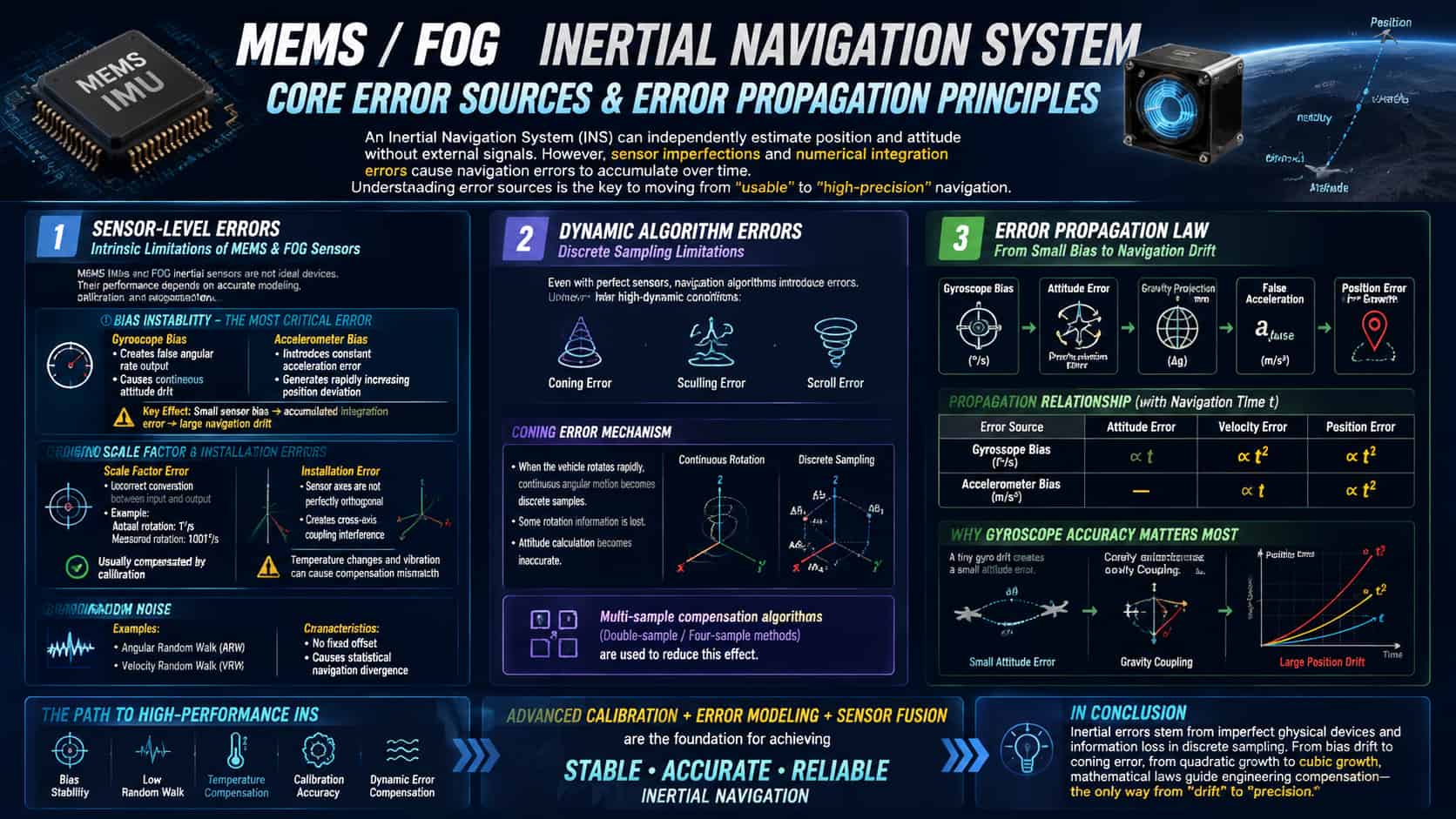

Привлекательность инерциальных навигационных систем заключается в их способности автономно вычислять положение и ориентацию, не полагаясь на какие-либо внешние сигналы. Однако недостатком является то, что ошибки неуклонно накапливаются со временем. Понимание основных источников этих ошибок является важнейшим шагом на пути перехода от системы, которая просто «работает», к системе, которая демонстрирует исключительно высокую эффективность. 1. Ошибки на уровне датчиков: «внутренние недостатки» оборудования. Основные компоненты инерциальной навигационной системы (ИНС) — гироскопы и акселерометры — не являются идеальными датчиками. Анализ ошибок начинается с моделирования и количественной оценки этих «присущие недостатки». Смещение является одним из наиболее критических источников ошибок. Вывод гироскопом ложной угловой скорости в неподвижном состоянии приводит к непрерывному дрейфу ориентации, в то время как смещение акселерометра вносит постоянное отклонение непосредственно в конкретные измерения силы. Смещение акселерометра всего на 0,1 мг может привести к ошибке позиционирования примерно в 50 метров в течение 100 секунд. Опасность смещения заключается не только в самом отклонении, но и в его усилении за счет двойного интегрирования: ошибка позиционирования растет пропорционально квадрату времени. Ошибки масштабирования и ошибки установки классифицируются как структурные ошибки. Неточный масштаб означает, например, неправильную интерпретацию вращения в 1°/с как 1,001°/с; ошибки установки приводят к тому, что три чувствительные оси не являются идеально ортогональными, создавая перекрестные помехи. Хотя такие ошибки обычно можно компенсировать заводской калибровкой, колебания температуры и механические удары могут привести к несоответствию параметров компенсации. С динамической точки зрения, угловое движение монтажного основания вносит дополнительные погрешности в выходные сигналы гироскопа и акселерометра — связанные с угловой скоростью и угловым ускорением — которые достаточно значительны, чтобы потребовать внимания. Случайный шум (например, случайное блуждание углов и случайное блуждание скоростей), хотя и не приводит к постоянному смещению, вызывает у навигационных ошибок признаки статистической случайной дивергенции. 2. Динамические ошибки на уровне алгоритма: подводные камни дискретной выборки Даже при использовании идеальных датчиков сам процесс численного интегрирования вносит ошибки. В условиях высокой динамики, характеризующихся такими факторами, как высокочастотная вибрация и резкие маневры, возникают классические ошибки, известные как «ошибка конуса», «ошибка гребка» и «ошибка скручивания». В качестве примера рассмотрим ошибку конуса: когда вектор угловой скорости транспортного средства быстро вращается в пространстве, дискретная выборка фиксирует угловые приращения только в определенные, конечные моменты времени. Следовательно, непрерывная траектория вектора вращения не может быть точно восстановлена, что приводит к потере информации о вращении. Алгоритмы компенсации конуса с использованием нескольких выборок (например, двух- или четырехвыборочные схемы) специально разработаны для уменьшения этой потери информации. 3. Распространение ошибок: математическая прогрессия от «дифференциала» к «дивергенции» Основные характеристики распространения ошибок в инерциальных навигационных системах можно суммировать следующим образом: ошибки ориентации, вызванные смещением гироскопа, растут линейно со временем навигации, ошибки скорости растут квадратично, а ошибки положения растут кубически; при этом ошибки скорости, вызванные смещением акселерометра, растут линейно со временем навигации, а ошибки положения растут квадратично. Исходя из основных кинематических соотношений: в идеале положение определяется двойным интегрированием удельной силы:  Это уравнение служит основой для коррекции интегрированных алгоритмов навигации, таких как фильтр Калмана. Заключение  Ошибки инерциальной навигации возникают из-за физических несовершенств оборудования и потери информации, присущей дискретной выборке. От дрейфа смещения до конусообразных ошибок и от квадратичной до кубической дивергенции, принципы, раскрываемые математическими формулами, указывают путь к компенсации на инженерном уровне, определяя важнейший путь эволюции инерциальных навигационных систем от «дрейфа» к «точности».

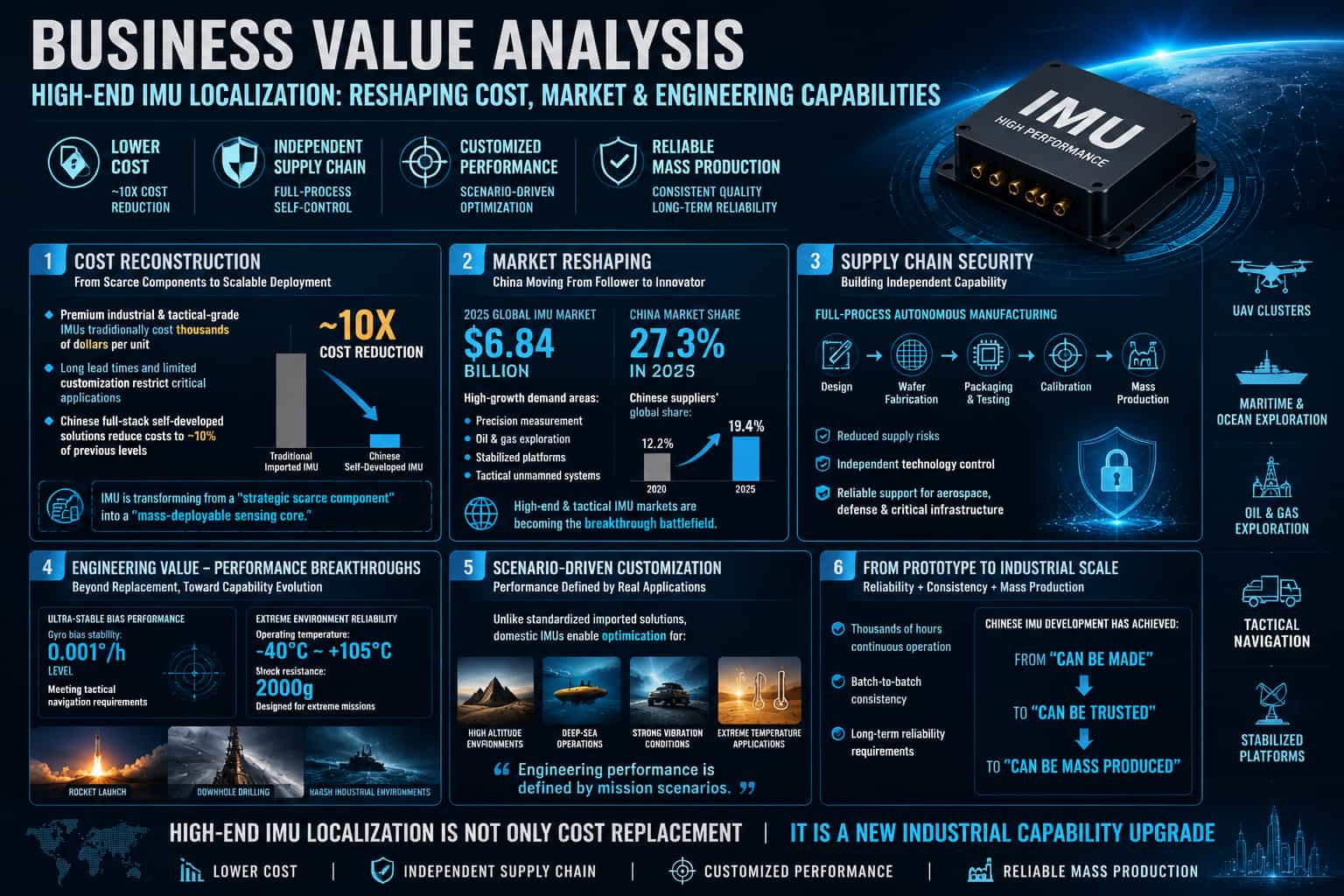

Долгое время каналы закупки высококачественных MEMS-инерциальных измерительных блоков (IMU) были крайне ограничены; пользователям приходилось выбирать из нескольких международных поставщиков, соглашаясь на стандартизированные готовые продукты, сталкиваясь с длительными сроками поставки и переплачивая. Появление локализованных решений в области поставок меняет эту ситуацию. Помимо соответствия эталонным показателям производительности, отечественные поставщики IMU предлагают дифференцированную ценность по четырем ключевым параметрам, оказывая существенное влияние на решения о закупках на рынках промышленного оборудования, робототехники и автономных систем. **Стоимость: от высоких страховых взносов до экономической целесообразности** Основной движущей силой диверсификации поставок является стоимость. Рынок высококачественных инерциальных измерительных блоков (IMU) долгое время характеризовался концентрированным предложением и жесткой ценовой политикой. Отечественные поставщики получают свои ценовые преимущества на трех уровнях: В производстве передовые процессы, такие как упаковка на уровне пластин, значительно повысили выход годной продукции, эффективно амортизируя производственные затраты на каждый чип. Что касается эффективности калибровки, полностью автоматизированные линии используют пакетное параллельное тестирование, что значительно сокращает время и затраты на оборудование, связанные с традиционной калибровкой отдельных изделий. С точки зрения цепочки поставок, локализация всей цепочки создания стоимости — от проектирования чипов до упаковки и тестирования — минимизирует посредников, логистические затраты и таможенные пошлины. В больших масштабах отечественная продукция может продаваться по цене, составляющей 50–70% от цены сопоставимого импорта, что снижает общую стоимость спецификации материалов на 30–60%. Для конечных пользователей это означает более низкие затраты на закупку при эквивалентных характеристиках, а также более предсказуемую структуру затрат в долгосрочной перспективе. **Доставка: от месяцев ожидания до гибкого графика** Длительные сроки поставки импортных инерциальных измерительных блоков (IMU) давно являются проблемой. Доставка высококачественных MEMS-IMU часто занимает недели или даже месяцы с момента заказа. Колебания в глобальных цепочках поставок могут еще больше увеличить эти сроки или даже вызвать сбои. Преимущества локализованных поставок проявляются в двух аспектах: что касается производственных мощностей, то внутри страны создано множество полностью автоматизированных линий калибровки, что гарантирует неизменность планирования мощностей в условиях международной торговли. В плане оперативности отечественные производители могут сократить сроки поставки образцов до нескольких дней. От выбора и проектирования компонентов до отладки и проверки, местные группы технической поддержки оказывают помощь на протяжении всего жизненного цикла — от НИОКР до массового производства — тем самым значительно ускоряя вывод продукции на рынок. Для проектов разработки с жесткими сроками эти преимущества в плане сроков выполнения зачастую оказываются более убедительными, чем одна только цена. Индивидуализация: от стандартизации до конфигурации по запросу. Импортируемые инерциальные измерительные блоки (IMU) в основном представляют собой стандартизированные, готовые к использованию продукты, что вынуждает пользователей принимать фиксированные характеристики. Отечественные поставщики преодолели это ограничение, предложив большую гибкость в настройке: на аппаратном уровне можно настраивать размеры, способы монтажа, типы разъемов и напряжения питания; на программном уровне можно настраивать протоколы связи, форматы вывода данных и сопоставление регистров; а что касается производительности, то такие параметры, как диапазоны измерений, полосы пропускания фильтрации, диапазоны температур калибровки и даже собственные модели компенсации ошибок, могут быть оптимизированы для конкретных сценариев применения. Такая гибкость особенно важна для двух типов пользователей: тех, кому необходимо модернизировать существующие системы, где индивидуальная настройка сводит к минимуму изменения в системе; и тех, кто работает в уникальных условиях, где индивидуальная настройка максимизирует производительность для конкретных сценариев. Поддержка: от технической документации до внедрения системы. В условиях глобальной конкуренции возможности технической поддержки определяются не только скоростью реагирования, но и построением технической экосистемы, которая в значительной степени расширяет возможности пользователя. Что касается всеобъемлющей и интернационализированной документации, отечественные поставщики предоставляют полные технические описания, примечания к применению, типовые проекты и руководства по интеграции, основанные на реальных примерах, как на китайском, так и на английском языках, что позволяет инженерам по всему миру эффективно выбирать компоненты и проектировать устройства. В плане открытой технической экосистемы, отечественные поставщики, как правило, предоставляют полностью открытые руководства по регистрам, исходный код стека протоколов связи и наборы инструментов калибровки, позволяя пользователям осуществлять глубокий контроль над поведением продукта, не полагаясь на закрытые API поставщика. Эта открытость предлагает существенное преимущество, часто отсутствующее в импортных продуктах, что делает их особенно подходящими для научно-исследовательских групп с потребностями в глубокой настройке системы. Что касается профессиональных групп поддержки, инженеры с большим опытом работы в отрасли помогают пользователям с точным выбором и оценкой решений на этапе предпродажной подготовки, а также помогают решать сложные вопросы, такие как интеграция аппаратного и программного обеспечения и слияние данных, на этапе НИОКР. Такое профессиональное сотрудничество эффективно снижает риски системной интеграции для пользователей и сокращает время выхода на рынок. Для сложных промышленных и автомобильных применений исчерпывающая техническая документация, открытая техническая экосистема и профессиональное техническое сотрудничество в совокупности обеспечивают высокое качество поставки. Заключение Стоимость, сроки поставки, индивидуальная настройка и поддержка — эти четыре преимущества образуют полный цикл создания ценности: преимущества в стоимости снижают барьеры для закупок, преимущества в сроках поставки гарантируют соблюдение графиков проекта, преимущества в индивидуальной настройке отвечают дифференцированным потребностям, а преимущества в поддержке устраняют технические препятствия.

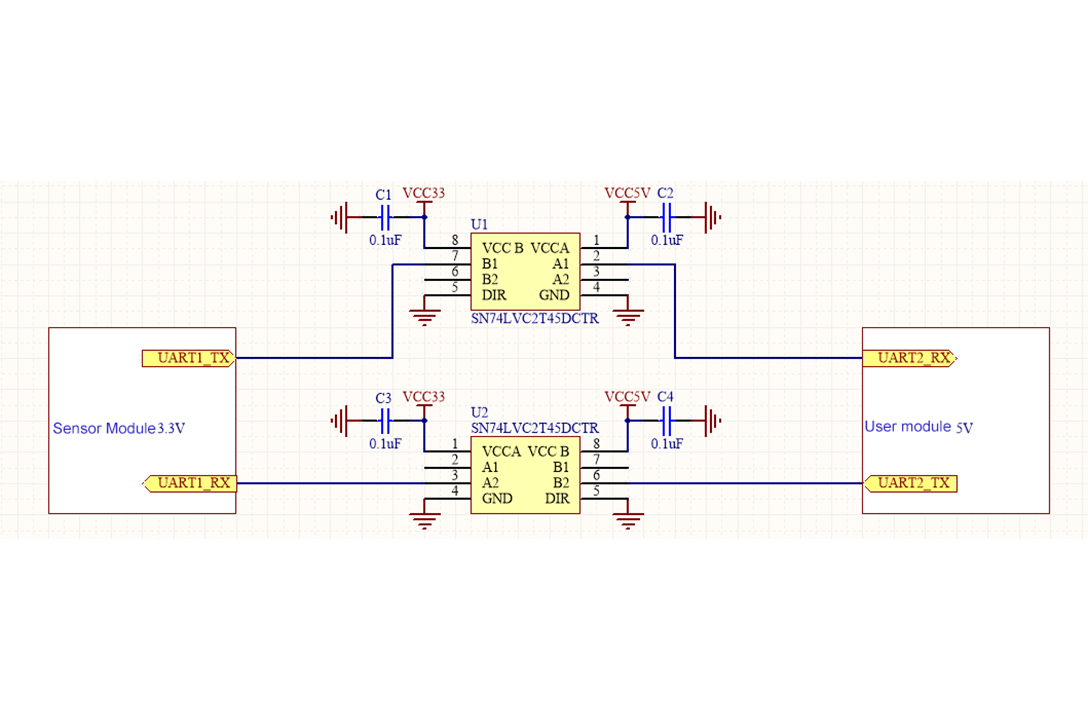

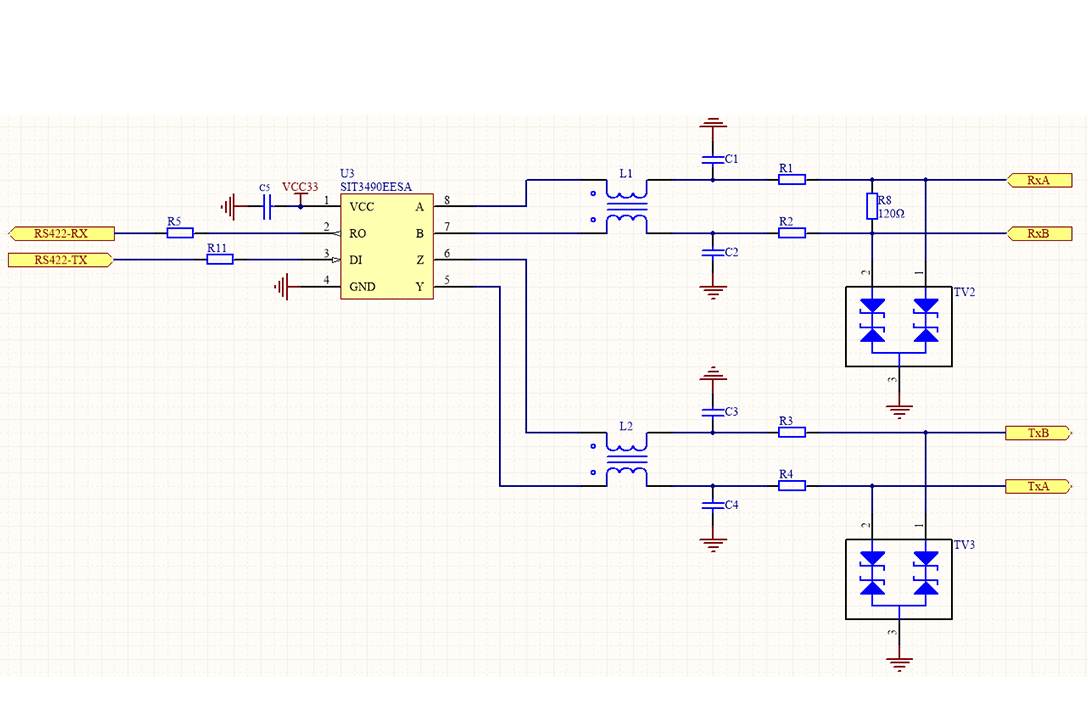

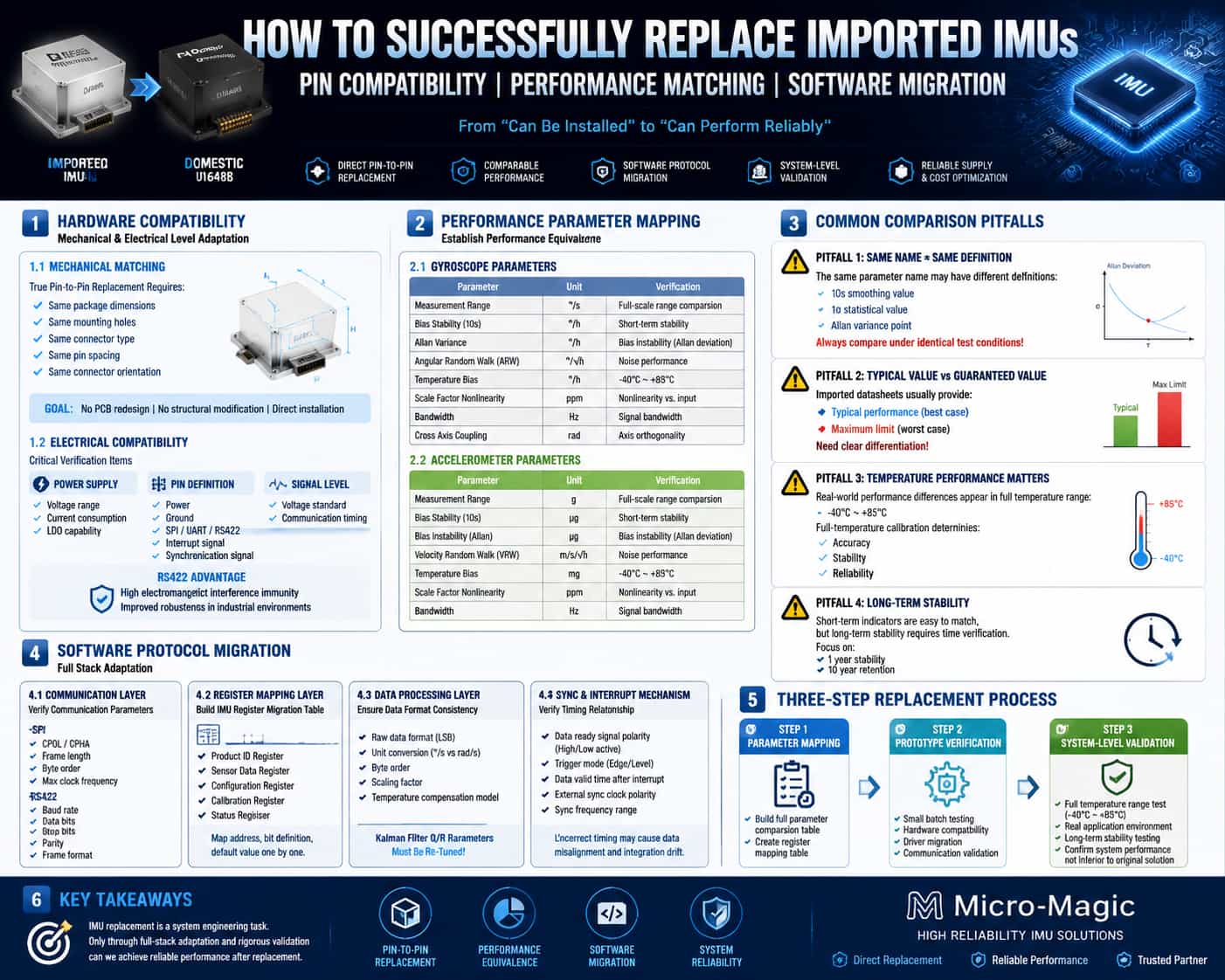

1. Введение Замена инерциального измерительного блока (ИМБ) — гораздо более сложная задача, чем простая замена микросхемы. Замена ИТБ предполагает адаптацию на системном уровне на нескольких уровнях, включая механическое крепление, электрические соединения, протоколы связи, отображение регистров и конвейеры обработки данных. В этой статье систематически описываются практические шаги и технические аспекты процесса замены ИТБ, с акцентом на три измерения: совместимость выводов оборудования, оценка параметров производительности и миграция программных протоколов. 2. Совместимость контактов: механическая и электрическая адаптация. 2.1. Механические размеры и способы крепления Первый уровень совместимости контактов — это механическая совместимость. В высококачественных инерциальных измерительных блоках (IMU) часто используется модульная компоновка; физические размеры, расположение монтажных отверстий и типы разъемов напрямую определяют возможность «прямой замены». Для осуществления замены без модификации печатной платы или корпуса эти механические параметры должны совпадать в соотношении 1:1. На практике ключевые факторы, которые необходимо проверить, включают: размеры модуля (длина, ширина, высота), диаметр и расположение монтажных отверстий, модели разъемов и шаг контактов, а также ориентацию разъема и механизмы фиксации. Хотя некоторые заменяющие изделия имеют оптимизированные размеры, полезные для новых конструкций, эти изменения могут создавать проблемы при монтаже в существующие системы, что потенциально может потребовать разработки адаптерных кронштейнов. 2.2. Определение электрических контактов и уровни сигналов После механической совместимости следует электрическая совместимость. Основные элементы проверки включают: напряжение питания и потребляемую мощность, определение функций выводов (питание, заземление, интерфейсы связи, сигналы прерывания/синхронизации) и стандарты уровня сигнала. В качестве примера рассмотрим интерфейс SPI: некоторые заменяющие продукты используют дифференциальные интерфейсы RS-422. RS-422 обеспечивает подавление синфазных помех, превышающее 80 дБ — улучшение на 30–40 дБ по сравнению с однополярными сигналами, — что имеет решающее значение для надежности системы в условиях высокой электромагнитной совместимости (например, в промышленных электроприводах). Однако преобразование между RS-422 и SPI предполагает перепроектирование протокольного уровня; это не просто замена нескольких проводов. 2.3. Вопросы электропитания и синхронизации Наиболее часто упускаемые из виду аспекты совместимости выводов — это время включения и различия в энергопотреблении. Если заменяемый продукт потребляет больше энергии, чем оригинал, необходимо проверить нагрузочную способность LDO (низкодомерного стабилизатора напряжения) существующего источника питания. Различия во времени инициализации при включении также имеют решающее значение; некоторым заменяющим продуктам может потребоваться более длительное время стабилизации при включении, что потребует дополнительной задержки в контроллере перед началом считывания данных. Кроме того, некоторые модули демонстрируют импульсные помехи в момент включения, что требует добавления фильтрующих конденсаторов на входе источника питания. 3. Сравнительный анализ параметров: точное сопоставление показателей производительности. 3.1. Ключевые параметры для сравнительной оценки параметров. Суть параметрического бенчмаркинга заключается в установлении «соотношения эквивалентности характеристик» между заменяющим продуктом и исходным продуктом. Ключевые параметры бенчмаркинга включают: Гироскоп: диапазон измерений (°/с), стабильность смещения (°/ч), нестабильность смещения (°/ч, дисперсия Аллана), угловое случайное блуждание (°/√ч), полное температурное смещение (°/ч), нелинейность масштабного коэффициента (ppm), полоса пропускания (Гц) и перекрестная связь (рад). Акселерометр: диапазон измерений (г), стабильность смещения (мкг), нестабильность смещения (мкг, дисперсия Аллана), случайное блуждание скорости (м/с/√ч), полное температурное смещение (мг), нелинейность масштабного коэффициента (ppm) и полоса пропускания (Гц). 3.2. Основные подводные камни бенчмаркинга Ошибка 1: Различные определения метрик. Хотя все они могут быть обозначены как «стабильность смещения», некоторые производители используют сглаженное значение за 10 секунд, другие — статистическое значение 1σ, а третьи — значение точки перегиба на графике дисперсии Аллана. Сравнения должны проводиться в идентичных условиях тестирования. Ошибка 2: Типичные значения против максимальных значений. В технических характеристиках импортных товаров часто указываются как типичные, так и максимальные значения, тогда как в товарах-заменителях может быть указан только верхний предел (≤). При проведении сравнительных тестов крайне важно различать «типичные характеристики» и «гарантированные характеристики». Ошибка 3: Игнорирование характеристик при всех рабочих температурах. Оценка параметров при комнатной температуре относительно проста; истинная разница в производительности часто проявляется во всем диапазоне рабочих температур (от -40°C до 85°C). Импортные изделия выигрывают от заводской калибровки, охватывающей весь диапазон температур, что является ключевым фактором их превосходной производительности. Если же изделия-заменители калибруются только при комнатной температуре, их производительность может значительно ухудшиться при экстремальных температурах. Ловушка 4: Долгосрочная стабильность. Краткосрочные показатели, указанные в технических характеристиках, легко оценить, но для проверки долгосрочных показателей, таких как стабильность в течение года или сохранение данных в течение десяти лет, требуется время. Это представляет собой наиболее сложный «барьер зрелости инженерных решений», который необходимо преодолеть продуктам-заменителям. 4. Портирование программных протоколов: Полная адаптация стека от физического уровня к прикладному Перенос программного обеспечения — наиболее сложный и часто недооцениваемый аспект замены инерциального измерительного блока (IMU). Даже если распиновка и параметры идеально совпадают, система не будет работать, если программные слои несовместимы. 4.1. Уровень протокола связи Во-первых, необходимо проверить тип интерфейса связи — SPI, I2C, UART или RS422 — и его конкретные параметры. В качестве примера рассмотрим SPI: параметры, которые необходимо проверить, включают полярность тактового сигнала (CPOL) и фазу тактового сигнала (CPHA), длину кадра (8/16/32 бит), порядок байтов данных (big-endian/little-endian) и максимальную тактовую частоту. В связи по протоколу SPI необходимо корректно обрабатывать «межпередатчиковую задержку» — минимальный интервал между двумя командами SPI — чтобы избежать ошибок чтения данных. Для RS422 требуется проверка таких параметров, как скорость передачи данных, биты данных, стоповые биты, биты четности и формат кадра. 4.2. Уровень отображения регистров Это основная проблема переноса программного обеспечения. Практически невозможно добиться идеального совпадения характеристик инерциальных измерительных блоков (IMU) от разных производителей в отношении распределения адресов регистров, форматов данных и определений управляющих битов. Ключевые категории регистров, требующие переноса, включают: регистры идентификации продукта (для проверки канала связи), регистры данных датчиков (адреса и разрядность могут отличаться), регистры конфигурации (диапазон измерений, фильтрация, частота дискретизации), регистры калибровки (адреса для коррекции смещения и масштабного коэффициента) и регистры состояния (определения битов для флагов ошибок и флагов готовности данных). На практике следует создать «таблицу сопоставления регистров» для сопоставления адреса, определений битов и значений по умолчанию каждого ключевого регистра из исходного продукта с заменяющим продуктом. Для функций, отсутствующих в заменяющем продукте, необходимо внести изменения на уровне драйвера или удалить соответствующие вызовы. 4.3. Уровень обработки данных Различия могут существовать в формате выходных данных датчика (младший значащий бит против физических единиц), единицах измерения (°/с против рад/с), порядке байтов и масштабирующих коэффициентах. Если заменяющий продукт выдает физические величины напрямую, а исходный продукт — необработанные значения младшего значащего бита, необходимо добавить интерфейс преобразования единиц измерения в слой драйвера. Модели компенсации ошибок также могут различаться; например, импортируемые продукты могут иметь встроенную компенсацию полиномом первого порядка, тогда как заменяющий продукт может поддерживать модели температурной компенсации более высокого порядка, что потребует расширения интерфейса компенсации. Матрицы шума Q и R для фильтра Калмана должны быть перекалиброваны на основе характеристик стохастического блуждания заменяющего продукта; исходные параметры не могут быть использованы повторно напрямую. 4.4. Механизмы синхронизации и прерываний Параметры, такие как полярность (активный высокий/низкий уровень), режим запуска (фронт/уровень) и временная зависимость (задержка между сигналом готовности данных и действительными данными) сигнала готовности данных, могут изменяться. Также необходимо проверить полярность и частотный диапазон внешнего синхронизирующего тактового генератора. Неправильное обращение может привести к рассогласованиям во времени сбора данных и накоплению ошибок в оценке ориентации. 5. Заключение Замена инерциального измерительного блока (IMU) — это систематическая инженерная задача, гораздо более сложная, чем простая замена компонентов «по контактам». На аппаратном уровне необходимо проверить полную совместимость в отношении механических размеров, назначения контактов и последовательности включения питания. На уровне параметров требуется пошаговое сравнение в идентичных условиях тестирования, с особым вниманием к производительности во всем диапазоне температур и долговременной стабильности. На программном уровне необходима полная адаптация стека, охватывающая все, от протоколов связи и отображения регистров до конвейеров обработки данных. На практике рекомендуется «трехэтапная» стратегия: во-первых, составить исчерпывающий список сравнения параметров и таблицу сопоставления регистров; во-вторых, провести проверку совместимости оборудования и портирование драйверов с использованием небольшой партии образцов; и в-третьих, выполнить проверку производительности системы на системном уровне во всем диапазоне температур и в реальных условиях эксплуатации, чтобы подтвердить, что общая производительность системы с замененным компонентом не уступает исходному решению. Только благодаря этому процессу можно успешно перейти от простого «подгонки детали» к достижению «оптимальной производительности системы».

1. Обзор Инерциальные измерительные блоки (ИМБ) являются ключевыми датчиками в таких областях, как беспилотные летательные аппараты, робототехника, автономное вождение и высокоточная геодезия. Долгое время рынок высококачественных MEMS-ИМБ доминировали несколько зарубежных производителей. Однако в последние годы различные отечественные продукты успешно сравнялись с основными международными моделями по техническим характеристикам, размерам корпуса и протоколам интерфейса, предлагая конечным пользователям более разнообразные варианты поставок. В этой статье выбраны четыре группы репрезентативных эталонных моделей — ADIS16488 против U16488, ADIS16495 против U16495, STIM300 против U6300 и HG4930 против U4930 — и проведено всестороннее сравнение их параметров, охватывающее такие аспекты, как гироскопы, акселерометры, физические характеристики и адаптивность к окружающей среде. 2. Обзор сравнений ключевых параметров 2.1. ADIS16488 против U16488 МодельADIS16488 (импортный)U16488 (внутренний)Тип10-осевой (+ магнитометр + барометр)10-осевой (+ магнитометр + барометр)Упаковка (мм)47 × 44 × 1447 × 44 × 14 (внешняя замена)Диапазон гирокомпаса (°/с)±450±500Нестабильность гирофокусировки (°/ч)5.10,8Гироскопическое угловое случайное блуждание (°/√h)0,260.2Диапазон акселерометра (г)±18±16Нестабильность смещения акселерометра (мг)0,070,03Скорость по данным акселерометра. Случайное блуждание (м/с/).√h)0,0290,04ИнтерфейсСПИSPI/UARTРабочее напряжение3В ~ 3,6В3В ~ 3,6ВРабочая температура-40°C ~ 105°C-40°C ~ 80°C Результаты сравнительного анализа: U16488 полностью совместим с ADIS16488 по размерам корпуса, назначению выводов и интерфейсу SPI, что обеспечивает бесшовную замену. Его нестабильность смещения гиромотора на порядок превосходит показатели импортной модели, значительно повышая долговременную стабильность оценки ориентации. Хотя его максимальная рабочая температура немного ниже, он идеально подходит для стандартных промышленных применений и БПЛА, предлагая явные преимущества в общей экономической эффективности и стабильности поставок. 2.2. ADIS16495 против U16495 МодельADIS16495 (импортный)U16495 (внутренний)Тип6-осевой6-осевойУпаковка (мм)47 × 44 × 1447 × 44 × 14 (Внешняя замена)Диапазон гирокомпаса (°/с)±450±500Нестабильность гирофокусировки (°/ч)0,8 – 3,30.3Гироскопическое угловое случайное блуждание (°/√h)0,090.1Диапазон акселерометра (г)±8g±20 г (±40 г по желанию)Нестабильность смещения акселерометра (мг)0,05 мг0,01 мгСкорость по данным акселерометра. Случайное блуждание (м/с/).√h)0,0080,03ИнтерфейсСПИSPI/UARTРабочее напряжение3В – 3,6В3В ~ 3,6ВРабочая температура−40°C – 105°C-40°C ~ 80°CРезультаты сравнительного анализа: U16495 полностью совместим с ADIS16495 по механическим размерам и электрическим интерфейсам, что позволяет производить прямую замену без модификации оборудования. Он отличается нестабильностью смещения гироскопа всего 0,3°/ч и расширенным диапазоном измерения акселерометра (±20g, с опциональным ±40g), что делает его подходящим для высокодинамичных приложений. Обладая общими характеристиками, соответствующими или превосходящими характеристики оригинального продукта, он служит надежной отечественной альтернативой для высококлассных навигационных и управляющих систем. 2.3. STIM300 против U6300 МодельSTIM300 (импортный)U6300 (бытовой)Тип9-осевой (+ инклинометр)9-осевой (+ инклинометр)Габариты/Вес38,6×44,8×21,5 мм / 55 г38,6×44,8×10 мм / 50 гПотребление электроэнергии1,5 Вт1,4 ВтДиапазон работы гироскопа (°/с)±400±450Нестабильность смещения гироскопа (°/ч)0,3 - 0,50,1 - 0,5Гироскопическое угловое случайное блуждание (°/√h)0,150,03Диапазон акселерометра (г)±10±20Нестабильность смещения акселерометра (мг)0,0060,01Скорость по данным акселерометра. Случайное блуждание (м/с/).√h)0,0240,02ИнтерфейсRS422RS422Рабочее напряжение5V5VРабочая температура−40°C ~ 85°C−40°C ~ 85°C Результаты сравнительного анализа: Несмотря на меньшую толщину и вес, U6300 соответствует STIM300 по интерфейсу RS422 и характеристикам питания, что обеспечивает легкую замену. Его угловое случайное смещение (0,03°/√h) значительно превосходит импортный продукт, а также демонстрирует более низкий уровень шума угловых измерений, что делает его особенно подходящим для задач высокоточной наводки и стабилизации. Он предлагает соответствующий диапазон рабочих температур и всестороннее соответствие характеристикам, при этом некоторые параметры даже превосходят эталонные.2.4. HG4930 против U4930МодельHG4930 (импортный)U4930 (для внутреннего рынка)Тип

Инерциальные датчики, включая акселерометры, гироскопы и инерциальные измерительные блоки (ИМБ), являются основными компонентами авиационных навигационных, наводящих и управляющих систем; их характеристики и надежность напрямую определяют безопасность полетов и успех миссии. Проекты, связанные с инерциальными датчиками в авиационном секторе, предполагают управление полным жизненным циклом, начиная от квалификации и сертификации, поставки и приемки, заканчивая исследованиями и разработками по индивидуальному заказу и технической поддержкой. В данной статье представлен технический анализ этих четырех аспектов с использованием международных стандартных систем и инженерной практики.1. Квалификация авиационных проектовДля выхода на рынок авиационной техники инерциальные датчики должны пройти ряд строгих процессов квалификации и сертификации. Эти процессы охватывают множество аспектов, включая адаптивность оборудования к окружающей среде, безопасность программного обеспечения, обеспечение качества аппаратной части и проверку соответствия техническим стандартам.Сертификация по адаптации к условиям окружающей среды: RTCA DO-160, *Условия окружающей среды и процедуры испытаний бортового оборудования*, является основным стандартом для испытаний авионики в условиях окружающей среды и признан Международной организацией по стандартизации (ISO) в качестве де-факто международного стандарта ISO-7137. Этот стандарт определяет минимальные условия и процедуры испытаний в условиях окружающей среды для всего спектра бортового оборудования, от легких самолетов общего назначения и вертолетов до больших реактивных лайнеров и сверхзвуковых самолетов. DO-160 включает более 20 испытаний, в том числе на температуру, вибрацию, удары, влажность, высоту, водонепроницаемость и пылезащиту, устойчивость к солевому туману и грибкам, электромагнитную совместимость (ЭМИ/ЭМС), воздействие молнии, электростатический разряд, а также входную мощность и переходные процессы напряжения.Сертификация программного и аппаратного обеспечения: DO-178, *Рекомендации по сертификации программного обеспечения в бортовых системах и оборудовании*, является золотым стандартом сертификации безопасности авиационного программного обеспечения. Он классифицирует программное обеспечение по уровням обеспечения безопасности от A до E, при этом уровень A применяется к наиболее важным функциям обеспечения безопасности полетов. DO-254, *Руководство по обеспечению безопасности проектирования бортового электронного оборудования*, рассматривает вопросы обеспечения безопасности проектирования сложного электронного оборудования. Сертификация инерциальных навигационных систем обычно требует, чтобы программное обеспечение соответствовало стандартам DO-178B/C уровня A, а аппаратное обеспечение — стандартам DO-254 уровня A.Технический стандарт (TSO): TSO — это минимальный стандарт производительности, установленный Федеральным управлением гражданской авиации США (FAA); производители должны получить разрешение TSO (TSOA) до того, как их оборудование может быть установлено на сертифицированные воздушные суда. К стандартам TSO, относящимся к инерциальным навигационным системам, относятся TSO-C4c (гироскопы), TSO-C5f (системы определения положения и курса), TSO-C6e (гироскопы направления), TSO-C88b (автопилоты) и TSO-C201 (AHRS), а также другие. Ссылки на стандарты GJB: Квалификация для китайских военных проектов инерциальных датчиков в основном основана на системе управления качеством GJB 9001C, процедуре квалификации предприятий-производителей оборудования и серии стандартов экологических испытаний GJB 150; технически они имеют общее происхождение со стандартами MIL-STD и DO. 2. Условия поставкиТехнические условия поставки инерциальных датчиков охватывают проверку качества продукции, критерии приемки, упаковку и транспортировку, а также поставку документации, обеспечивая контроль качества и отслеживаемость на протяжении всего процесса от отправки с завода до установки на летательный аппарат.Контроль качества и приемка: При поставке инерциальные датчики авиационного класса проходят следующие этапы: заводская инспекция (полное тестирование параметров и калибровка при различных температурах), приемочная инспекция (повторное тестирование по прибытии) и квалификационная инспекция (сертификационные испытания). Технические условия для бортовых инерциальных навигационных систем охватывают технические требования, методы испытаний, правила инспекции и упаковку/транспортировку; технические условия для гражданских ИМУ для БПЛА подробно описывают уровни классификации и требования к техническому обслуживанию.Упаковка и транспортировка: Упаковка для военного инерциального навигационного оборудования соответствует стандарту MIL-STD-2073-1 (индивидуальная упаковка военного уровня B), определяющему методы предотвращения коррозии и механических повреждений для обеспечения целостности во время хранения и многократных циклов транспортировки; маркировка соответствует стандарту MIL-STD-129. Для применения в гражданской авиации используются стандарты DO-160 и связанные с ними спецификации, описывающие конкретные требования к защите от влаги, ударов и электростатического разряда.Документация: Как правило, в комплект поставки входят технические характеристики продукции, протоколы испытаний (экологические испытания, испытания на электромагнитную совместимость, испытания на долговечность и т. д.), сертификаты калибровки, декларации соответствия (DoC), руководства пользователя и руководства по техническому обслуживанию. Для продукции, сертифицированной по стандартам DO-178/DO-254, также требуется полный пакет данных по обеспечению качества программного и аппаратного обеспечения. 3. Разработка на заказВ авиационных приложениях часто требуются инерциальные датчики, разработанные с учетом конкретных задач; различные платформы (самолеты, вертолеты, БПЛА) и профили задач (гражданская авиация, военная сфера, научные исследования) предъявляют различные требования к точности, размерам, весу, энергопотреблению (SWaP), протоколам интерфейса и адаптации к окружающей среде.Настройка оборудования: Разработка на заказ включает в себя выбор и конфигурацию датчиков (выбор между такими технологиями, как MEMS, волоконно-оптические или лазерные гироскопы), настройку форм-факторов и механических интерфейсов (например, модификацию корпуса для соответствия конкретным монтажным пространствам), выбор разъемов (например, фильтрованные разъемы MIL-Spec 38999) и усовершенствования конструкции для повышения устойчивости к воздействию окружающей среды (вибро- и ударопрочность, широкий диапазон рабочих температур).Настройка программного обеспечения и алгоритмов: это включает в себя настройку протоколов связи (RS-232/422/485, ARINC, CAN и т. д.), конфигурацию форматов и скорости вывода данных, оптимизацию алгоритмов объединения данных с датчиков, а также программирование с учетом эффектов рычага и ориентации крепления. Некоторые поставщики также предлагают разработку нестандартных систем тестирования и специализированных программных средств.Процесс индивидуальной настройки: Типичный рабочий процесс индивидуальной разработки включает анализ требований, проектирование решения, изготовление прототипа, проверку в условиях окружающей среды (например, испытания по стандарту DO-160), системную интеграцию и летные испытания. Многие поставщики обладают собственными производственными мощностями полного цикла — от изготовления микроэлектромеханических пластин до калибровки инерциальных измерительных блоков — что обеспечивает контроль качества продукции, изготовленной по индивидуальному заказу. 4. Техническая поддержкаТехническая поддержка является важнейшим компонентом полного жизненного цикла обслуживания инерциальных датчиков, охватывающим всю цепочку от консультаций по выбору и системной интеграции до ввода в эксплуатацию на месте, диагностики неисправностей и технического обслуживания/калибровки.Поддержка при выборе и интеграции: Поставщики обычно предоставляют оценочные комплекты, чтобы помочь клиентам проверить производительность на ранних этапах проекта. Технические специалисты оказывают помощь клиентам на протяжении всего процесса — от выбора датчиков и согласования интерфейсов до системной интеграции — решая инженерные задачи, такие как слияние данных, преобразование системы координат и компенсация ошибок. Некоторые производители предлагают круглосуточную техническую поддержку, охватывающую весь рабочий процесс, от выбора и интеграции до слияния данных.Услуги по калибровке и техническому обслуживанию: Инерциальные датчики требуют периодической калибровки после длительного использования для компенсации дрейфа смещения и изменений масштабного коэффициента. Поставщики, имеющие авиационные сертификаты (например, EASA Part 21G и системы управления качеством EN9100), могут предоставлять услуги по калибровке и техническому обслуживанию, соответствующие авиационным стандартам. Некоторые производители также предоставляют данные о среднем времени безотказной работы (MTBF).Партнерство на протяжении всего жизненного цикла: ведущие поставщики инерциальных датчиков предлагают не только стандартные продукты; они выстраивают партнерские отношения, охватывающие весь жизненный цикл продукта — от концептуального проектирования, прототипирования и поддержки сертификации летной годности до серийного производства и долгосрочного технического обслуживания. Эта модель снижает проектные риски и сокращает циклы НИОКР для клиентов, обеспечивая при этом устойчивую надежность авиационных инерциальных датчиков в сложных условиях эксплуатации. 5. Заключение Применение инерциальных датчиков в авиации создало комплексную систему, охватывающую все аспекты: от сертификации (DO-160/DO-178/DO-254/TSO) и спецификаций поставки (упаковка и приемочный контроль MIL-STD-2073) до специализированных исследований и разработок (гибкая адаптация аппаратного и программного обеспечения) и технической поддержки (услуги на протяжении всего жизненного цикла). Понимание и эффективное использование этой многоуровневой системы стандартов и услуг имеет важное значение для успешного применения инерциальных датчиков в авиационных проектах.

Инерциальные датчики, включая акселерометры, гироскопы и инерциальные измерительные блоки (ИМБ), являются основными компонентами систем навигации, наведения и управления в авиационной, аэрокосмической, морской и оборонной отраслях; их адаптивность к окружающей среде и долговременная надежность напрямую определяют эффективность боевых систем. Военные инерциальные датчики должны проходить строгую проверку на воздействие окружающей среды (Environmental Stress Screening, ESS), в ходе которой применение соответствующих воздействий окружающей среды, таких как термические и механические нагрузки, ускоряет проявление скрытых внутренних дефектов до отказов, что позволяет впоследствии устранить их. В международной оборонной и аэрокосмической промышленности создана комплексная система тестирования и проверки инерциальных датчиков, основанная на таких стандартах, как военные стандарты США (MIL-STD), ISO, IEEE и стандарт авионики RTCA DO-160. В данной статье рассматриваются три ключевые категории испытаний — циклические испытания при высоких/низких температурах, испытания на вибрацию/удары и испытания на старение — с точки зрения как стандартных рамок, так и технических основ. 1. Испытание на езду при высоких/низких температурах Испытания на циклическую работу при высоких и низких температурах направлены на оценку стабильности работы и структурной целостности инерциальных датчиков при воздействии переменных экстремальных температур. Колебания температуры могут вызывать дрейф критически важных параметров, таких как смещение датчика и масштабный коэффициент, что, в свою очередь, влияет на общую точность системы. Международные стандарты: MIL-STD-810 описывает процедуры испытаний на воздействие высоких и низких температур, охватывающие как условия эксплуатации, так и условия хранения. В рамках MIL-STD-883 метод 1010 (температурные циклы) определяет «Условие B» — диапазон от -55°C до 125°C с количеством циклов до 100, — а метод 1011 подробно описывает процедуры испытаний на термоудар. В авиационной отрасли раздел 5 RTCA DO-160 конкретно регулирует процедуры испытаний на изменение температуры. Кроме того, ISO 16063-34:2019 определяет методы испытаний чувствительности при фиксированных температурах с точки зрения калибровки датчиков, охватывающие диапазон от -190°C до 800°C. Основные технические характеристики: Ключевые параметры испытаний на температурные циклы включают диапазон температур (например, от -55°C до +85°C или +125°C), скорость изменения температуры, время выдержки и количество циклов. В практических испытаниях обычно используются температурный диапазон от -55°C до +85°C, время выдержки 30 минут и скорость изменения температуры 5–10°C/мин. Выбор соответствующей скорости имеет решающее значение: чрезмерно высокая скорость может превысить пределы тепловой инерции устройства, что приведет к ложным сбоям, в то время как чрезмерно низкая скорость может неэффективно выявлять дефекты. Что касается оценки производительности, после циклов необходимо измерять такие параметры, как стабильность смещения и повторяемость масштабного коэффициента; например, для конкретной инерциальной навигационной системы требуется, чтобы ошибка выходного сигнала угла ориентации составляла ≤0,15° в диапазоне от -55°C до +85°C. Стандарт MIL-STD-810 подчеркивает необходимость адаптации профилей испытаний в зависимости от типа платформы (например, самолеты, вертолеты, транспортные средства). 2. Испытания на вибрацию и удары Вибрационные и ударные испытания имитируют механические условия, которым подвергаются инерциальные датчики во время запуска, полета, посадки и транспортировки, проверяя их структурную целостность и точность выходных данных при динамических нагрузках. Международные стандарты: MIL-STD-810 Метод 514 (Вибрация) и Метод 516 (Удар) являются основными стандартами в этой области. Метод 514.7 определяет процедуры и требования к спектральной плотности для испытаний на случайную вибрацию (например, 25 g, 10-часовое испытание на случайную вибрацию). MIL-STD-202 Метод 213 описывает процедуры испытаний на механический удар (например, 50 g, полусинусоидальный импульс длительностью 11 мс). Серия стандартов ISO 16063 обеспечивает методологическую основу для калибровки датчиков вибрации и удара: Часть 21 охватывает калибровку вибрации путем сравнения с эталонным датчиком; Часть 22 охватывает калибровку удара; и Часть 43 охватывает калибровку акселерометра на основе идентификации параметров модели. Раздел 8 RTCA DO-160 охватывает синусоидальную и случайную вибрацию в диапазоне от 5 Гц до 2000 Гц. Технические особенности: Вибрационные испытания, как правило, включают два режима: синусоидальную развертку и случайную вибрацию. Спектральная плотность мощности для случайной вибрации должна быть адаптирована к типу платформы — например, требуется спектральная плотность 0,04 g²/Гц в диапазоне от 20 Гц до 2000 Гц. В испытаниях на удар обычно используются полусинусоидальные импульсы с характерными параметрами, включающими пиковые ускорения 50–400 g и длительность от 2 до 35 мс. Во время испытаний выходной сигнал датчика должен контролироваться в режиме реального времени в условиях вибрации или удара, при этом особое внимание следует уделять таким аномалиям, как дрейф нулевого смещения, изменения масштабного коэффициента и прерывания сигнала. Стандарт MIL-STD-810 подчеркивает, что уровни жесткости испытаний должны основываться на измеренных данных об окружающей среде, а не на произвольном выборе; такой «ориентированный на данные» подход заслуживает пристального внимания в инженерной практике. 3. Тесты для выявления признаков старения Предварительный отбор по признаку старения (также известный как отбор по признаку воздействия окружающей среды или ESS) — это критически важный процесс, использующий ускоренное воздействие окружающей среды для исключения изделий, склонных к преждевременным отказам, и обеспечения стабильности качества партий. Международные стандарты: MIL-STD-883 Метод 1010 (Температурные циклы) является основным методом проверки компонентов и часто сочетается с испытаниями на случайную вибрацию. В отраслевой практике часто используются условия проверки, такие как 250 циклов, диапазон температур от -40°C до 85°C и время выдержки 73 минуты. MIL-STD-810 определяет методы приложения комбинированных нагрузок с точки зрения испытаний на воздействие окружающей среды на системном уровне. Хотя RTCA DO-160 фокусируется на сертификации летной годности, его процедуры испытаний на воздействие окружающей среды также служат ценным ориентиром для проверки датчиков авиационного класса. Модель Аррениуса широко используется на международном уровне для прогнозирования срока службы во время ускоренных испытаний на долговечность (ALT). Китайский стандарт GJB 1032A-2020 тесно связан с MIL-STD-883 в отношении философии проверки, хотя конкретные требования к количеству циклов и скорости изменения температуры различаются (например, GJB обычно указывает скорость 15°C/мин). Технические особенности: Испытание на старение выявляет скрытые дефекты (такие как трещины в паяных соединениях, расслоение микросхем или обрыв проводников) с помощью комбинации «температурного ускорения» и «вибрационного воздействия». Скорость изменения температуры обычно устанавливается в диапазоне от 5°C/мин до 15°C/мин, а время выдержки достаточно для обеспечения стабилизации температуры устройства (обычно 30–60 минут). Уровни нагрузки при испытании должны оставаться в пределах проектных пределов прочности изделия, чтобы гарантировать эффективное выявление дефектов без возникновения несущественных режимов отказа. Для высоконадежных инерциальных устройств ускоренные испытания на долговечность могут использоваться для сжатия многолетней эксплуатационной нагрузки в несколько недель, что позволяет экстраполировать срок службы с помощью моделирования. В процессе испытания для каждого устройства требуется тестирование всех параметров (включая нулевое смещение, масштабный коэффициент, пороговое значение и т. д.) для обеспечения стабильности партии. Заключение Циклирование при высоких и низких температурах, испытания на вибрацию/удары и проверка на прочность при длительной эксплуатации играют разные, но взаимодополняющие роли: циклирование при высоких температурах оценивает стабильность при нулевом смещении и сопротивление усталости конструкции при экстремальных колебаниях температуры; испытания на вибрацию и удары проверяют точность выходных данных и механическую целостность при динамических нагрузках; а проверка на прочность при длительной эксплуатации выявляет скрытые дефекты, такие как трещины в паяных соединениях или расслоение микросхем, посредством ускоренного воздействия напряжения, тем самым обеспечивая надежность продукции на уровне партии. В практическом применении необходимо учитывать три момента: во-первых, точность испытательного оборудования должна быть как минимум в три раза выше допуска измеряемого параметра для обеспечения надежных результатов; во-вторых, условия испытаний должны быть соответствующим образом адаптированы к конкретному типу платформы (например, самолеты, вертолеты, транспортные средства или суда), а не применяться бездумно общие стандарты, что может привести к избыточному или недостаточному тестированию; и в-третьих, стандарты должны быть интегрированы и применяться гибко — MIL-STD предоставляет общую экологическую основу, ISO предлагает методики калибровки, IEEE предоставляет протоколы тестирования датчиков, а DO-160 описывает конкретные требования к летной годности. Только тщательное понимание области применения каждого стандарта и их эффективное сочетание могут гарантировать надежную работу инерциальных датчиков в суровых условиях окружающей среды.

В случае инерциальных навигационных систем более высокие технические характеристики не обязательно означают лучшее качество; скорее, цель состоит в достижении оптимального баланса между точностью, размером, весом, энергопотреблением, стоимостью и надежностью. Три основных сектора — аэрокосмическая промышленность, геодезия и ориентирование, а также военная техника — имеют различные технические приоритеты для инерциальных навигационных систем, что приводит к дифференцированным планам развития технологий и критериям выбора. В аэрокосмической отрасли особое внимание уделяется высокоточной ориентации и возможностям долгосрочной автономной навигации. В секторе геодезии и ориентирования приоритет отдается высокоточной оценке ориентации и точности интегрированной навигации, при этом критически важна глубокая интеграция инерциальной навигации и GNSS. Военные приложения предъявляют самые жесткие требования к адаптации к окружающей среде, устойчивости к высоким перегрузкам и надежности цепочки поставок. В следующем анализе рассматриваются основные технические характеристики и типичные конфигурации продукции для этих трех сценариев применения. 1. Технический анализ инерциальных навигационных систем в аэрокосмической отрасли. Аэрокосмические приложения охватывают широкий спектр платформ, от спутников и гиперзвуковых аппаратов до тактических беспилотных летательных аппаратов. Общие технические требования включают высокоточную ориентацию, автономную навигацию в течение длительного времени, адаптивность к высокодинамичным условиям и способность работать в широком диапазоне температур. Основные технические характеристики сосредоточены на точности определения ориентации и точности автономной навигации. Нестабильность смещения гироскопа ≤0,03°/ч служит базовым порогом для навигационных устройств, напрямую определяя скорость дрейфа курса; угловое случайное блуждание ≤0,005°/√ч определяет уровень кратковременного шума ориентации; нестабильность смещения акселерометра ≤10 мкг влияет на точность определения скорости и положения по инерциальной навигации; а стабильность масштабного коэффициента ≤50 ppm обеспечивает линейность измерений в условиях высокой динамики. Что касается технологических планов развития, то в системах управления ориентацией спутников обычно используются волоконно-оптические гироскопы (FOG) или лазерные гироскопические инерциальные измерительные блоки (с нестабильностью смещения 0,002–0,01°/ч), тогда как тактические БПЛА и ракеты могут использовать высокоточные MEMS-инерциальные измерительные блоки (≤0,03°/ч) для уменьшения размеров и стоимости. В качестве примера рассмотрим продукцию Micro-Magic. Инерциальный измерительный блок MEMS серии U503, предназначенный для навигации, отличается нестабильностью смещения гироскопа ≤0,03°/ч, угловым случайным отклонением ≤0,005°/√ч и нестабильностью смещения акселерометра ≤3 мкг, эффективно удовлетворяя требованиям навигации для легких БПЛА и тактических ракет. Инерциальный измерительный блок на основе волоконно-оптического гироскопа серии UF300 обеспечивает стабильность смещения гироскопа 0,03°/ч (сглаживание за 10 с) и стабильность смещения акселерометра 3×10⁻⁵g (сглаживание за 10 с); частота обновления необработанных данных 4 кГц гарантирует захват полной информации о движении во время высокодинамичных маневров. Что касается технической реализации, алгоритм компенсации полного температурного диапазона ограничивает изменение нулевого смещения во всем диапазоне рабочих температур до 20% от номинального значения, а подавление межосевой связи на уровне ≤0,001 рад обеспечивает трехосную ортогональность. Типичные конфигурации продукции: спутники и гиперзвуковые летательные аппараты используют инерциальные измерительные блоки (ИМБ) на основе волоконно-оптического гироскопа (ВОГ) (UF300) или лазерные гиросистемы; крупные БПЛА используют ИТБ на основе ВОГ (U-F3X90) или тактические ИТБ на основе микроэлектромеханических систем (МЭМС); тактические БПЛА и ракеты используют навигационные ИТБ на основе МЭМС (U503) или тактические ИТБ на основе МЭМС (U5000/U6300). 2. Технический анализ инерциальных навигационных систем для геодезии, картографии и ориентирования. Применение в геодезии, картографии и ориентировании — например, высокоточное получение картографических данных, инженерная геодезия, морское картографирование и точное земледелие — предъявляет технические требования, существенно отличающиеся от требований в аэрокосмической отрасли: высокая точность ориентации и курса напрямую влияет на геометрическую точность результатов съемки; интегрированная навигация служит основным режимом работы, обеспечивая глубокое взаимодействие инерциальной навигации и GNSS; двухантенная система ориентирования компенсирует ограниченную наблюдаемость курса в одноантенных системах; а программное обеспечение для постобработки может дополнительно повысить точность. Ключевые показатели эффективности инерциальных навигационных систем в этом секторе сосредоточены на точности ориентации интегрированной навигации и способности поддерживать работоспособность во время кратковременных перебоев в работе GNSS. Требования к точности ориентации в реальном времени составляют ≤0,01–0,05° для крена/тангажа и ≤0,05–0,2° для курса, при этом возможности постобработки позволяют улучшить эти показатели до ≤0,004–0,01° для крена/тангажа и ≤0,01–0,05° для курса. Стабильность смещения акселерометра ≤10–30 мкг обеспечивает точность во время кратковременной инерциальной навигации. Даже после 60-секундного перебоя в работе GNSS система должна поддерживать точность ориентации и курса в пределах ≤0,01°. Интегрированная навигационная система GNSS/INS I3700 с двумя антеннами от Micro-Magic представляет собой стандартную конфигурацию для геодезических и ориентационных приложений. Ключевое техническое преимущество двухантенной системы заключается в ее способности определять курс: в то время как одноантенные системы с трудом справляются с надежным измерением курса, когда платформа неподвижна или движется на низких скоростях, двухантенные системы используют технологию дифференциального измерения фазы несущей для прямого измерения курса. В сочетании с данными инерциальной навигации это обеспечивает высокоточную ориентацию во всех условиях эксплуатации. Приборы для определения направления на север — это специализированные устройства, необходимые для геодезических работ и ориентации; они определяют истинный север, используя гироскоп для измерения угловой скорости вращения Земли (приблизительно 15°/ч). Прибор Micro-Magic NF3000 FOG (оптоволоконный гироскоп) для определения направления на север использует высокоточный волоконно-оптический гироскоп и прецизионный механизм индексации. Он обеспечивает точность определения направления на север ≤0,1° × сек(ψ), время автономного определения направления на север ≤3 минут и быстрое время запуска ≤30 секунд. Он работает в диапазоне широт от -70° до +70° без использования GNSS и без влияния геомагнитных помех. В то же время, прибор NF1000 MEMS для определения направления на север разработан для применений, где критически важны размер и энергопотребление, при этом сохраняется точность среднего и высокого уровня. Типичные конфигурации продукции включают: инерциальный измерительный блок на основе волоконного оптического гироскопа (UF300) в сочетании с двухантенным GNSS-приемником и программным обеспечением для постобработки данных для высокоточной наземной или морской съемки; инерциальный измерительный блок на основе микроэлектромеханических систем (MEMS IMU) тактического класса (интегрированная навигационная система I3700) для съемки с помощью БПЛА; а также датчики севера на основе волоконного оптического гироскопа (NF3000) или микроэлектромеханических датчиков севера (NF1000) для автономных задач определения направления на север. 3. Технический анализ высоконадежных инерциальных навигационных устройств военного класса. Применение в военных целях предъявляет к инерциальным навигационным системам уникальные требования, отличающиеся от требований коммерческого или промышленного использования. К ним относятся: адаптивность к экстремальным условиям окружающей среды (от -55°C до +85°C, от условий низкого давления на большой высоте до условий высокого давления в глубоководных районах); устойчивость к высоким перегрузкам и ударам (например, к тысячам перегрузок, возникающим при запуске артиллерийских снарядов); работа в условиях сильной вибрации (например, в лопастях вертолетов или двигателях ракет); электромагнитная совместимость и помехоустойчивость; а также безопасность цепочки поставок и автономное управление основными компонентами. Основные технические характеристики инерциальных навигационных устройств военного назначения сосредоточены на адаптивности к окружающей среде и надежности. Что касается вибрации, устройства должны выдерживать случайные вибрации в диапазоне 10 Гц–2000 Гц с суммарным среднеквадратичным значением приблизительно 10g, а также механические удары силой 100g и длительностью 11 мс (хотя в условиях фактического запуска снаряда могут достигаться несколько тысяч g). Что касается температуры, рабочий диапазон составляет от -55°C до +85°C, при этом для некоторых высокотемпературных применений, связанных с ракетами, требуется допуск до 180°C. Электромагнитная совместимость (ЭМС) должна соответствовать всем требованиям испытаний военного стандарта GJB 151B. Что касается надежности, среднее время безотказной работы (MTBF) обычно должно составлять ≥20 000 часов, а расчетный срок службы охватывает весь жизненный цикл системы вооружения (15–30 лет). Кварцевые гибкие акселерометры серии AC-6 от Micro-Magic являются примером высоконадежной технологии акселерометров военного класса. Они выдерживают вибрацию 25g (20–2000 Гц) и удар 1000g (полусинусоидальная волна 0,5 мс) — показатели, значительно превосходящие стандартные промышленные изделия. Высокотемпературная серия AC-4 расширяет диапазон рабочих температур до -55°C–180°C; благодаря использованию золотого проволочного соединения, керамических подложек из оксида алюминия и технологии толстопленочных гибридных интегральных схем, эти устройства подвергаются высокотемпературному старению (180°C в течение более 96 часов) и специально разработаны для сред, связанных с аэродинамическим нагревом, таких как ракеты и высокоскоростные самолеты. Что касается локализации основных компонентов, Micro-Magic добилась полной автономности и контроля над цепочкой поставок; многие продукты имеют 100% отечественный состав компонентов, что эффективно обеспечивает безопасность цепочки поставок. Кварцевые гибкие акселерометры и MEMS-акселерометры играют разные роли в оборонном секторе: первые отличаются высокой точностью и долговременной стабильностью, что делает их предпочтительным выбором для навигации стратегического уровня и наведения ракет; вторые отличаются компактностью, низкой стоимостью и высокой степенью интеграции, что делает их подходящими для тактического наведения и применения в системах взрывателей с большой дальностью действия и высокими перегрузками. Типичные конфигурации продукции: для управляемых боеприпасов большой дальности и стратегических ракет выбираются инерциальные измерительные блоки на основе волоконного гироскопа (UF300) или лазерные гиросистемы в паре с кварцевыми гибкими акселерометрами (AC-6), закаленными для работы при высоких температурах. В тактических ракетах и ​​управляемых снарядах используются навигационные MEMS-инерциальные измерительные блоки (U503, версия, устойчивая к высоким перегрузкам) или тактические MEMS-инерциальные измерительные блоки (U5000/U6300). В навигационных системах бронетехники и военно-морских судов применяются тактические MEMS-инерциальные измерительные блоки (U5000/U6300) с полной температурной калибровкой. Для определения направления на поле боя используются георадары (NF3000) или MEMS-инерциальные измерительные блоки (NF1200), полностью отечественного производства. 4. Краткое содержание Аэрокосмическая, геодезическая/ориентационная и оборонная отрасли предъявляют различные технические требования к высоконадежным инерциальным навигационным системам. В аэрокосмической отрасли основными требованиями являются высокоточная ориентация и возможности автономной навигации в течение длительного времени; для навигационных изделий требуется стабильность смещения гирообъектива лучше 0,03°/ч и угловое случайное блуждание лучше 0,005°/√ч. В секторе геодезии и ориентации приоритет отдается высокоточной интегрированной навигации и способности поддерживать точность при кратковременных сбоях GNSS; благодаря глубокой интеграции двухантенной GNSS/INS и использованию оборудования для определения направления на север, точность ориентации может достигать уровня 0,01°. В оборонной сфере приоритет отдается адаптивности к экстремальным условиям, устойчивости к высоким перегрузкам и автономности цепочки поставок; от работы в широком диапазоне температур и устойчивости к ударам, превышающим 1000g, до электромагнитной совместимости и отечественного производства основных компонентов — каждый аспект отражает строгие стандарты качества, предъявляемые к оборонной продукции. Логика выбора продукции в этих трех секторах определяется их соответствующими техническими требованиями. Понимание этой логики является фундаментальным условием для правильного выбора и применения высоконадежных инерциальных навигационных устройств.

Нефтегазовая отрасль предъявляет уникальные и жесткие требования к инерциальным датчикам. Будь то измерения в процессе бурения (MWD), управление траекторией скважины или мониторинг положения в скважине, датчики IMU выполняют незаменимые основные измерительные функции. Однако условия в скважине характеризуются экстремальными условиями, включая высокие температуры, высокое давление, интенсивные вибрации и сильные удары, а изменяющиеся условия скважины, глубины и компоновки забоя (BHA) предъявляют особые требования к характеристикам датчиков, их размерам, интерфейсам и диапазонам рабочих температур. Стандартные готовые изделия часто не в полной мере удовлетворяют конкретным эксплуатационным потребностям, поэтому разработка индивидуальных решений стала нормой в цепочке поставок инерциальных датчиков для этой отрасли. Между тем, жизненный цикл оборудования для разведки нефти и газа — от НИОКР до серийного производства — проходит типичный путь: разработка по индивидуальному заказу, мелкосерийное прототипирование и массовые поставки. Этот процесс отражает как бескомпромиссное стремление отрасли к качеству и надежности продукции, так и уникальную роль инерциальных датчиков как критически важных компонентов в управлении цепочкой поставок. Эти три этапа подробно описаны ниже. 1. Разработка на заказ: ориентированные на приложения, тщательно адаптированные решения. Разработка инерциальных датчиков по индивидуальному заказу для нефтегазовой отрасли по сути подразумевает преобразование специфических эксплуатационных требований заказчика к скважинным условиям в инженерные решения на основе датчиков. Согласование требований и проектирование решения. Разработка индивидуального решения начинается с глубокого понимания сценария применения у клиента, включая глубину скважины и диапазоны температур, номинальные значения давления в скважине, профили вибрации и ударных нагрузок бурильной колонны, ограничения по монтажному пространству и интерфейсам, требования к точности измерений, а также протоколы связи и форматы данных. Производители датчиков должны быть способны быстро реагировать на запросы по индивидуальной настройке, особенно в отношении специализированных потребностей, таких как широкий диапазон измерений, виброустойчивость, высокая ударопрочность и расширенный диапазон температур. Этап проектирования включает в себя задачи системного уровня, такие как выбор датчиков, проектирование схем, проектирование конструкции, управление тепловыми процессами и виброустойчивое проектирование, и завершается предоставлением подробного технического предложения и графика разработки. Независимый контроль над основными технологиями. Разработка высокопроизводительных инерциальных датчиков по индивидуальному заказу включает в себя множество технических этапов, в том числе проектирование конструкции, проектирование схем ASIC, упаковку и тестирование, а также калибровку и компенсацию. Наличие полностью запатентованных структурных архитектур и методов быстрого проектирования по индивидуальному заказу служит технической основой для оперативного удовлетворения специфических требований заказчика. В то же время автономные и управляемые линии упаковки и тестирования, а также автоматизированные линии пакетной калибровки обеспечивают стабильность, выход годной продукции и производственную мощность на этапе индивидуального заказа, открывая путь для последующего массового производства. Проверка и итерация проекта. Разработка по индивидуальному заказу — это не разовая поставка, а замкнутый цикл, включающий несколько этапов проектирования, проверки и итерации. Производительность, структура и алгоритмы датчиков постоянно оптимизируются на основе данных испытаний и отзывов заказчика об использовании в полевых условиях до тех пор, пока не будут полностью удовлетворены все эксплуатационные требования. 2. Прототипирование небольшими партиями: мост между дизайном и физическим продуктом. Мелкосерийное прототипирование является важнейшим звеном, связывающим индивидуальный дизайн с массовым производством; его основная ценность заключается в «проверке наиболее рискованных вариантов при минимальных затратах». Цель и область применения прототипирования. Мелкосерийное прототипирование обычно включает в себя производство ограниченного количества образцов (от нескольких до нескольких десятков) перед официальным массовым производством. Эти образцы используются заказчиками для интеграционных испытаний, полевой проверки в скважине и ввода в эксплуатацию на системном уровне. Этап прототипирования включает в себя полный цикл сборки, калибровки, тестирования и обкатки, чтобы гарантировать, что образцы точно соответствуют стандартам производительности конечных серийных образцов. Для применения в нефтегазодобывающем секторе прототипы также должны пройти испытания на устойчивость к воздействию окружающей среды, такие как испытания при высоких температурах/высоком давлении и испытания на вибрацию/удары. Быстрая итерация и оптимизация проектирования. Этап мелкосерийного прототипирования часто включает в себя тонкую настройку и оптимизацию конструкции — например, незначительные корректировки размеров конструкции, доработки алгоритмов температурной компенсации или изменения в определениях интерфейсов. Способность быстро реагировать на этом этапе напрямую определяет общие сроки проекта. Производители, обладающие комплексными системами исследований и разработок, производства и тестирования, могут обеспечить бесперебойный и быстрый переход от концептуального проектирования и тестирования образцов к серийным поставкам. Управление переходом от прототипирования к серийному производству. Мелкосерийное прототипирование служит не только для технической проверки, но и для пробного запуска производственных процессов. Мелкосерийное производство позволяет заблаговременно выявлять потенциальные узкие места в производстве, тестировании и цепочке поставок, обеспечивая тщательную подготовку к последующим массовым поставкам. 3. Объемные поставки: системы качества и обеспечение надежности цепочки поставок. Серийные поставки представляют собой заключительный этап разработки индивидуальных решений и служат окончательной проверкой комплексных возможностей поставщика инерциальных датчиков в нефтегазовой отрасли. Система управления качеством. Нефтегазовая отрасль предъявляет к поставщикам требования к системе управления качеством, которые значительно превосходят требования общих промышленных секторов. API Q1 — это стандарт системы управления качеством, разработанный специально для нефтегазовой отрасли Американским институтом нефти (API); он более строг, чем ISO 9001. Спецификация API Q1 охватывает весь процесс — от проектирования и производства до цепочки поставок — требуя от организаций демонстрации своей способности стабильно поставлять надежную продукцию. Для производителей инерциальных датчиков создание и внедрение системы управления качеством API Q1 представляет собой решающий шаг от простого «способности к производству» к «обеспечению надежной работы». Управление цепочкой поставок. На этапе массового производства производители датчиков должны создать стабильные каналы поставок сырья, контролировать ресурсы для обработки на аутсорсинге и обеспечить эффективную логистику и доставку. Вспомогательные материалы, такие как инерциальные датчики, шасси, корпуса, печатные платы и различные электронные компоненты, часто закупаются у сторонних поставщиков, что требует строгих проверок квалификации поставщиков и контроля качества. Основные процессы, включая калибровку датчиков при высоких/низких температурах, компенсацию ошибок, тестирование производительности и сборку/отладку, выполняются производителем независимо, используя собственные технические возможности. Партионная калибровка и контроль согласованности. Точность инерциальных датчиков зависит не только от самого чипа, но, что более важно, от точности калибровки и компенсации. При массовом производстве производители требуют полностью разработанных собственными силами автоматизированных линий пакетной калибровки. Сочетая запатентованные конструкции оборудования и приспособления с оптимизированными алгоритмами калибровки и архитектурами связи, они могут гарантировать соответствие каждого продукта стандартам производительности при достижении высоких объемов производства. Согласованность и повторяемость серийно выпускаемой продукции по ключевым показателям, таким как смещение, масштабный коэффициент и температурные коэффициенты, служат критически важными критериями для оценки возможностей массового производства. Краткое содержание Жизненный цикл инерциальных датчиков для нефтегазовой отрасли — от разработки на заказ и мелкосерийного прототипирования до массового производства — формирует полную цепочку создания стоимости, связывающую рыночные потребности с готовой продукцией. Разработка на заказ преобразует условия эксплуатации в скважине в технические характеристики продукта; мелкосерийное прототипирование снижает технические риски за счет физической проверки; а массовое производство опирается на системы управления качеством и возможности цепочки поставок для обеспечения надежной доставки. Для производителей крайне важно обладать как глубокими техническими знаниями, так и всесторонними возможностями обслуживания; эти факторы определяют порог входа в отрасль и ее ключевую конкурентоспособность.
