Китайский производитель IF3500

ИФ3000

IF3000 состоит из трехкоординатного интегрированного станка. волоконно-оптический гироскопЭтот продукт оснащен кварцевым акселерометром и полнофункциональным многочастотным спутниковым модулем, поддерживающим функцию Beidou. Он оборудован превосходными алгоритмами объединения навигационных данных, которые позволяют непрерывно выдавать стабильную и надежную навигационную информацию даже в случае потери связи со спутником. После температурной компенсации и калибровки точность системы обеспечивается во всем диапазоне температур. Продукт имеет множество интерфейсов и может быть подключен к таким датчикам, как одометрия и доплеровский измеритель скорости (DVL). Он обладает хорошей масштабируемостью и позволяет настраивать различные протоколы обработки данных.

IF3500

IF3500 — это разработанная собственными силами система. волоконно-оптическая инерциальная навигационная система Обладая малыми размерами и высокой точностью, он позволяет определять направление на север с точностью до 0,1.°Система состоит из волоконно-оптического гироскопа со стабильностью нулевого смещения 0,015.°Устройство оснащено высокоточным кварцевым акселерометром и полнофункциональным многочастотным спутниковым модулем, поддерживающим функцию Beidou. Оно может самостоятельно осуществлять поиск севера для навигации, а также поддерживает комбинации с одной и двумя антеннами. Оснащено превосходными алгоритмами навигационного слияния, оптимизированными для работы в условиях перекрытия спутников, многолучевых помех и других ситуаций.

IF3700

В IF3700 используется высокоточная система с замкнутым контуром управления. волоконно-оптический гироскоп при полной температуре 0,01°/ч и 20 μВысокоточный кварцевый акселерометр, обеспечивающий высокоточное инерциальное измерение ориентации. Он обладает функцией автономного компаса и может длительное время поддерживать точность ориентации и курса без внешнего вмешательства. Может использоваться в качестве основного навигационного оборудования для крупных беспилотных летательных аппаратов, беспилотных кораблей и беспилотных подводных лодок, а также широко применяется в смежных областях, таких как авиация, аэрокосмическая промышленность и навигация.

IF3900

Данное изделие оснащено высокоточным волоконно-оптическим гироскопом с замкнутым контуром управления, обеспечивающим полную чувствительность к температуре 0,0°C.01 °/ч и а 1Высокоточный кварцевый акселерометр 0 мкг. В нем используется технология объединения данных от нескольких датчиков для интеграции инерциальных измерений с GNSS, что обеспечивает долговременную высокоточную интегрированную навигацию. Изделие также имеет функцию постобработки, которая позволяет повысить точность определения курса, ориентации и положения с помощью программного обеспечения.

IF3600

Данное устройство оснащено встроенным трехкоординатным высокоточным волоконно-оптическим гироскопом, трехкоординатным высокоточным кварцевым гибким акселерометром и мобильным многорежимным многочастотным GNSS-приемником геодезического уровня, поддерживающим автономную функцию Beidou. Благодаря усовершенствованному интеллектуальному комбинированному алгоритму навигации и фильтру Калмана, оно оптимизировано для защиты от зон затенения GNSS и многолучевых помех, что позволяет осуществлять высокоточное измерение курса, ориентации, скорости и положения движущихся объектов. Эта инерциальная навигационная система также имеет множество интерфейсов для датчиков, таких как GNSS/одометр/DVL/барометрический высотомер, что позволяет ей успешно удовлетворять требованиям к долговременной, высокоточной и надежной навигации в сложных условиях, таких как городские каньоны, и может использоваться для навигации и управления различными беспилотными системами. Характеристики продукта включают: быстрое и точное определение начального курса и ориентации, поддержку вывода курса и ориентации в реальном времени, встроенный двухрежимный приемник GPS и Beidou, поддержку динамической быстрой юстировки, интегрированную конструкцию INS/GNSS, поддержку постобработки IE, улучшенный алгоритм фильтра Калмана, а также устойчивость к электромагнитным помехам и вибрации. Может использоваться в системах навигации транспортных средств, летательных аппаратов, судов, системах управления устойчивостью и других областях.

IF4010

Данная статья посвящена техническим требованиям стандарта IF4010 к инерциальному измерительному блоку типа FOG-40, который может широко использоваться в транспортных средствах, на кораблях, в авиации и других областях.

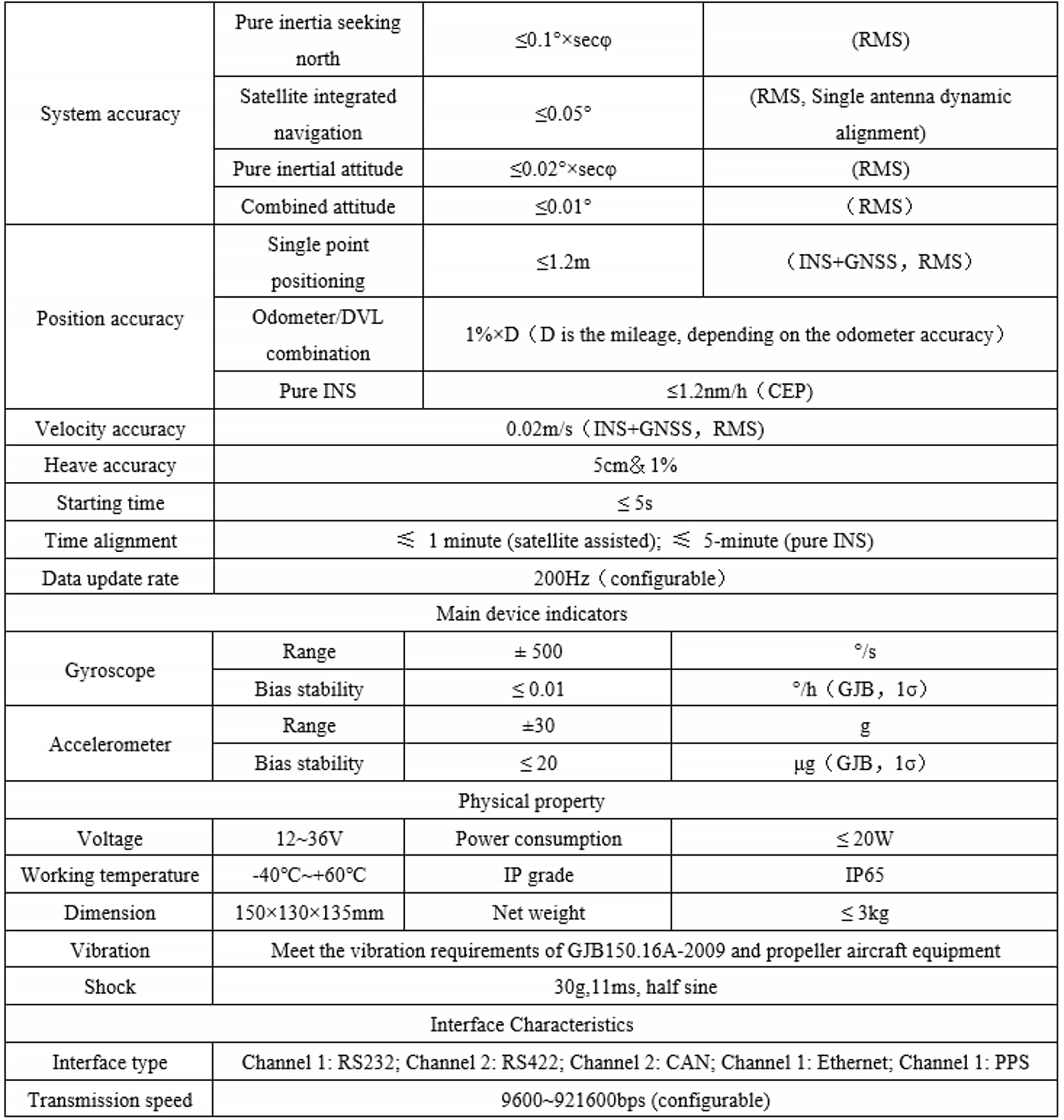

Точность системы
Заголовок		0,05 ° (динамическая настройка одной антенны), 0,1 ° (низкая динамическая поддержка с помощью двух антенн, базовая линия 2 м) 0,04 ° (постобработка, 1 σ)
Аттусть		0,02 ° (1 σ в реальном времени), 0,01 ° (1 σ после обработки)
Pпозиция		Позиционирование по одной точке: ≤ 1,2 м (среднеквадратичное значение), RTK: 2 см + 1 ppm (среднеквадратичное значение)
Скоростьточность		0,02 м/с (скорость несущей менее 500 м/с)
скорость обновления данных		Встроенная навигация: 1-200 Гц (настраиваемая), GNSS: 1-5 Гц (настраиваемая).
Точность комбинации показаний одометра		0,5% от пробега (в зависимости от точности внешнего одометра)
Точность измерения вертикального перемещения		5 см или 1%
Время начала		≤10 с
Выровнятьментвремя		1-2 минуты (в зависимости от режима динамического маневрирования) с использованием двух антенн
		Время работы направленного сигнала с использованием двух антенн ≤ 1 минуты
Ситуация потери блокировки (типичное значение)	Потерянное время блокировки	Местоположение (метры)			Заголовок (°)		Положение тела (°)
		Rнастоящий время	Постобработка		Rв реальном времени	Постобработка	Rв реальном времени	Постобработка
	60-е	0,603	0,022		0,009	0,002	0,001	0,001
	300-е	3.373	0,176		0,020	0,004	0,002	0,002
	600-е	10.52	2.036		0,036	0,006	0,003	0,003
Основные характеристики устройства
вершина		диапазон		±300°/с
		Стабильность при нулевом смещении		Низкая точность: ≤ 0,5 °/ч (среднее значение за 10 секунд, 1 σ) Высокая точность: ≤ 0,06 °/ч (среднее значение за 10 секунд, 1 σ)
Акселерометр		диапазон		±10 г
		Стабильность при нулевом смещении		Низкая точность: ≤ 100 мкг Высокая точность: ≤ 30 мкг
Pфизические характеристики
Pэлектроснабжение		Потребляемая мощность: 24 В постоянного тока (номинальное напряжение) (12~32 В постоянного тока):< 24 Вт
Tтемпература		-40 ℃~+60 ℃ (рабочий режим), -40 ℃~+70 ℃ (режим хранения)
Ударная вибрация		20 г, 11 мс, полусинус
		20-500 Гц, ускорение вибрации 5g

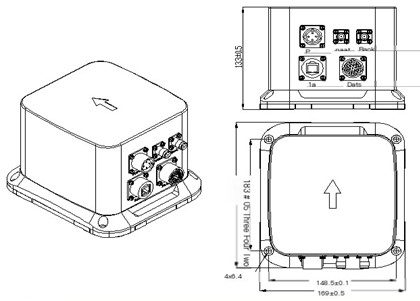

Физические измерения		189 мм × 169 мм × 133 мм (± 0,5 мм) (без учета разъемов)
Wвосемь		<3,5 кг (без кабелей)
Уровень защиты		IP65
Характеристики интерфейса
Метод интерфейса		4-канальный последовательный порт (скорость передачи 9600-460800 бит/с, настраиваемая): 2 канала (настраиваемые RS232/RS422), 1 канал RS232, 1 канал RS422. 2-канальный сигнал PPS: 1-канальный дифференциальный, 1-канальный LVTTL. 1-й CAN2.0b, 1-й въезд на дорожную сеть.
