Волоконно-оптический гироскопНовый тип полностью твердотельного гироскопа обладает преимуществами быстрого запуска, широкого диапазона измерений и высокой надежности. Среди них инерциальный волоконно-оптический гироскоп G-F3G90 разработан для нужд применения в областях средней и высокой точности, использует трехкоординатную технологию, отличается низкой стоимостью и стабильной работой; в конструкции он использует интегрированную упаковку светового тракта и схемы, имеет простую структуру и удобен в установке. Он может применяться в системах навигации, измерения и управления положением малых ракет и управляемых бомб.
Номер детали, :
G-F3G90Минимальный объем заказа (MOQ) :
1Уровень защиты :
IP67Разъем :
RS422Серия продукции и параметры
| U-F3G90-A | U-F3G90-B | U-F3G90-C | Единица | |
| Время запуска | 5 | 5 | 5 | s |
| Нулевое положение | ≤0,30 | ≤0,30 | ≤0,30 | °/час |
| Стабильность при нулевом смещении | ≤0,015 (10 с) | ≤0,01 (10 с) | ≤0,006 (10 с) | °/час |
| (При определённой температуре) | ≤0,008 (100 с) | ≤0,005(100 с) | ≤0,003(100 с) | |
| Стабильность при нулевом смещении (при изменении температуры) | ≤0,1 | ≤0,08 | ≤0,06 | °/час (1℃/мин, 100 с) |
| Повторяемость при нулевом смещении | ≤0,003 | ≤0,003 | ≤0,003 | °/час |
| Коэффициент случайного блуждания | ≤0,002 | ≤0,001 | ≤0,0005 | °/час√ |
| Нулевая магнитная чувствительность | ≤0,005 | °/ч/Гс | ||
| Масштабный коэффициент нелинейности | ≤10 | ppm | ||
| Масштабный коэффициент асимметрии | ≤10 | ppm | ||
| Масштабный коэффициент повторяемости | ≤10 | |||
| Порог | ≤0,01 | °/час | ||
| Пропускная способность | ≥200 | Hz | ||
| Рабочая температура | -45 ～ +65 | ℃ | ||
| Температура хранения | -55 ～ +80 | ℃ | ||
| Динамический диапазон | ±300 | °/с | ||
| Подача напряжения | ±5 | V | ||
| Потребление энергии (в установившемся режиме) | ≤5,5 | W | ||
| Потребляемая мощность (в режиме полной стабилизации температуры) | ≤10 | W | ||
| Пусковой мгновенный ток | <2 | A | ||
| Вес нетто продукта | <1300 | g | ||
Производственный процесс

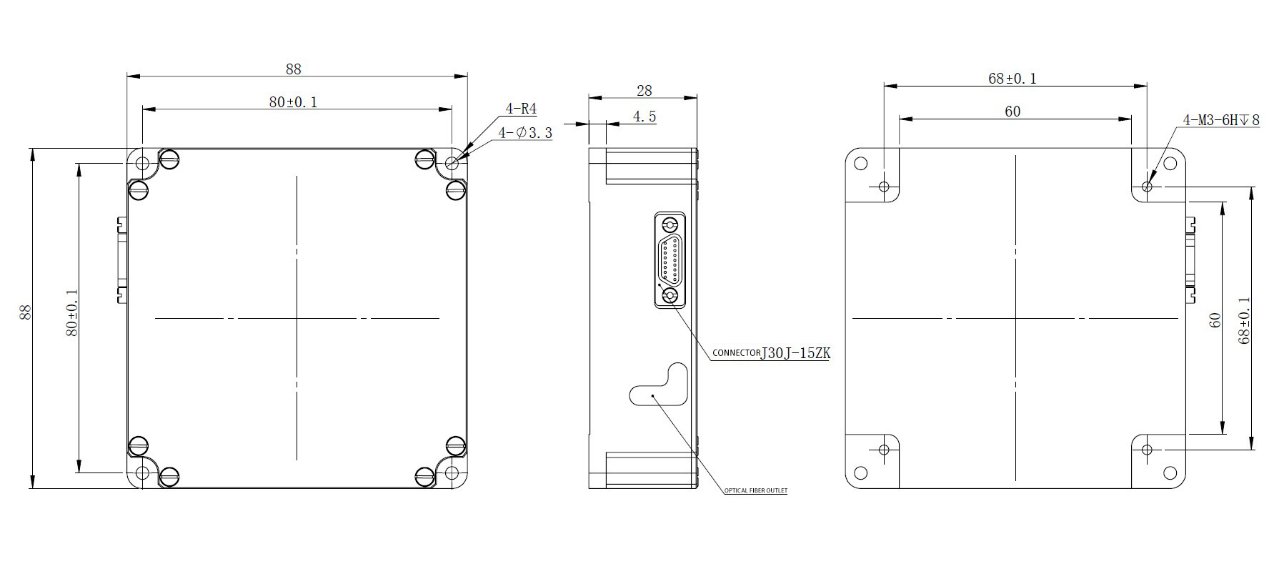

Размеры изделия
Подробности представлены на рисунке 1 ниже:
(а) Часть корпуса схемы
(b) Часть датчика
Схема внешнего вида и установки волоконно-оптического гироскопа G-F3G90.
