Трехосевой MEMS-гироскоп M3G-210 представляет собой высоконадежный и экономичный трехосевой MEMS-гироскопический узел, широко применяемый в навигации, управлении и других областях, связанных с контролем устойчивости. В трехосевом гироскопическом узле серии M3G-210 высокопроизводительные MEMS-гироскопы объединены в независимую структуру. Выбранные для системы гироскопы представляют собой передовой уровень отечественных инерциальных устройств на основе MEMS-технологии. Все электронные компоненты в системе на 100% произведены в стране. Система внутренне компенсирует нулевое смещение, масштабный коэффициент и неортогональную ошибку трехосевых MEMS-гироскопов по всем температурным параметрам, поддерживая высокую точность измерений в течение длительного времени.
Номер детали, :
M3G-210Минимальный объем заказа (MOQ) :
1Серия продукции и параметры
| Параметры | Технические индикаторы |
| Гироскоп | |
| Диапазон измерения (°/с) | ±500 |
| Полное температурное смещение (°/ч, 3σ) | ≤30 |
| Стабильность при нулевом смещении (°/ч, плавность 10 с) | ≤2 |
| Нестабильность нулевого смещения (°/ч, аллан, тип) | 0.1 |
| Повторяемость при нулевом смещении (°/ч) | ≤1 |
| Случайное блуждание по углу (°/√h) | ≤0,1 |
| Нелинейность масштабного коэффициента (ppm) | ≤100 |
| Перекрестная связь (рад) | ≤0,001 |
| Полоса пропускания (Гц) | ≥200 Гц |
| Электрический/механический интерфейс | |
| Источник питания (В) | 5~12 |
| Мощность в установившемся режиме (Вт) | ≤1,5 |
| Время запуска (с) | ≤2 |
| Частота обновления (Гц, макс.) | 2000 |
| Размер (мм×мм×мм) | 44,8×38,6×21,5 |
| Вес (г) | 50±5 |
| Операционная среда | |
| Рабочая температура (℃) | -40~80 |
| Температура хранения (℃) | -55~85 |
| Вибрация (г, среднеквадратичное значение) | 20~2000 Гц, 6.06 |
| Удар (g, полусинусоидальная волна) | 500/1 мс |
Производственный процесс

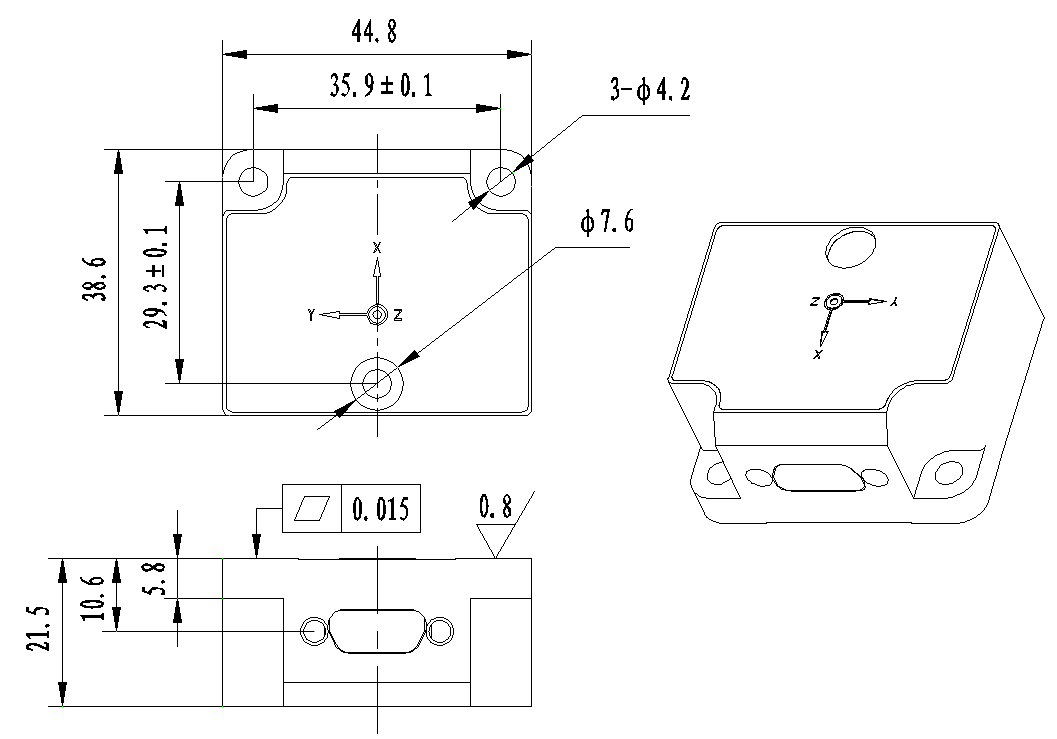

Размеры изделия
Сценарии применения
Он М3Г-210 представляет собой высокоточный трехкоординатный MEMS-гироскоп с полной температурной калибровкой и компенсацией (от -40°C до +80°Cи до 2 кГц высокоскоростная выборка, вывод данных об угловой скорости через RS422 интерфейс для приложений навигации, управления и стабилизации.
