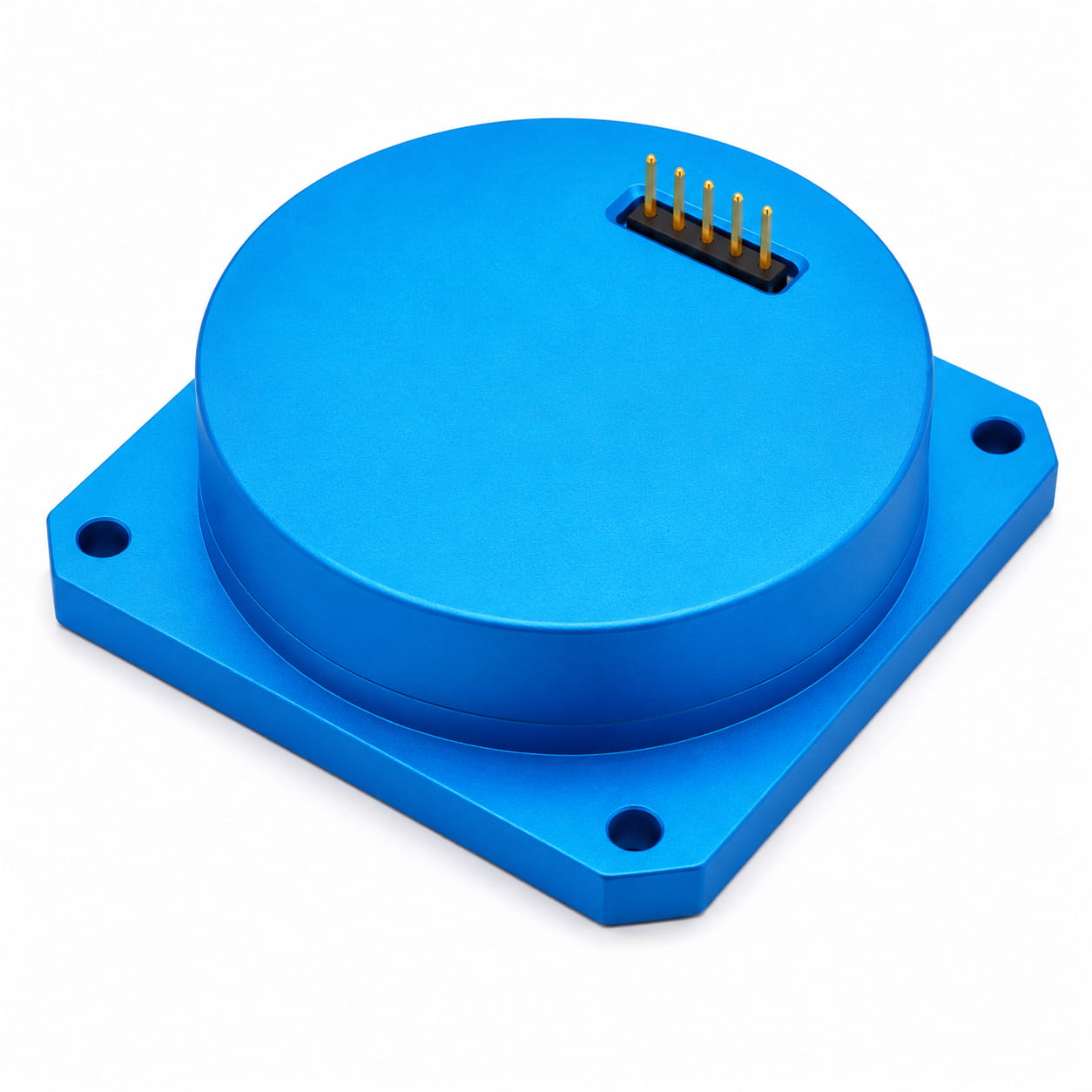

Волоконно-оптический гироскоп GFOG-103 (далее именуемый «данный продукт») представляет собой датчик угловой скорости, объединяющий оптику, механику и электронику. Основанный на эффекте Сагнака, он интегрирует различные микро- и нановолоконные оптические устройства и осуществляет процесс обнаружения путем обнаружения, обработки и обратной связи разности фаз, генерируемой двумя световыми лучами, распространяющимися в противоположных направлениях.
Номер детали, :
GFOG-103Минимальный объем заказа (MOQ) :
1Уровень защиты :
IP67Разъем :
RS422Серия продукции и параметры
| Стабильность при нулевом смещении | ≤0,05 °/час (1σ,10 с) | 2 часа непрерывного тестирования, стабильные результаты за 10 секунд. |
| Время стабилизации | <100 с | |
| Повторяемость при нулевом смещении | ≤0,05 °/час (1σ) | 6 результатов расчета тестовых данных |
| Коэффициент случайного блуждания | ≤0,005 °/ | |
| Масштабный коэффициент нелинейности | ≤20 ppm (1σ) | нормальная температура атмосферы |
| Масштабный коэффициент повторяемости | ≤20 ppm (1σ) | нормальная температура атмосферы |
| Повторяемость масштабного коэффициента при полной температуре | ≤300 ppm (1σ) | -40℃～+60℃ |
| Динамический диапазон | ±500°/с | |
| Чувствительность к магнитному полю | ≤0,05 °/ч/Гс | |
| Рабочая температура | -40℃～+70℃ | |
| Температура хранения | -50℃～+70℃ | |
| Условия вибрации | 4,2 г, 20 Гц – 2000 Гц | Вибрации с изменяющейся частотой не имеют резонанса. |
Производственный процесс
Размеры изделия
График 2. Габаритные размеры G-F70ZKH.
