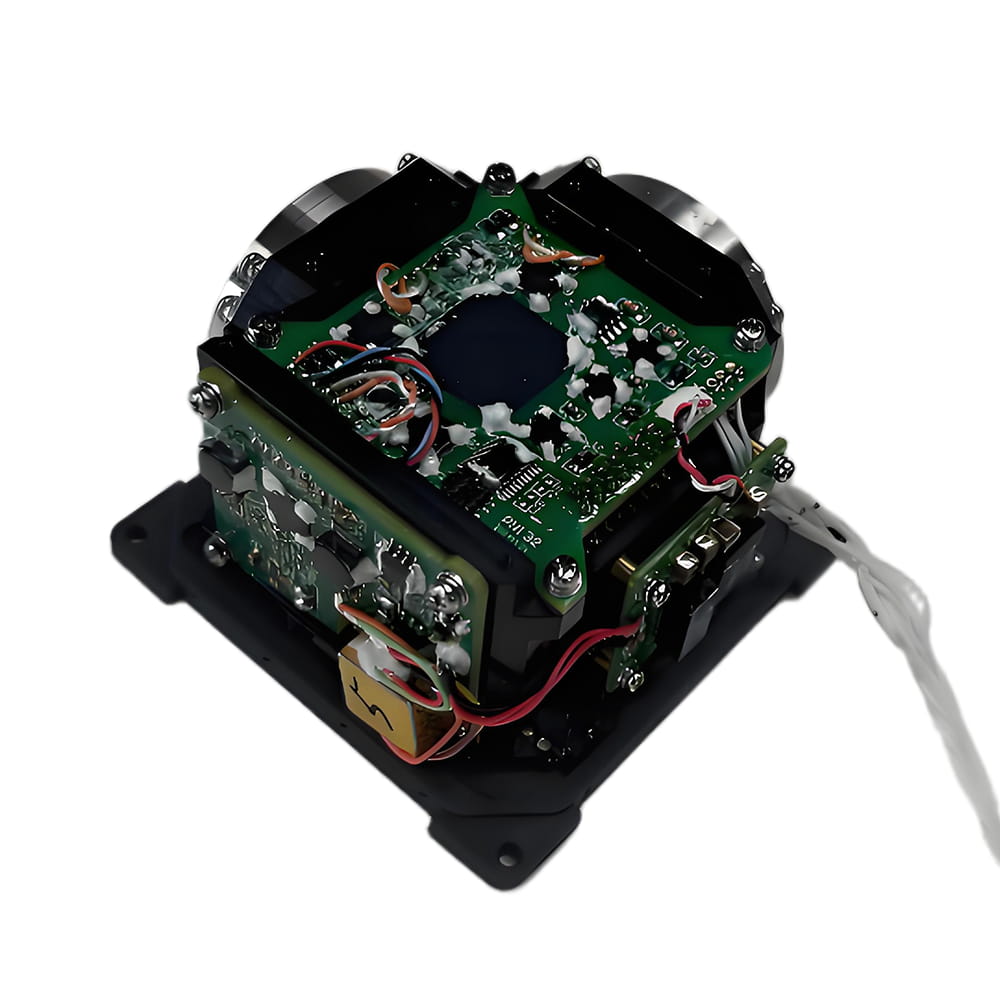

Волоконно-оптический гироскоп G-F3X42 представляет собой трехкоординатный интегрированный волоконно-оптический гироскоп, состоящий из оптического тракта, схемного блока и несущего корпуса. Он выполнен в оптоэлектронной интегральной схеме, имеет простую конструкцию и удобен в установке. Прямой вывод данных с гироскопа легко осуществляется через интерфейс системного компьютера, и пользователю достаточно подать питание и получить выходные данные гироскопа через разъем для его использования.
Номер детали, :
G-F3X42Минимальный объем заказа (MOQ) :
1Уровень защиты :
IP67Разъем :
RS422Серия продукции и параметры
| Нет. | Параметры | Единица | Г-Ф3Х42-А | G-F3X42-B |
1 | Диапазон измерений | °/s | ±500 | ±500 |
2 | Стабильность при нулевом смещении при комнатной температуре (10 с, 1 σ) | °/ч | ≤0,3 | ≤0.1 |
3 | Повторяемость при комнатной температуре при нулевом смещении (10 с, 1 σ) | °/ч | ≤0.1 | ≤0.1 |
4 | Rкоэффициент случайного блуждания | °/h1/2 | ≤0,03 | ≤0,01 |
5 | Нелинейность масштабного коэффициента при комнатной температуре | ppm | ≤50 | ≤50 |
6 | Асимметричный масштабный коэффициент при комнатной температуре | ppm | ≤50 | ≤50 |
7 | Повторяемость масштабного коэффициента при полной температуре | ppm | ≤50 | ≤50 |
8 | Режим вывода |
| RS422 | |
9 | Измерение | mm | 74*71.5*45 | |
10 | Пропускная способность | Hz | ≥500 | |
11 | Wвосемь | g | ≤310 | |
12 | Oрабочая температура | ℃ | -45~+70 | |
13 | Sтемпература хранения | ℃ | -50~+75 | |
Производственный процесс

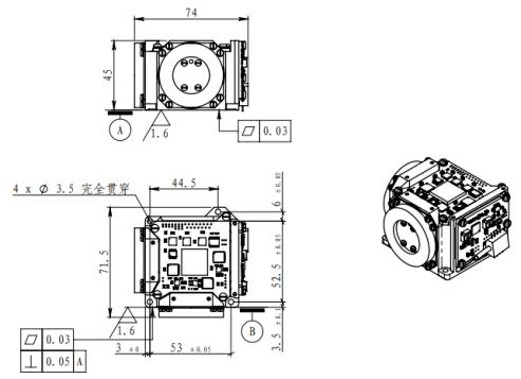

Размеры изделия
Подробности представлены на рисунке 1 ниже:
