KT-EX9-1 Высокоточный MEMS IMU-датчик с цифровым выходом, 6-осевой инерциальный измерительный блок, интерфейс SPI.

U16488 — это 10-осевой инерциальный MEMS-датчик, создание которого стало для нас настоящим достижением. Он состоит из 3-осевого гироскопа, 3-осевого акселерометра, 3-осевого магнитометра и барометра. Высокая точность и разрешение позволяют улавливать даже самые незначительные вибрации и наклоны. Вывод большой программы обеспечивает возможность восприятия движений в условиях высокой динамики. Все модули перед отправкой с завода оснащены высокоточной температурной компенсацией в сверхшироком диапазоне температур и независимой калибровкой, что позволяет каждому модулю стабильно работать в различных экстремальных условиях, обеспечивая при этом высокую стабильность характеристик продукта.

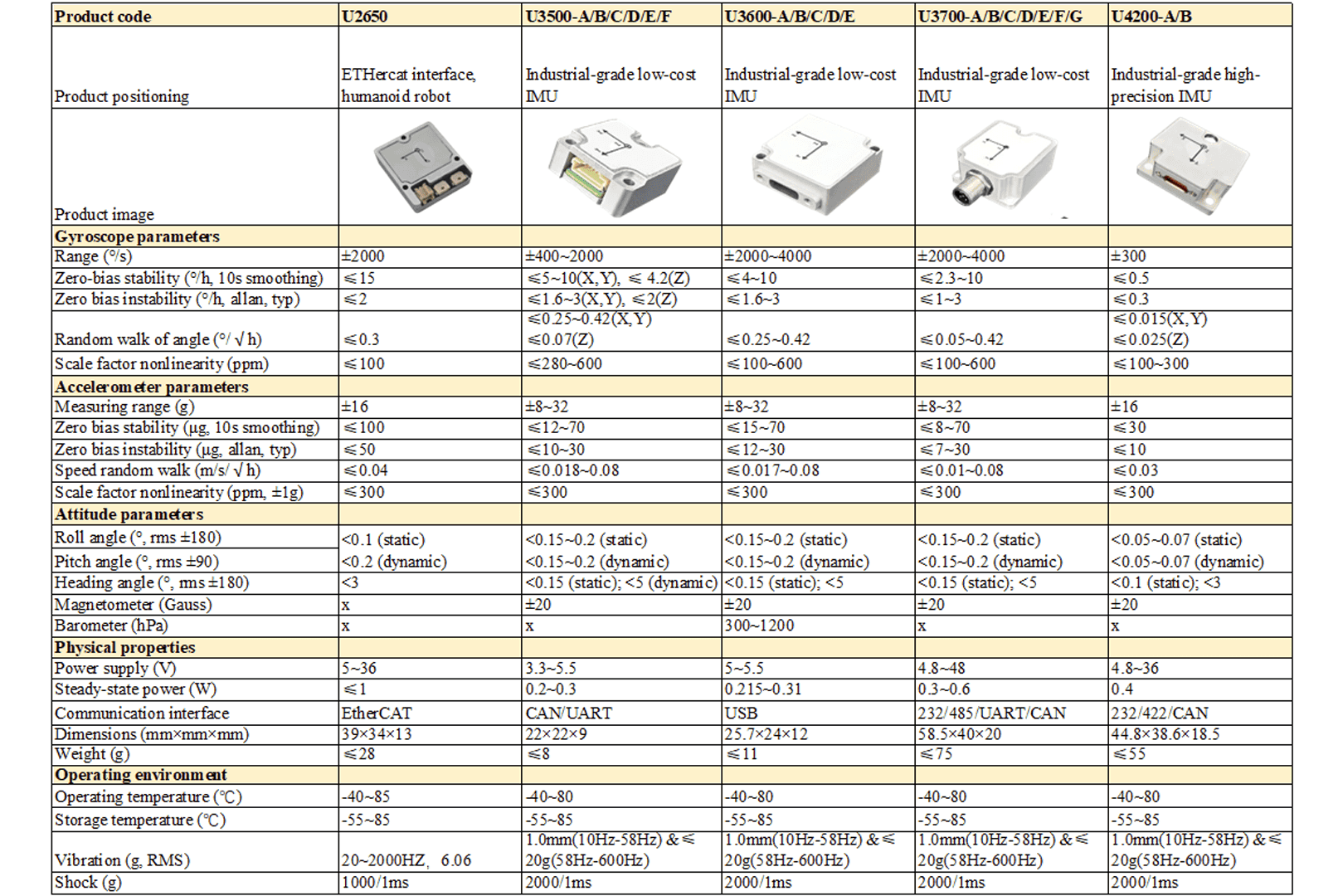

Серия U3700 представляет собой датчик IMU/VRU/AHRS, состоящий из массива MEMS-IMU и магнитометра. Он оснащен разработанной нами адаптивной расширенной фильтрацией Калмана, алгоритмом динамического анализа шума IMU и алгоритмом анализа состояния движения несущей, что позволяет обеспечить точность определения углов ориентации в условиях высокой динамики и уменьшить дрейф углов курса. Перед отправкой с завода каждый датчик проходит точную компенсацию, включая температурную, нулевую, масштабную и поперечную ось. Датчики серии U3700 передают данные через различные интерфейсы, такие как UART (RS-232/TTL), RS-485, CAN, и имеют широкие возможности пользовательской настройки. Серия U3700 может синхронизироваться с системой посредством внешнего запуска, а также синхронизироваться с внешними системами, такими как радар и камера, с помощью функции синхронного вывода. Многофункциональный графический интерфейс пользователя (GUI) позволяет быстро оценивать продукцию, включая, помимо прочего, настройку модулей, отображение данных, обновление прошивки, запись данных и т.д.

Продукция серии U3600 представляет собой датчики IMU/VRU/AHRS, состоящие из массива MEMS-IMU, магнитометра и барометра, и оснащена собственной разработанной адаптивной расширенной фильтрацией Калмана, алгоритмом динамического анализа шума IMU и алгоритмом анализа состояния движения несущей, что позволяет обеспечить точность измерения углов ориентации в условиях высокой динамики и уменьшить дрейф углов курса. Каждый датчик перед отправкой с завода проходит точную компенсацию, включая температурную, нулевую, масштабную и поперечную ось. Датчики серии U3600 передают данные через USB-интерфейс и имеют широкие возможности пользовательской настройки. Многофункциональный графический интерфейс пользователя (GUI) позволяет быстро оценивать продукцию, включая, помимо прочего, настройку модулей, отображение данных, обновление прошивки, запись данных и т.д.

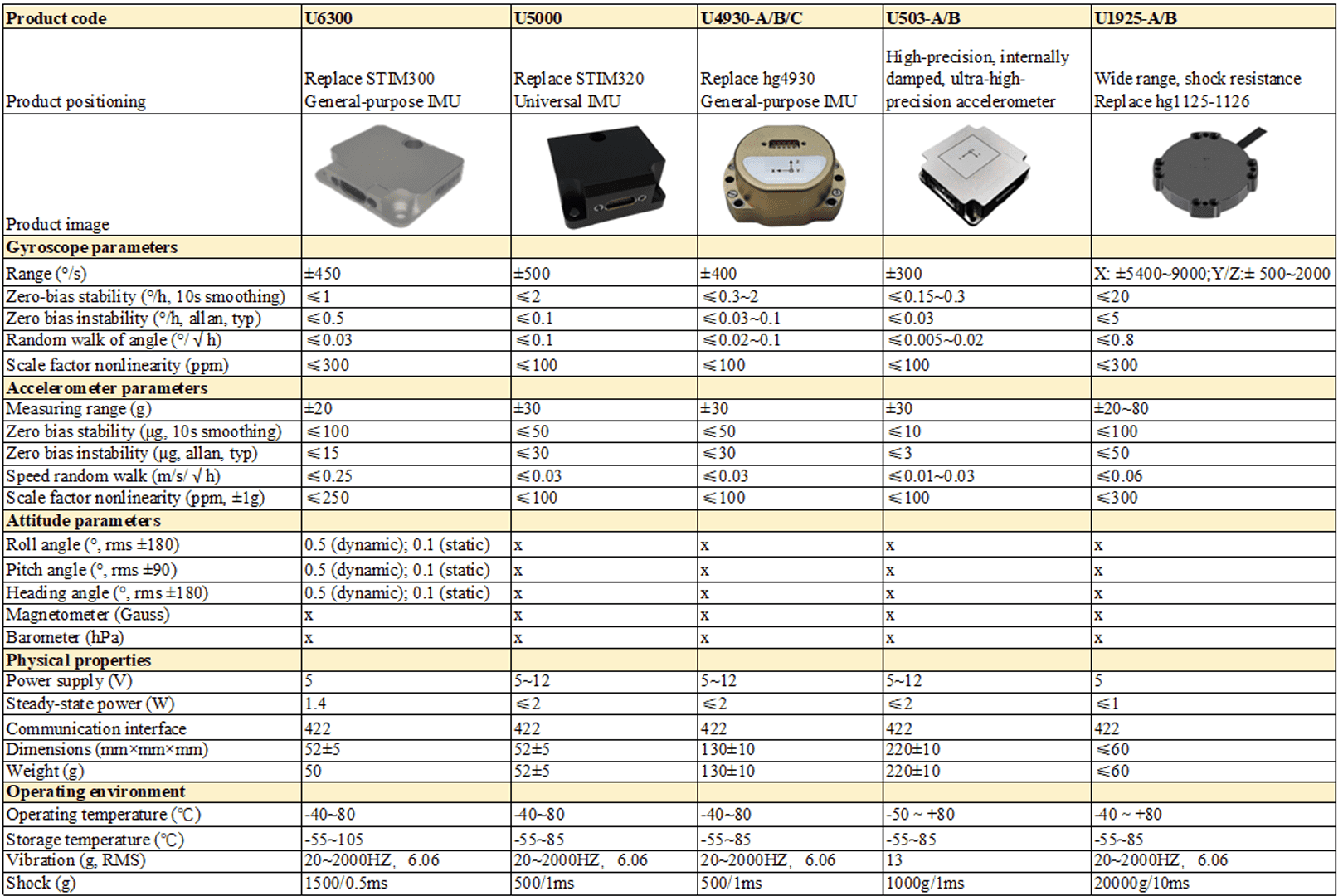

Инерциальный измерительный блок (IMU) U6300 основан на технологии микроэлектромеханических систем (MEMS). Он имеет встроенный высокопроизводительный трехосевой MEMS-гироскоп и трехосевой MEMS-акселерометр и поддерживает вывод такой информации, как угловая скорость, ускорение и углы ориентации. Датчик U6300 отличается высокой надежностью и отличной адаптивностью к условиям окружающей среды, являясь прекрасной заменой STIM300. Он прошел самые строгие испытания и демонстрирует превосходные характеристики с точки зрения шума, стабильности нулевой точки, нелинейности и температурного дрейфа. Этот продукт может широко применяться в таких областях, как интеллектуальное вождение, машиностроение, гражданские и специализированные дроны, автоматизированные транспортные средства (AGV), железнодорожный транспорт, мобильная связь и навигация персонала.

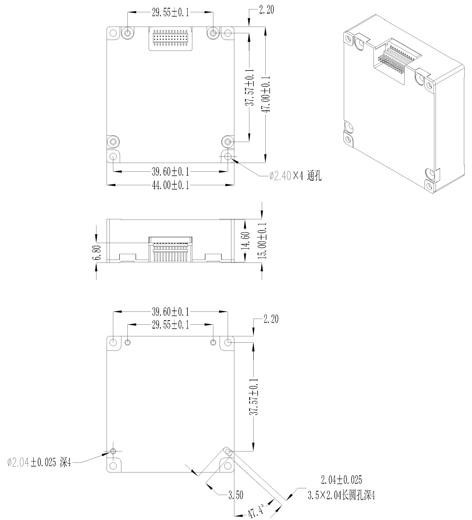

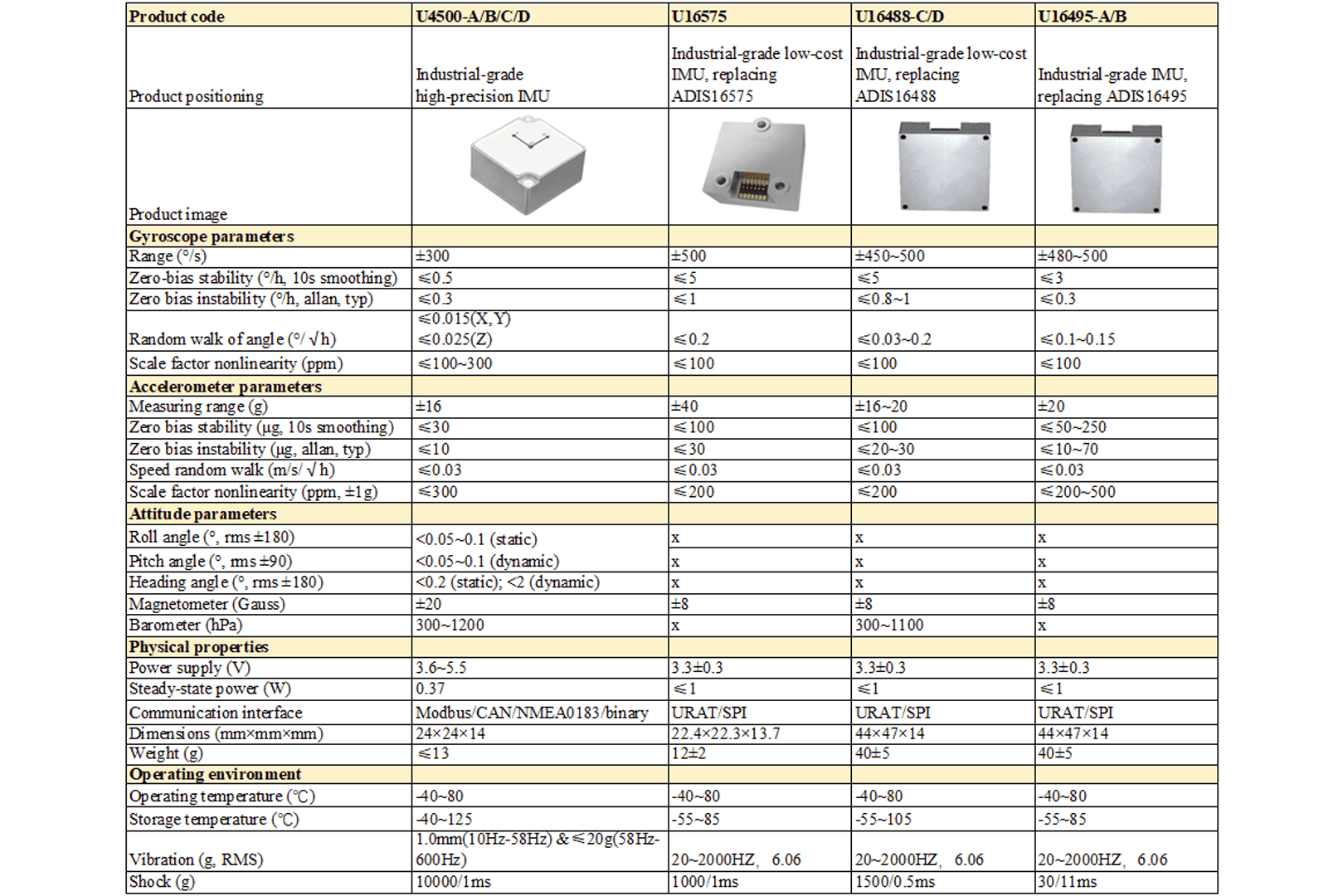

Инерциальные измерительные блоки (IMU) серии U6488 оснащены встроенными трехосевыми гироскопами и трехосевыми акселерометрами, которые используются для измерения угловых скоростей и ускорений трех осей несущего объекта. Данные с гироскопов и акселерометров, прошедшие компенсацию ошибок (включая температурную компенсацию, компенсацию угла смещения при установке, нелинейную компенсацию и т. д.), выводятся через последовательный порт в соответствии с согласованным протоколом связи. Они могут использоваться для точной навигации, управления и динамического измерения несущего объекта. В данном изделии используются высокоточные инерциальные MEMS-устройства, отличающиеся малыми размерами, высокой устойчивостью к перегрузкам, высокой надежностью и прочностью, и оно способно точно измерять угловую скорость и ускорение движущегося несущего объекта даже в суровых условиях. Серия U6488 включает четыре модели: U6488-B, U6488-C, U6488-D и U6488-E. Внешний вид и функциональность интерфейса всех четырех моделей одинаковы. За исключением U6488-E, все они оснащены встроенными трехосевыми магнитометрами и цифровыми барометрами.

Высокоточная серия U7000 МЕМС-ИМУ Это высоконадежная и экономичная комбинация шестиосевых инерциальных MEMS-датчиков, которая может широко использоваться в областях навигации, управления и измерений, таких как инерциальная навигация и стабилизация ориентации. Данная серия инерциальных измерительных блоков MEMS может быть сконфигурирована с различным программным и аппаратным обеспечением в соответствии с потребностями пользователя. В некоторых приложениях инерциальной навигации гироскопы могут быть заменены высокоточными или высокодинамичными MEMS-гироскопами, чтобы максимально удовлетворить потребности различных пользователей.

Инерциальный измерительный модуль U5000 MEMS представляет собой высоконадежный и экономичный шестиосевой MEMS-модуль. модуль инерциальных измеренийЭта технология широко применяется в областях навигации, управления и измерений, представленных транспортными средствами, судами и дронами. Серия инерциальных измерительных модулей U5000 объединяет высокопроизводительные MEMS-гироскопы и MEMS-акселерометры в независимой структуре. Выбранные для системы гироскопы и акселерометры представляют собой передовые инерциальные устройства на основе MEMS-технологии. Трехосевые MEMS-гироскопы определяют угловое движение несущей, а трехосевые MEMS-акселерометры — линейное ускорение несущей. Система внутренне компенсирует нулевое положение, масштабный коэффициент, неортогональную ошибку и связанные с ускорением составляющие по всем температурным параметрам, поддерживая высокую точность измерений в течение длительного периода времени. Инерциальный измерительный модуль серии U5000 может быть сконфигурирован с различным аппаратным и программным обеспечением в соответствии с потребностями пользователя.

Серия U3500 представляет собой датчик IMU/VRU/AHRS, состоящий из высокопроизводительного MEMS-IMU, магнитометра и усовершенствованного одноосевого гироскопа. Он оснащен разработанным нами адаптивным расширенным фильтром Калмана, алгоритмом динамического анализа шума IMU и алгоритмом анализа состояния движения несущей, что позволяет обеспечить точность определения углов ориентации в условиях высокой динамики и уменьшить дрейф углов курса. Перед отправкой с завода каждый датчик проходит точную компенсацию, включая температурную, нулевую, масштабную и поперечную ось. Датчики серии U3500 передают данные через интерфейс UART и имеют широкие возможности пользовательской настройки. Если требуется интерфейс CAN, пользователям необходимо самостоятельно интегрировать схему приемопередатчика CAN. Датчики серии U3500 могут синхронизироваться с системой посредством внешнего запуска, а также могут синхронизироваться с внешними системами, такими как радар и камера, с помощью функции синхронного вывода. Многофункциональный графический интерфейс пользователя (GUI) позволяет быстро оценивать продукцию, включая, помимо прочего, настройку модулей, отображение данных, обновление прошивки, запись данных и т.д.
