Как работают высокотемпературные акселерометры?

Основные положения

• • Продукт: Высокотемпературные акселерометры

    Основные характеристики:

    • Компоненты: Разработаны с использованием передовых материалов и технологий, таких как аморфные кварцевые структуры для повышения стабильности.
    • Функция: Обеспечение надежных и точных данных в экстремальных условиях, что крайне важно для безопасности и производительности.
    • Области применения: незаменимы в нефтегазовой отрасли (системы MWD), аэрокосмической отрасли (мониторинг конструкций), автомобильной промышленности (оценка краш-тестов и эксплуатационных характеристик) и различных отраслях промышленности.
    • Целостность данных: Способность работать при высоких температурах и вибрациях, обеспечивая непрерывную работу и минимальное время простоя.
    • Вывод: Высокотемпературные акселерометры жизненно важны для отраслей промышленности, работающих в суровых условиях, повышая эффективность и безопасность за счет точных измерений.

Надежность имеет решающее значение для успеха в сложной нефтегазовой отрасли, где риски часты и могут существенно повлиять на возможности. Достоверные и точные данные могут определить, добьется ли предприятие успеха или потерпит неудачу.

Компания Ericco поставляет надежные датчики для мирового нефтегазового сектора, демонстрируя исключительную надежность и точность в самых сложных условиях эксплуатации.

1. Что такое высокотемпературные акселерометры?

Высокотемпературные акселерометры предназначены для работы в суровых условиях и предоставления точных данных в таких требовательных отраслях, как аэрокосмическая и нефтегазовая. По сути, их назначение — эффективно функционировать в сложных условиях, включая подземные пространства и экстремальные температуры.

Производители высокотемпературных акселерометров используют специальные технологии для обеспечения надежности датчиков в экстремальных условиях. Например, кварцевый акселерометр Micro-Magic Inc. для нефтегазовой отрасли продемонстрировал высокую производительность. В этой модели используется структура из аморфного кварца с инерционной массой, которая реагирует на ускорение посредством изгибающего движения, обеспечивая превосходную стабильность смещения, масштабного коэффициента и выравнивания осей.

2. Как используются высокотемпературные акселерометры?

Высокотемпературные акселерометры жизненно важны в отраслях, где оборудование должно работать в экстремальных условиях. Их прочная конструкция и передовые технологии позволяют им надежно функционировать в суровых условиях, предоставляя важные данные, повышающие безопасность, эффективность и производительность. Рассмотрим подробнее их применение и значение:

2.1 Нефтегазовая промышленность

В нефтегазовой отрасли высокотемпературные акселерометры являются важными компонентами систем измерения параметров бурения в процессе эксплуатации (MWD). MWD — это метод каротажа скважин, использующий датчики внутри бурильной колонны для получения данных в режиме реального времени, что позволяет направлять бурение и оптимизировать буровые работы. Эти акселерометры способны выдерживать интенсивную жару, удары и вибрации, возникающие на большой глубине под землей. Обеспечивая точные измерения, они помогают...

• Оптимизация буровых работ: предоставление точных данных об ориентации и положении бурового долота, что способствует эффективному и точному бурению.
• Повышение безопасности: обнаружение вибраций и ударов, которые могут указывать на потенциальные проблемы, что позволяет своевременно вмешаться и предотвратить несчастные случаи.
• Повышение эффективности: сокращение времени простоя за счет предоставления непрерывных и надежных данных, которые помогают предотвратить сбои в работе и дорогостоящие перебои.

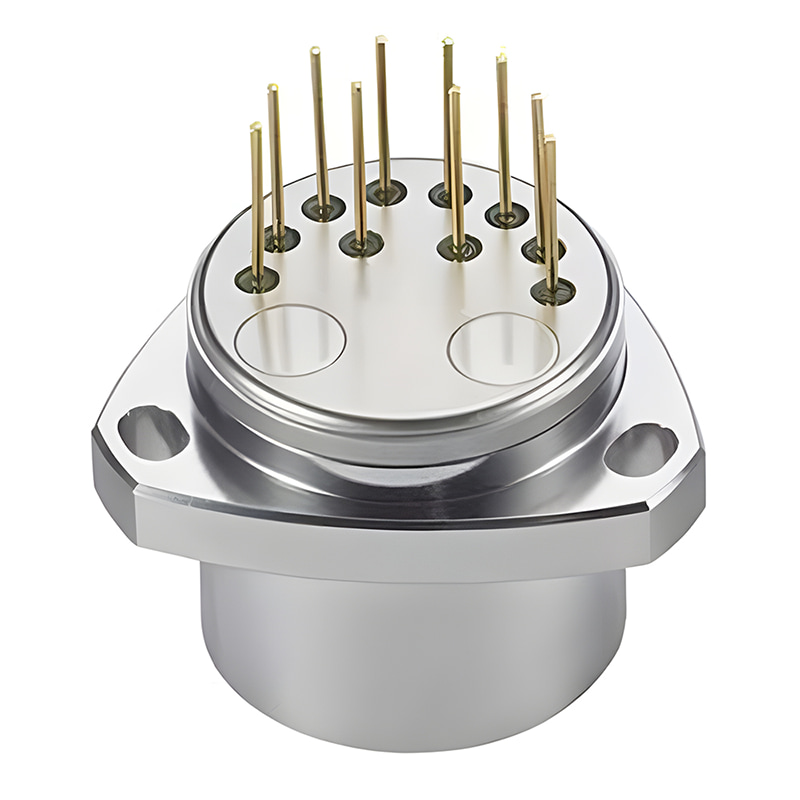

Рис. 1. Высокотемпературные акселерометры

2.2 Аэрокосмическая отрасль

В аэрокосмической отрасли высокотемпературные акселерометры используются для контроля характеристик и структурной целостности летательных аппаратов. Они способны выдерживать экстремальные условия полета, включая высокие температуры и сильные вибрации, и имеют решающее значение для

• Мониторинг состояния конструкции: измерение вибраций и напряжений в компонентах самолета, обеспечение их нахождения в пределах безопасных значений.
• Эксплуатационные характеристики двигателя: Мониторинг вибраций в авиационных двигателях для выявления аномалий и предотвращения отказов двигателя.
• Летные испытания: Предоставление точных данных о динамике самолета во время испытательных полетов, что способствует разработке и совершенствованию конструкции летательных аппаратов.

2.3 Автомобильные испытания

В автомобильных испытаниях высокотемпературные акселерометры используются для измерения динамики автомобиля и структурной целостности в экстремальных условиях. Они особенно полезны для:

Краш-тестирование: Мониторинг сил ускорения и замедления во время краш-тестов для оценки безопасности и ударопрочности транспортного средства.
Высокопроизводительные испытания: измерение вибраций и напряжений в высокопроизводительных автомобилях для обеспечения устойчивости компонентов к экстремальным условиям эксплуатации.
Испытание на долговечность: Оценка долгосрочной долговечности автомобильных компонентов путем их длительного воздействия высоких температур и вибрации.

2.4 Промышленные применения

Помимо нефтегазовой, аэрокосмической и автомобильной промышленности, высокотемпературные акселерометры используются в различных других промышленных областях, где оборудование работает в экстремальных условиях. К ним относятся:

Выработка электроэнергии: Мониторинг вибраций в турбинах и другом оборудовании для обеспечения оптимальной производительности и предотвращения отказов.
Производство: Измерение вибраций и напряжений в тяжелой технике для поддержания эффективности и безопасности производства.
Робототехника: предоставление точных данных о движениях и нагрузках, испытываемых роботами, работающими в условиях высоких температур, например, в сварочных или литейных цехах.

3. Высокотемпературные акселерометры компании Micro-Magic Inc.

Компания Micro-Magic Inc. преуспела в разработке и производстве высокотемпературных акселерометров, отвечающих самым высоким требованиям этих отраслей. Мы предлагаем решения, разработанные специально для разведки энергоресурсов и других высокотемпературных применений. Эти акселерометры обладают следующими характеристиками:

Аналоговый выход: для упрощения интеграции с существующими системами.
Варианты монтажа: квадратные или круглые фланцы для различных потребностей установки.
Диапазон регулировки в полевых условиях: позволяет настраивать параметры в соответствии с конкретными требованиями приложения.
Внутренние датчики температуры: для термокомпенсации, обеспечивающие точные измерения, несмотря на колебания температуры.

Более того, кварцевый акселерометр Micro-Magic Inc. для нефтегазовой отрасли доказал свою высокую производительность. В этой модели используется структура из аморфного кварца с инерционной массой, которая реагирует на ускорение посредством изгибающего движения, обеспечивая превосходную стабильность смещения, масштабного коэффициента и выравнивания осей.

В некоторых высокотемпературных акселерометрах также используются внешние усилители для защиты датчика от повреждений, вызванных перегревом.

Мы рекомендуем прибор AC1 для нефтегазовой отрасли, рабочая температура которого составляет от -55 до +85 ℃, диапазон входного сигнала ±50 г, а также повторяемость смещения. <30 мкг и повторяемость масштабного коэффициента. <50 ppm.

4. Заключение

Высокотемпературные акселерометры незаменимы в отраслях, работающих в экстремальных условиях. Их способность предоставлять надежные и точные данные в таких условиях повышает эффективность, безопасность и производительность. Благодаря развитию технологий эти датчики продолжают совершенствоваться, предлагая еще большую надежность и точность в самых сложных условиях эксплуатации.
