Понимание принципа работы волоконно-оптического гироскопа: как он работает.

Узнайте, как работают волоконно-оптические гироскопы (ВОГ) с использованием эффекта Сагнака, об их ключевых особенностях и применении в аэрокосмической отрасли, беспилотных автомобилях и многом другом. Поймите, почему ВОГ совершают революцию в навигационных технологиях.

Волоконно-оптические гироскопы (ВОГ) стали важнейшим компонентом в самых разных отраслях промышленности, от аэрокосмической до автомобильной и даже в бытовой электронике. Эти устройства используются для измерения угловой скорости, предоставляя критически важные данные для навигационных и управляющих систем. Но как они работают? В этой статье мы углубимся во внутреннее устройство волоконно-оптических гироскопов и рассмотрим их значение.

Что такое волоконно-оптический гироскоп?

Волоконно-оптический гироскоп — это тип гироскопа, использующий интерференцию света, распространяющегося по оптическим волокнам, для обнаружения вращательных движений. В отличие от традиционных механических гироскопов, которые полагаются на вращающуюся массу, волоконно-оптические гироскопы используют свет в качестве среды для измерения вращательных изменений, обеспечивая более высокую точность и надежность. Эти гироскопы компактны, долговечны и идеально подходят для высокоточных применений.

Принцип работы волоконно-оптического гироскопа

В основе волоконно-оптического гироскопа лежит концепция, называемая эффектом Сагнака, которая является ключом к пониманию принципа работы этих устройств. Вот пошаговое объяснение:

1.Разделение света: Лазерный луч разделяется на два отдельных луча, которые распространяются в противоположных направлениях вокруг катушки оптического волокна. Оптическое волокно обычно наматывается в катушку, чтобы увеличить дальность распространения света и, следовательно, повысить чувствительность.

2.Вращение и фазовый сдвиг: При вращении гироскопа один из световых лучей движется немного быстрее в направлении вращения, а другой — медленнее в противоположном направлении. Это вызывает фазовый сдвиг между двумя световыми лучами. Более быстро движущийся луч замедляется, а более медленно движущийся — ускоряется.

3.Интерференция: После того, как световые лучи проходят вокруг катушки и возвращаются к детектору, фазовый сдвиг приводит к интерференции между двумя лучами. Степень этой интерференции пропорциональна скорости вращения гироскопа.

4.Измерение: Интерференционная картина регистрируется фотодетектором, который преобразует её в электрический сигнал. Затем этот сигнал обрабатывается для определения угловой скорости или скорости вращения гироскопа. Чем больше фазовый сдвиг, тем быстрее вращение.

Основные характеристики волоконно-оптических гироскопов

1. Точность и чувствительность: Волоконно-оптические гироскопы обладают высокой чувствительностью и способны с большой точностью измерять очень малые изменения угловой скорости. Это делает их идеальными для применений, требующих точной навигации и управления.

2. Отсутствие движущихся частей: В отличие от механических гироскопов, которые используют движущиеся компоненты, волоконно-оптические гироскопы не имеют движущихся частей. Это повышает их надежность и снижает вероятность износа с течением времени.

3. Высокая прочность: Отсутствие механических частей делает волоконно-оптические гироскопы очень прочными и устойчивыми к ударам и вибрации, что делает их идеальными для использования в сложных условиях, например, в аэрокосмической и военной отраслях.

4. Компактная конструкция: Волоконно-оптические гироскопы, как правило, меньше и легче традиционных гироскопов, что делает их подходящими для использования в тех областях, где размер и вес являются критически важными факторами.

Применение волоконно-оптических гироскопов

Универсальность и точность волоконно-оптических гироскопов делают их незаменимыми во многих областях:

1.Аэрокосмическая отрасль: волоконно-оптические гироскопы (ВОГ) широко используются в самолетах и ​​космических аппаратах для навигации и управления. Они помогают поддерживать стабильность, направление и высоту, особенно в условиях отсутствия GPS-сигнала.

2.Автономные транспортные средства: волоконно-оптические гироскопы играют решающую роль в навигационных системах беспилотных автомобилей и роботов, помогая им поддерживать точное положение и ориентацию.

3.Морская навигация: на подводных лодках и кораблях волоконно-оптические гироскопы используются для предоставления точных данных о курсе и местоположении в ситуациях, когда традиционные навигационные системы могут быть неэффективны.

4.Военное применение: ФОГ (оптические гироскопы) играют жизненно важную роль в тактических навигационных системах, где высокая точность и надежность имеют решающее значение для успеха военных операций.

5.Бытовая электроника: оптоволоконные кабели также находят применение в потребительских товарах, таких как игровые устройства, системы стабилизации изображения и даже оборудование для виртуальной реальности.

Типичные параметры и области применения продукции.

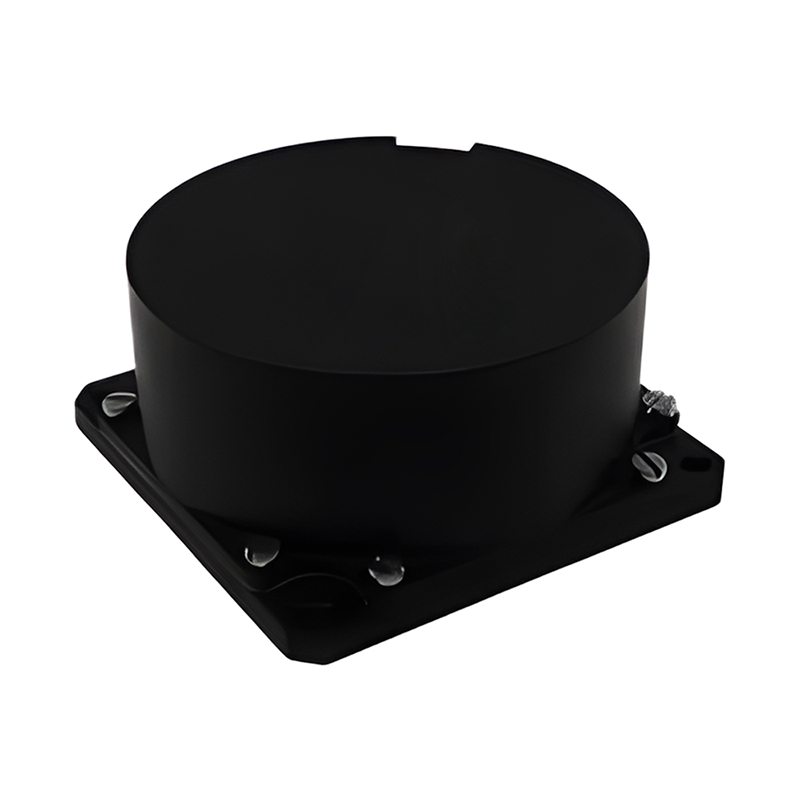

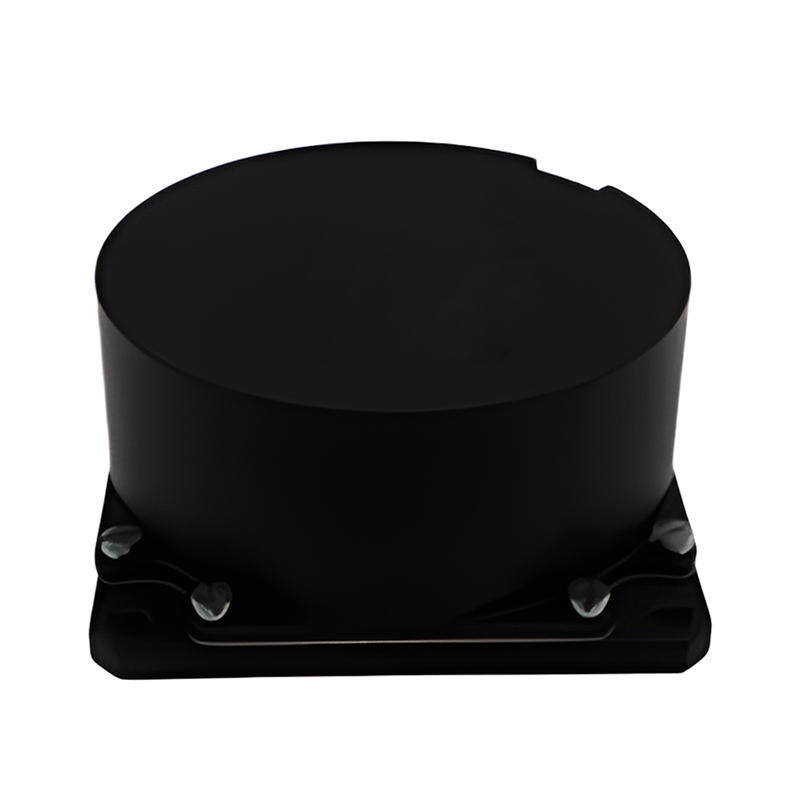

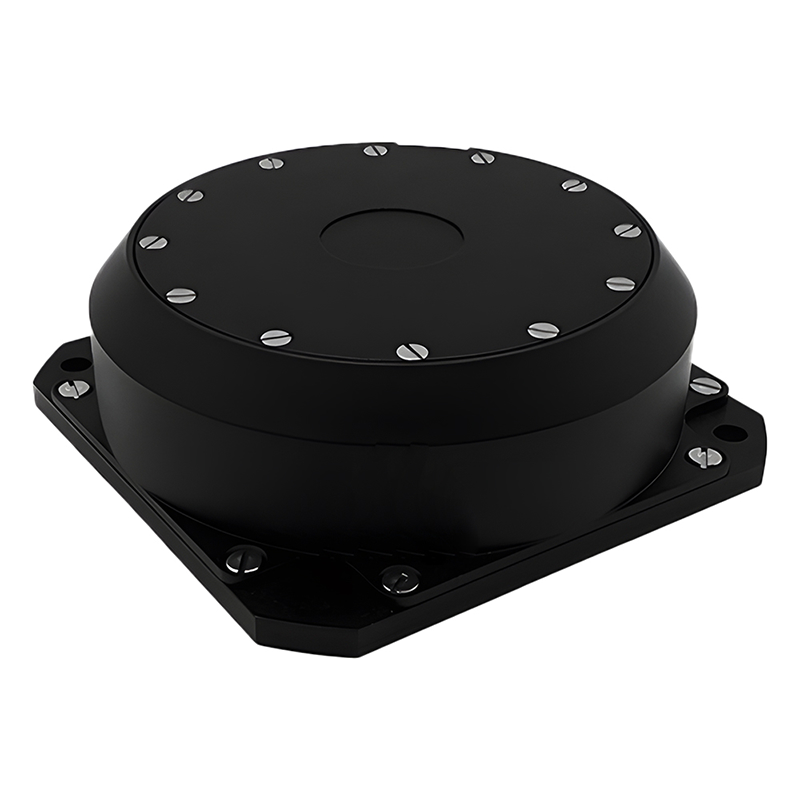

В качестве примера рассмотрим волоконно-оптический гироскоп серии G:

Точность G-F50: 0,1 - 0,3°/ч

Точность G-F60: 0,05 - 0,2°/ч

Области применения включают: небольшие инерциальные измерительные блоки (IMU), инерциальные навигационные системы (INS), системы сервоуправления головки наведения ракет, фотоэлектрические контейнеры, беспилотные летательные аппараты и т. д. Эти изделия демонстрируют широкие перспективы применения волоконно-оптических гироскопов как в военной, так и в гражданской сфере.

Заключение

Волоконно-оптические гироскопы представляют собой значительный шаг вперед в технологии измерения вращения. Используя свет вместо механических компонентов, они обеспечивают превосходную точность, надежность и долговечность. Поскольку промышленность продолжает нуждаться в более точных и компактных навигационных решениях, роль волоконно-оптических гироскопов будет только расти, способствуя развитию самых разных областей — от беспилотных автомобилей до аэрокосмической техники.

В следующий раз, когда вы услышите о беспилотном автомобиле, самолете или любой высокотехнологичной навигационной системе, велика вероятность, что в их основе лежит волоконно-оптический гироскоп, обеспечивающий плавное и точное движение. Понимание принципов работы этих устройств позволяет нам глубже понять сложные технологии, благодаря которым наш современный мир функционирует более эффективно.
