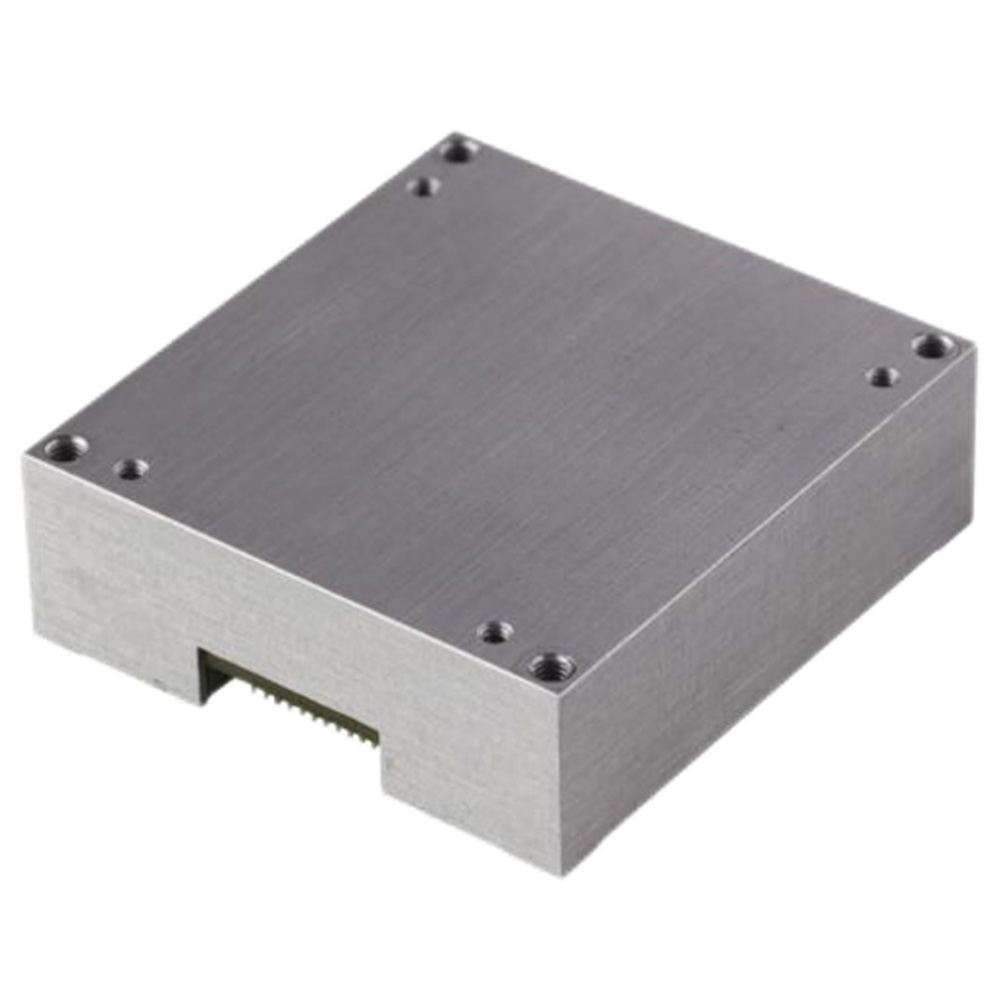

U6488 — это инерциальный измерительный блок (IMU) тактического класса на основе MEMS-технологии, объединяющий трехосевой гироскоп, трехосевой акселерометр, трехосевой магнитометр и барометр. Он обладает стабильностью смещения гироскопа 1°/ч, стабильностью смещения ускорения 30 мкг и высокоскоростным выходом SPI 2000 Гц. Он подходит для высокодинамичных сценариев применения, таких как промышленные дроны, автономное вождение, роботы и системы стабилизации платформ. Его компактная конструкция (47×44×14 мм, 50 г) и высокая адаптивность к окружающей среде делают его ключевым датчиком для точной навигации и управления полетом.

1. U6488: Тактические характеристики в компактном корпусе

U6488 — это высокопроизводительный 10-степенной MEMS-инерциальный измерительный блок (IMU), обладающий следующими основными характеристиками.:

• 3-осевой гироскоп: динамический диапазон ±450°/с, стабильность смещения Аллана 1°/ч, случайное блуждание 0,065°/√ч

• 3-осевой акселерометр: динамический диапазон ±16 г/±20 г, стабильность смещения Аллана 30 мкг, случайное блуждание 0,01 м/с²/√ч

• МагнитометрДиапазон измерения: ±8 Гаусс, разрешение: 200 мкГаусс, плотность шума: 50 мкГаусс.

• БарометрДиапазон измерения: 450–1100 мбар, разрешение 0,1 мбар, абсолютная точность 1,5 мбар.

• ИнтерфейсыSPI с частотой до 2000 Гц, UART со скоростью 230,4 кбит/с для высокоскоростной передачи данных.

• Технические характеристикиРазмеры: 47×44×14 мм, вес всего 50 г — идеально подходит для небольших и средних БПЛА.

Благодаря встроенной калибровке и компенсации полного температурного диапазона, а также широкому диапазону рабочих температур (-40°C до +85°C), U6488 обеспечивает стабильный и точный выходной сигнал даже в суровых условиях.

2. Инерциальный измерительный блок (IMU): Мозг системы стабилизации полета дрона.

Инерциальный измерительный блок (IMU) регистрирует угловую скорость и линейное ускорение в реальном времени в трехмерном пространстве, обеспечивая необходимую обратную связь для системы управления полетом в замкнутом контуре. Модуль U6488 играет решающую роль в этом процессе:

• Оценка отношенияГироскоп предоставляет данные о угловых скоростях по тангажу, крену и рысканию в реальном времени, что позволяет точно определять ориентацию дрона за счет интегрирования.

• Обратная связь по ускорениюАкселерометр определяет состояния движения дрона, такие как ускорение и замедление, повышая точность управления.

• Магнитный заголовокМагнитометр обеспечивает надежную направленную привязку, что особенно важно в условиях отсутствия сигнала GNSS.

• Оценка высотыБарометр измеряет колебания атмосферного давления для оценки относительных изменений высоты, необходимых для стабильного зависания и посадки.

3. Работа в реальном времени для управления с обратной связью

По сравнению с более медленными датчиками, такими как GPS, U6488 обеспечивает обновление данных с точностью до миллисекунды и сверхнизкую задержку. Благодаря частоте дискретизации SPI до 2000 Гц он позволяет осуществлять высокочастотное обновление контура управления, что крайне важно для поддержания стабильности полета в динамических условиях.

Вот как формируется контур управления полетом:

1. Устройство U6488 определяет текущее положение дрона.

2. Контроллер полета вычисляет необходимую корректировку.

3. Система ESC соответствующим образом регулирует скорость вращения двигателя.

4. Положение дрона меняется.

5. Датчик U6488 повторно регистрирует новое состояние, замыкая замкнутый контур.

Без обратной связи в реальном времени от инерциального измерительного блока (IMU) этот контур управления просто невозможно установить.

4. Обеспечение будущего автономных систем

Помимо удовлетворения современных потребностей в управлении полетом, U6488 разработан для будущего автономного принятия решений и взаимодействия в рое:

• Высокоскоростной SPI обеспечивает обмен данными с низкой задержкой для динамического планирования траектории и обхода препятствий.

• Легкая конструкция (50 г) Поддерживает строгие требования к полезной нагрузке для компактных беспилотных платформ.

• Высокая надежностьБлагодаря показателю MTBF в 20 000 часов, U6488 обеспечивает длительную работу без необходимости технического обслуживания.

Заключение:
Благодаря сочетанию инерциального датчика тактического класса, облегченной конструкции и высокоскоростных коммуникационных интерфейсов, U6488 является не только «основным датчиком» для стабильного управления полетом дрона, но и «двигателем восприятия» для интеллектуальных систем следующего поколения.
