Влияние низкого давления на гибкие кварцевые акселерометры: ключевой аспект в аэрокосмических приложениях.

Изучите, как низкое давление в космосе влияет на гибкие кварцевые акселерометры, их характеристики в аэрокосмических приложениях и почему они остаются идеальными для мониторинга микровибраций.

При мониторинге микровибраций на орбите космических аппаратов кварцевый гибкий акселерометр, благодаря своей высокой чувствительности и низкому уровню шума, стал идеальным выбором для измерения статических и динамических ускорений. Однако повлияет ли низкое давление в космосе на его работу? В данной статье подробно рассматривается этот ключевой вопрос.

Почему низкое давление так важно для акселерометров?

Представьте, что космический аппарат находится на низкой околоземной орбите на высоте 500 километров от Земли, в условиях высокого вакуума, составляющего приблизительно от 10⁻⁵ до 10⁻⁶ Па. При этом внутреннее давление кварцевого гибкого акселерометра составляет 1 атмосферу. Какие последствия вызовет эта разница давлений?

По мере увеличения времени работы на орбите воздух внутри контейнера будет постепенно выходить наружу, а давление воздуха будет непрерывно снижаться, в конечном итоге достигая равновесия с вакуумной средой космического пространства. В ходе этого процесса средняя длина свободного пробега молекул воздуха будет продолжать увеличиваться и даже превышать 30 мкм. Состояние потока также будет постепенно переходить от вязкого течения к вязкомолекулярному, и, наконец, перейдет в состояние молекулярного течения, когда давление станет ниже 102 Па.

Как изменение атмосферного давления влияет на работу датчика?

В воздушной среде движение чувствительной диафрагмы кварцевого акселерометра обусловлено эффектом демпфирования мембраны. Однако по мере снижения давления воздуха демпфирование воздуха становится все меньше и меньше. В состоянии молекулярного потока оно практически достигает нуля, остается только электромагнитное демпфирование.

Ключевая проблема заключается в следующем: если во время миссии произойдет значительная утечка газа, коэффициент демпфирования мембраны значительно снизится, что изменит характеристики акселерометра и помешает эффективному затуханию рассеянных свободных колебаний. В конечном итоге это может повлиять на масштабный коэффициент и уровень шума датчика, что поставит под угрозу точность измерений.

Насколько существенно влияние низкого давления на масштабный коэффициент?

Анализ статической калибровки с использованием метода гравитационного наклона показывает:

В воздушной среде сила, действующая на компонент маятника, равна mg₀, а выталкивающая сила f_b равна ρVg₀. Электромагнитная сила f равна разности между силой тяжести и выталкивающей силой:

[ f = mg_0 - ρVg_0 \]

Среди них:

Масса маятника m = 8,12 × 10⁻⁴ кг

Плотность сухого воздуха ρ = 1,293 кг/м³

Объем подвижной части маятникового элемента V = 280 мм³

Гравитационное ускорение g₀ = 9,80665 м/с²

Расчеты показывают, что отношение силы плавучести к весу самого маятникового компонента составляет приблизительно 0,044%. Это означает, что в вакуумной среде, когда давление воздуха внутри и снаружи достигает равновесия, масштабный коэффициент кварцевого гибкого акселерометра изменяется всего на 0,044%.

Эффективность в практических приложениях

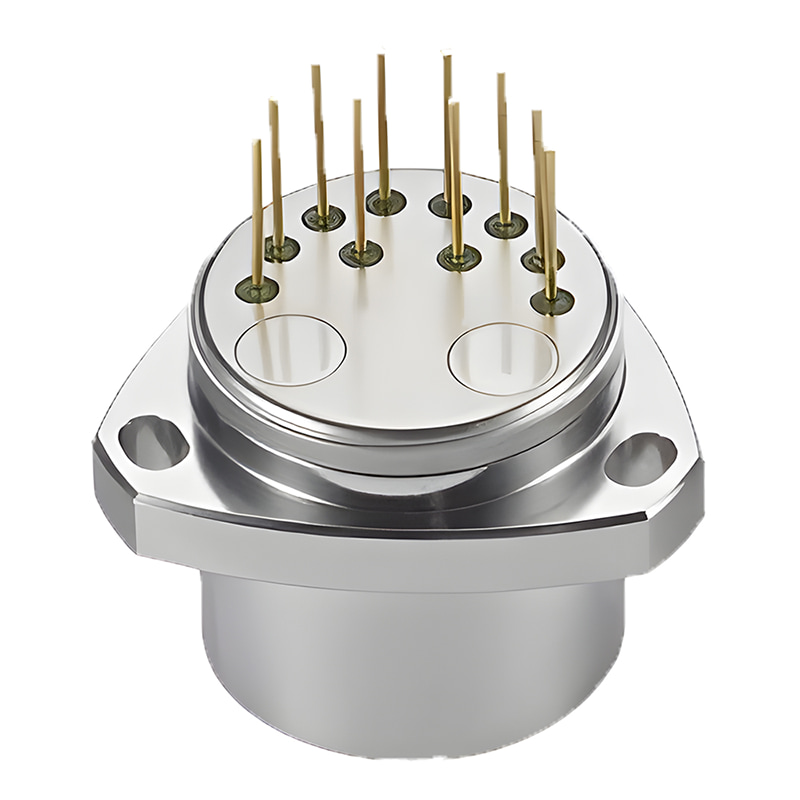

Теоретический анализ показывает, что влияние условий низкого давления на масштабный коэффициент датчика составляет менее 0,1%, а влияние на точность измерений незначительно. Особого внимания заслуживает серия кварцевых гибких акселерометров AC-1, специально разработанная для аэрокосмических применений. Среди них модель AC-1A обладает наивысшей точностью и следующими превосходными характеристиками:

- Повторяемость при нулевом смещении ≤ 10 мкг

- Масштабный коэффициент 1,05 - 1,3 мА/г

- Повторяемость масштабного коэффициента ≤ 15 мкг

Эти показатели делают их идеально подходящими для мониторинга микровибрационной среды космических аппаратов на орбите, а также для применения в инерциальных навигационных системах с высокими требованиями к точности и системах статического измерения углов.

Заключение: Возможность применения в космической отрасли.

Комплексный анализ показывает:

1. Максимальное влияние вакуумной среды на масштабный коэффициент составляет не более 0,044%.

2. Влияние низкого давления на масштабный коэффициент датчика составляет менее 0,1%.

3. Влияние на точность измерений можно не учитывать.

Таким образом, гибкий кварцевый акселерометр идеально подходит для длительных орбитальных применений. Низкое давление или вакуум оказывают очень незначительное влияние на его масштабный коэффициент и шум. Этот вывод обеспечивает надежную техническую гарантию для мониторинга микровибраций космических аппаратов, а также демонстрирует выдающиеся характеристики гибкого кварцевого акселерометра в экстремальных условиях.
