Он МЭМС-гироскоп на основе кремния MHZ-XXXX принимает компактный 48-контактный керамический корпус и передовой технологией MEMS-датчиков. сверхвысокоточный одноосевой гироскоп функции Высокая точность, превосходная стабильность, низкий уровень шума, широкий температурный диапазон и надежный цифровой выход., обеспечивая точное измерение угловой скорости для передовых инерциальных приложений.
Номер детали, :
MHZ-102Минимальный объем заказа (MOQ) :
1время ведения :
5Серия продукции и параметры
| Параметры | MHZ-102 | MHZ-504 | MHZ-1001 | Единица | Примечания |
| Диапазон измерений | 100 | 500 | 1000 | град/с | Вращение по часовой стрелке обеспечивает положительный выходной сигнал, ограниченный значением ±105% от полной шкалы. во время превышения дальности |
| Разрешение | 32 | 32 | 32 | биты | |
| Скорость передачи данных | 11,5 тыс. - 12,5 тыс. | 11,5 тыс. - 12,5 тыс. | 11,5 тыс. - 12,5 тыс. | Hz | Частота обновления выходных данных при комнатной температуре |
| Групповая задержка | 50 | 10 | 5 | ms | Задержка по времени между физическим входным и выходным сигналом. |
| Полоса пропускания (-3 дБ) | 12 | 25 | 50 | Hz | Определяется как частота, при которой затухание превышает -3 дБ. |
| Масштабный коэффициент при 25°C | 20480000 | 4096000 | 2048000 | лсб/град/с | заводская настройка |
| Повторяемость масштабного коэффициента (1σ) | 15 | 15 | 15 | ppm | день за днем при заданной температуре (1σ) |
| Нелинейность масштабного коэффициента (1σ) | 30 | 30 | 30 | ppm | Процент динамического диапазона, рассчитанный с использованием наилучшей прямой аппроксимации. |
| Нестабильность смещения | 0,011 | 0,022 | 0,033 | град/час | Отклонение Аллана при 25°C |
| Стабильность смещения @10с | 0,022 | 0,077 | 0.11 | град/час | 10s smooth GJB |
| Стабильность смещения @1с | 0,066 | 0,22 | 0,33 | град/час | 1s smooth GJB |
| Угловое случайное блуждание | 0,0011 | 0,0033 | 0,0055 | °/ √h | Отклонение Аллана при 25°C |
| Ошибка смещения по температуре (1σ) | 0.1 | 0.2 | 0.3 | град/час | В диапазоне температур（1σ） |
| Смещение Run-Run (1σ ) | 0,05 | 0,075 | 0.1 | град/час | день за днем при заданной температуре (1σ) |
| g Чувствительность | 0.1 | 0.1 | 0.1 | °/ч/г | Любая ось，Проверено в пределах ±1 г |
| ВИ | 0,5 | 0,5 | 0,5 | °/ч/г（мс） | （12 гRMS，20-2000） |
| Время запуска | 900 м | 900 м | 900 м | s | Время до получения результатов работы |
| Окружающая среда, энергия и физические свойства | |||||
| Удар (действующий) | 500 г，1 мс | ||||
| Шок (выживание) | 6000 г，10 мс | ||||
| Вибрация при работе | 18 г，Спектр экрана | ||||
| Рабочая температура | -60 ~ +150 °C | ||||
| Максимальная температура хранения (сохранения жизнеспособности). | -60 ~ +150 °C | ||||
| Напряжение питания | 5±0,25 В | ||||
| Текущее потребление | 45м | ||||
| Измерение | 11*11*3 мм | ||||
Информация об упаковке
MG-XXXX использует 48-контактный керамический корпус.
Рисунок 1. Схема упаковки.

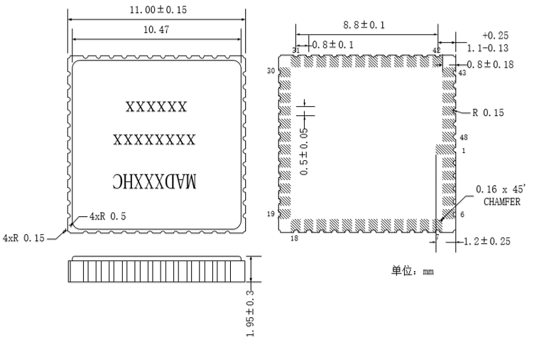

Рисунок 2. Схема размеров упаковки.
Сценарии применения
MG501 — это высокопроизводительный одноосевой MEMS-гироскоп, который выдает данные об угловой скорости и температуре через интерфейс SPI, подходящий для высокоточных измерений вращения и таких применений, как инерциальная навигация и стабилизация ориентации.
