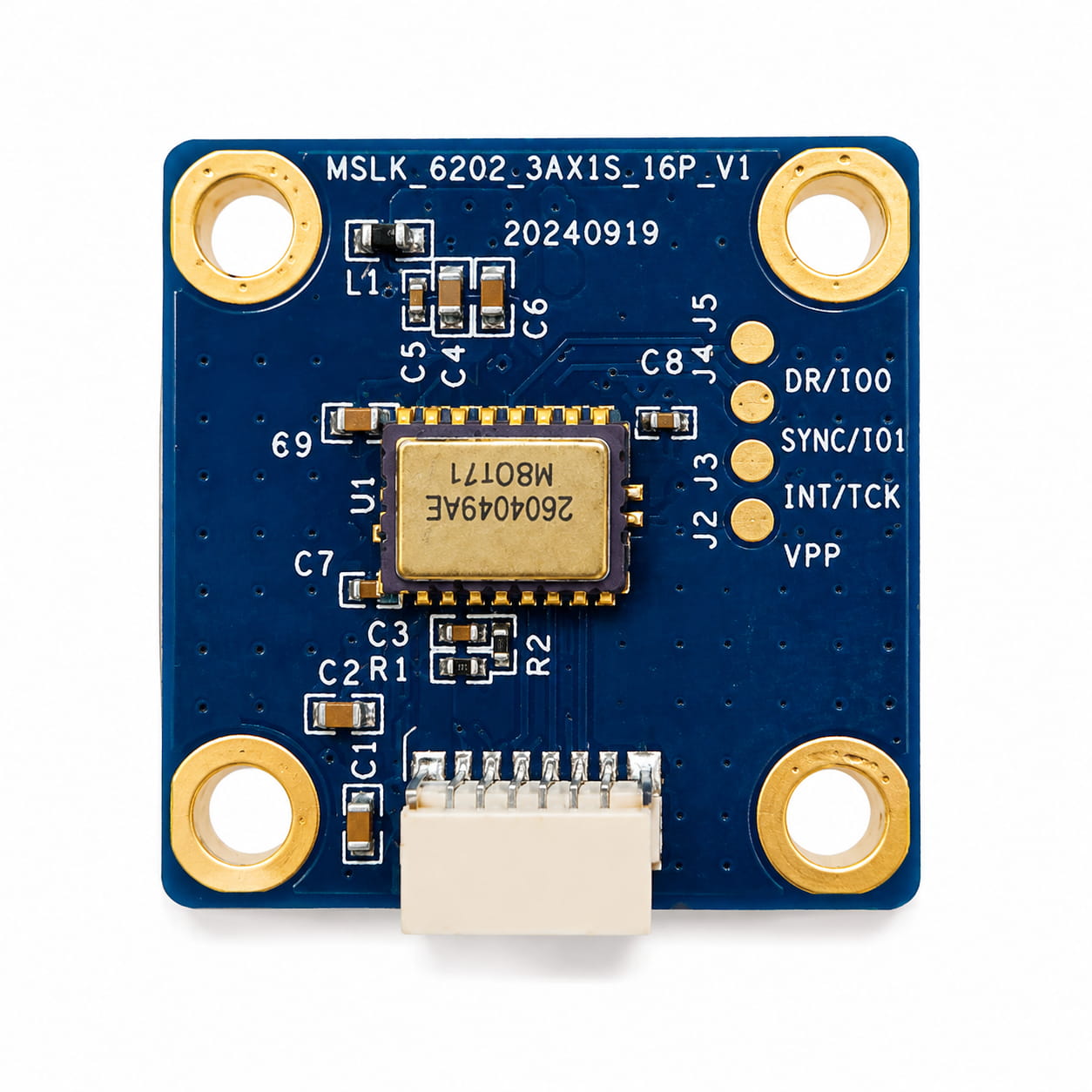

Серия M-XDR представляет собой MEMS-датчик угловой скорости (гироскоп) по оси Z с максимальным диапазоном измерения до ±2000°/с, а его цифровой выходной интерфейс соответствует протоколу SPI slave. Данные угловой скорости передаются в 24-битном формате дополнительного кода.
Серия M-XDR подходит для высокопроизводительных промышленных применений. В ней используется усовершенствованная дифференциальная MEMS-конструкция, которая позволяет исключить влияние линейного ускорения и работать в суровых условиях с сильными ударами и вибрацией.
Специально разработанный корпус может быть припаян как снизу, так и спереди, что упрощает конструкцию системы. При установке снизу чувствительная ось перпендикулярна основной печатной плате. При установке спереди чувствительная ось параллельна основной печатной плате.
Номер детали, :
M-XDR-D2Минимальный объем заказа (MOQ) :
1время ведения :
5Серия продукции и параметры
| Производительность (параметр) | Единица | Примечания | |||
| Модель | М-XDR-D0 | М-XDR-D1 | M-XDR-D2 | ||
| Упаковка | 7,8 x 5,8 x 3 | mm | |||
| Осевой | Z | ||||
| Диапазон измерений | 500 | 1000 | 2000 | град/с | Вращение по часовой стрелке обеспечивает положительный выходной сигнал, ограничение ±105% от полной шкалы при выходе за пределы допустимого диапазона. |
| Разрешение | 24 бит | 24 бит | 24 бит | биты | |
| Скорость передачи данных | 18 кГц | 18 кГц | 18 кГц | Hz | Частота обновления выходных данных при комнатной температуре |
| Групповая задержка | <2 | <2 | <2 | ms | Задержка по времени между физическим входным и выходным сигналом. |
| Полоса пропускания (-3 дБ) | ≥170 | ≥170 | ≥170 | Hz | Определяется как частота, при которой затухание превышает -3 дБ. |
| Полоса пропускания (фазовая задержка -90 градусов) | ≥130 | ≥130 | ≥130 | Hz | Полоса пропускания (при фазовом сдвиге -90°) (Гц) |
| Масштабный коэффициент при 25°C | 16000 | 8000 | 4000 | лсб/град/с | заводская настройка |
| Повторяемость масштабного коэффициента (1σ) | <25 | <20 | <15 | ppm | день за днем при заданной температуре (1σ) |
| Масштабный коэффициент в зависимости от температуры (1σ) | <50 | <50 | <50 | ppm | В диапазоне температур (1σ) |
| Масштабный коэффициент нелинейности (1σ) | <100 | <100 | <100 | ppm | Процент динамического диапазона, рассчитанный с использованием наилучшей прямой аппроксимации. |
| Нестабильность смещения | 0,25 | 0.3 | 1 | град/час | Отклонение Аллана при 25°C |
| Стабильность смещения @10с | 2.5 | 3 | 5 | град/час | Сглаживание в течение 10 секунд на единицу GJB (китайский военный стандарт). |
| Стабильность смещения @1с | 7.5 | 9 | 15 | град/час | Сглаживание за 1 секунду на каждый GJB (китайский военный стандарт). |
| Угловое случайное блуждание | <0,125 | <0,15 | <0,25 | °/ √ч | Отклонение Аллана при 25°C |
| Ошибка смещения по температуре (1σ) | <50 | <50 | <100 | град/час | В диапазоне температур (1σ) |
| Изменение температуры смещения, откалиброванное (1σ) | <10 | <10 | <30 | град/час | В диапазоне температур (1σ) |
| Смещение Run-Run(1σ ) | <1.5 | <2 | <3 | град/час | день за днем при заданной температуре (1σ) |
| Уровень шума от пика до пика | 1 | 1 | 2 | град/с | В диапазоне частот полосы пропускания при комнатной температуре. |
| Чувствительность G | <1 | <1 | <1 | °/ч/г | По любой оси, проверено в пределах ±1 г. |
| VRE (ошибка виброкоррекции) | <1 | <1 | <1 | °/ч/г (среднеквадратичное значение) | (12 г RMS, 20-2000) |
| Время запуска | 500 м | 500 м | 500 м | s | Время до получения результатов работы |
| Окружающая среда, энергия и физические свойства | |||||
| Удар (действующий) | 3000 г, 1 мс | ||||
| Шок (выживание) | 6000 г, 10 мс | ||||
| Вибрация при работе | 20 г, спектр скрининга | ||||
| Рабочая температура | -40° ~ +150° | ||||
| Максимальная температура хранения (сохранения жизнеспособности). | -60° ~ +150° | ||||
| Напряжение питания | 3,3±0,3 В | ||||
| Текущее потребление | 40 мА | ||||
Информация об упаковке

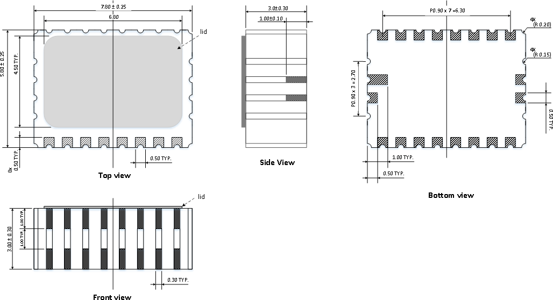

Рисунок 1LCПакет C20Vge Размеры (единица измерения: мм)

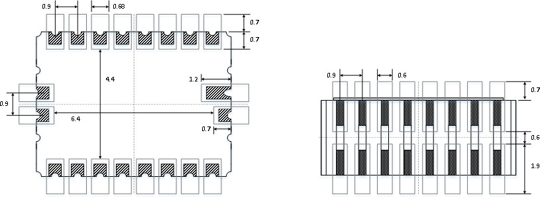

Рисунок 2. Предлагаемый дизайн печатной платы (единица измерения: мм)
Сценарии применения
MG501 — это высокопроизводительный одноосевой MEMS-гироскоп, который выдает данные об угловой скорости и температуре через интерфейс SPI, подходящий для высокоточных измерений вращения и таких применений, как инерциальная навигация и стабилизация ориентации.
