Пульсации напряжения питания — это периодически возникающая переменная составляющая на выходе источника постоянного тока. Её амплитуда обычно представляется как размах колебаний или амплитуда колебаний, как показано на рисунке 1. Пульсации напряжения питания в основном вызваны несовершенствами формы сигнала во время преобразования энергии, такими как изменения напряжения, вызванные включением и выключением переключающих транзисторов во время работы импульсного источника питания. Пульсации напряжения питания могут влиять на нормальную работу оборудования, особенно прецизионного электронного оборудования и аналоговых схем, требующих стабильного питания.

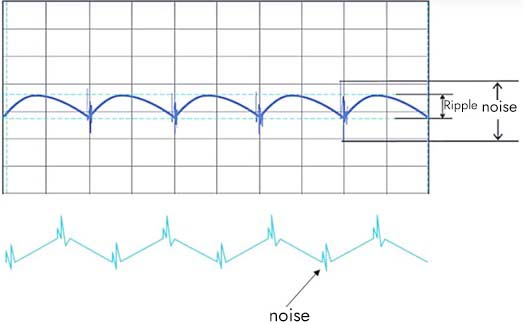

Рисунок 1. Пульсации и шумы источника питания.
Подавление и снижение пульсаций напряжения питания до приемлемого уровня является одной из главных целей проектирования схем источников питания. Поэтому освоение правильных методов измерения пульсаций напряжения питания имеет решающее значение для последующей отладки источников питания и оптимизации конструкции с учетом пульсаций. Для измерения пульсаций напряжения питания обычно используется осциллограф. Путем установки соответствующих условий запуска и диапазонов измерения наблюдаются и записываются форма и амплитуда пульсаций. Кроме того, для дальнейшего анализа и количественной оценки характеристик пульсаций могут использоваться другие приборы и оборудование, такие как тестер коэффициентов пульсаций.
Для обеспечения получения достоверной и надежной формы пульсаций напряжения при измерении пульсаций выходного напряжения с помощью осциллографа следует учитывать следующие моменты. Правильный метод показан на рисунке 2.
Рисунок 2
1. Выберите режим связи по переменному току на осциллографе;
2. Для обеспечения оптимального соотношения сигнал/шум выберите X1 для ослабления сигнала зондом во время проверки пульсаций источника питания;
3. Установите ограничение полосы пропускания на 20 МГц, чтобы избежать влияния высокочастотного шума на измерение пульсаций;
4. Сведите к минимуму контуры заземления; рекомендуется использовать пружинное заземляющее кольцо, как показано на правой стороне рисунка 2;
5. Расположите щуп близко к обеим сторонам конденсатора;
6. Избегайте одновременного тестирования сигналов в других точках с использованием других каналов осциллографа.
Использование описанных выше правильных методов измерения позволит вам наблюдать пульсацию, подобную показанной ниже.
Рисунок 3. Форма пульсации.
