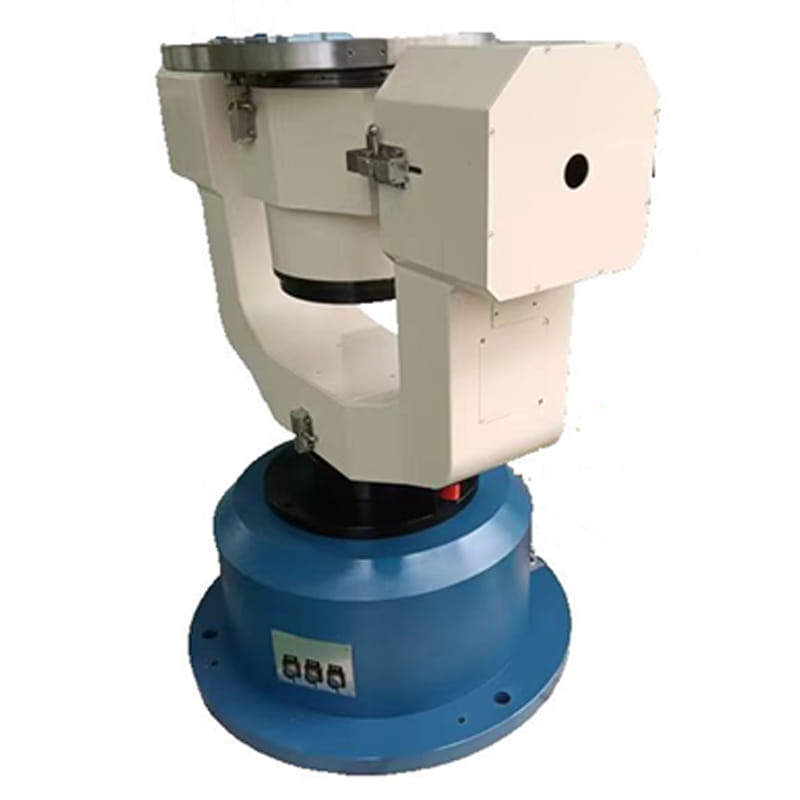

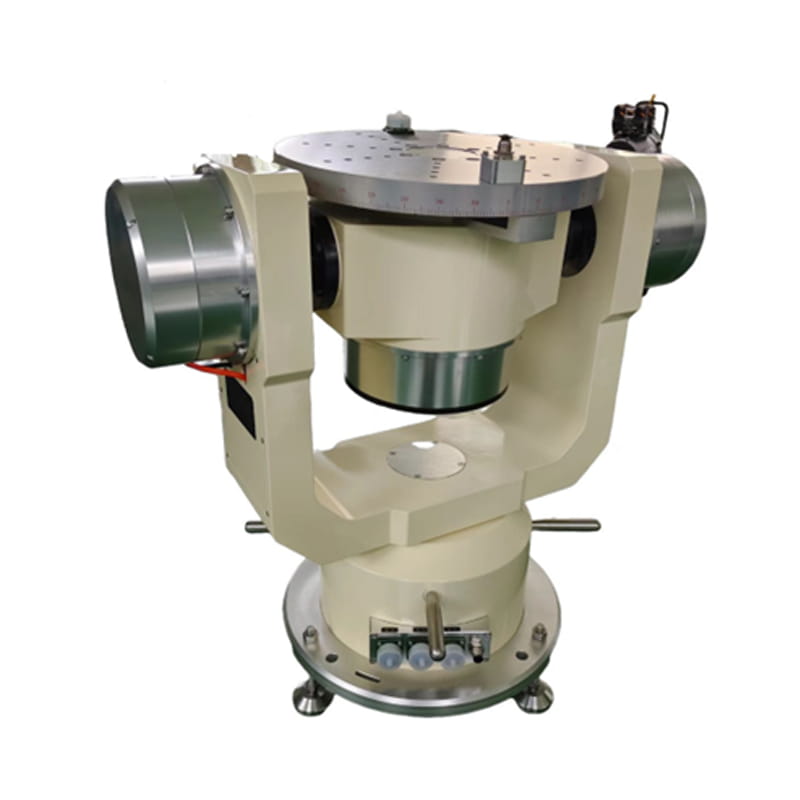

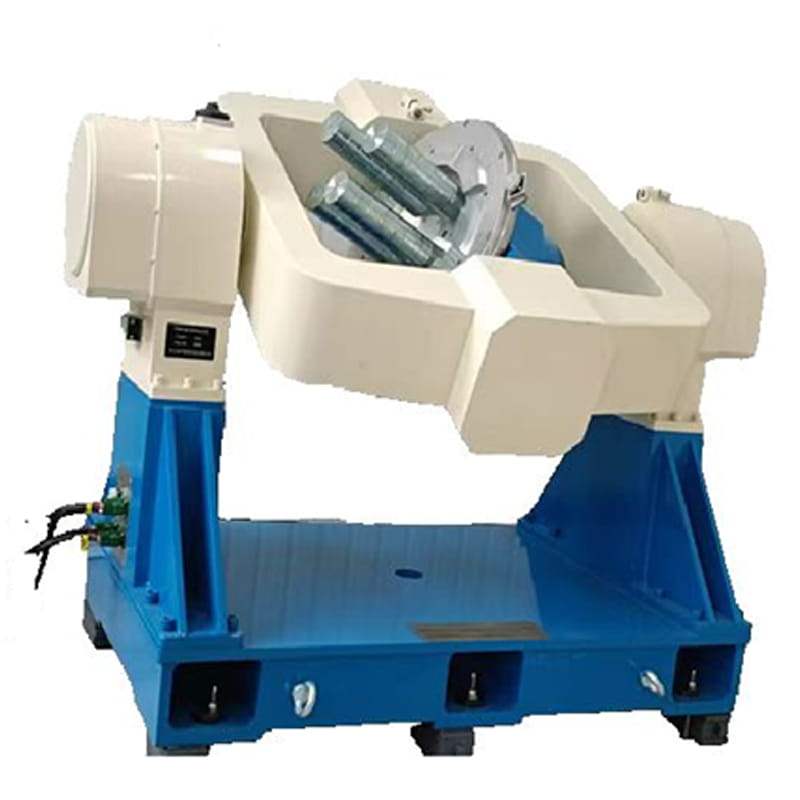

Он трехкоординатный поворотный стол Он делится на настольный и рамочный типы и может использоваться для обеспечения возбуждения движения, такого как угловое положение, угловая скорость, угловое ускорение, а также для имитации полета при динамическом и статическом моделировании ориентации испытуемого объекта. Он также может использоваться для калибровки точности испытуемого объекта.
Номер детали, :
T3G360PR-3、T3G500PR-3、T3G500PR-3T、T3G300PR-3、T3G450PR-3Минимальный объем заказа (MOQ) :
1Серия продукции и параметры
| Параметр | T3G360PR-3 | T3G500PR-3 | T3G500PR-3T | T3G300PR-3 | T3G450PR-3 |
| Тип конструкции | настольный стиль UT | настольный стиль UT | Тип рамы UT | Тип рамы U-0-0 | Тип рамы U-0-0 |
| Размер стола | φ360 | φ500 | φ500 | φ300 | φ450 |
| Максимальная допустимая масса груза | 5–40 кг | 5–40 кг | 5-40 кг | 5 кг ~ 40 кг | 5-40 кг |
| Плоскость плато | 0,02 мм | 0,02 мм | 0,02 мм | 0,02 мм | 0,02 мм |
| Прыжки через столы | 0,02 мм | 0,02 мм | 0,02 мм | 0,02 мм | 0,02 мм |
| Точность вращения | Внутреннее кольцо: ±3~± 10″ Центральное кольцо: ±3~±10″ Внешнее кольцо: ± 3~± 10″ | Внутреннее кольцо: ±2~± 10″ Центральное кольцо: ±3~±10″ Внешнее кольцо: ± 4~± 10″ | Внутреннее кольцо: ±2~± 10″ Центральное кольцо: ±3~±10″ Внешнее кольцо: ± 3~± 10″ | Внутреннее кольцо: ±2~± 10″ Центральное кольцо: ±3~±10″ Внешнее кольцо: ± 3~± 10″ | Внутреннее кольцо: ±2~± 10″ Центральное кольцо: ±3~±10″ Внешнее кольцо: ± 3~± 10″ |
| Угловое положение | 0~360° | 0~360° | 0~360° | 0~360° | 0~360° |
| диапазон | непрерывное вращение | непрерывное вращение | непрерывное вращение | непрерывное вращение | непрерывное вращение |
| Точность углового положения | Внутреннее кольцо: ±5~± 10″ Центральное кольцо: ±5~±10″ Внешнее кольцо: ± 5~± 10″ | Внутреннее кольцо: ±3~± 10″ Центральное кольцо: ±4~±10″ Внешнее кольцо: ± 3~± 10″ | Внутреннее кольцо: ±3~± 10″ Центральное кольцо: ±5~±10″ Внешнее кольцо: ± 5~± 10″ | Внутреннее кольцо: ±3~± 10″ Центральное кольцо: ±5~±10″ Внешнее кольцо: ± 5~± 10″ | Внутреннее кольцо: ±3~± 10″ Центральное кольцо: ±5~±10″ Внешнее кольцо: ± 5~± 10″ |
| Повторяющееся угловое положение | Внутреннее кольцо: ±3~± 7″ Центральное кольцо: ±3~±7″ Внешний диаметр кольца: ± 3~± 7″ | Внутреннее кольцо: ±2~± 7″ Центральное кольцо: ±3~±7″ Внешнее кольцо: ±2~± 7″ | Внутреннее кольцо: ±2~± 7″ Центральное кольцо: ±3~±7″ Внешний диаметр кольца: ±3~± 7″ | Внутреннее кольцо: ±2~± 7″ Центральное кольцо: ±3~±7″ Внешний диаметр кольца: ±3~± 7″ | Внутреннее кольцо: ±2~± 7″ Центральное кольцо: ±3~±7″ Внешний диаметр кольца: ±3~± 7″ |
| Диапазон угловой скорости | Внутреннее кольцо: 0,001°~500°/с Центральное кольцо: 0,001°~400°/с Внешнее кольцо: 0,001°~300°/с | Внутреннее кольцо: 0,001°~1000°/с Центральное кольцо: 0,001°~500°/с Внешнее кольцо: 0,001°~200°/с | Внутреннее кольцо: 0,001°~1000°/с Центральное кольцо: 0,001°~500°/с Внешнее кольцо: 0,001°~200°/с | Внутреннее кольцо: 0,001°~500°/с Центральное кольцо: 0,001°~400°/с Внешнее кольцо: 0,001°~300°/с | Внутреннее кольцо: 0,001°~500°/с Центральное кольцо: 0,001°~400°/с Внешнее кольцо: 0,001°~300°/с |
| Точность и стабильность угловой скорости | (1° среднее) 5×10-3 (в среднем 10°) 5×10-4 (В среднем 360°) 5×10-5 | (1° среднее) 5×10-3 (в среднем 10°) 5×10-4 (В среднем 360°) 5×10-5 | (1° среднее) 5×10-3 (в среднем 10°) 5×10-4 (В среднем 360°) 5×10-5 | (1° среднее) 5×10-3 (в среднем 10°) 5×10-4 (В среднем 360°) 5×10-5 | (1° среднее) 5×10-3 (в среднем 10°) 5×10-4 (В среднем 360°) 5×10-5 |
| Максимальное угловое ускорение | Внутреннее кольцо: 400°/с² Центральное кольцо: 300°/с² Внешнее кольцо: 200°/с² | Внутреннее кольцо: 1000°/с² Центральное кольцо: 400°/с² Внешнее кольцо: 300°/с² | Внутреннее кольцо: 1000°/с² Центральное кольцо: 400°/с² Внешнее кольцо: 300°/с² | Внутреннее кольцо: 1200°/с² Центральное кольцо: 500°/с² Внешнее кольцо: 300°/с² | Внутреннее кольцо: 1200°/с² Центральное кольцо: 500°/с² Внешнее кольцо: 300°/с² |
| Способ работы | Скорость, Положение, Раскачивание, моделирование | Скорость, Положение, Раскачивание, моделирование | Скорость, Положение, Раскачивание, моделирование | Скорость, Положение, Раскачивание, моделирование | Скорость, Положение, Раскачивание, моделирование |
| Контактное кольцо | 30 колец (по желанию) | 30 колец (по желанию) | 30 колец (по желанию) | 30 колец (по желанию) | 30 колец (по желанию) |
| MTBF | ≥2000 | ≥2000 | ≥2000 | ≥2000 | ≥2000 |
| Пропускная способность | Внутреннее кольцо: 10 Гц (регулируемое) Среднее кольцо: 3 Гц (регулируемое) Внешнее кольцо: 3 Гц (регулируемое) | Внутреннее кольцо: 10 Гц (регулируемое) Среднее кольцо: 3 Гц (регулируемое) Внешнее кольцо: 3 Гц (регулируемое) | Внутреннее кольцо: 10 Гц (регулируемое) Среднее кольцо: 3 Гц (регулируемое) Внешнее кольцо: 3 Гц (регулируемое) | Внутреннее кольцо: 10 Гц (регулируемое) Среднее кольцо: 3 Гц (регулируемое) Внешнее кольцо: 3 Гц (регулируемое) | Внутреннее кольцо: 10 Гц (регулируемое) Среднее кольцо: 3 Гц (регулируемое) Внешнее кольцо: 3 Гц (регулируемое) |
| Размер загрузки | φ300*200 | φ500*350 | φ500*250 | φ250*250 | φ400*250 |
| Непрерывное рабочее время | ≥ 12 часов | ≥ 12 часов | ≥ 12 часов | ≥ 12 часов | ≥ 12 часов |
| Интерфейс связи | RS422/RS232/Ethernet (опционально) | RS422/RS232/Ethernet (опционально) | RS422/RS232/Ethernet (опционально) | RS422/RS232/Ethernet (опционально) | RS422/RS232/Ethernet (опционально) |
