Испытательный стенд с поворотным столом для измерения угловой скорости вращения одной оси
Он одноосевой поворотный стол с изменяемой скоростью Используется для тестирования функции скорости изменения положения компонентов гироскопа и акселерометров, требующих стабильной работы/надежности/простоты в эксплуатации, а также регулируемой треугольной опоры для поворотного стола. Поворотный стол с осевой скоростью В основном выполняет следующие функции:
Оснащен функцией управления положением, функцией контроля состояния скорости и отображения скорости, а также функцией качания и т.д.
Номер детали, :
T1P300PR-1、T1G450PR-1、T1G650PR-1、T1SD300PR-1、T1G1000PR-2Минимальный объем заказа (MOQ) :
1Серия продукции и параметры
| Параметр | Т1П300ПР-1 | T1G450PR-1 | T1G650PR-1 | T1SD300PR-1 | T1G1000PR-2 |
| Тип конструкции | Интегрированный | Вертикальный | Вертикальный | Встаньте и лягте | Вертикальный |
| Размер стола | φ300 | φ450 | φ650 | φ300 | φ1000 |
| Максимальная допустимая масса груза | 5 кг | 5-40 кг | 5-40 кг | 5 кг | 100~1000 кг |
| Плоскость плато | 0,02 мм | 0,02 мм | 0,05 мм | 0,02 мм | 0,1 мм |
| Прыжки через столы | 0,02 мм | 0,02 мм | 0,05 мм | 0,02 мм | 0,1 мм |
| Точность вращения | ±1″~± 5″ | ±1″~± 5″ | ±2″~± 5″ | ±1″~± 5″ | ±5″~± 10″ |
| Диапазон углового положения | непрерывное вращение от 0 до 360° | непрерывное вращение от 0 до 360° | непрерывное вращение от 0 до 360° | непрерывное вращение от 0 до 360° | непрерывное вращение от 0 до 360° |
| Точность углового положения | ±1″~± 10″ | ±1″~± 10″ | ±3″~± 10″ | ±2″~± 10″ | ±0,05°~±0,5° |
| Повторяющееся угловое положение | ±1″~± 7″ | ±1″~± 7″ | ±2″~± 8″ | ±1″~± 7″ | ±0,03°~±0,4° |
| Диапазон угловой скорости | 0,001°~1000°/с | 0,001°~1200°/с | 0,001°~1000°/с | 0,001°~600°/с | 0,05°~150°/с |
| Точность и стабильность угловой скорости | (1° среднее) 5×10-3 (в среднем 10°) 5×10-4 (В среднем 360°) 5×10-5 | (1° среднее) 5×10-3 (в среднем 10°) 5×10-4 (В среднем 360°) 5×10-5 | (1° среднее) 5×10-3 (в среднем 10°) 5×10-4 (В среднем 360°) 5×10-5 | (1° среднее) 5×10-3 (в среднем 10°) 5×10-4 (В среднем 360°) 5×10-5 | (1° среднее) 5×10-3 (в среднем 10°) 5×10-4 (В среднем 360°) 5×10-5 |
| Максимальное угловое ускорение | 10000°/с² | 4000°/с² | 3000°/с² | 1000°/с² | 200°/с² |
| Способ работы | Скорость, Положение, Раскачивание | Скорость, Положение, Раскачивание | Скорость, Положение, Раскачивание | Скорость, Положение, Раскачивание | Скорость, Положение, Раскачивание |
| Контактное кольцо | 30 колец (по желанию) | 30 колец (по желанию) | 30 колец (по желанию) | 30 колец (по желанию) | 30 колец (по желанию) |
| MTBF | ≥2000 | ≥2000 | ≥2000 | ≥2000 | ≥2000 |
| Пропускная способность | 10 Гц (регулируемая частота) | 10 Гц (регулируемая частота) | 10 Гц (регулируемая частота) | 10 Гц (регулируемая частота) | 10 Гц (регулируемая частота) |
| Размер загрузки | φ250*250 | φ400*350 | φ600*550 | φ250*250 | φ800*500 |
| Непрерывное рабочее время | ≥ 12 часов | ≥ 12 часов | ≥ 12 часов | ≥ 12 часов | ≥ 12 часов |
| Интерфейс связи | RS422/RS232/Ethernet (опционально) | RS422/RS232/Ethernet (опционально) | RS422/RS232/Ethernet (опционально) | RS422/RS232/Ethernet (опционально) | RS422/RS232/Ethernet (опционально) |
Производственный процесс
Фотографии товара

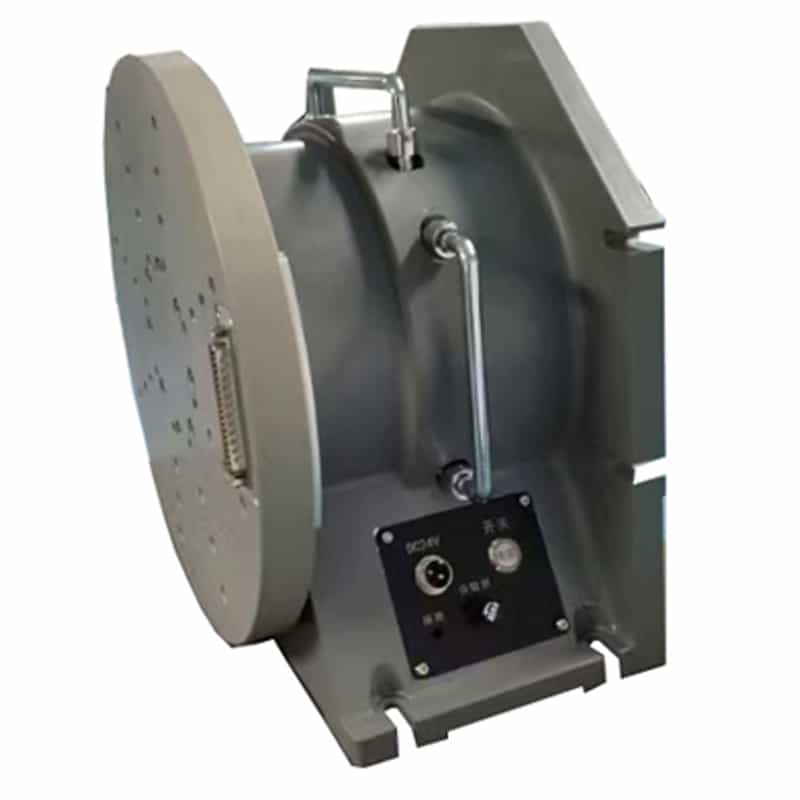

Встаньте и лягте

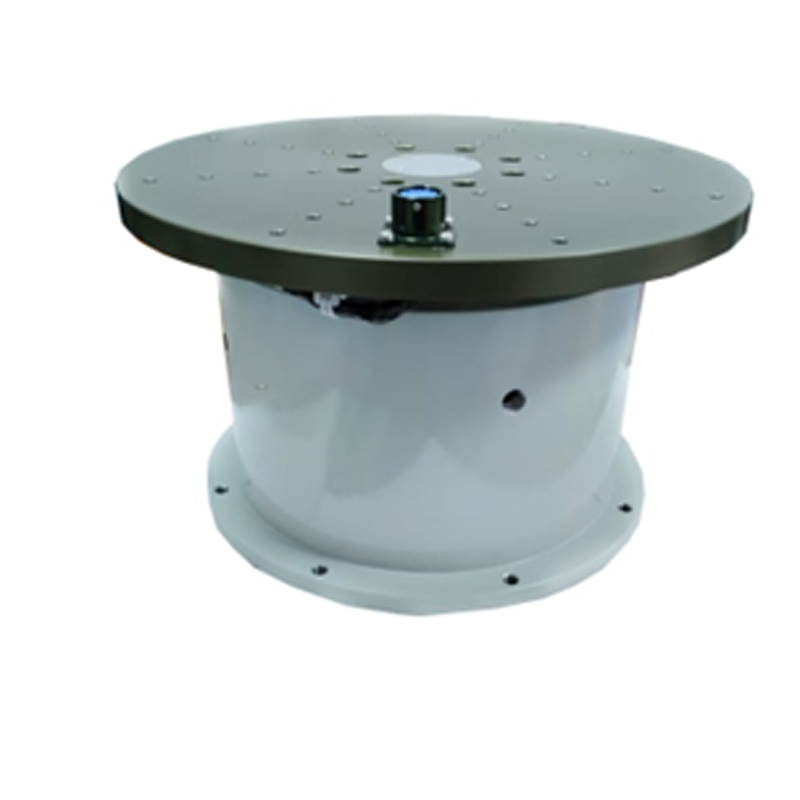

Вертикальный тип I

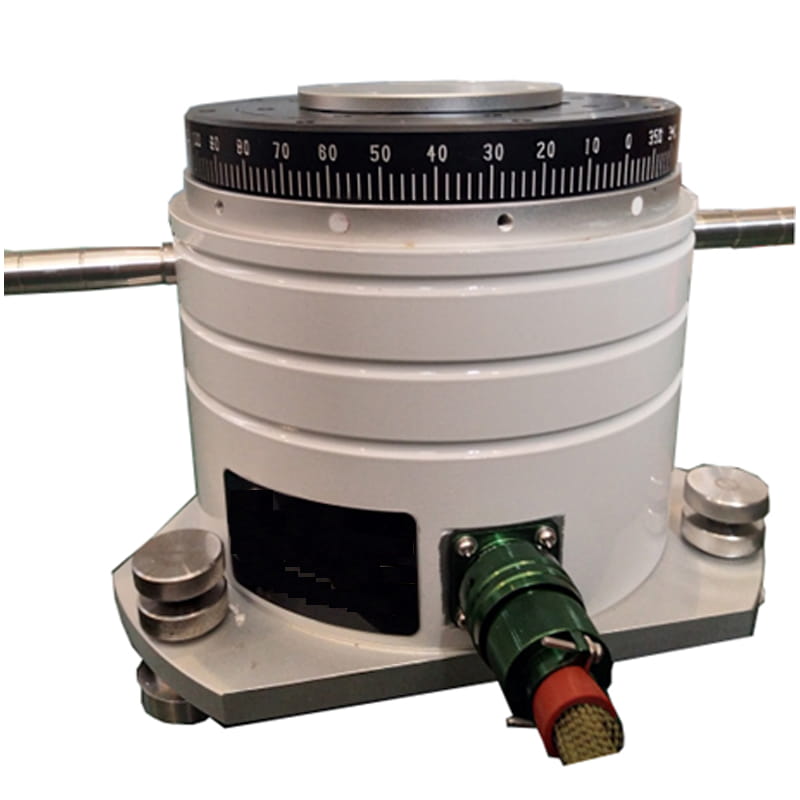

Вертикальный тип II

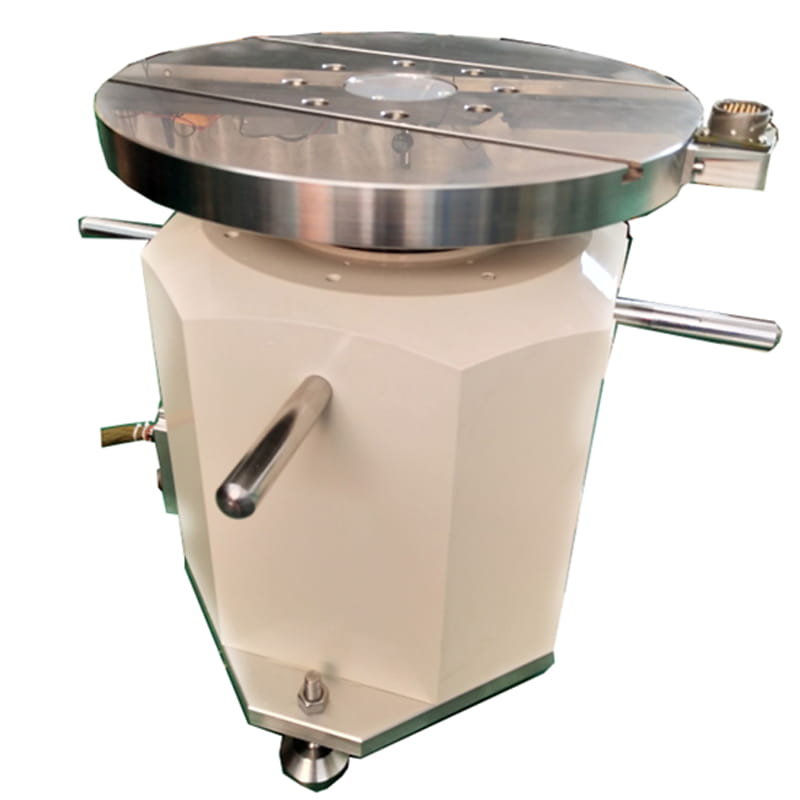

Вертикальный тип III
Сценарии применения
