Он Кремниевый MEMS-акселерометр AC-MAD210 принимает компактный 48-контактный керамический корпус Конструкция и передовая технология MEMS-датчиков. Это высокопроизводительный двухосевой акселерометр отличается высокой точностью, превосходной стабильностью, широкой адаптивностью к различным условиям окружающей среды и надежной работой цифрового выходного сигнала.
Номер детали, :
AC-MAD210Минимальный объем заказа (MOQ) :
1время ведения :
4Серия продукции и параметры
| Модель | AC-MAD210 -5 | AC-MAD210 -10 | AC-MAD210 -16 | AC-MAD210 -20 | AC-MAD210 -30 | AC-MAD210 -50 | Единица |
| Инкапсуляция | CLCC48 | CLCC48 | CLCC48 | CLCC48 | CLCC48 | CLCC48 | |
| Осевой | X，Y | X，Y | X，Y | X，Y | X，Y | X，Y | |
| Диапазон | 5 | 10 | 16 | 20 | 30 | 50 | g |
| Масштабная нелинейность | <1500 | <1500 | <1500 | <1500 | <1500 | <3000 | ppm（Норма IEEE в полном масштабе） |
| Полоса пропускания (регулируемая) 3 дБ | 150 | 150 | 150 | 150 | 150 | 150 | Hz |
| Задерживать | <1.5 | <1.5 | <1.5 | <1.5 | <1.5 | <1.5 | ms |
| ВИ | 100 | 100 | 50 | 50 | 40 | 30 | мкг/г2 |
| Шум | <12.5 | <15 | <20 | <25 | <40 | <100 | мкг/√Hz |
| Разрешение | <12.5 | <15 | <20 | <25 | <40 | <100 | µg |
| Перед отправкой с завода температура в помещении с нулевым смещением. | <±1 | <±1 | <±1 | <±1 | <±1 | <±1,5 | мг (калибровочное значение при комнатной температуре) |
| Отсутствие температурного дрейфа смещения перед отправкой с завода. | <±1,25 | <±2,5 | <±3 | <±3 | <±5 | <±6 | mg |
| Нулевой температурный гистерезис перед отправкой с завода. | <0.2 | <0,4 | <0,5 | <0,5 | <0,6 | <0.7 | mg |
| Остаточная компенсация нулевого смещения после выхода с завода. | <±0,2 | <±0,25 | <±0,3 | <±0,4 | <±0,75 | <±1 | мг (кусочно-пошаговая компенсация второго порядка) |
| Стабильность при нулевом смещении (1 с, плавная стабилизация) | 13 | 20 | 25 | 25 | 50 | 100 | µg |
| Стабильность при нулевом смещении (10 с, плавная регулировка) | 8 | 15 | 15 | 15 | 35 | 50 | µg |
| Нулевая стабильность смещения Аллан | 2 | 4 | 5 | 5 | 10 | 15 | µg |
| Ежегодная повторяемость | <±0,6 | <±1 | <±1,25 | <±1,25 | <±1,75 | <±2 | mg |
| Повторяемость переключения 1σ | 5 | 7.5 | <10 | <10 | <20 | <20 | µg |
| Заводская настройка шкалы | 1600000±320 | 800000±80 | 500000±50 | 400000±40 | 250000±50 | 150000±30 | Lsb/g (калибровочное значение при комнатной температуре) |
| Ежегодная повторяемость | <±250 | <±250 | <±250 | <±250 | <±250 | <±250 | ppm |
| Температурный коэффициент масштаба | <80 | <80 | <80 | <80 | <80 | <80 | ppm/°C |
| Остаточные значения после температурной компенсации системы накипи | <100 | <100 | <100 | <100 | <100 | <100 | ppm (компенсация второго порядка) |
| Время запуска | <0,5 | <0,5 | <0,5 | <0,5 | <0,5 | <0,5 | s |
| Частота дискретизации (регулируемая) | 16K ± 5% | 16K ± 5% | 16K ± 5% | 16K ± 5% | 16K ± 5% | 16K ± 5% | Hz |
| Электрический шок | 3000 | 3000 | 3000 | 3000 | 6000 | 6000 | g |
| Отсутствует поражение электрическим током | 3000 | 3000 | 3000 | 3000 | 6000 | 6000 | g |
| Ошибка вибровыравнивания (6 г) | 1 | 1 | 1 | 0,5 | мг/грм | ||
| Рабочая температура | -45 - +85 | -45 - +85 | -45 - +85 | -45 - +85 | -45 - +85 | -45 - +85 | °C |
| Напряжение питания | 5±0,25 | 5±0,25 | 5±0,25 | 5±0,25 | 5±0,25 | 5±0,25 | V |
| Текущий | <20 | <20 | <20 | <20 | <20 | <20 | Ma |
| Интерфейс связи | СПИ | СПИ | СПИ | СПИ | СПИ | СПИ | СПИ |
Производственный процесс

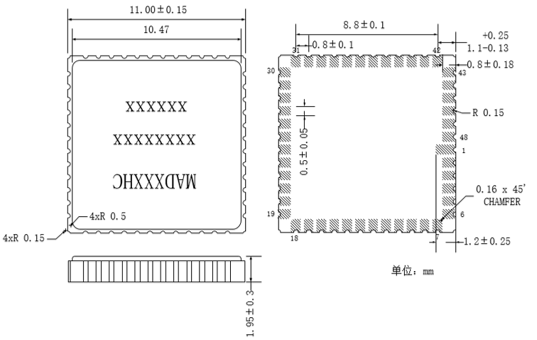

Размеры изделия
