Высокоточный одноосевой MEMS-акселерометр AC-MAF599 использует передовую кремниевую MEMS-технологию и компактный керамический корпус. Он отличается высокой точностью, превосходной стабильностью, широким диапазоном измерений, высокой ударопрочностью и широкой температурной адаптацией для сложных промышленных применений.
Номер детали, :
AC-MAF599Минимальный объем заказа (MOQ) :
1время ведения :
4Серия продукции и параметры
| Модель | AC-MAF599 | Единица |
| Инкапсуляция | CLCC48 | |
| Осевой | Y | |
| Диапазон | 100 | g |
| Масштабная нелинейность | <500 ppm | ppm（Норма IEEE в полном масштабе） |
| Полоса пропускания (регулируемая) 3 дБ | >150 | Hz |
| Задерживать | <3 | ms |
| ВИ | <5 | мкг/г2 |
| Шум | <40 | мкг/√Гц при 1 Гц |
| Порог | <40 | µg |
| Перед отправкой с завода температура в помещении с нулевым смещением. | <±1 | Mg (калибровочное значение при комнатной температуре) |
| Отсутствие температурного дрейфа перед отправкой с завода. | <±0,5 | mg |
| Нулевой температурный гистерезис перед отправкой с завода. | <0.3 | mg |
| Остаточная компенсация нулевого смещения после выхода с завода. | <±0,2 | mg |
| Стабильность при нулевом смещении (плавная стабилизация за 1 секунду) | <40 | ug |
| Стабильность при нулевом смещении (плавный режим в течение 10 секунд) | <15 | ug |
| Нулевая стабильность смещения Аллан | <5 | ug |
| Повторяемость переключателя 1 σ | <15 | ug |
| Заводская настройка шкалы | 20000000 | LSB/g (калибровочное значение при комнатной температуре) |
| Температурный коэффициент масштаба | <40 | ppm/°C |
| Остаточные значения накипи после температурной компенсации | <100 | ppm (компенсация второго порядка, компенсация чипа перед отправкой с завода) |
| Время запуска | <500 | ms |
| Частота дискретизации (регулируемая) | 49,5 тыс. | Hz |
| Электрический шок | 500 | g |
| Неэлектрический шок | 500 | g |
| Рабочая температура | -50 ~ +85 | °C |
| Напряжение питания | 5±0,25 | V |
| Текущий | <30 | Ma |
| Интерфейс связи | СПИ |
Производственный процесс

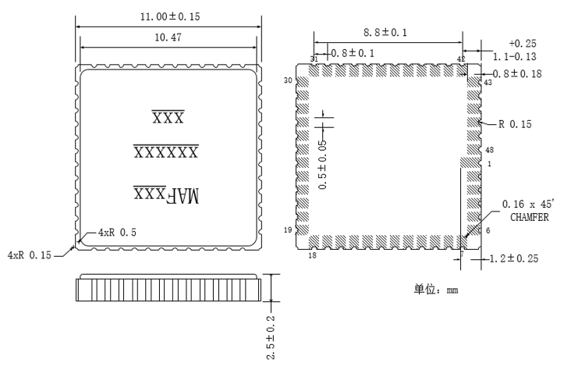

Размеры изделия
Сценарии применения
