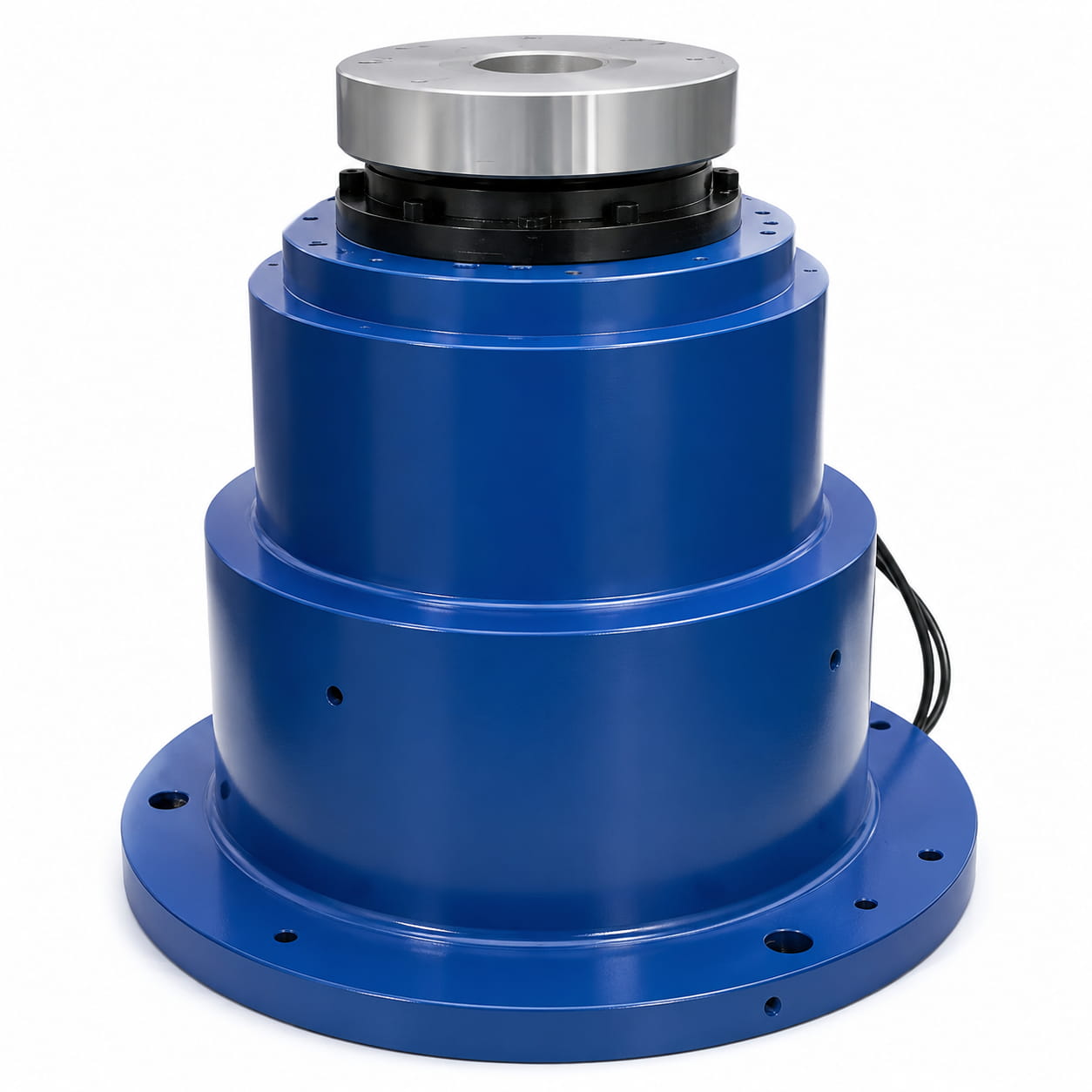

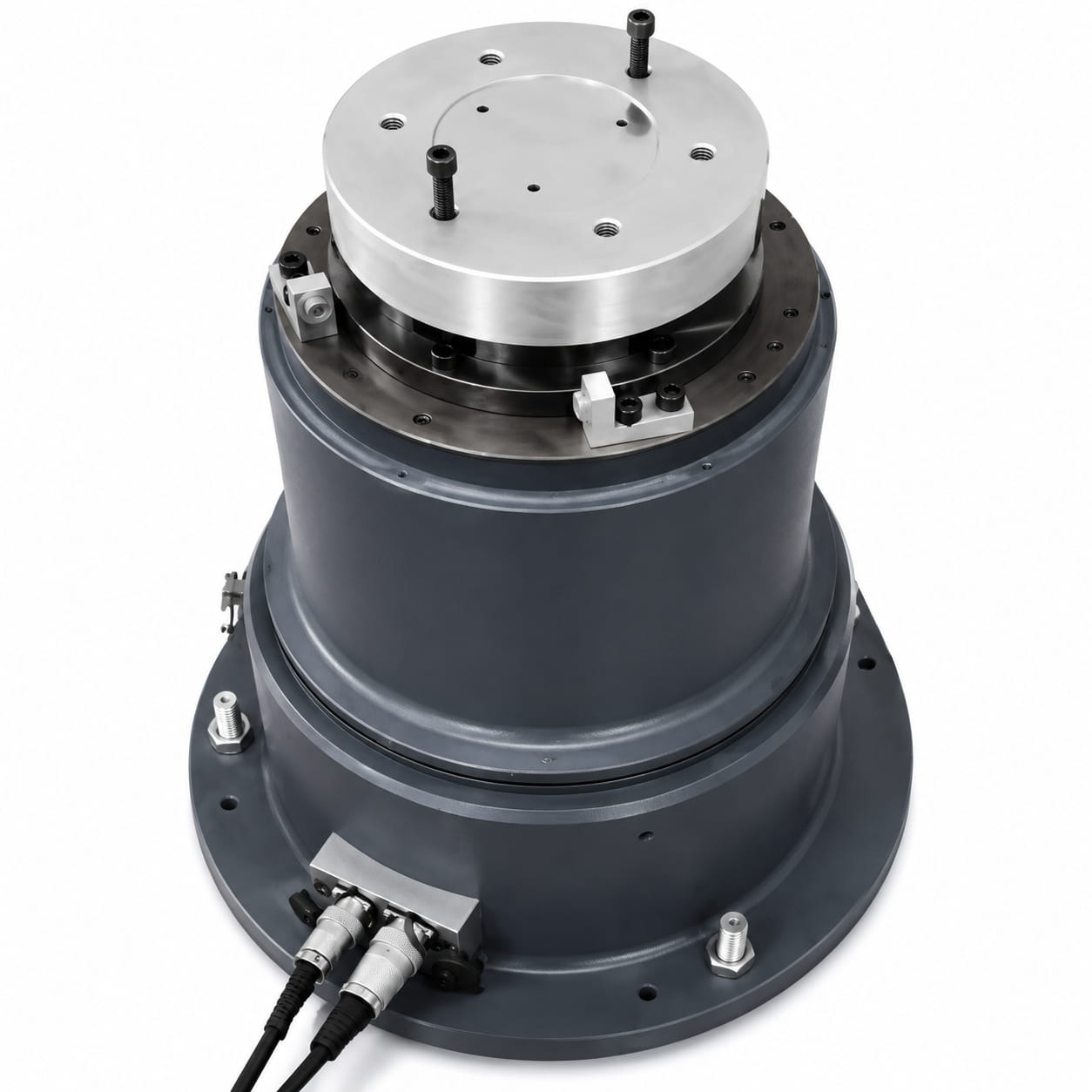

Одноосевой угловой вибрационный поворотный стол состоит из двух основных частей: механической платформы и системы измерения и управления. Он имеет вертикальную конструкцию и прецизионную механическую систему валов, а также выполняет функции позиционирования и вибрации. Используется для вибрационных испытаний и калибровки инерциальных систем.
Номер детали, :
T1G200VМинимальный объем заказа (MOQ) :
1Серия продукции и параметры
| Категория | Параметр | T1G200V | |
| Требования к нагрузке | Тип конструкции | Вертикальный | |
| Размер загрузки | Дисковый тип Φ200 | ||
| Вес груза | 3 кг | ||
| Плоскость плато | 0,02 мм | ||
| Прыжки через стол | 0,02 мм | ||
| Точность вращения | ± 3″ | ||
| Максимальная угловая частота колебаний | 100 Гц | ||
| Максимальное угловое ускорение | 10000°/с² | ||
| Искажение формы волны | ≤5% | ||
| Пространственные размеры тестируемого продукта | Φ100 | ||
| Разрешение | 0,36″ | ||
| Габаритные размеры | Будет определено (на заказ) | ||
| RS422 | Максимум | ≮115,2 Кбит/с | |
| скорость передачи | |||
| Разъем | Температура | 20℃±5℃ | |
| Рабочая среда | Влажность | 20%–80% относительной влажности Устройство поддерживает настройку безопасного диапазона и использует двухуровневую систему защиты, включающую программное и аппаратное обеспечение. Оно обеспечивает защиту положения и скорости вращения поворотного стола, а также оснащено функциями защиты от превышения скорости, защиты от перегрузки по току и аварийного отключения питания. | |
| Требования безопасности | MTBF | >1000 ч | |
| Требования к качеству и надежности | Единое непрерывное время выполнения | ≮8 ч | |
| Вероятность ошибки при приеме данных | <10-6 | ||
| Срок службы | >15 лет | ||
| ЭМС от внешних источников | В центральной точке крепления образца внутри рамы создается магнитное поле с напряженностью менее 1 Гаусса, что не будет мешать проведению испытаний инерциального измерительного блока (ИМБ). | ||
| Требования к ремонтопригодности | При проектировании оборудования необходимо учитывать возможности тестирования и технического обслуживания, чтобы обеспечить своевременный ремонт в случае возникновения неисправностей. | ||
Производственный процесс
Сценарии применения
Часто задаваемые вопросы
В: Поддерживает ли эта система автоматическую калибровку при полной температуре?
А: Инженерное пояснение: Программная система термокомпенсации работает в диапазоне температур от -40℃ до +85℃, с рабочим диапазоном 20℃±5℃.
Коммерческое описание: Обеспечивает стабильную работу датчиков в экстремальных условиях, таких как глубоководная робототехника или высотные летательные аппараты.
