NF1700

Инерционный MEMS NF1000 искатель севера представляет собой бесплатформенное решение для поиска севера, состоящее из высокопроизводительного MEMS-гироскопа и MEMS-акселерометра, которое может напрямую измерять угол наклона ствола скважины и угол торца инструмента. Трехосный МЭМС-гироскоп чувствителен к угловому движению носителя, а трехосный МЭМС-акселерометр чувствителен к линейному ускорению носителя. Модуль внутренне компенсирует нулевое положение, масштабный коэффициент, неортогональную ошибку и условия, связанные с ускорением всех температурных параметров, что позволяет поддерживать высокую точность измерений в течение длительного времени.

Серия NF2000 основана на замкнутом контуре. оптоволоконный гироскоп в качестве основного компонента и состоит из блока инерциального измерения, блока цифровой обработки сигналов и механического механизма. Он может одновременно предоставлять угол азимута между несущей и истинным севером, а также информацию о положении, скорости и положении движения несущей. Основные области применения: добыча угля, бурение нефтяных скважин, строительство туннелей и геодезия. Он также используется для статического первоначального выравнивания и управления направлением запуска ракет, наведения оружия, радара, антенн, транспортных средств и других объектов.

Серия NF3000 основана на высокоточных оптоволоконный гироскоп и кварцевый акселерометр в качестве основных компонентов, в основном состоящих из инерционная единица измерения, блок сбора и обработки данных, прецизионный механизм индексации и блок отображения управления. В то же время, в зависимости от характеристик использования, можно добавить приемник GPS/GNSS/BD, датчик одометра, высотомер, датчик звезды и другие компоненты для определения угла азимута между несущей и истинным севером, а также ориентации движения. информация о скорости и положении носителя.

 Серия NF7000-A – это искатель севера который используется для ориентации на судне, и здесь нет внешнего опорного сигнала, что делает среду очень сложной. Спутниковый определитель севера (GPS или Beidou) не подходит для этой ситуации. А корабельная навигация требует точной навигации в трехмерном пространстве. Во время плавания в море на корабль воздействуют различные факторы, такие как ветер, волны и океанские течения, и он сталкивается с многомерными движениями, включая крен, тангаж и рыскание, что приводит к значительному раскачиванию и угловому движению корпуса.

The NF2000 consists of fiber optic gyroscope, accelerometer, mechanical indexing platform, indexing motor, positioning locking motor and mechanism, base, outer cover, control calculation board, LED display screen, power supply, power communication interface, panel buttons, supporting connectors and cables, etc. The product is mainly used for azimuth reference measurement of ground equipment.

NF3700 is used to measure the relative angular velocity, linear acceleration signal and velocity of the carrier in inertial space, as well as the signal of height, position and attitude. This manual is applicable to the daily use and maintenance of NF3700 attitude instrument.

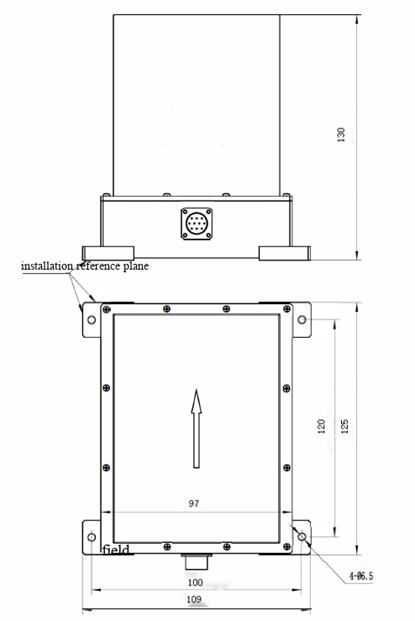

The north finder NF1700 is primarily used for quickly and autonomously determining the true north direction, calculating and outputting the heading angle (the angle relative to true north). The north finder is an electromechanical integrated product, consisting of a fiber optic gyroscope, accelerometer, mechanical rotation control device, embedded computer, and mounting base. The north finder is an inertial measurement system that utilizes the gyro principle to measure the projection direction of the Earth's rotation angular rate on the local horizontal plane (i.e., the true north direction).

The NF1500 north finder integrates a high-performance fiber optic gyroscope, MEMS gyroscope, and accelerometer. After precise factory calibration, it features high accuracy, light weight, stability, and reliability, making it suitable for portable attitude measurement, construction machinery, and other fields.

The NF7700 north finder is primarily used for quickly and autonomously determining the true north direction, calculating and outputting the heading angle (the angle relative to true north). The north finder is an electromechanical integrated product, consisting of a fiber optic gyroscope, accelerometer, mechanical rotation control device, embedded computer, and mounting base. The north finder is an inertial measurement system that utilizes the gyro principle to measure the projection direction of the Earth's rotation angular rate on the local horizontal plane (i.e., true north direction).

The NF3000G North Seeker is used for azimuth reference measurement of ground equipment. This manual is applicable to the daily use and maintenance of the NF3000G.
