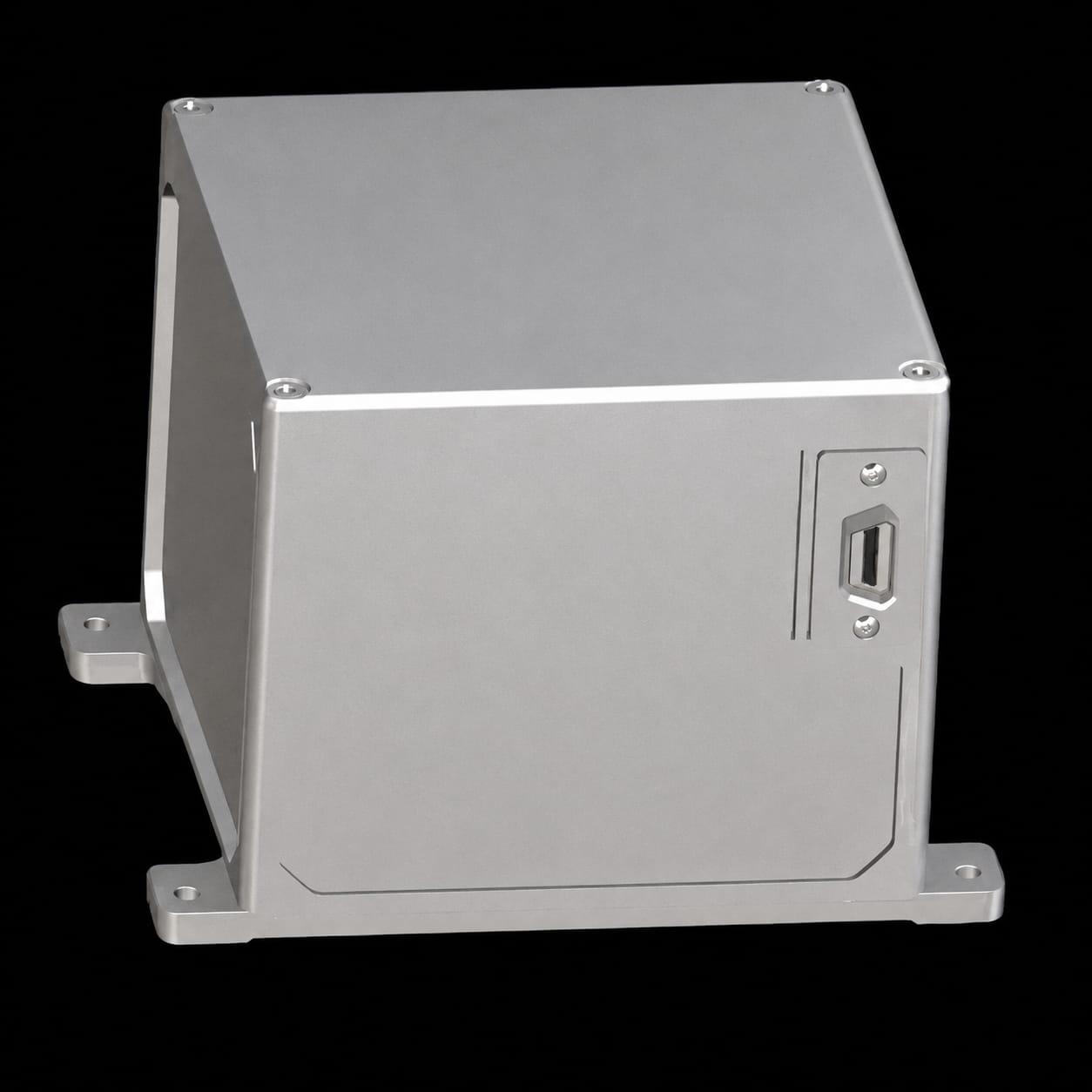

NF1070 MEMS-искатель севера (далее NF1070) — это универсальный миниатюрный инерциальный измерительный блок промышленного класса. Он повышает точность измерений за счет компенсации нулевого смещения и масштабного коэффициента каждой оси в зависимости от температуры. Этот искатель севера включает в себя высокоточный MEMS-гироскоп для определения направления на север (гироскоп по оси Z имеет высокую точность), MEMS-акселерометр, высокоточную систему сервопривода и периферийные схемы. В статических условиях он выдает угол ориентации в направлении, указанном на корпусе изделия.
Номер детали, :
NF1070Минимальный объем заказа (MOQ) :
1Серия продукции и параметры
| Параметр | Технические индикаторы |
Gгороскоп | |
Диапазон измерения (°/с) | ±300(XY); ±200(Z) |
Полное температурное смещение нуля (°/с, 1σ) | ≤0,01(XY); ≤0,0015(Z) |
Стабильность нулевого смещения (°/ч, сглаживание 10 с) | ≤3(XY); ≤0,2(Z) |
Нестабильность нулевого смещения (°/ч, аллан, тип) | 0,5(XY); 0.1(Z) |
Повторяемость при нулевом смещении (°/ч) | ≤3(XY); ≤0,2(Z) |
Случайное блуждание под углом (°/√h) | ≤0,25(XY); ≤0,03(Z) |
Перекрестная связь (рад) | ≤0,001 |
Нелинейность масштабного коэффициента (ppm) | ≤100 |
Полоса пропускания (Гц) | 50 |
Aселерометр | |
Диапазон измерения (г) | ±8 |
Полное температурное нулевое смещение (мг, 1σ) | ≤2 |
Стабильность при нулевом смещении (мкг, сглаживание в течение 10 с) | ≤50 |
Нестабильность при нулевом смещении (мкг, аллан, тип) | ≤30 |
Повторяемость при нулевом смещении (мкг) | ≤50 |
Ходьба со случайной скоростью (м/с/√ч) | ≤0,04 |
Нелинейность масштабного коэффициента (ppm, ±1g) | ≤100 |
Перекрестная связь (рад) | ≤0,001 |
Полоса пропускания (Гц) | 80 |
Точность наведения на север | |
Точность наведения на север | 0,2°×сек(L)(1σ, где L обозначает широту) |
время, направленное на север | <180 с (инициализация при включении питания 15 с, время определения направления на север (160 с) |
Точность позиционирования (наклон/крен) | 0,2° |
Угол наклона монтажной поверхности (тангаж/крен) | [-20,20] |
Pфизические свойства | |
Источник питания (В) | 9~24 |
Мощность в установившемся режиме (Вт) | ≤2 |
интерфейс связи | RS422 |
Частота обновления (Гц, макс.) | По умолчанию 200 Гц |
Размер (мм×мм×мм) | 82*65*72.5 |
Вес (г) | 350±20 |
Среда использования | |
Рабочая температура (℃) | -20~+80 |
Температура хранения (°C) | -20~+80 |
Вибрация (г, среднеквадратичное значение) | 20~2000 Гц, 6.06 |
Удар (г) | 500/1 мс |
Сценарии применения
NF1070 — это высокопроизводительный MEMS-датчик севера, объединяющий трехосевые MEMS-гироскопы и трехосевые MEMS-акселерометры, обеспечивающий инерциальные/ориентационные (включая определение севера) выходные данные с полной температурной компенсацией через RS422 (до 200 Гц) — идеально подходящий для таких применений, как инерциальная навигация и стабилизация ориентации.
Североискатель NF1400 в основном используется для определения истинного севера и горизонтального положения, а также обладает функцией кратковременной динамической ориентации и поддержания положения. Он состоит в основном из высокоточного MEMS-гироскопа и акселерометра, микросервомотора, блока обработки растворов и т. д. Истинный север определяется несколькими методами позиционирования. Он отличается высокой точностью, малыми размерами и низкой стоимостью и подходит для применения в горнодобывающей промышленности, полевых исследованиях и других областях. Основные характеристики следующие: Небольшой размер, легко носить с собой;Используется алгоритм определения севера с несколькими точками позиционирования, точность определения севера достигает 0,2°, без привязки значений координат; Время, необходимое для определения местоположения на севере, составляет менее 3 минут; Точность определения горизонтального положения составляет до 0,06°; Рабочая температура составляет от -40 ℃ до 60 ℃; Размеры составляют всего 58 мм × 44 мм × 58 мм.
ПОСМОТРЕТЬ БОЛЬШЕ
Инерциальный датчик севера NF1100 MEMS использует систему определения севера с помощью встроенного MEMS-гироскопа и MEMS-акселерометра. Изделие может непрерывно отслеживать и измерять изменения угла наклона, рабочей поверхности инструмента и азимутального угла. Инерциальный датчик севера NF1100 объединяет высокопроизводительные MEMS-гироскопы и MEMS-акселерометры в независимой конструкции, что делает его пригодным для высокоточного измерения ориентации в условиях малого диаметра труб.
ПОСМОТРЕТЬ БОЛЬШЕ
Инерциальный датчик направления MEMS NF1200 — это высоконадежный и экономичный шестиосевой инерциальный датчик MEMS, широко применяемый в области навигации, управления и измерений, в частности, в инерциальной навигации и стабилизации ориентации. В серии инерциальных датчиков направления NF1200 высокопроизводительные гироскопы и акселерометры MEMS объединены в независимую структуру. Выбранные для системы гироскопы и акселерометры представляют собой передовые инерциальные устройства на основе технологии MEMS. Все электронные компоненты системы на 100% произведены в стране. Трехосевые гироскопы MEMS определяют угловое движение несущей, а трехосевые акселерометры MEMS — линейное ускорение несущей. Система внутренне компенсирует нулевое положение, масштабный коэффициент, неортогональную ошибку и связанные с ускорением составляющие по всем температурным параметрам, поддерживая высокую точность измерений в течение длительных периодов времени.
ПОСМОТРЕТЬ БОЛЬШЕ
Инерциальный MEMS-датчик NF1000 северный искатель Это решение для определения направления на север с помощью инерциальной системы, состоящее из высокопроизводительного MEMS-гироскопа и MEMS-акселерометра, позволяющее напрямую измерять угол наклона ствола скважины и угол забоя инструмента. Трехосевой MEMS-гироскоп чувствителен к угловому перемещению несущего элемента, а трехосевой MEMS-акселерометр — к линейному ускорению несущего элемента. Модуль внутренне компенсирует нулевое положение, масштабный коэффициент, неортогональную ошибку и связанные с ускорением составляющие всех температурных параметров, что позволяет поддерживать высокую точность измерений в течение длительного времени.
