При проектировании высокоточных систем измерения наклона контроль ошибок является ключевым фактором, определяющим производительность системы. В данной статье, объединяя результаты существующих исследований и инженерную практику, рассматриваются методы реализации, источники ошибок, методы анализа и решения с четырех точек зрения, что служит ориентиром для проектирования и оптимизации высокоточных систем измерения наклона.

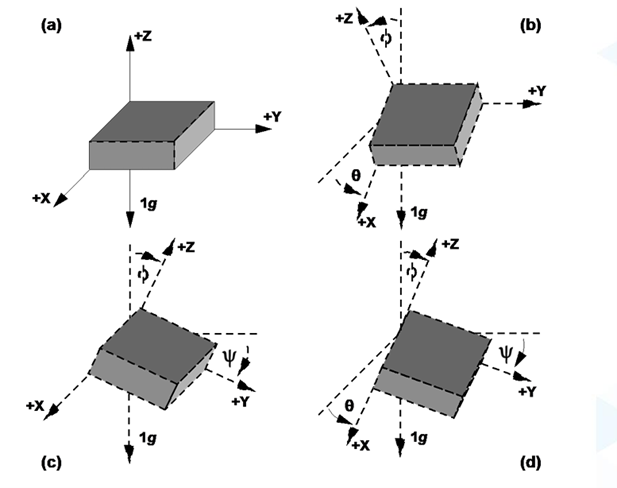

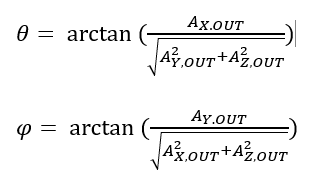

отражает угол между горизонтальной плоскостью и осью Y.⚪Механическая вибрация: При установке датчиков в вибрирующей среде вибрация может вызывать колебания выходного сигнала, например, на платформах транспортных средств или в промышленном оборудовании, где вибрация может привести к отклонению измерения на ±0,5°.
⚪ Температурный дрейф: Изменения температуры вызывают дрейф нуля датчика, особенно когда рабочая температура выходит за пределы диапазона калибровки (например, от -20℃ до 65℃), погрешность может достигать 0,002°/℃.
⚪ Электромагнитные помехи: Колебания напряжения или внешние электромагнитные поля могут создавать помехи в цепи передачи сигнала датчика, влияя на точность аналого-цифрового преобразования.
⚪ Нелинейная ошибка: выходной сигнал MEMS-датчиков наклона имеет нелинейную зависимость от угла наклона, иногда нелинейные ошибки могут достигать отклонения в 0,1° в диапазоне ± 30°.
⚪ Ограничения по шуму и разрешению: Неправильная обработка аналоговых сигналов может привести к снижению эффективного разрешения, например, недостаточное количество бит АЦП может препятствовать обнаружению слабых сигналов на уровне 0,175 мВ.
⚪ Ошибка установки: Неровное или неплотно закрепленное основание приводит к тому, что опорная плоскость датчика оказывается непараллельна измеряемой поверхности, что вызывает систематическое отклонение.
Если на устройство воздействует внешнее ускорение (например, вибрация или движение), выходные данные акселерометра будут содержать динамические компоненты ускорения, что приведет к ошибкам в расчете угла наклона. В этом случае необходимо объединить данные с гироскопа или магнитометра (например, с помощью фильтра Калмана).
а) Конструкция для снижения вибрации: используйте резиновые прокладки для изоляции источника вибрации или выберите датчики с функцией динамической фильтрации.
б) Температурная компенсация:
⚪На аппаратном уровне: Выберите микросхемы MEMS со встроенными датчиками температуры для коррекции дрейфа путем сбора данных о температуре в реальном времени.
⚪ На программном уровне: Разработать уравнение для аппроксимации кривой температурной погрешности, например, используя алгоритм полиномиальной компенсации, чтобы снизить точность температурного дрейфа до 0,002 °C при температуре от -20 до 65 °C.
с) Изоляция питания и сигнала: для питания датчика используются высокостабильные источники опорного напряжения (например, LM236), а для уменьшения влияния пульсаций напряжения предусмотрены развязывающие цепи.
а) Высокоточная конструкция сигнальной цепи:
⚪ Для улучшения коэффициента подавления синфазного сигнала и отношения сигнал/шум используйте малошумящие операционные усилители (например, ICL7653) и дифференциальные преобразовательные схемы (например, AD8138AR).
⚪ Использование 24-битного АЦП типа ∑-Δ (например, встроенного АЦП в C8051F350) в сочетании с фильтром SINC3 позволяет снизить уровень шума и достичь эффективного разрешения в 20 бит.
б) Нелинейная коррекция: путем разделения диапазона измерений и аппроксимации его сегментированными синусоидальными кривыми нелинейная ошибка уменьшается с 0,11° до 0,0044°.
а) Метод сопоставления данных с помощью двух датчиков: путем совместной работы первого датчика наклона (калибровочный эталон) и второго датчика (подлежащего калибровке) на монтажной платформе устанавливается линейная зависимость между углом поворота и углом измерения для коррекции механических отклонений при монтаже.
б) Горизонтальная калибровка: Используйте высокоточный уровень для калибровки поверхности установки, убедившись, что опорная плоскость датчика параллельна измеряемой поверхности, и закрепите основание винтами с регулируемым крутящим моментом.
а) Интеграция данных с нескольких датчиков: объединение трехосевых акселерометров и гироскопов, прогнозирование динамических углов наклона с помощью алгоритмов фильтрации Калмана или LSTM, а также увеличение частоты обновления до более чем 100 Гц.
б) Оптимизация модели контактной сети: на основе динамической деформации провода используется уравнение контактной сети для корректировки порога безопасности в режиме реального времени в сочетании с параметрами окружающей среды (скорость ветра, температура), что позволяет снизить вероятность ошибок до менее 0,3%.

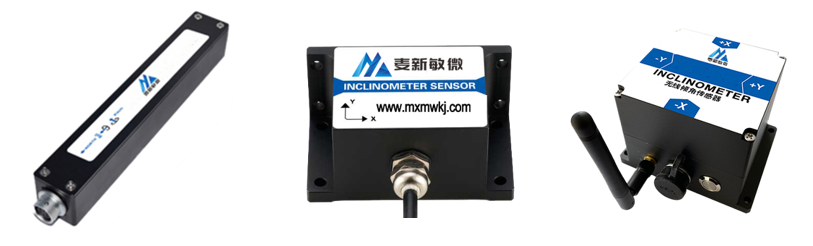

Система измерения наклона на основе SOC (серия T7000-H) обеспечивает максимальную абсолютную погрешность 0,005° и относительную погрешность . <0,02% достигается за счет температурной компенсации и подгонки кривой, и применяется в геологической разведке и мониторинге мостов.
Датчик наклона серии T70-B предназначен для взрывозащищенного измерения опасных химических веществ. Внутренний микроконтроллер, модуль наклона MEMS, цепь питания и выходная цепь оптимизированы за счет защитной конструкции, что обеспечивает оптимальную производительность в экстремальных условиях эксплуатации и при длительных измерениях. Точность измерения достигает 0,01°.
Беспроводной датчик наклона T7000-I предназначен для промышленного применения, где у пользователей нет источника питания или возможности динамического измерения положения и угла объекта в реальном времени. Питание осуществляется от литиевых батарей, используется технология IoT, такая как Bluetooth и Zigbee (опционально), беспроводная передача данных, промышленный дизайн, хорошая долговременная стабильность и малый дрейф нуля. Датчик автоматически переходит в режим энергосбережения, что исключает зависимость от условий эксплуатации.
1) Интеллектуальная компенсация: использование алгоритмов искусственного интеллекта (таких как нейронные сети) для адаптивной коррекции ошибок, вызванных несколькими источниками, и снижения зависимости от ручной калибровки.
2) Интегрированная конструкция: объединение датчиков, блоков обработки сигналов и процессоров в одном чипе для снижения затрат и повышения надежности.
3) Анализ взаимодействия полей в рамках нескольких физических явлений: объединение моделей механики, термодинамики и электромагнетизма для достижения полного прогнозирования ошибок условий.
Благодаря описанному выше технологическому пути, ожидается, что высокоточные системы измерения наклона найдут более широкое применение в таких областях, как аэрокосмическая промышленность, интеллектуальное оборудование и мониторинг инфраструктуры.
