Испытательный стенд с поворотным столом и двухосевой системой слежения

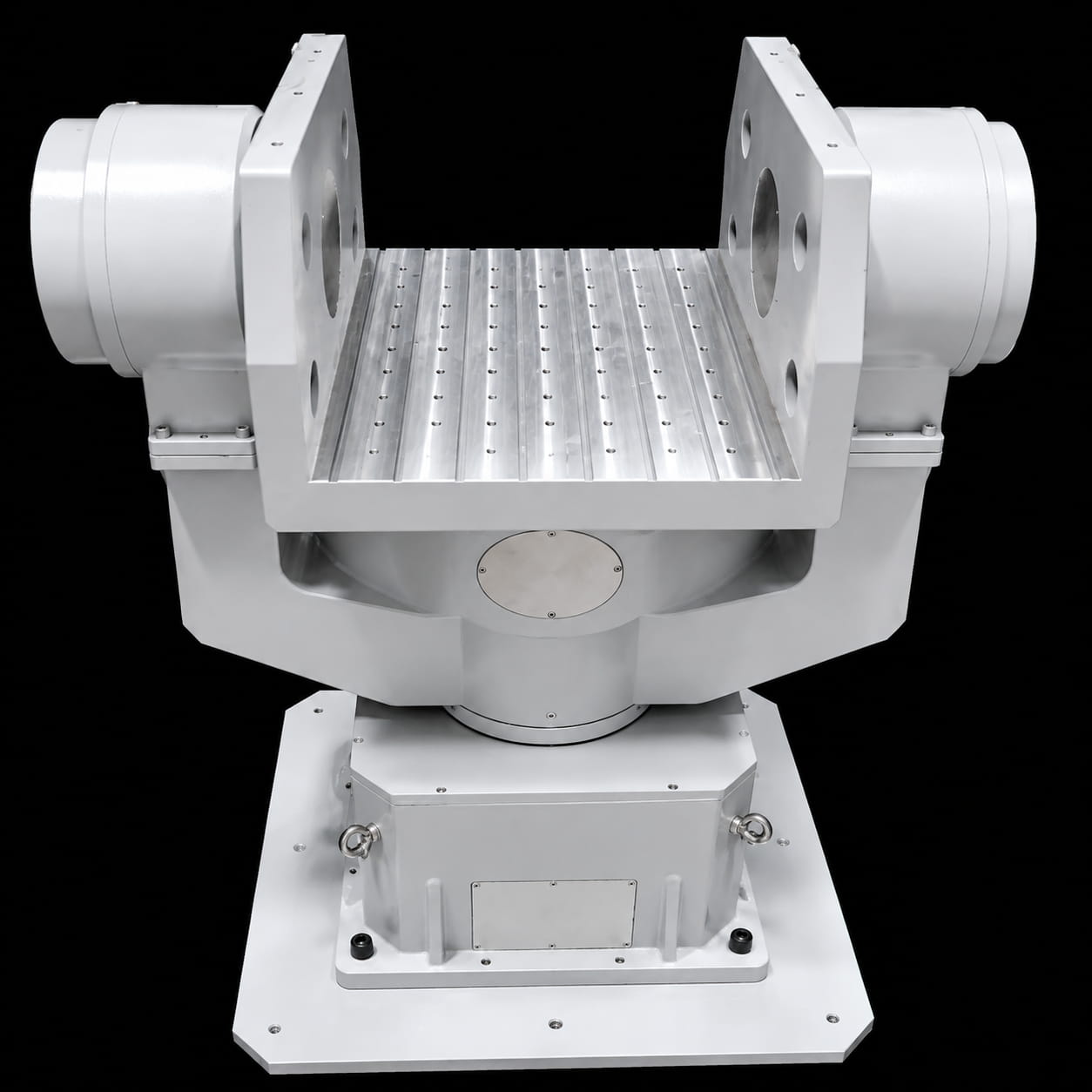

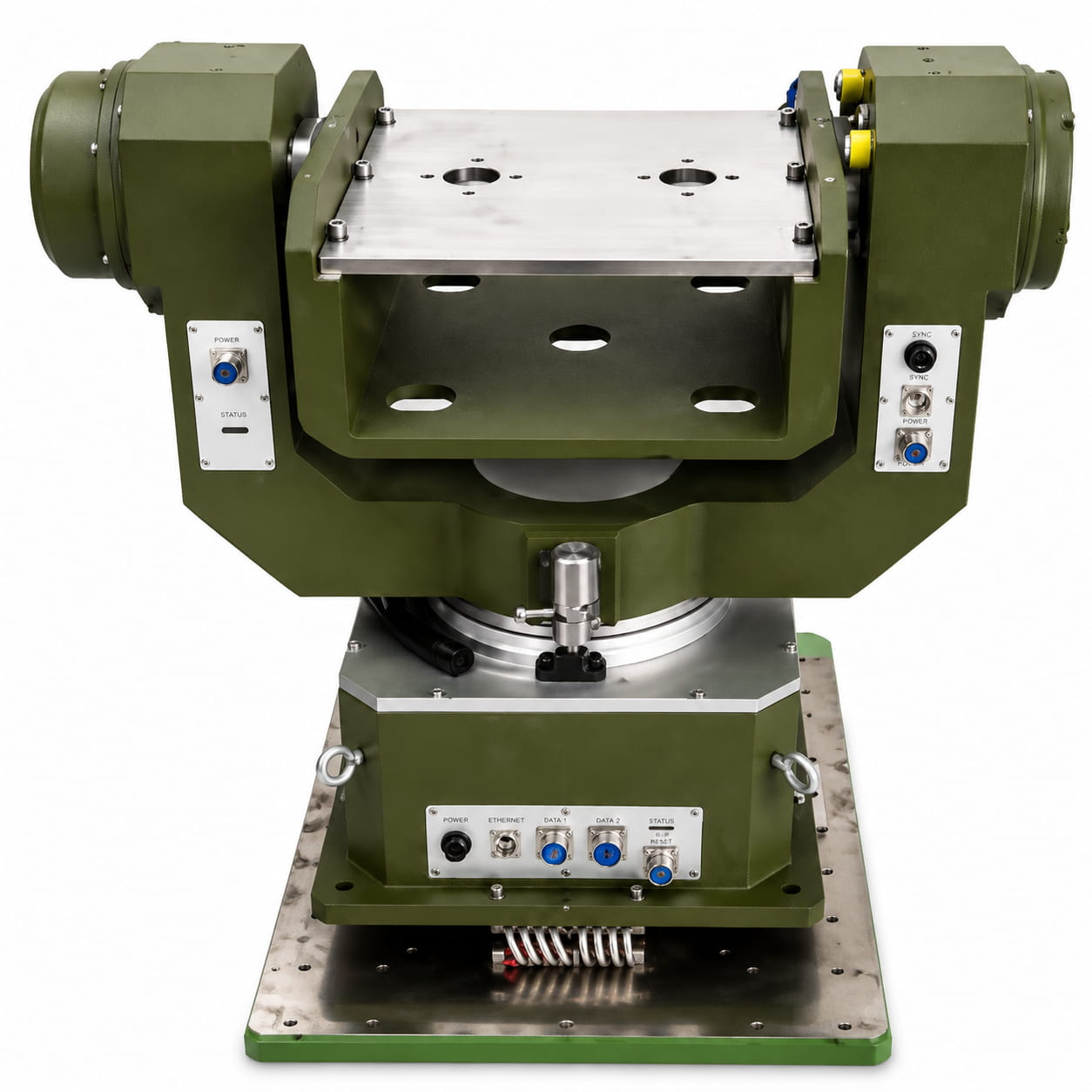

Двухосевой поворотный стол состоит из подшипниковой рамы, системы валов вращения внутреннего диаметра, системы валов азимута внешнего кольца, основания платформы и схемы измерительно-управляющей системы.

Измерительно-контрольная схема установлена в основании платформы и имеет внешний источник постоянного тока и внешний последовательный интерфейс.

Подключать инерциальную навигацию, спутниковую навигацию, системы визуального наведения и другое оборудование, отправлять команды управления через последовательный порт, управлять вращением по осям тангажа и азимута, а также отслеживать и фиксировать летающие движущиеся цели, такие как БПЛА.

Номер детали, :
T2V150TM-2
Минимальный объем заказа (MOQ) :
1

Описание продукта

Серия продукции и параметры

Параметры	T2V150TM-2
структурный стиль	UT
Несущий вес	0~150 кг
Размер загрузки	φ150
Диапазон вращения	Азимут 0-360°, тангаж -40° ~ +40º
Максимальная скорость	0~150 º/с
Максимальное ускорение	100 º/с2
Точность, поддержание скорости	≥ 6,5 °/с
Точное гарантированное ускорение	≥ 1 °/с2
Время управляемого захвата	≤ 5 с; (точность внешнего наведения лучше 0,3°, максимальное вращение составляет 180°)
Точность отслеживания	± 5 мрад
Ошибка позиционирования управления	≤± 0,002 °
Загрузка данных об угловом положении в реальном времени.	10 мс
Скорость передачи данных через последовательный порт	115200 бит/с
Рабочий режим	Следующий
Напряжение питания измерительного и контрольного стола	24 В
Ветроустойчивость	Точная работа при ветре силой 5 баллов, отсутствие повреждений при ветре силой 8 баллов.
интерфейс связи	RS422/RS232/Ethernet (опционально)

Производственный процесс

Сценарии применения

Применение прецизионных центрифуг

Использование высокоскоростного вращающегося шпинделя для создания управляемого поля ускорения внутри камеры позволяет имитировать реальную среду ускорения, с которой сталкиваются инерциальные устройства во время работы, для проведения испытаний, калибровки и инженерной проверки.

Связаться с нами

Инерциальный измерительный блок

Инерциальная навигационная система

Система координат и положения

Часто задаваемые вопросы

В: Какие типы инерциальных датчиков может калибровать система?

A: Инженерный уровень: Интегрируется с IMU, FOG, AHRS и INS через RS422/RS232/Ethernet для полной калибровки параметров. Коммерческий уровень: Обеспечивает точную калибровку датчиков навигационного класса, что критически важно для автономных транспортных средств, военной разведки и высокоточных картографических систем.

QКак точность поворотного стола влияет на производительность инерциального измерительного блока (IMU)?

A: Инженерный уровень: погрешность позиционирования системы ±0,002° и точность отслеживания ±5 мрад напрямую влияют на оценку нулевого смещения и масштабного коэффициента IMU. Коммерческий уровень: такая точность гарантирует, что IMU сохраняют точность в динамических условиях, таких как военные беспилотники и морские навигационные системы, где надежность имеет решающее значение.

В: Поддерживает ли система автоматическую калибровку при полной температуре?

A: Инженерный уровень: Да, с термокомпенсацией от -40°C до +85°C и обратной связью в реальном времени для стабильной калибровки в экстремальных климатических условиях. Коммерческий уровень: Идеально подходит для наружных установок, таких как ветровые электростанции, береговые радары и арктические исследования, где колебания температуры влияют на точность датчика.
