Разработка схемы защиты от обратного подключения и перенапряжения для входа постоянного тока.

Для предотвращения случайного неправильного подключения входного кабеля питания и, как следствие, выхода блока питания из строя, на входе обычно требуется схема защиты от обратной полярности. Одновременно с этим, для обеспечения безопасного диапазона входного напряжения, необходимо также обеспечить защиту от перенапряжения.

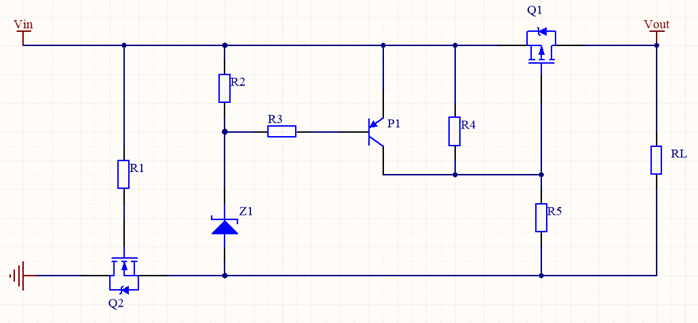

Схема, показанная на рисунке 1, реализует интегрированную функцию защиты от обратного подключения и защиты от перенапряжения.

Функция защиты от перенапряжения анализируется следующим образом: Когда V_in напряжение находится в нормальном диапазоне входного напряжения, стабилизатор напряжения Z1 не выходит из строя в обратном направлении, ток через R2 и R3 практически равен нулю, V_be Значение P1 транзистора равно 0, то есть PNP-транзистор не включен, и V_gs Напряжение на PMOS-транзисторе Q1 определяется делителем напряжения на резисторах R4 и R5. Если Vgs превышает порог проводимости, PMOS-транзистор включается, то есть источник питания работает нормально; когда входное напряжение Vin превышает нормальное входное напряжение, в этот момент V_in>V_br, стабилизатор напряжения пробован, PNP-транзистор Q1 включен, V_CE≈0, то есть V_gs Значение PMOS-транзистора ≈ 0, и PMOS-транзистор выключен, то есть обеспечивается защита от перенапряжения.

Функция защиты от обратного подключения анализируется следующим образом: защита от обратного подключения на входе реализуется с помощью NMOS-транзистора Q2. Когда на положительный полюс источника питания подается напряжение Vin, напряжение на затворе V_gs В этот момент транзистор NMOS Q2 находится в высоком состоянии. Q2 включен, транзисторы Q1, нагрузка RL и Q2 образуют замкнутый контур, и схема работает нормально; при обратной полярности положительного полюса источника питания относительно отрицательного вывода Q2 выключается, весь контур размыкается, и схема перестает работать, выполняя функцию защиты от обратного подключения.
