3-осевой MEMS-инклинометр, динамический статический датчик наклона

3-осевой MEMS-инклинометр, динамический статический датчик наклона

TD5-DI — это цифровой трехкоординатный датчик угла наклона по осям X, Y, Z (также называемый «датчиком угла наклона»), разработанный компанией Micro-Magic Inc. для модулей измерения угла наклона компонентов. Он интегрирует промышленный стандарт RTU Modbus и шестнадцатеричный протокол 0x68; более 85% компонентов являются отечественными, включая микроконтроллеры MCU, АЦП, сигнальные процессоры, силовые цепи, выходные цепи и т. д. Цель — производство оборудования отечественного производства и преодоление барьеров на пути к независимым исследованиям и разработкам в области технологий.

  • Номер детали, :

    TD5

  • Минимальный объем заказа (MOQ) :

    1
Запросить информацию сейчас
Категории
Новые продукты
  • ОПИСАНИЕ

Серия продукции и параметры

ПараметрУсловияTD5-ACЕдиница
Ось измеренияосьX, Y, Z
Диапазон измерений ±90 (Трехосевая)±180 (по одной оси)°
ТочностьСтатический0.10.2°
 Динамический0,50,5°
Температурный коэффициент чувствительности-40～85°≤200ppm/℃
Частотная характеристикаОтвет постоянного тока100Hz
Время начала включения питания 0.2s
Время отклика 0,01s
Автоматическая скорость вывода Можно установить выходную частоту 5 Гц, 15 Гц, 35 Гц, 50 Гц (RS485 не имеет этой функции).

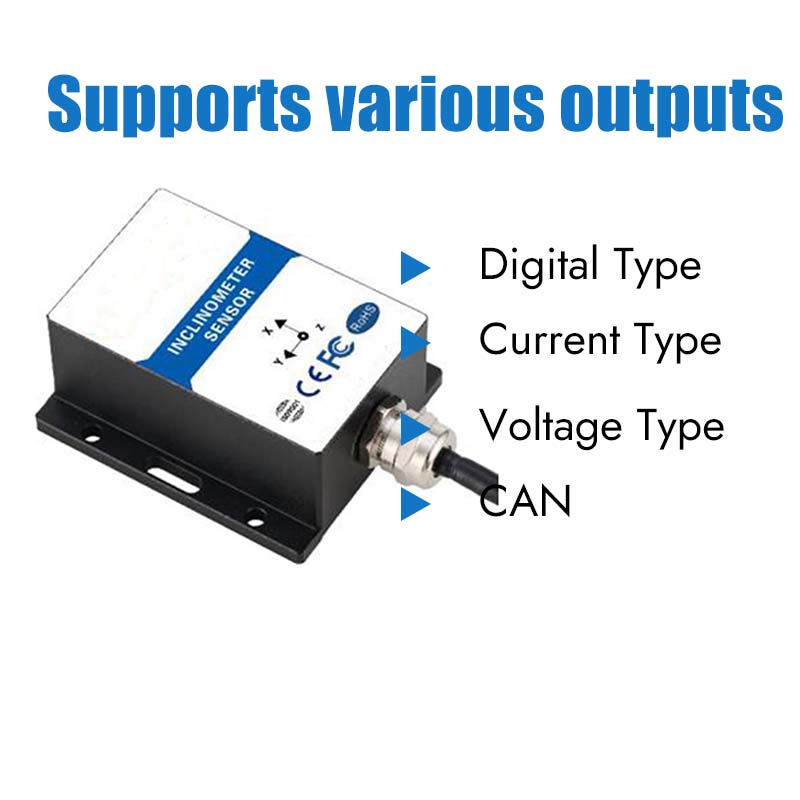

Выходной сигнал RS232/RS485/RS422/TTL/MODBUS можно заказать.
Среднее количество рабочих часов≥50000 часов/время
Ударопрочность4500 г, 0,5 мс, 3 раза/ось
Антивибрационная система10 г, 10–1000 Гц
Сопротивление изоляции≥100 МОм
Уровень водонепроницаемостиIP67
КабельСтандартный экранированный кабель длиной 1,5 метра, износостойкий, маслостойкий, с широким диапазоном рабочих температур, сечением 6*0,3 мм².
Масса75 г (без упаковки)

Производственный процесс

Больше похожих товаров

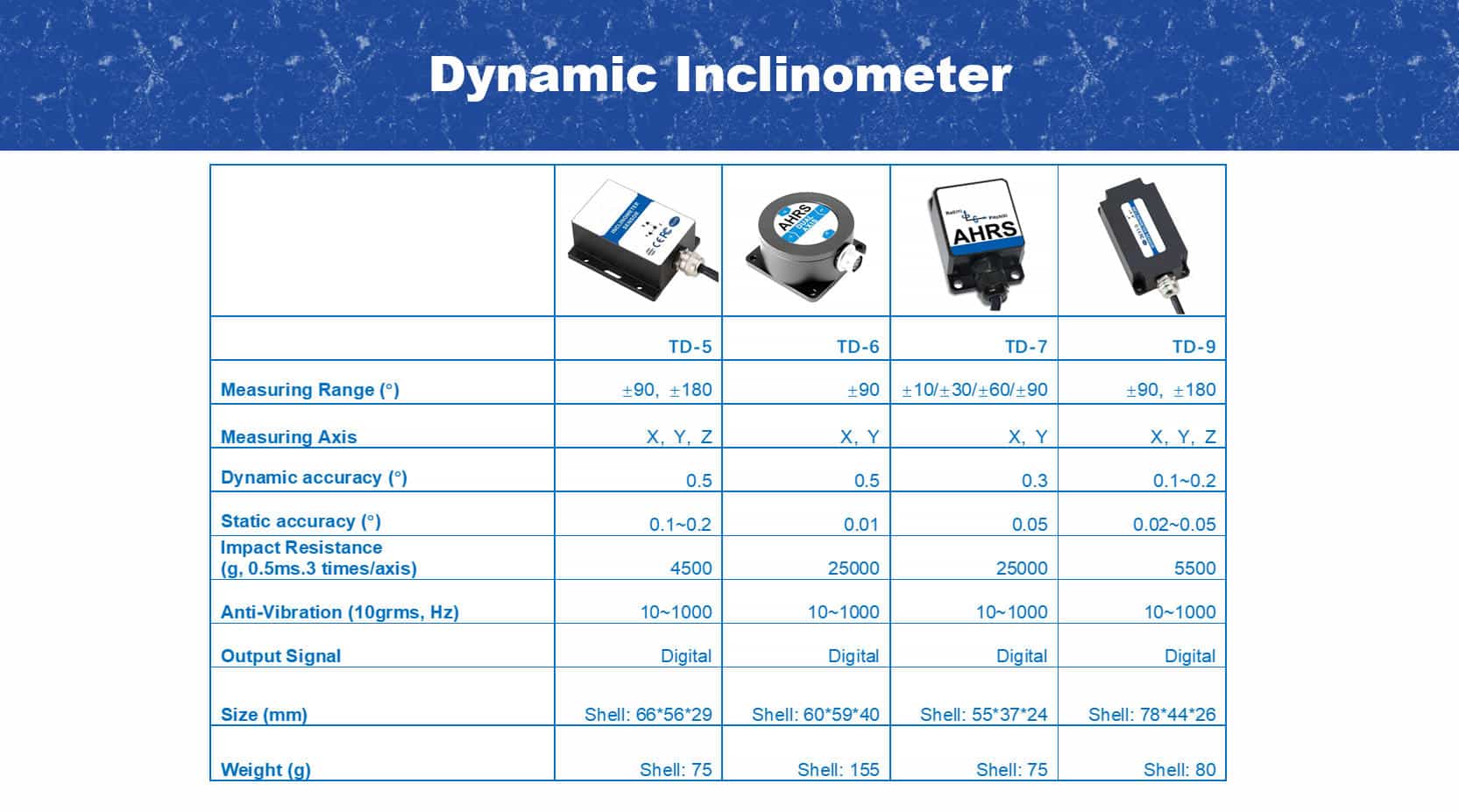

T7000 Dimensional Drawing

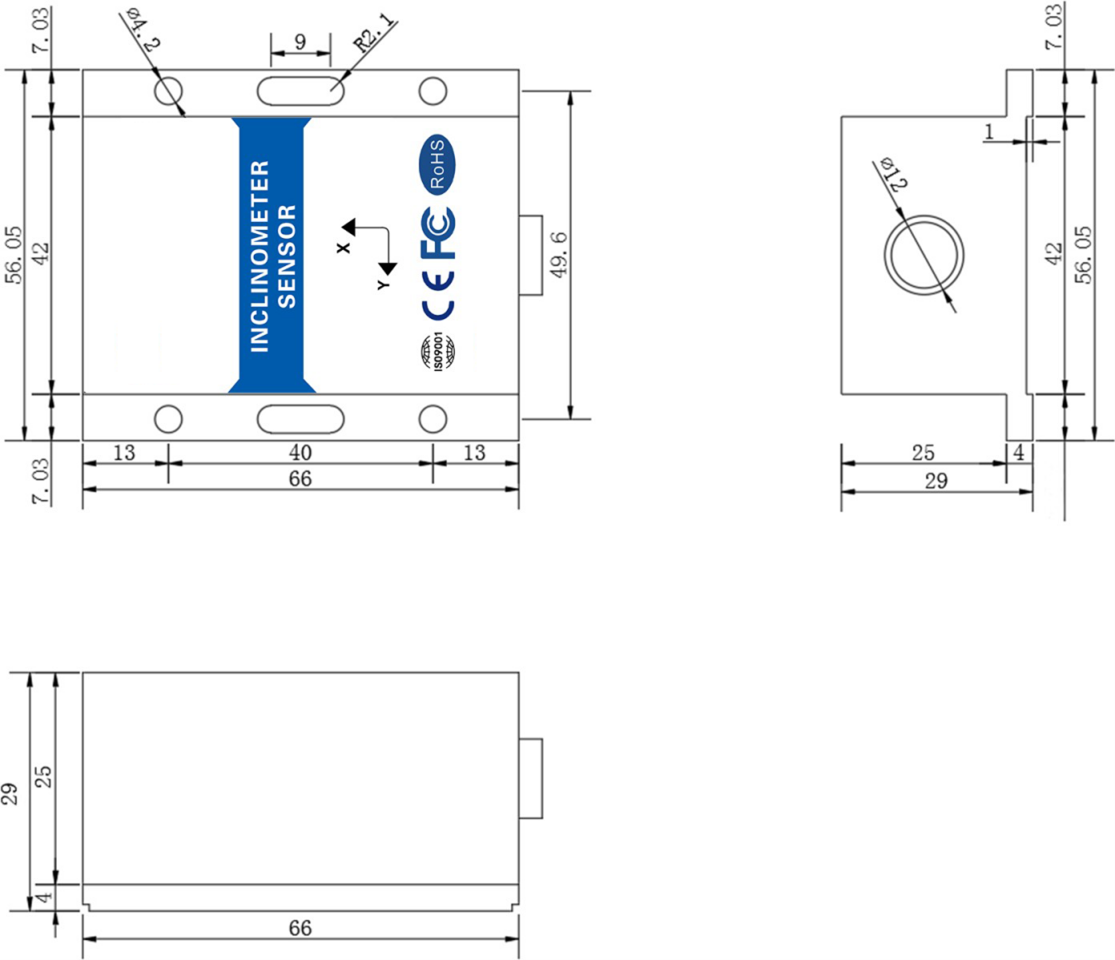

Размеры изделия



Сценарии применения

Датчик наклона приложение
TD5-DI — это промышленный трехкоординатный цифровой датчик наклона, предназначенный для измерения как динамического, так и статического наклона. Интегрируя трехкоординатный акселерометр и гироскоп с передовыми алгоритмами объединения данных, он автоматически адаптируется к статическим и динамическим условиям, обеспечивая стабильные и надежные данные об угле наклона по осям X, Y и Z. Обладая статической точностью 0,1° и динамической точностью 0,5°, он поддерживает несколько выходных интерфейсов (RS232/RS485/RS422/TTL, Modbus опционально), широкий диапазон входного напряжения (9–36 В) и работает в суровых условиях от -40 до +85°C с защитой IP67. Созданный для работы в сложных условиях, он идеально подходит для управления строительной техникой, мониторинга устойчивости транспортных средств, высотных платформ, отслеживания фотоэлектрических систем и систем промышленной автоматизации.
Связаться с нами
inclination sensor for UAV
Мониторинг железных дорог и мостов
inclination sensor for Gimbal Leveling
Строительство и выравнивание карданного подвеса
MEMS accelerometers are used in autonomous driving
Автономное вождение

Часто задаваемые вопросы

В1:В чём заключается основная особенность этого инклинометра?
A:Данная модель представляет собой трехосевой динамический и статический инклинометр, способный измерять углы наклона по осям X, Y и Z как в стационарной, так и в движущейся среде.

В2:Что делает его подходящим для динамических приложений?
A:Датчик использует алгоритм динамического и статического слияния данных:
Статический режим → высокая стабильность
Динамический режим → отслеживание движения в реальном времени
Это обеспечивает надежную работу даже при вибрации или движении.


В3:Какова точность?
A:Статическая точность: 0,1°–0,2°
Динамическая точность: 0,5°
Идеально подходит для промышленного оборудования и мобильных платформ.
ГОРЯЧИЕ ТЕГИ : датчики наклона поставщик датчиков наклона завод датчиков наклона мастерская датчиков наклона завод датчиков наклона производитель датчиков наклона
оставить сообщение
Если вас заинтересовала наша продукция и вы хотите узнать больше подробностей, пожалуйста, оставьте сообщение здесь, мы ответим вам как можно скорее.
представлять на рассмотрение

Сопутствующие товары

Inclinometer
3-осевой MEMS-инклинометр, динамический статический датчик наклона
TD5-DI — это цифровой трехкоординатный датчик угла наклона по осям X, Y, Z (также называемый «датчиком угла наклона»), разработанный компанией Micro-Magic Inc. для модулей измерения угла наклона компонентов. Он интегрирует промышленный стандарт RTU Modbus и шестнадцатеричный протокол 0x68; более 85% компонентов являются отечественными, включая микроконтроллеры MCU, АЦП, сигнальные процессоры, силовые цепи, выходные цепи и т. д. Цель — производство оборудования отечественного производства и преодоление барьеров на пути к независимым исследованиям и разработкам в области технологий.
Inclinometer

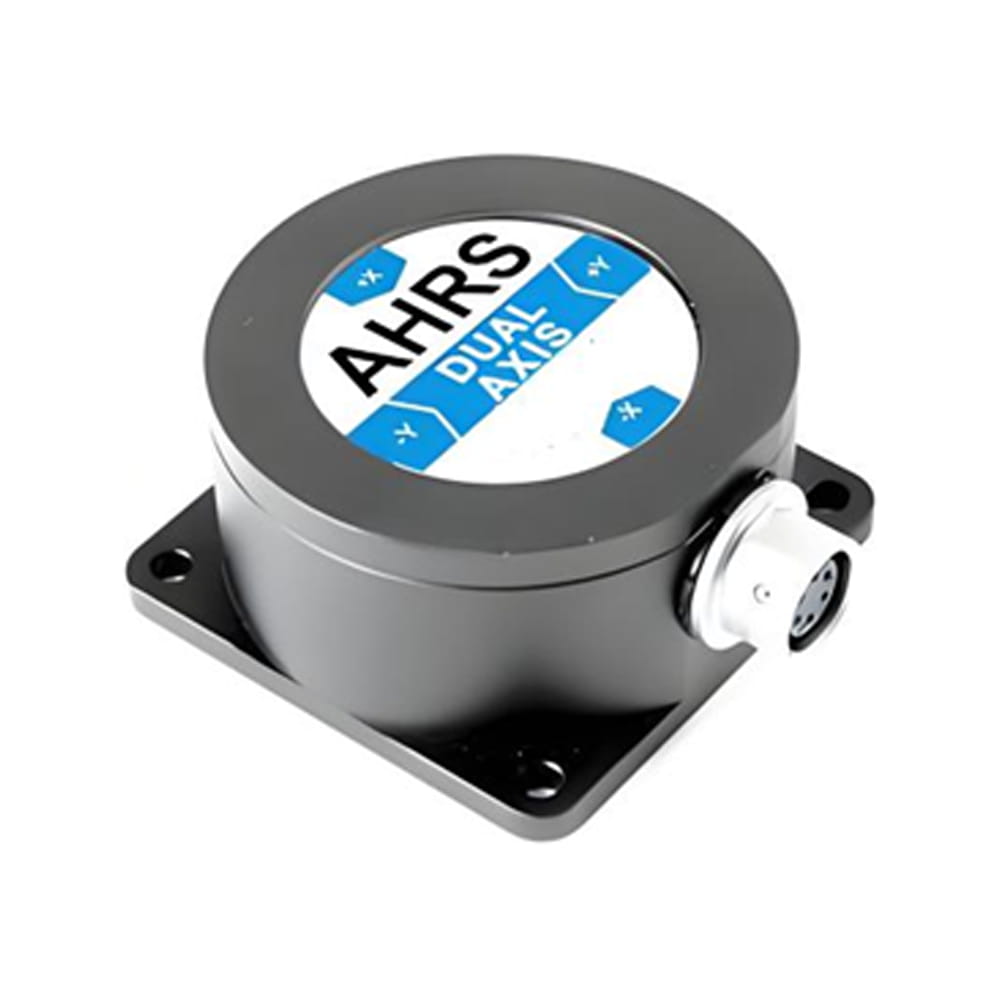

Динамический MEMS-инклинометр, двухкоординатный датчик наклона
TD6-DI — это динамический MEMS-датчик наклона нового поколения, способный измерять данные о наклоне движущихся несущих элементов или при сильных вибрациях. Он обладает динамической точностью измерения 0,5°, статической точностью 0,06°, малыми размерами, низким энергопотреблением, высокой стабильностью и согласованностью, а также поддерживает интерфейсы RS232, RS485, RS422, Modbus, TTL, CAN (опционально). Встроенная система управления на микроконтроллере, вертикальный гироскоп и акселерометр, интегрированный решатель задач ориентации, использующий оптимальный алгоритм цифровой фильтрации для снижения шума, в сочетании с алгоритмом фильтрации Калмана N-го порядка, устраняет источники ошибок и повышает точность измерения за счет различных компенсаций, таких как нелинейная компенсация, ортогональная компенсация, температурный дрейф и т. д.
Inclinometer

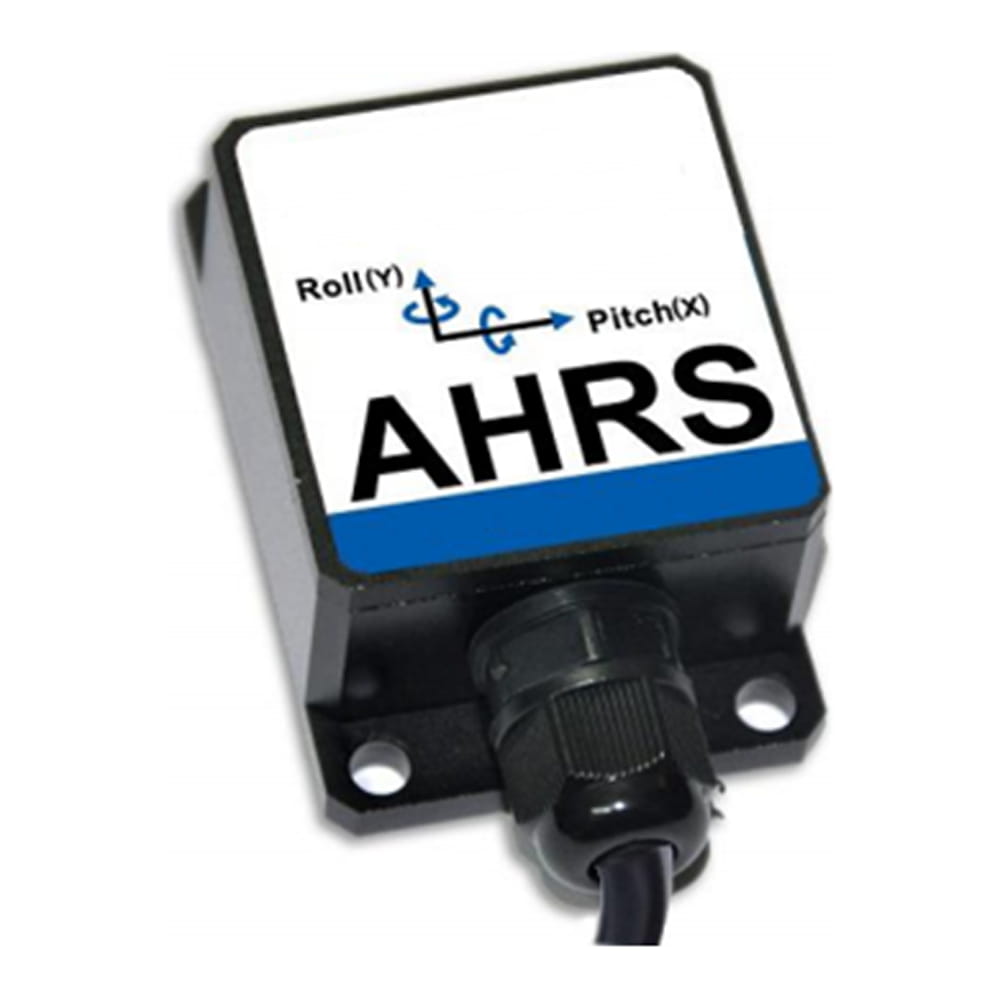

Высокопроизводительный динамический MEMS-инклинометр, двухкоординатный датчик наклона
TD7-DI — это высокопроизводительный датчик наклона нового поколения, разработанный компанией Micro-Magic Inc., который обеспечивает высокую точность при сложных движениях, несмотря на свои компактные размеры. Он обладает динамической точностью измерения 0,3°, стабильной точностью 0,05° и температурным дрейфом 0,01°/℃. Доступны выходные интерфейсы RS232, RS485, RS422, Modbus, TTL и CAN, что упрощает интеграцию в системы управления пользователя.
Inclinometer

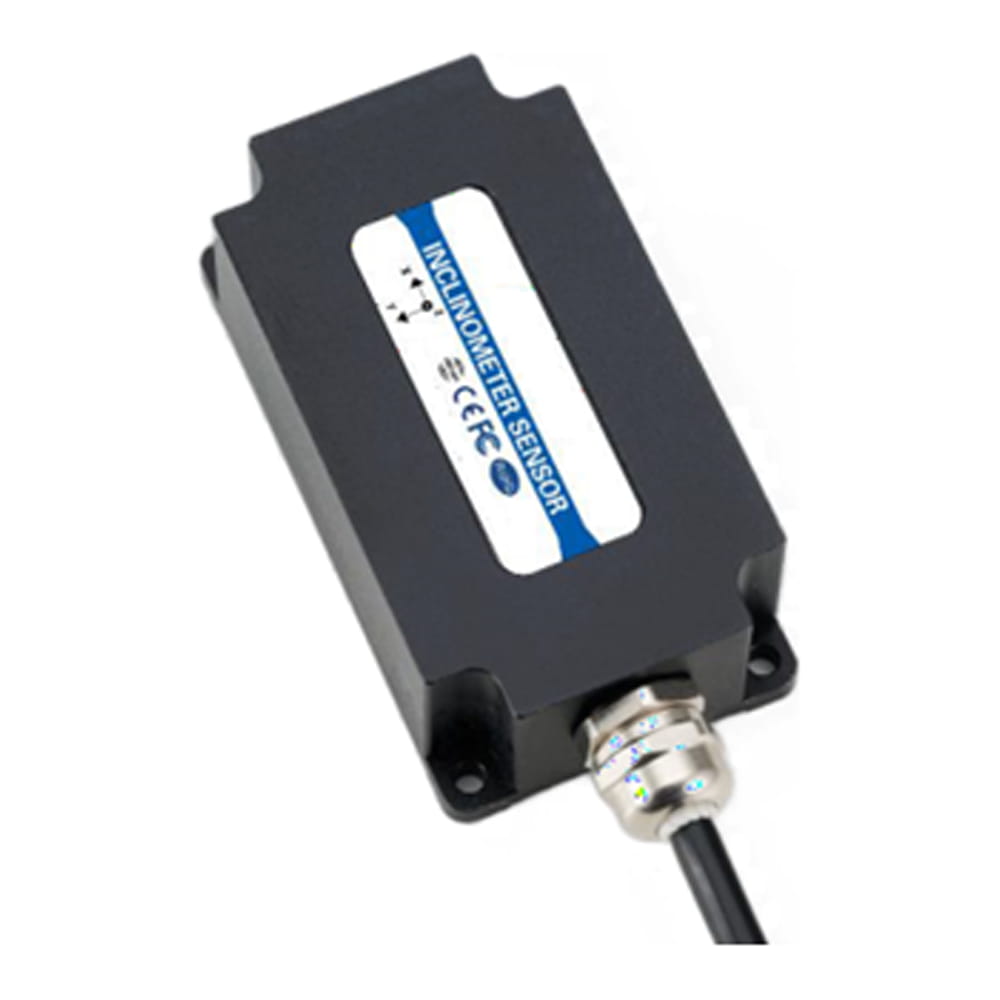

Высокоточный 3-осевой MEMS-инклинометр, динамический датчик статического наклона.
