В эпоху стремительного развития беспилотных технологий, будь то аэрофотосъемка и картографирование высокого разрешения, точная защита сельскохозяйственных культур или доставка аварийных грузов и комплексный мониторинг окружающей среды, дроны эволюционировали из простых дистанционно управляемых игрушек в высокоинтеллектуальных воздушных роботов. За этой трансформацией стоит почти маниакальная потребность системы управления полетом в точных данных об ориентации и движении в реальном времени. Ключевым технологическим краеугольным камнем, удовлетворяющим эту потребность, является микроэлектромеханическая система (MEMS) инерциальный датчик, выступающий в роли «внутреннего уха» и «нервов равновесия» дрона, бесшумно отслеживающий каждое изменение ориентации и состояния движения. Эти датчики служат физической основой, позволяющей дронам достигать стабильного зависания, автономной навигации, маневренного управления и точного контроля.
Традиционные высокоточные инерциальные навигационные системы основаны на громоздких, дорогих и энергоемких оптических или механических гироскопах и акселерометрах, что существенно ограничивает их применение в потребительских и промышленных дронах, для которых приоритетными являются малый вес, низкая стоимость и длительное время автономной работы. Прорывные достижения в технологии MEMS полностью изменили эту ситуацию. Благодаря бесшовной интеграции микромасштабных механических сенсорных структур с технологиями интегральных схем, инерциальные датчики были миниатюризированы до уровня чипа. Например, серия высокопроизводительных одноосевых акселерометров MEMS ACM-1700 от Micro-Magic использует передовые технологии MEMS, обеспечивая широкий диапазон измерений от ±10g до ±200g, полосу пропускания до 100 Гц и исключительную стабильность смещения (до 50 мкг) в компактном корпусе размером всего 7,8 x 5,8 x 3 мм. Благодаря прочной конструкции, способной выдерживать удары до 10 000 g, и компенсации полного температурного диапазона с помощью встроенных датчиков температуры, серия ACM-1700 обеспечивает надежность и стабильность измерений во время агрессивных маневров дронов и в сложных условиях. Независимо от того, отслеживается ли линейное ускорение или замедление дронов, или обнаруживаются вибрации, вызванные ветром или маневрами, серия ACM-1700 обеспечивает точный ввод данных.
ACM-1700
| Диапазон измерения | ±10~30/±30~50/±70~100/±150~200 г |
| Измерительная ось | X |
| Стабильность нулевого смещения (10 с, 1)σ) | 50/100/200/500μg |
| Коэффициент нулевой температуры смещения (полная температура) | 50/50/100/200μg/℃ |
| Ударопрочность | 10000 г, 2 мс, 1/2 синус |
| Ошибка коррекции вибрации (6 г) | 0,4/0,15/0,05 мг |
| Протокол связи | I2C/SPI/UART |
| Выходной сигнал | Цифровой |
| Упаковка и размер | Чип, 7,8*5,8*3 мм |
| Масса | 1,5 г |

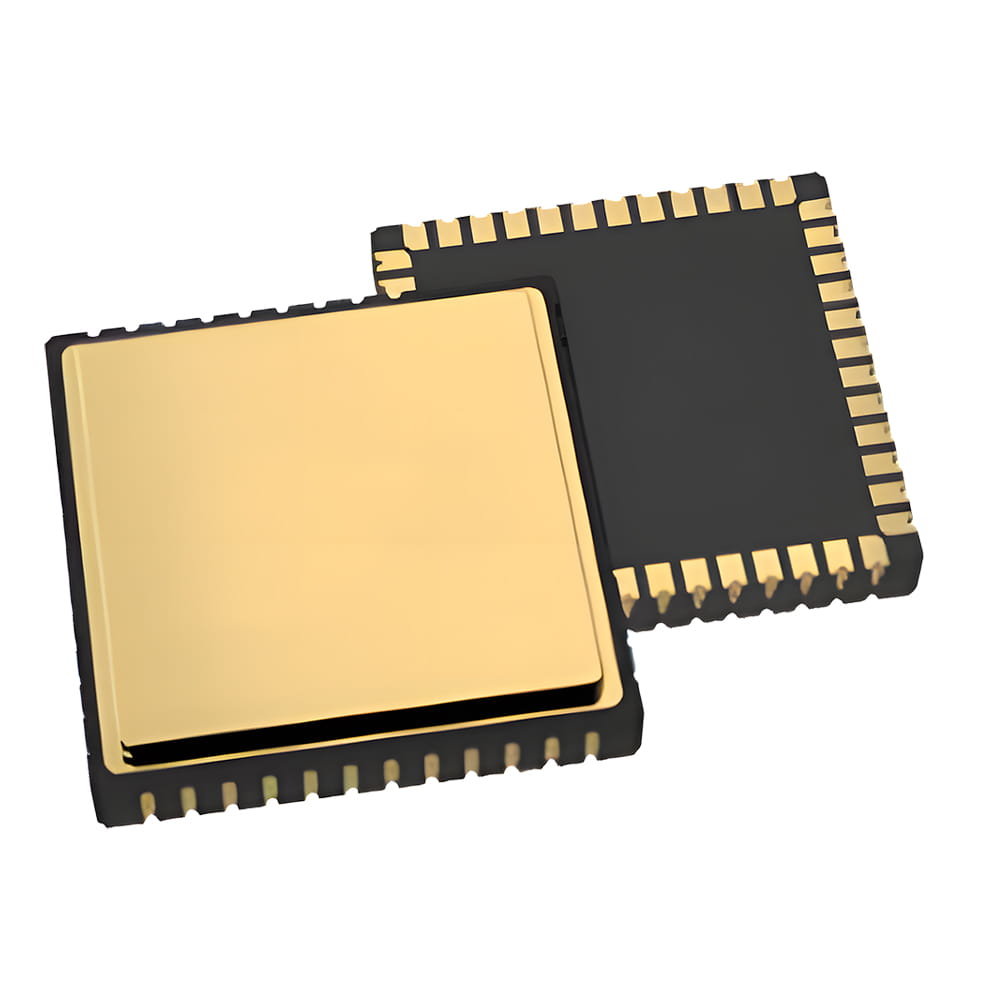

Однако восприятие только линейного ускорения недостаточно для полного описания состояния движения дрона. Вращательное движение, в частности угловая скорость вокруг трех осей, имеет решающее значение для определения ориентации. Высокоточный одноосевой MEMS-гироскоп серии MG-XXXX от Micro-Magic разработан именно для этой цели. В этой серии используется инновационная MEMS-структура, способная точно измерять угловую скорость вдоль оси вращения, перпендикулярной поверхности чипа. Его высокая производительность характеризуется чрезвычайно низким уровнем шума и исключительной стабильностью смещения, обеспечивая точную обратную связь по угловой скорости для управления полетом дрона. Благодаря гибкому цифровому интерфейсу SPI и настраиваемым регистрам (например, регулировка полосы пропускания выходного сигнала от 12,5 Гц до 800 Гц или установка частоты обновления данных от 62,5 Гц до 2000 Гц) система управления полетом может оптимизировать отклик датчика для различных режимов полета (например, плавный крейсерский полет или маневренные маневры), достигая наилучшего баланса между подавлением высокочастотного шума и поддержанием быстрого отклика сигнала. Сочетание датчиков серий MG-XX и ACM-1700 образует основную пару датчиков, позволяющую дронам в принципе воспринимать свое трехмерное пространственное движение.

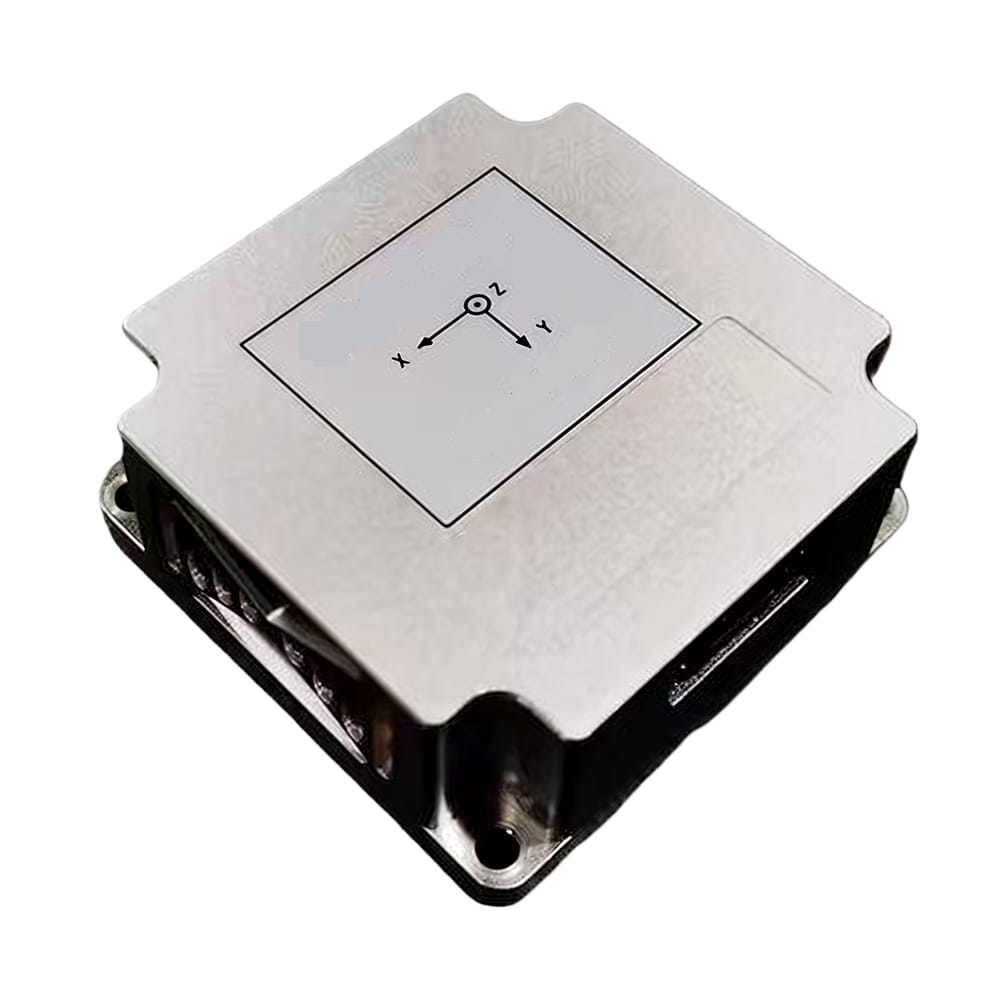

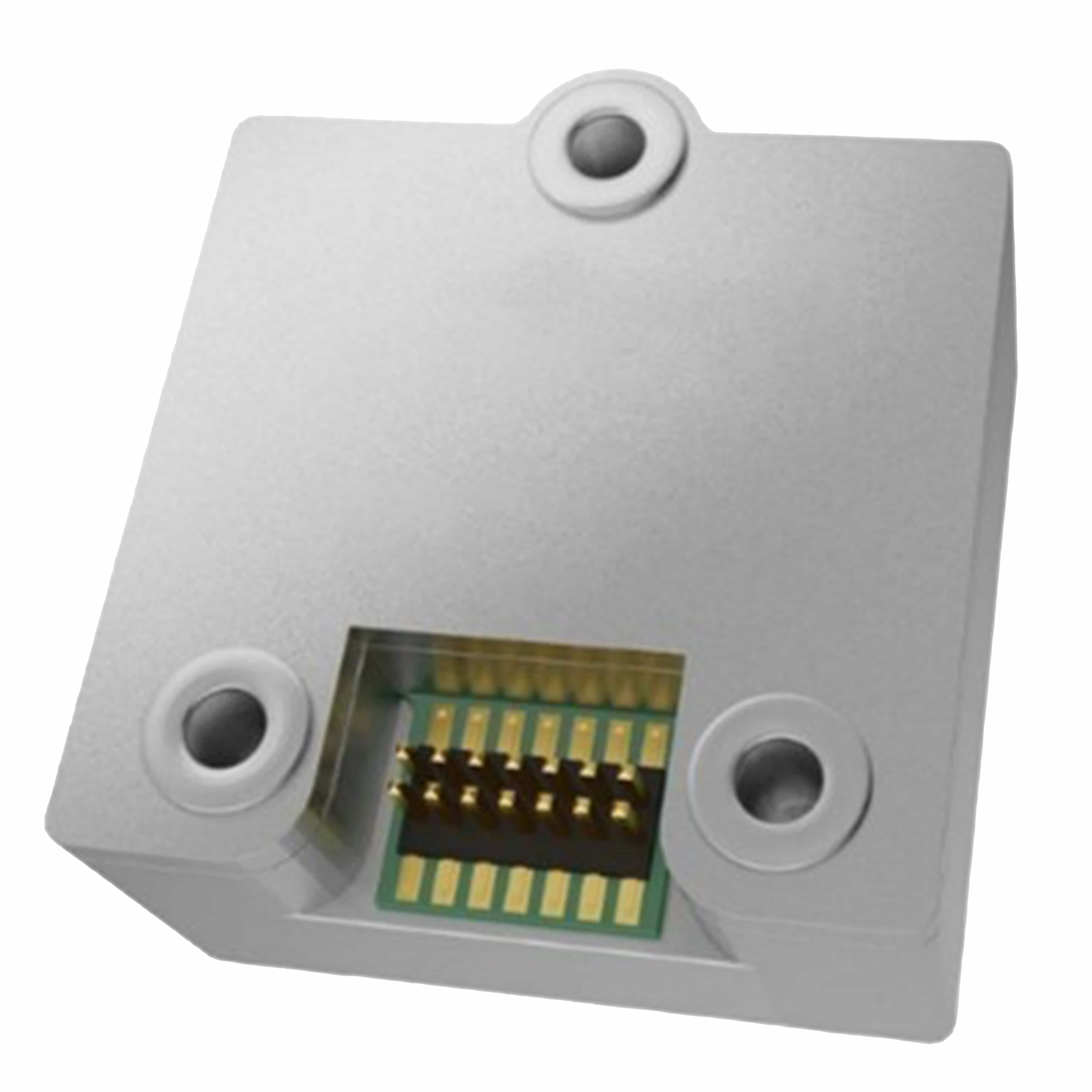

Однако интеграция множества независимых высокопроизводительных MEMS-сенсорных чипов (трехосевой гироскоп + трехосевой акселерометр) в систему управления полетом дрона и обработка их необработанных данных для получения стабильной и пригодной для использования информации об ориентации представляет собой сложную инженерную задачу, включающую точную калибровку, температурную компенсацию, алгоритмы слияния данных с датчиков и высокоскоростную обработку данных. Именно здесь проявляется ценность инерциальных измерительных модулей MEMS, таких как U503, U4930, U16575. Это не просто набор датчиков, а высокоинтегрированное и интеллектуальное решение. Этот тип модуля IMU размещен в прочном корпусе из алюминиевого сплава и обеспечивает точное позиционирование и установку трехосевых MEMS-гироскопов и трехосевых MEMS-акселерометров, интегрируя высокопроизводительные микропроцессоры.

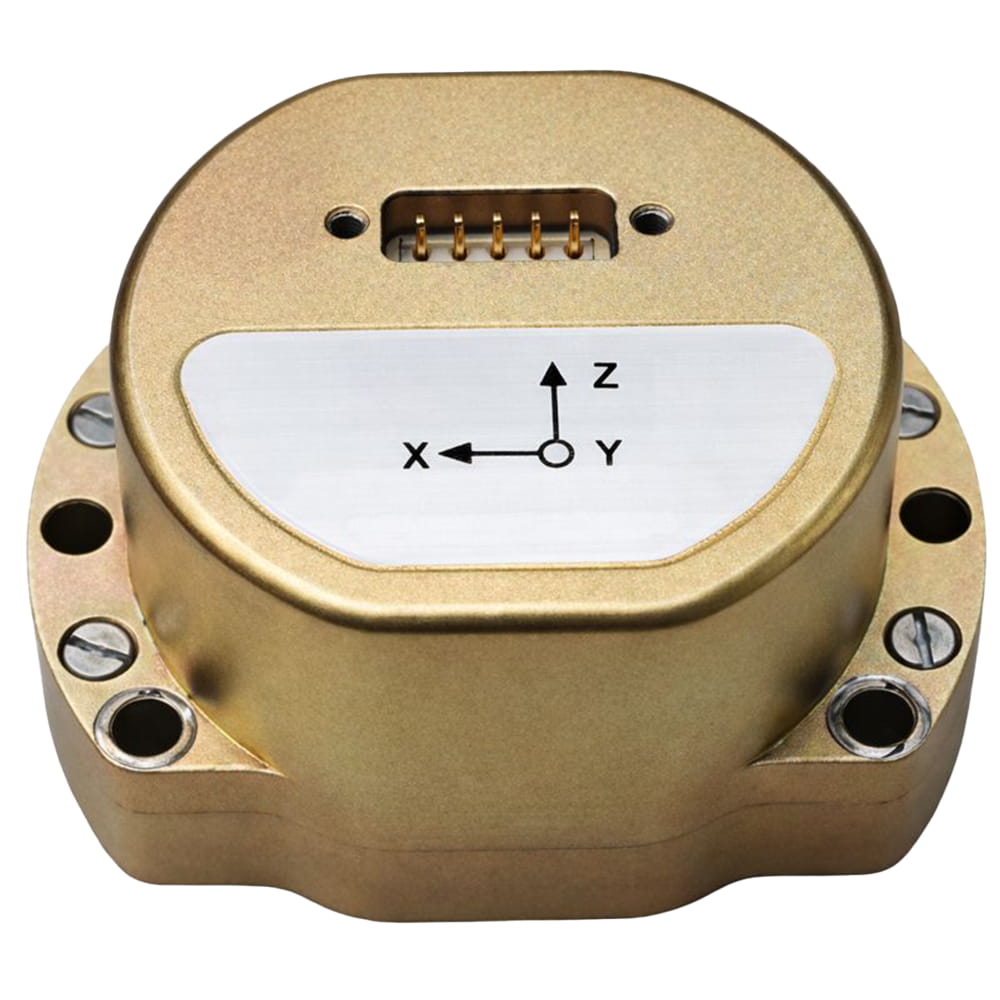

На примере модуля IMU U4930 ключевое преимущество заключается в полной температурной калибровке и компенсации на системном уровне, выполняемых до поставки. Процессор внутри модуля не только синхронно собирает необработанные данные с шести осей на высокой скорости (до 2000 Гц), но, что более важно, применяет предварительно откалиброванную матрицу параметров компенсации в широком диапазоне температур (-40℃ до +85℃) для выполнения цифровой компенсации в реальном времени десятков погрешностей, таких как ошибка нулевого смещения, нелинейность масштабного коэффициента, неортогональная ошибка и чувствительность к ускорению (g-чувствительность) гироскопа для каждого датчика. Это позволяет модулю напрямую выдавать высокоточные данные угловой скорости (°/с) и ускорения (м/с²) после температурной калибровки и коррекции ошибок. Пользователям больше не нужно выполнять трудоемкую калибровку на лабораторном уровне, что значительно упрощает интеграцию системы и обеспечивает стабильность и надежность работы в различных климатических условиях. Предоставляемый интерфейс RS422 позволяет стабильно передавать пакеты данных, содержащие угловую скорость, ускорение, внутреннюю температуру и высокоточные метки времени с частотой до 200 Гц. Он также может выдавать дифференциальные импульсные сигналы TOV, строго синхронизированные с выборкой данных, что обеспечивает точное выравнивание по времени с внешними системами, такими как GPS, что крайне важно для интегрированной навигации.
В реальных условиях полета дрона эти точные инерциальные данные с модулей IMU в режиме реального времени передаются в ядро системы управления полетом — алгоритмы расчета ориентации и навигации (обычно на основе фильтров Калмана). Алгоритм интеллектуально интегрирует информацию о силе, измеренную акселерометром (используемую для определения направления силы тяжести, т.е. углов тангажа и крена), с информацией об угловой скорости, измеренной гироскопом (используемой для интегрирования и получения изменений ориентации). Благодаря такому «слиянию данных с датчиков» система способна преодолеть недостатки акселерометров, которые подвержены вибрационным помехам во время динамических маневров, и дрейф интеграции гироскопа со временем, обеспечивая тем самым стабильную, точную и безошибочную информацию о трехмерной ориентации (тангаж, крен, рыскание), угловой скорости и линейном ускорении в режиме реального времени. Эти данные являются основой замкнутого контура управления полетом: система управления полетом сравнивает целевую точку маршрута или инструкции дистанционного управления с текущим положением и ориентацией в реальном времени, вычисляет точные команды тяги для каждого двигателя и управляет дроном для выполнения ряда сложных действий, таких как зависание, набор высоты, повороты, облет препятствий и т. д.
Таким образом, начиная от базового восприятия физических величин, обеспечиваемого акселерометром ACM-1700 и гироскопом MG-XXXX на уровне микросхем, и заканчивая интегрированной, калиброванной и интеллектуальной подачей данных, достигаемой на уровне модулей инерциальных измерительных блоков U503, U4930, U16575, технология инерциальных датчиков MEMS представляет собой полный технологический стек, постепенно решающий проблему восприятия ориентации БПЛА слой за слоем. Они позволяют современным дронам не только «летать», но и «летать устойчиво», «летать точно» и «летать интеллектуально». С повышением уровня автономного управления и увеличением сложности задач требования к производительности инерциальных датчиков MEMS также будут расти. Постоянно развивающиеся высокопроизводительные и высокоинтегрированные решения MEMS, несомненно, являются незаменимой основой для перехода будущих беспилотных летательных аппаратов к полной автономности, кластеризации и интеллектуальности.
