Зачем на выходе активного кварцевого генератора добавляется резистор сопротивлением 33 Ом?

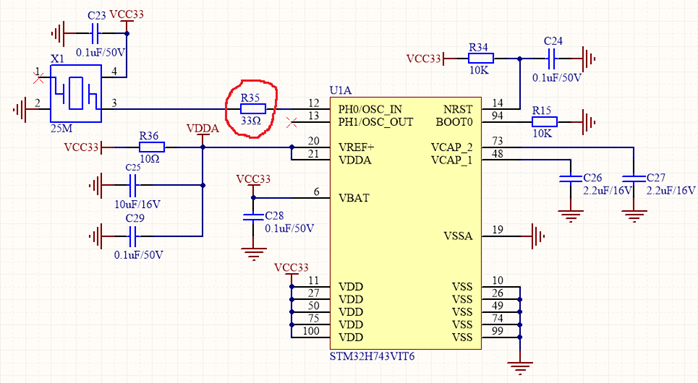

При проектировании схемы тактового генератора для микроконтроллера, если в качестве источника тактового сигнала используется активный кварцевый генератор, к его выходу обычно добавляют резистор сопротивлением в несколько десятков Ом. Этот резистор в основном служит следующим целям:

1. Согласование импедансов

Когда выходное сопротивление активного кварцевого генератора не совпадает с сопротивлением линии передачи печатной платы (обычно 50 Ом), это может привести к отражению сигнала, вызывая выбросы и колебания. Добавив последовательно резистор 33 Ом к источнику (образуя сопротивление 50 Ом, что соответствует внутреннему сопротивлению кварцевого генератора приблизительно 20 Ом), можно поглотить отраженные сигналы, уменьшив коэффициент отражения.

2. Снижение электромагнитных помех

Выходной сигнал активного кварцевого генератора представляет собой прямоугольный сигнал. Крутые фронты и возникающие в результате высокочастотные колебания генерируют большое количество высокочастотного шума, который распространяется наружу, что приводит к проблемам электромагнитной совместимости (ЭМС) и потенциально может повлиять на другие части системы или привести к непрохождению испытаний на ЭМС. Последовательный резистор сглаживает фронты сигнала, уменьшая высокочастотные составляющие сигнала, тем самым эффективно снижая электромагнитное излучение (ЭМИ). Это недорогое и эффективное средство подавления ЭМИ.

3. Ограничение выходного тока кварцевого генератора и защита выходного каскада.

Выходной драйвер внутри активного кварцевого генератора обычно имеет ограниченную мощность. Если входная емкость последующей нагрузки велика или происходит случайное короткое замыкание (хотя это случается редко), в момент перехода к прямоугольной форме генерируется большой мгновенный ток заряда и разряда (ток заряда i = C * dv/dt). Последовательный резистор может ограничить этот пиковый ток, снижая нагрузку на внутренний выходной каскад кварцевого генератора, обеспечивая определенную степень защиты и повышая надежность системы.
