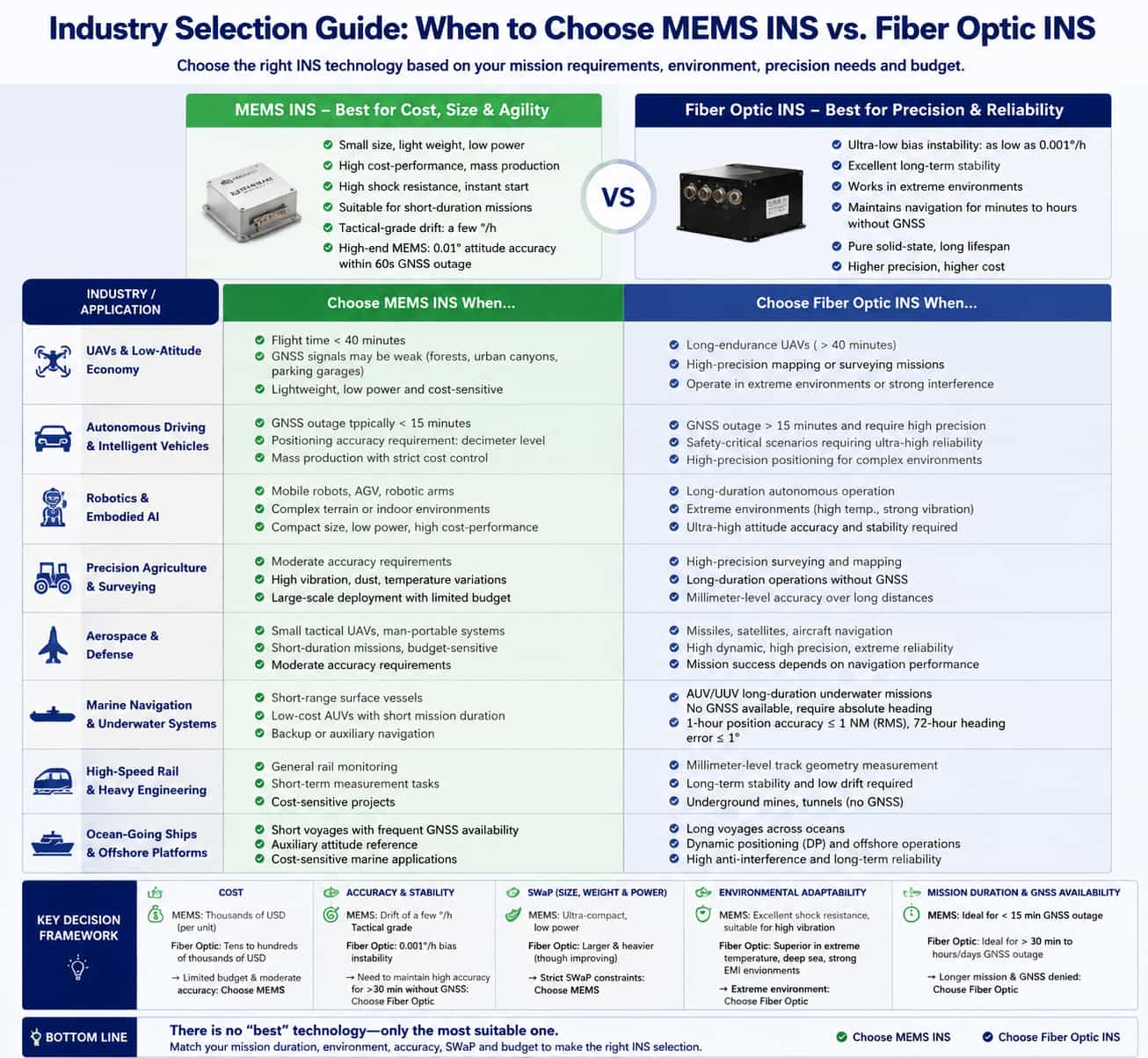

Рекомендации по выбору в зависимости от отрасли: когда следует выбирать MEMS-инерциальные навигационные системы (INS) вместо волоконно-оптических INS?

1. Введение: Технологический ландшафт и обзор рынка инерциальных навигационных систем.

Инерциальные навигационные системы (ИНС), как технология автономной навигации, не зависящая от внешних сигналов, переживают беспрецедентный рост, обусловленный быстрым развитием передовых технологий, таких как искусственный интеллект, автономное вождение и коммерческая аэрокосмическая отрасль. В условиях жесткой рыночной конкуренции и стремительной технологической эволюции микроэлектромеханические системы (МЭМС) и волоконно-оптические гироскопы (ВОГ) стали двумя доминирующими технологическими направлениями в секторе ИНС. Каждая из них предлагает свои преимущества; следовательно, выбор правильной технологии для конкретных сценариев применения стал критически важной задачей для инженеров и групп по закупкам. Выбор между МЭМС и ВОГ — это не просто соревнование технических характеристик, а требует всесторонней оценки продолжительности миссии, условий окружающей среды, пороговых значений точности, ограничений по размеру, весу и энергопотреблению (SWaP) и бюджета.

2. Основное сравнение: MEMS-инерциальные навигационные системы (INS) и волоконно-оптические инерциальные навигационные системы (INS).

2.1. Принципы работы и технические различия

MEMS-инерциальные навигационные системы (ИНС) используют микроскопические емкостные или пьезорезистивные структуры для измерения движения путем обнаружения механического смещения; такие системы могут быть упакованы на уровне чипа, что обеспечивает недорогое массовое производство. В отличие от них, волоконно-оптические ИНС используют эффект Сагнака, применяя километровые катушки оптического волокна для обнаружения вращения; их полностью твердотельная конструкция обеспечивает длительный срок службы и устойчивость в экстремальных условиях. Главное преимущество волоконно-оптических ИНС — высокая точность: достигается стабильность смещения всего 0,001°/ч и сохраняются навигационные возможности в течение десятков минут или нескольких часов после потери сигнала GNSS. MEMS-ИНС отличаются экстремальной миниатюризацией, низким энергопотреблением, экономичностью, мгновенным запуском и высокой ударопрочностью. В последние годы скорость дрейфа тактических MEMS-датчиков снизилась до нескольких градусов в час, а высококачественные изделия способны поддерживать точность определения положения в пределах 0,01° в течение 60-секундного сбоя GNSS, неуклонно сокращая разрыв в производительности с волоконно-оптическими инерциальными навигационными системами.

3. Углубленный анализ сценариев применения MEMS-инерциальных навигационных систем.

3.1. Беспилотные летательные аппараты и экономика полетов на малых высотах

Беспилотные летательные аппараты потребительского класса и логистические дроны представляют собой ключевые сценарии применения MEMS-инерциальных навигационных систем (ИНС). В условиях слабых сигналов GNSS — таких как леса, подземные парковки и городские каньоны — MEMS-инерциальные измерительные блоки (ИМТ) обеспечивают дроны непрерывными и точными данными о положении (позиции и ориентации). Для дронов малого и среднего размера с временем полета менее 40 минут их малый вес и низкое энергопотребление идеально соответствуют требованиям SWaP (размер, вес и энергопотребление); кроме того, в таких перспективных секторах, как низковысотная логистика и беспилотные инспекции, наблюдается ежегодный рост заказов на них, превышающий 200%.

3.2. Автономное вождение и интеллектуальные транспортные средства

Интеллектуальное вождение стало крупнейшим источником роста на рынке гражданской инерциальной навигации. В практических приложениях транспортные средства, оснащенные модулями MEMS IMU, могут обеспечивать непрерывное и точное позиционирование — с погрешностью в пределах 8 сантиметров — даже в местах, где спутниковый сигнал полностью теряется, например, в трехуровневых подземных паркингах, тем самым успешно осуществляя автономную парковку. Технология MEMS INS отвечает требованиям точности большинства высокоточных, промышленных и потребительских приложений, обеспечивая «достаточную» точность при исключительном контроле затрат.

3.3. Робототехника и физические агенты

По мере ускорения коммерциализации интеллектуального оборудования, такого как человекоподобные роботы, роботы-собаки и автоматизированные транспортные средства (AGV), рыночный спрос на инерциальные датчики ориентации демонстрирует структурный рост, учитывая их роль в качестве «нервов равновесия» и «мозжечка» роботов. При движении роботов по сложной местности сигналы GNSS могут прерываться; MEMS-инерциальные навигационные системы обеспечивают точную ориентацию для стабильной работы. В промышленной автоматизации MEMS-инерциальные навигационные системы стали отраслевым стандартом для задач, начиная от автономной навигации AGV и заканчивая управлением ориентацией промышленных роботизированных манипуляторов, благодаря своим компактным размерам и низкой стоимости.

3.4. Точное земледелие и геодезия

Хотя сельскохозяйственные дроны и автономная сельскохозяйственная техника предъявляют относительно умеренные требования к точности навигационных систем, они нуждаются в высокой устойчивости к вибрации, перепадам температуры и загрязнениям окружающей среды. MEMS-инерциальные навигационные системы (ИНС) стали основным выбором в точном земледелии благодаря своей превосходной ударопрочности и экономичности. От мониторинга посева до внесения удобрений с переменной нормой, MEMS-ИНС обеспечивают сельскохозяйственное оборудование стабильными и надежными возможностями определения положения; кроме того, низкая стоимость за единицу — по сравнению с волоконно-оптическими решениями — делает возможным их крупномасштабное коммерческое внедрение.

4. Углубленный анализ сценариев применения волоконно-оптических инерциальных навигационных систем.

4.1. Аэрокосмическое и оборонное оборудование

Применение волоконно-оптических инерциальных навигационных систем (ИНС) в аэрокосмической и оборонной отраслях представляет собой «золотой стандарт». Будь то высокодинамичные тактические ракеты, системы управления ориентацией спутников или навигационные системы для крупных транспортных самолетов и истребителей, волоконно-оптические гироскопы (ВОГ) — с их исключительно низким дрейфом смещения и превосходной долговременной стабильностью — остаются незаменимыми основными компонентами. В аэрокосмической отрасли волоконно-оптические инерциальные навигационные системы (ИНС) работают независимо от внешних источников излучения и не подвержены влиянию географии, погоды или суровых условий окружающей среды; область их применения охватывает аэрокосмическую отрасль, поверхность земли, подземные пространства, открытый океан и даже глубоководные районы. Например, навигационные и системы управления для высокодинамичных платформ на основе технологии ВОГ обладают надежными возможностями в области навигации и управления транспортными средствами, находя широкое применение в тактических ракетах и ​​спутниковых платформах. В оборонной отрасли ВОГ служат основными компонентами для стратегического оборудования, такого как системы наведения ракет, военные БПЛА и системы управления ориентацией военно-морских судов, что делает их ключевым объектом международного контроля за экспортом технологий.

4.2. Морская навигация и беспилотные подводные системы

Для морских платформ, таких как глубоководные автономные подводные аппараты (АППА), беспилотные подводные аппараты (БППА) и надводные суда, сигналы спутниковой навигации часто не проникают в воду; в таких сценариях волоконно-оптическая инерциальная навигационная система (ИНС) становится единственным вариантом навигации. Волоконно-оптическая ИНС может обеспечить точность позиционирования с точностью лучше 1 морской мили (среднеквадратичное значение) в течение одного часа и погрешность курса не более 1 градуса в течение 72 часов — возможности, критически важные для подводных миссий, длящихся дни или даже недели. Современные устройства также обладают возможностью «поиска севера», что позволяет им быстро определять истинный север в условиях отсутствия сигналов GNSS или магнитных помех, тем самым являясь краеугольным камнем судоходной навигации и подводных исследований. Волоконно-оптические инерциальные навигационные системы на основе гиротронов стали необходимы для поддержания стабильности миссий беспилотных аппаратов, работающих в условиях сильного ветра, сложного рельефа местности и радиоэлектронной борьбы.

4.3. Инспекция высокоскоростных железнодорожных путей и тяжелое машиностроение

Инспекция высокоскоростных железнодорожных путей предъявляет чрезвычайно жесткие требования к точности навигационных систем, требуя миллиметровой точности измерения геометрических параметров пути. Благодаря превосходной долговременной стабильности и низкому дрейфу, волоконно-оптические инерциальные навигационные системы (ИНС) стали стандартным оборудованием на железнодорожных транспортных средствах для технического обслуживания и инспекции; эти продукты широко применяются в различных секторах, от инспекции высокоскоростных железнодорожных путей до гражданской промышленности, такой как нефтегазовая и угольная промышленность. В сценариях, где сигналы GNSS полностью недоступны — например, в подземных шахтах и ​​туннелях — волоконно-оптические гибридные навигационные системы обеспечивают точность позиционирования лучше 0,1% от пройденного расстояния, поддерживая стабильную и непрерывную работу в сложных условиях на глубине до 1,4 километра под землей.

4.4. Океанские суда и морские платформы

Навигационные системы для океанских судов должны выдерживать месяцы и даже годы непрерывной морской эксплуатации; любой сбой в навигации может привести к катастрофическим последствиям. Благодаря своей полностью твердотельной конструкции, отсутствию вращающихся фрикционных компонентов, исключительно длительному сроку службы и высокой устойчивости к электромагнитным помехам, волоконно-оптические инерциальные навигационные системы (ИНС) служат «надежным якорем» для морской инерциальной навигации. В высокоточных приложениях, таких как морские буровые платформы и системы динамического позиционирования (ДП), волоконно-оптические гиросистемы обеспечивают непрерывные данные об ориентации и курсе, гарантируя безопасность и эффективность морских операций. Морские нефтедобывающие платформы, работающие в открытом океане, где на сигналы GNSS нельзя полагаться, также требуют абсолютных данных об ориентации, предоставляемых волоконно-оптическими ИНС.

5. Комплексная система отбора и принятия решений

Что касается стоимости, то значительно более низкая цена MEMS-инерциальных навигационных систем потенциально может перевести инерциальную навигационную технологию из разряда «военной роскоши» в сферу гражданских потребительских товаров. Стоимость одной тактической MEMS-системы составляет несколько тысяч долларов, в то время как навигационная волоконно-оптическая инерциальная навигационная система может стоить десятки или даже сотни тысяч долларов. Если бюджет проекта ограничен, а требования к точности имеют умеренный приоритет, MEMS-инерциальная навигационная система является более прагматичным выбором.

Что касается точности и стабильности, то волоконно-оптическая инерциальная навигационная система (ИНС) необходима, если требуется поддерживать точность позиционирования в пределах нескольких сотен метров в течение более 30 минут после потери сигнала GNSS. Однако, если продолжительность миссии обычно составляет менее 15 минут и сигналы со спутников, как правило, доступны, высокопроизводительная MEMS-ИНС вполне способна справиться с этой задачей.

Что касается ограничений по размеру, весу и энергопотреблению (SWaP), то MEMS-инерциальные навигационные системы (ИНС) значительно превосходят волоконно-оптические решения, что делает их идеальным выбором для дронов, носимых устройств и микророботов. Хотя волоконно-оптические ИНС были значительно уменьшены в размерах благодаря компактной конструкции, они все еще не могут конкурировать с MEMS-системами на уровне чипов с точки зрения миниатюризации.

Что касается адаптации к окружающей среде... MEMS-инерциальные навигационные системы обладают исключительной ударопрочностью, что делает их пригодными для применения в условиях турбулентности транспортных средств или интенсивных вибраций, испытываемых дронами; напротив, волоконно-оптические инерциальные навигационные системы превосходно работают в суровых условиях, характеризующихся экстремальными температурами, высоким давлением в глубоководных районах и сильными электромагнитными помехами.

Заключение

MEMS-инерциальные навигационные системы (ИНС) и волоконно-оптические ИНС представляют собой два различных эволюционных пути в технологии инерциальной навигации. Благодаря исключительной интеграции чиповых технологий, MEMS-технологии вывели инерциальную навигацию на массовый рынок гражданских приложений, таких как автомобили, дроны и робототехника. В то же время волоконно-оптическая технология, опирающаяся на суть полностью твердотельной оптики, поддерживает высочайший уровень точности и надежности в таких передовых отраслях, как аэрокосмическая промышленность, глубоководные исследования и оборонная промышленность. Для инженеров и лиц, принимающих решения о закупках, важнейший вывод заключается в том, что не существует единой «лучшей» технологии — есть только технология, наиболее подходящая для конкретного применения. Для действительно обоснованного выбора необходимо сбалансированное рассмотрение требований миссии, экологических проблем и бюджетных ограничений.
