Введение
В буровой технике для нефтегазодобычи системы измерения параметров в процессе бурения (MWD) выполняют важнейшую задачу получения параметров траектории скважины в реальном времени. Условия внутрискважинной среды предъявляют чрезвычайно жесткие требования к навигационным системам, включая температуры, превышающие 150 °C, непрерывную интенсивную вибрацию и удары, жесткие пространственные ограничения и значительные искажения геомагнитного поля, что создает технические барьеры для внутрискважинной навигации. Инерциальные навигационные системы (ИНС) стали ключевым техническим подходом для MWD благодаря их высокой автономности и независимости от внешних сигналов. В данной статье представлен технический анализ, охватывающий пять аспектов: архитектура системы, основные компоненты, компенсация ошибок, алгоритмы навигации и системная интеграция.
Архитектура системы

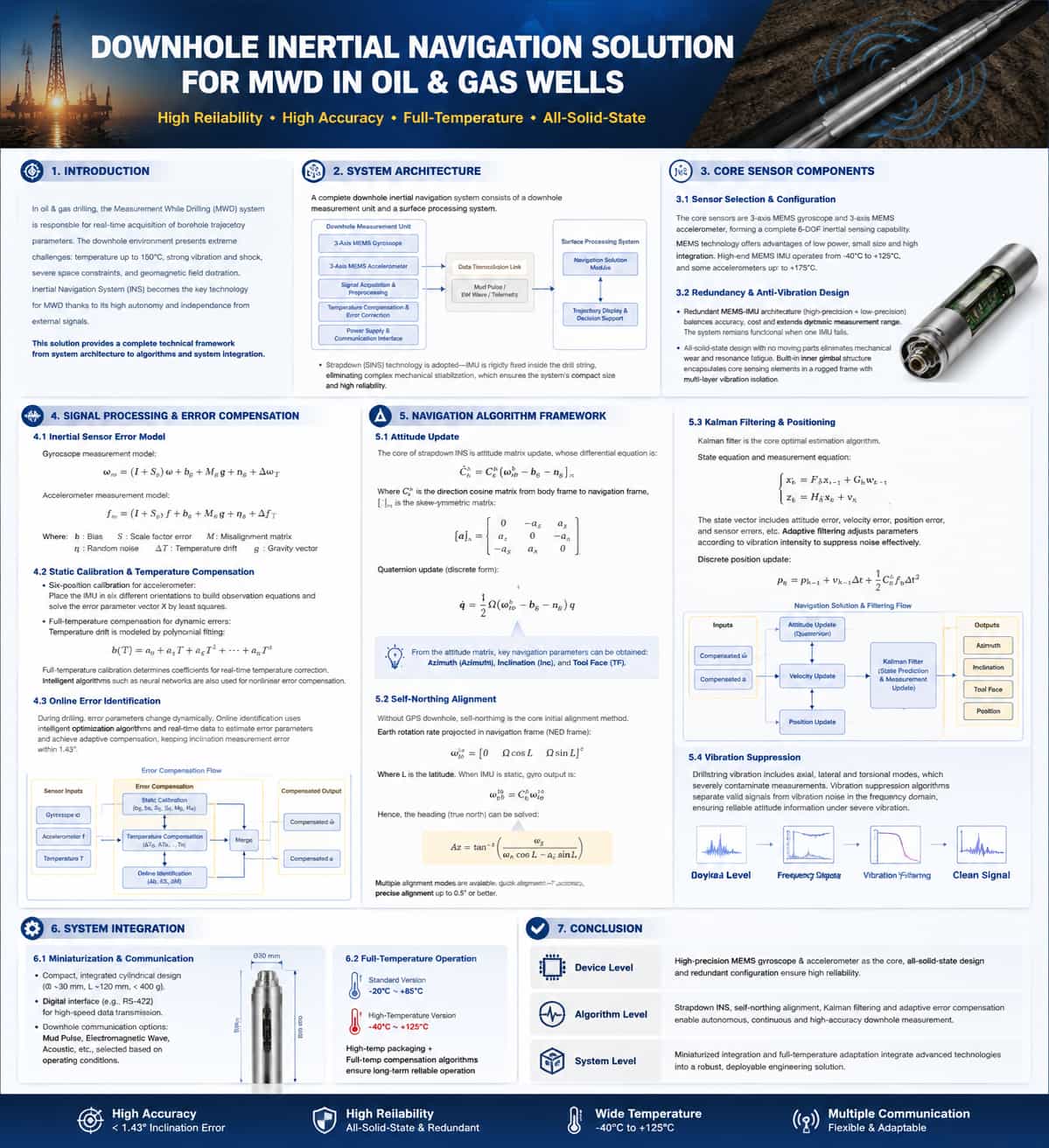

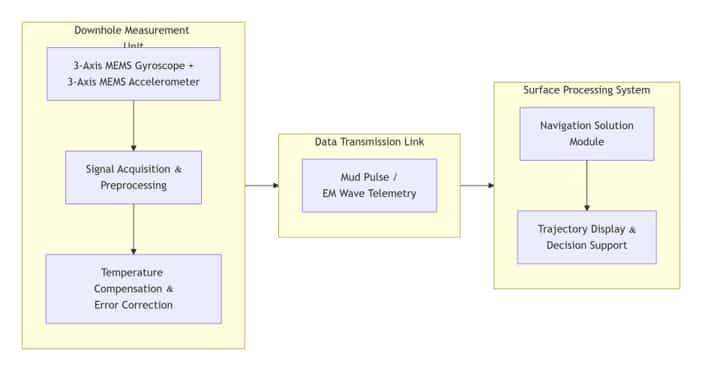

Полная инерциальная система MWD состоит из скважинного измерительного блока и системы обработки данных на поверхности. Скважинный блок устанавливается внутри бурильной колонны рядом с бурильным долотом и включает в себя инерциальный измерительный блок (IMU), состоящий из трехосевых гироскопов и трехосевых акселерометров, а также схему сбора сигналов, модуль питания и интерфейсы связи. Система на поверхности отвечает за прием данных, расчет навигации, визуализацию траектории скважины и поддержку принятия решений.
В современных распространенных решениях используется технология инерциальных измерений с жесткой фиксацией, при которой инерциальный измерительный блок (IMU) жестко закреплен внутри бурового инструмента. Исключение сложных механических стабилизирующих конструкций позволяет принципиально миниатюризировать систему и повысить ее надежность.
Основные компоненты датчика
Выбор и настройка датчиков
Основные датчики инерциальной навигационной системы LWD (Logging While Drilling) состоят из трехосевого MEMS-гироскопа и трехосевого MEMS-акселерометра, обеспечивающих комплексные возможности инерциального зондирования с шестью степенями свободы. Технология MEMS стала основным выбором благодаря таким преимуществам, как низкое энергопотребление, компактные размеры и высокий потенциал интеграции. Высококачественные MEMS-инерциальные измерительные блоки (IMU) работают в диапазоне температур от -40°C до +125°C, а некоторые акселерометры способны выдерживать температуру до +175°C.
Резервная конфигурация и виброустойчивая конструкция
Резервная конфигурация MEMS-IMU является ключевым методом повышения надежности. Типичная архитектура с двойной инерциальной навигацией включает в себя как высокоточные, так и низкоточные IMU, обеспечивая баланс между точностью и стоимостью при одновременном расширении динамического диапазона измерений. Система остается работоспособной даже в случае отказа одного из датчиков.
Что касается виброустойчивости, то полностью твердотельная конструкция не содержит движущихся механических частей, что принципиально исключает механический износ и усталость, вызванную резонансом. Внутренняя платформенная структура окружает основные чувствительные элементы в прочном креплении, используя многослойную конструкцию для поглощения и гашения энергии вибрации.
Обработка сигналов и компенсация ошибок
Модели ошибок инерциальных датчиков
Измерения, полученные с помощью инерциальных MEMS-датчиков, содержат различные составляющие погрешности. Модель измерения гироскопа выглядит следующим образом:
ω̃ = ω + b_g + s_g∙ω + M_g∙ω + n_g + ε_g(T)
Модель измерения акселерометра следующая:
ã = a + b_a + s_a∙a + M_a∙a + n_a + ε_a(T) + g
Где: "b" = смещение; "s" = ошибка масштабного коэффициента; "M" = матрица ошибок установки;
"n" = случайный шум; "ε(T)" = температурный дрейф; "g" = вектор гравитационного ускорения.
Для достижения высокой точности измерений необходима калибровка и компенсация каждой погрешности.
Статическая калибровка и температурная компенсация
Статическая компенсация ошибок выполняется на этапе заводской калибровки. В качестве примера рассмотрим шестипозиционную калибровку акселерометра: уравнения наблюдений — $y = H \cdot X + v$ — устанавливаются путем размещения инерциального измерительного блока (IMU) в шести различных ориентациях.
Затем вектор параметров ошибки $X$ вычисляется методом наименьших квадратов.
Компенсация во всем температурном диапазоне имеет решающее значение для динамической компенсации. Для описания температурного дрейфа обычно используются модели полиномиальной аппроксимации:
$\varepsilon(T) = k_0 + k_1 T + k_2 T^2 + \dots + k_n T^n$
Коэффициенты аппроксимации ($k_0, k_1, \dots, k_n$) определяются в ходе калибровочных экспериментов в полном диапазоне температур, что позволяет осуществлять коррекцию температуры в реальном времени. В последние годы также были внедрены интеллектуальные алгоритмы, такие как нейронные сети, для эффективной компенсации нелинейных ошибок.
Онлайн-идентификация ошибок
Параметры погрешности динамически изменяются в процессе бурения, что представляет собой сложную задачу для традиционной автономной калибровки. Онлайн-идентификация погрешностей использует интеллектуальные алгоритмы оптимизации и данные в реальном времени для динамического определения параметров погрешности и адаптивной компенсации, поддерживая погрешность измерения наклона скважины в пределах 1,43°.

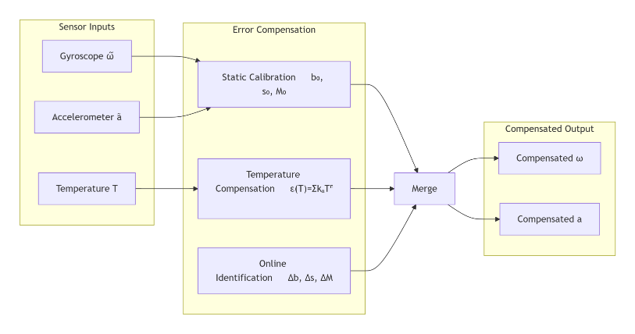

Полный процесс компенсации ошибок выглядит следующим образом:
5. Структура алгоритма навигации
5.1. Обновление отношения
Суть вычислений в инерциальной навигации с жесткой связью заключается в обновлении матрицы ориентации; ее дифференциальное уравнение имеет вид:
