Гироскопический североискатель — это инерциальное измерительное устройство, использующее гироскопический эффект для определения угловой скорости вращения Земли, что позволяет ему автономно определять направление истинного севера. Не подверженный влиянию внешних магнитных полей и независимый от спутниковых сигналов, таких как GPS, он обеспечивает стабильную и надежную азимутальную привязку в суровых условиях, включая среды с сильными электромагнитными помехами, подземные пространства и полярные регионы. Основной принцип его работы заключается в использовании высокоточного гироскопа для определения вектора угловой скорости вращения Земли; затем вычисляется угол между опорной осью несущей и истинным севером, который выводится в виде азимутальной информации. В данной статье представлен систематический сравнительный анализ гироскопических североискателей по четырем параметрам: определение точности, технические стандарты, сценарии применения и ключевые критерии выбора.

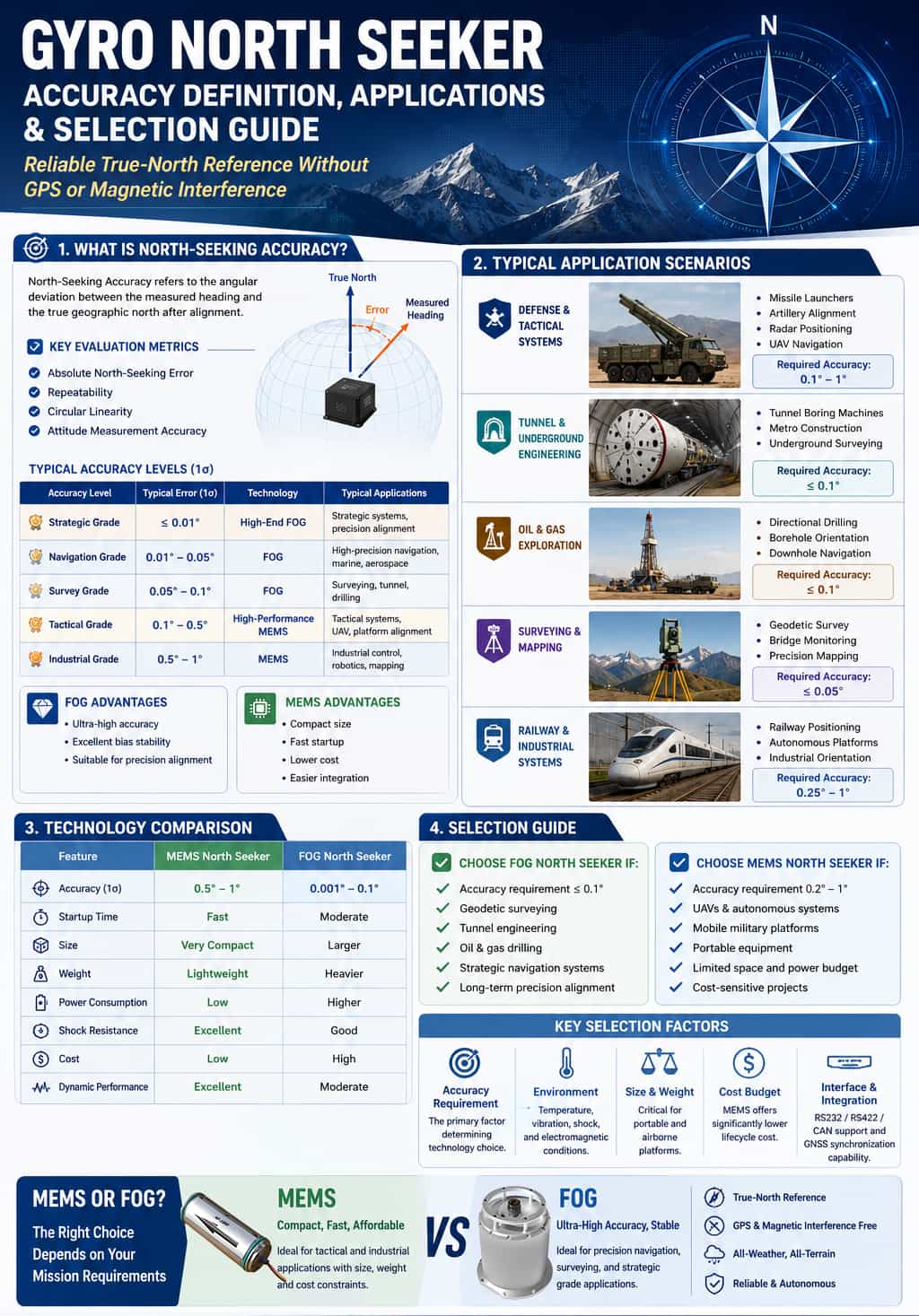

I. Определения точности: от основных показателей до комплексных систем оценки
Что касается определения точности, точность определения севера выражается в виде стандартного отклонения 1σ, измеряемого в градусах или угловых секундах. Комплексная оценка должна включать абсолютную ошибку определения севера, повторяемость, круговую линейность и ошибку измерения ориентации. Волоконно-оптические североискатели могут достигать статической точности 0,02° или даже 0,001°; благодаря эффекту Сагнака и полностью цифровому управлению с обратной связью, нестабильность их смещения может составлять всего 0,002°/ч. Производительность MEMS-североискателей значительно улучшилась в последние годы; высококачественные продукты достигли нестабильности смещения лучше, чем 0,02°/ч, при типичной точности определения севера от 0,5° до 1° (например, Maixinminwei NF1100 достигает ≤1°×сек(L), а NF1200 — 0,5°×сек(L)), а некоторые миниатюрные продукты могут достигать точности 0,25° в течение трех минут. Волоконно-оптические решения обеспечивают превосходную абсолютную точность, в то время как решения на основе микроэлектромеханических систем (MEMS) обладают преимуществами в размерах и стоимости.
II. Технические стандарты: многоуровневая система, охватывающая все уровни — от военных спецификаций до национальных стандартов.
Система технических стандартов для гироискателей севера охватывает несколько уровней, включая национальные военные стандарты, отраслевые стандарты и национальные стандарты, обеспечивая всеобъемлющую основу для проектирования, производства, испытаний и приемки продукции. Как волоконно-оптические, так и MEMS-гироискатели севера должны соответствовать требованиям этой системы стандартов; соответствие особенно строго регламентировано в военном секторе, где соответствующие стандарты имеют более высокую обязательную силу. На уровне национальных военных стандартов основным документом служит GJB 2863A-2015, *Общая спецификация для гироискателей севера*. Он устанавливает общие требования, подробные требования и положения по обеспечению качества, являясь фундаментальной основой для разработки и производства всех гироискателей севера военного назначения.
На национальном уровне стандарт GB/T 45570-2025, «Общие технические требования к оптическим гироскопам», является последним выпущенным национальным стандартом. Он охватывает классификацию продукции, технические требования, методы испытаний и спецификации маркировки и упаковки волоконно-оптических и лазерных гироскопов. Приложение B содержит справочные данные по ключевым показателям производительности типичных волоконно-оптических гироскопов, служащие важной технической основой для проектирования, производства и приемки волоконно-оптических северных искателей. Кроме того, некоторые предприятия управляют производством в соответствии со стандартами системы качества, такими как ISO 9001:2008.
На уровне компонентов гироскопа стандарт GJB 10024-2021, *Методы испытаний для MEMS-гироскопов*, определяет условия, параметры и методы испытаний MEMS-гироскопов; он применяется к функциональному и эксплуатационному тестированию MEMS-гироскопов, используемых в инерциальных системах навигации, управления и контроля. Стандарт GJB 8898-2017, *Общая спецификация для волоконно-оптических гироскопов*, конкретно стандартизирует требования к производительности и методы испытаний для волоконно-оптических гироскопов.
III. Сценарии применения: междисциплинарные приложения, от передовой линии фронта до подземного строительства.
Гироуказатели севера применяются как в военной, так и в гражданской сферах, охватывая широкий спектр условий эксплуатации — от статического высокоточного позиционирования до динамической ориентации в реальном времени. Из-за различий в характеристиках производительности и конструктивных особенностях, микроэлектромеханические (MEMS) и волоконно-оптические гироуказатели севера имеют разные сценарии применения.
В военной сфере гироискатели севера являются основным оборудованием для быстрой и скрытой ориентации систем вооружения. Благодаря статической точности на уровне угловой секунды, волоконно-оптические гироискатели севера широко используются для высокоточных задач юстировки артиллерии, пусковых установок ракет, радиолокационных антенн и военно-морских инерциальных навигационных систем. Благодаря таким преимуществам, как компактные размеры, низкое энергопотребление и быстрый запуск, MEMS-приборы для наведения на север находят все более широкое применение на легких платформах вооружения. Они обеспечивают быструю предпусковую юстировку ракет, снарядов, артиллерии и БПЛА и могут даже быть встроены в портативные терминалы солдат, подводные аппараты и платформы управляемых боеприпасов — сценарии, где волоконно-оптические решения трудно реализовать. В условиях электромагнитных помех или отсутствия GPS-сигнала полностью автономный и устойчивый к помехам характер MEMS-приборов для наведения на север делает их идеальным инструментом для скрытой ориентации в мобильных системах вооружения.
В гражданском строительстве волоконно-оптические приборы для определения направления на север в основном используются для управления направлением при прокладке тоннелей щитовым методом, обеспечивая стабильную истинную точку отсчета на север глубоко внутри тоннелей, где сигналы GPS недоступны. В нефтегазодобыче они устанавливаются рядом с буровым долотом для измерения азимута и наклона скважины в режиме реального времени; являясь ключевой технологией для наклонно-направленного бурения, они обеспечивают точность приблизительно ±0,1°. В геодезии и точном машиностроении эти приборы обеспечивают высокоточные азимутальные ориентиры для тахеометров и лазерных трекеров и используются для мониторинга деформаций таких сооружений, как мосты и плотины, обеспечивая статическую точность ≤0,02°. Благодаря своей экономичности, миниатюризации и низкому энергопотреблению, приборы MEMS для определения направления на север обеспечивают надежное управление ориентацией и положением в условиях отсутствия GPS или магнитометров, например, при прокладке тоннелей в угольных шахтах и в горнодобывающей промышленности; кроме того, интегрированные системы MEMS могут обеспечить точность определения курса 0,25° в железнодорожных поездах. В целом, технология MEMS позволяет создавать более компактные и легкие приборы для определения направления на север, отвечающие потребностям большинства отраслей гражданского строительства и обеспечивающие точность от среднего до высокого уровня, что делает их особенно подходящими для областей с ограниченными условиями проведения геодезических работ.
Что касается адаптации к окружающей среде, волоконно-оптические приборы для определения направления на север чувствительны к колебаниям температуры и громоздки, что требует компенсации дрейфа при наличии значительных температурных градиентов под землей. В свою очередь, приборы MEMS для определения направления на север обладают вибро- и ударопрочностью, а также возможностью компактной интеграции, хотя их устойчивость к высоким температурам ограничена примерно 85°C. Следовательно, волоконно-оптические решения имеют преимущество в сценариях, связанных с непрерывным высокотемпературным бурением скважин. IV. Ключевые факторы выбора: комплексный анализ компромиссов
При выборе между микроэлектромеханическими (MEMS) и волоконно-оптическими приборами для определения направления севера необходимо учитывать множество факторов, включая требования к точности, условия эксплуатации, динамические характеристики, размеры и вес, бюджет и возможности интеграции, поскольку приоритеты значительно различаются в зависимости от сценария применения.
Требования к точности определяют выбор технологии: для высокоточных приложений, требующих точности ≤0,1° — таких как юстировка инерциальной навигационной системы на борту судна или установка высокоточных геодезических ориентиров — обычно единственным вариантом являются волоконно-оптические приборы, идущие на север, обеспечивающие статическую точность 0,02° или даже 0,001°. И наоборот, если требуемая точность находится в диапазоне от 0,2° до 1,0° и важна стоимость, MEMS-технология является лучшим выбором; некоторые MEMS-продукты обеспечивают быструю юстировку в течение 30 секунд (точность 1°) или точную юстировку в течение 90 секунд (точность 0,5°), демонстрируя явные преимущества в динамическом отклике.
Размер, вес и энергопотребление становятся все более важными факторами в современных приложениях. Приборы MEMS для определения направления севера могут быть миниатюризированы до размеров примерно 40 мм³, весить менее 70 г и потреблять всего 1,5 Вт, что делает их идеальными для платформ, чувствительных к полезной нагрузке, таких как индивидуальное снаряжение солдата. Традиционные волоконно-оптические приборы значительно больше и потребляют больше энергии; несмотря на недавние оптимизации, они все еще на порядки отстают от MEMS в этих областях, что делает MEMS практически единственной жизнеспособной технологией для приложений с ограниченным пространством.
· Адаптируемость к окружающей среде — еще один ключевой фактор выбора. Приборы MEMS с функцией наведения на север обладают превосходной вибро- и ударопрочностью, что делает их подходящими для динамических платформ, таких как транспортные средства и летательные аппараты; ни одна из этих технологий не подвержена воздействию магнитных полей. Волоконно-оптические решения имеют преимущество в условиях высоких температур (отсутствуют ограничения по температуре полупроводников), что делает их особенно подходящими для непрерывного высокотемпературного бурения скважин. Хотя устройства MEMS имеют несколько меньшую устойчивость к высоким температурам, обе технологии, как правило, охватывают диапазон рабочих температур от -40°C до +80°C.
· Механическая структура и механизмы индексации также напрямую влияют на решение о выборе. Волоконно-оптические приборы для определения направления на север используют одноосевой гироскоп в сочетании с механическим механизмом индексации; хотя они обеспечивают высокую статическую точность, их динамические характеристики ограничены, и они склонны к дрейфу под воздействием вибрации. В отличие от них, приборы для определения направления на север на основе MEMS-технологии обычно используют трехосевую конфигурацию с жесткой связью, что исключает необходимость в механизмах индексации, обеспечивая превосходную динамическую характеристику и виброустойчивость; при этом некоторые недорогие одноосевые модели MEMS-приборов позволяют снизить стоимость, сохраняя при этом точность, за счет методов вращательной модуляции.
· При выборе оборудования решающее значение имеет стоимость. Волоконно-оптические приборы для определения направления севера требуют высоких первоначальных затрат, причем стоимость высококлассных моделей достигает сотен тысяч юаней. В свою очередь, MEMS-приборы для определения направления севера выигрывают от использования полупроводниковых технологий массового производства, предлагая значительно более низкую стоимость при эквивалентной точности. Если требования к точности не слишком строгие, а основным ограничивающим фактором является стоимость, технология MEMS предлагает явное экономическое преимущество. Обе технологии имеют полностью твердотельную конструкцию с приемлемыми затратами на техническое обслуживание; однако устройства MEMS обеспечивают более высокий уровень интеграции и, как правило, демонстрируют более низкий уровень отказов.
· Возможности интеграции и коммуникационные интерфейсы являются ключевыми техническими деталями в процессе выбора. Основные гирофотосъемочные приборы, имитирующие движение по северу, поддерживают последовательные интерфейсы, такие как RS422, RS232 и CAN, с частотой вывода данных, обычно составляющей от 100 до 200 Гц; пользователям следует убедиться в совместимости с типами интерфейсов и требованиями к протоколам передачи данных их хост-системы. Что касается интеграции с GNSS, некоторые высококачественные продукты предлагают функции ввода синхронизации PPS и вывода TOV, позволяющие синхронизировать время между инерциальными данными и внешними спутниковыми приемниками.
Выбор гироскопа с функцией наведения на север — это систематический процесс, включающий в себя рассмотрение точности, стоимости, условий эксплуатации, динамических характеристик и интеграции. Технологические пути MEMS и волоконной оптики обладают различными основными преимуществами и ограничениями в эксплуатации; ни один из них не является принципиально превосходящим другой. Пользователям следует провести всестороннюю оценку требований своей миссии, чтобы найти оптимальный баланс между этими двумя подходами: для стратегических приложений, где приоритет отдается максимальной точности независимо от стоимости, волоконно-оптические гироскопы с функцией наведения на север остаются незаменимым выбором; для тактических и гражданских сценариев, где приоритет отдается миниатюризации, быстрому реагированию и экономической эффективности, гироскопы MEMS с функцией наведения на север предлагают более прагматичное и гибкое решение. По мере того, как точность гироскопов MEMS продолжает улучшаться, а технология миниатюризации волоконно-оптических гироскопов развивается, границы между этими двумя технологиями становятся все более размытыми. В будущем решения о выборе, вероятно, будут в большей степени ориентированы на конкретные ограничения сценария миссии, а не только на технологические обозначения — этот сдвиг, несомненно, предоставит конечным пользователям более широкий спектр вариантов и превосходное соотношение цены и качества.
