Обязательные технические характеристики для скважинных инерциальных измерительных блоков (IMU) для измерения высоких температур, давления и вибрации.

I. Введение

В скважинных операциях, таких как бурение нефтяных скважин и геологическая разведка, инерциальные измерительные блоки (ИМБ) выполняют основные функции, включая управление траекторией скважины, измерения в процессе бурения (MWD), определение ориентации и навигацию/позиционирование. Однако скважинная среда является «чистилищем» для датчиков: температура может превышать 150°C или даже 200°C, давление превышает 100 МПа, а бурильная колонна подвергается непрерывной интенсивной вибрации и высоким ударным нагрузкам. В таких условиях обычные датчики ИТБ очень подвержены дрейфу точности, сокращению срока службы и даже полному выходу из строя. Поэтому определение строгих технических характеристик для датчиков ИТБ, работающих в условиях высоких температур, высокого давления и сильной вибрации в скважине, имеет решающее значение для обеспечения безопасности и точности буровых работ.

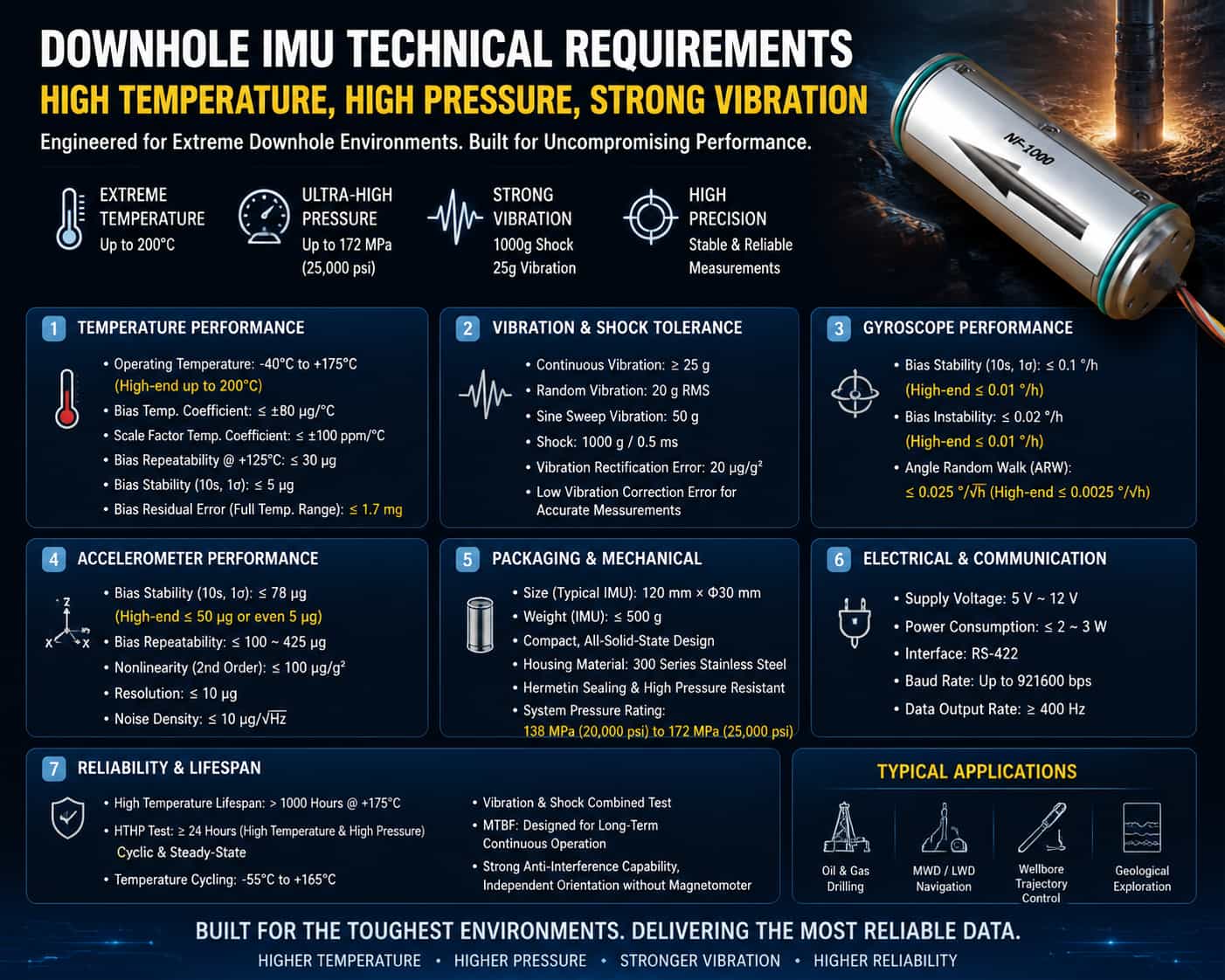

Технические характеристики скважинных инерциальных измерительных блоков (IMU) можно разделить на шесть ключевых категорий: температурная адаптивность, устойчивость к вибрации и ударам, точность и стабильность, ограничения по размерам и компоновке, электрические и энергетические характеристики, а также срок службы и надежность. Эти характеристики подробно описаны ниже.

II. Технические характеристики температурной адаптации

Температура представляет собой наиболее серьезную проблему, создаваемую подземными условиями для датчиков IMU. Глобальный геотермический градиент обычно составляет 25 °C на километр глубины; в сверхглубоких скважинах температура на забое часто превышает 150 °C. Следовательно, диапазон рабочих температур является основным техническим параметром.

Диапазон рабочих температур: для скважинных IMU-датчиков обычно требуется диапазон рабочих температур от -40°C до +125°C, в то время как высококачественные изделия должны выдерживать температуру от -40°C до +175°C или выше. Некоторые датчики, разработанные для сверхглубоких скважин, уже могут выдерживать экстремальные температуры от 180°C до 200°C. Нижний предел диапазона рабочих температур также нельзя игнорировать, поскольку оборудование должно выдерживать низкие температуры во время работы в холодных регионах или в зимних условиях.

Компенсация во всем температурном диапазоне и температурная стабильность: одной лишь возможности работы в широком диапазоне температур недостаточно для соответствия требованиям точности. Датчики должны проходить прецизионную компенсацию во всем температурном диапазоне, чтобы обеспечить низкий дрейф и высокую повторяемость, несмотря на экстремальные колебания температуры. Ключевые характеристики включают: температурный коэффициент смещения, как правило, должен контролироваться в пределах ±80 мкг/°C, а температурный коэффициент масштабного коэффициента — в пределах ±100 ppm/°C. В условиях высокой температуры +125°C повторяемость смещения акселерометра должна контролироваться в пределах 30 мкг, а его стабильность смещения (10-секундный 1σ) должна быть менее 5 мкг. Остаточная ошибка смещения в температурном диапазоне является ключевым параметром для оценки температурной адаптивности; высококачественные продукты могут поддерживать ее в пределах 1,7 мг.

III. Технические характеристики устойчивости к вибрации и ударам

В процессе роторного бурения бурильная колонна в скважине подвергается непрерывным широкополосным случайным вибрациям и мгновенным интенсивным ударам, вызванным разрушением породы буровым долотом. Это представляет собой вторую серьезную проблему для датчиков IMU.

Устойчивость к непрерывной вибрации: датчики должны выдерживать непрерывную вибрацию, как правило, с допустимой нагрузкой, превышающей 25g (ускорение свободного падения). В условиях случайной вибрации некоторые высокопроизводительные датчики успешно прошли комбинированные испытания, включающие случайную вибрацию с ускорением 20g RMS и синусоидальную вибрацию с амплитудой 50g.

Устойчивость к мгновенным ударам: удары сверла создают чрезвычайно высокие пиковые мгновенные ускорения; датчики должны выдерживать удары высокой интенсивности в диапазоне 1000g/0,5 мс. Эта характеристика напрямую определяет живучесть датчика в суровых условиях эксплуатации.

Способность подавлять вибрацию: помимо простого «противодействия» вибрации, датчики должны также «подавлять» ее влияние на точность измерений. Критически важным фактором является ошибка выпрямления вибрации; усовершенствованные архитектуры с замкнутым контуром могут уменьшить эту ошибку в десять раз, достигая способности подавлять вибрацию на уровне 20 мкг/г². Низкая ошибка выпрямления вибрации гарантирует, что истинные сигналы гравитации и угловой скорости могут быть четко выделены среди сложных вибраций бурильной колонны.

IV. Технические характеристики точности и стабильности

Помимо соответствия требованиям адаптации к окружающей среде, датчики инерциального измерительного блока (IMU) должны также обладать достаточной точностью измерений; в противном случае определение ориентации и управление траекторией будут бессмысленны.

Технические характеристики гироскопа: Стабильность смещения гироскопа является ключевым параметром для измерения точности гироскопа. Требования обычно ниже 0,1°/ч (10 секунд 1σ), при этом высококачественные продукты достигают 0,01°/ч или даже ниже. Требования к нестабильности смещения ниже 0,02°/ч, при этом некоторые продукты достигают уровня в пределах 0,01°/ч. Случайное угловое блуждание (ARW) является критически важным показателем уровня шума гироскопа; требования начинаются с 0,025°/√ч, при этом высококачественные продукты достигают 0,0025°/√ч.

Технические характеристики акселерометра: Требования к стабильности смещения обычно ниже 78 мкг, при этом высокопроизводительные устройства достигают значений менее 50 мкг или даже 5 мкг (10 секунд, 1σ). Повторяемость смещения должна контролироваться в диапазоне от 100 мкг до 425 мкг. Коэффициент нелинейности второго порядка должен быть менее 100 мкг/г² для обеспечения линейности измерений ускорения в широком динамическом диапазоне. Что касается разрешения, высокопроизводительные акселерометры могут достигать уровней ниже 10 мкг. Плотность шума, ключевой показатель уровня шума акселерометра, обычно должна быть ниже 10 мкг/√Гц.

Долговременная стабильность: Учитывая, что работы в скважине могут длиться недели или даже месяцы, долговременная стабильность смещения датчика и масштабного коэффициента имеет решающее значение. Суммарная ежемесячная повторяемость смещения должна контролироваться в пределах 150 мкг, а масштабного коэффициента — в пределах 150 ppm. Суммарная ежемесячная повторяемость коэффициента нелинейности должна контролироваться в пределах ±40 мкг/г².

V. Упаковка и габаритные ограничения

Пространство под скважиной крайне ограничено; датчики IMU должны соответствовать строгим требованиям к миниатюризации и упаковке.

Физические размеры: Датчики требуют компактной конструкции, чтобы поместиться в скважинные инструменты с ограниченным диаметром. Типичный высокопроизводительный инерциальный измерительный блок (IMU) имеет размеры приблизительно 120 мм × Φ30 мм. Дискретные компоненты, такие как акселерометры, требуют еще большей миниатюризации, при этом их типичные размеры составляют всего Φ18,2 × 16 мм.

Вес: Легкая конструкция является стандартным требованием для скважинных приборов. Вес полного инерциального измерительного блока (IMU) обычно не превышает 500 г, в то время как отдельные акселерометры могут весить всего 25 г.

Конструкция: Для скважинных инерциальных измерительных блоков (ИМБ) предпочтительнее использовать полностью твердотельную конструкцию без движущихся частей, что значительно повышает надежность в условиях интенсивной вибрации и сильных ударов. Интегрированная цилиндрическая конструкция облегчает встраивание в скважинные инструменты без изменения компоновки существующего оборудования. Корпус должен быть изготовлен из коррозионностойких высокопрочных материалов, таких как нержавеющая сталь серии 300. Герметичность и устойчивость к давлению: Как основной компонент скважинных приборов, датчик ИМБ должен быть упакован в соответствии со стандартами герметизации под высоким давлением. Хотя ИМБ обычно размещается внутри колонны инструментов, устойчивых к давлению, конструкция его упаковки должна обеспечивать герметичность и теплоизоляцию в условиях высоких температур и высокого давления. Технические требования к устойчивости к давлению на системном уровне обычно предусматривают номинальные значения 138 МПа (20 000 фунтов на квадратный дюйм) или даже 172 МПа (25 000 фунтов на квадратный дюйм).

VI. Технические характеристики электропитания и энергопотребления

Условия электропитания в скважине ограничены; следовательно, электрические характеристики датчика IMU напрямую влияют на работоспособность системы и продолжительность ее эксплуатации.

Напряжение питания: Необходимо обеспечить широкий диапазон входного напряжения для работы в условиях нестабильного электропитания в скважине; типичные требования составляют от 5 В до 12 В.

Энергопотребление: Низкое энергопотребление является критически важным требованием. Энергопотребление всего блока IMU, как правило, должно не превышать 2–3 Вт. Низкое энергопотребление не только снижает нагрузку на систему электропитания скважины, но и минимизирует повышение температуры самого датчика, что облегчает терморегулирование в условиях высоких температур.

Интерфейс связи: Должен быть оснащен шинным интерфейсом, подходящим для передачи данных на большие расстояния внутри скважины; RS-422 является распространенным выбором. Скорость передачи данных должна соответствовать требованиям реального времени, обычно достигая 921 600 бит/с. Частота обновления данных должна удовлетворять потребностям системы управления в реальном времени, обычно составляя не менее 400 Гц.

VII. Технические характеристики срока службы и надежности.

Работы в скважине не могут быть произвольно прерваны; следовательно, датчик IMU должен обладать достаточным сроком службы и надежностью.

Срок службы при высоких температурах: датчик должен быть способен к непрерывной работе в течение нескольких тысяч часов при номинальной рабочей температуре. При экстремальной рабочей температуре +175°C требуется срок службы, превышающий 1000 часов.

Испытания на надежность: Датчик должен пройти серию испытаний на надежность в различных условиях окружающей среды, включая циклические испытания при высоких температурах и высоком давлении (HTHP) и испытания в стационарном режиме (обычно ≥24 часа), испытания на температурные циклы (например, от -55°C до +165°C) и комбинированные испытания на высокотемпературную вибрацию. Среднее время между отказами (MTBF) служит количественным показателем надежности и должно соответствовать требованиям для непрерывной работы в скважине. Устойчивость к помехам: В условиях скважины, характеризующихся сильными магнитными помехами, инерциальный измерительный блок (IMU) должен обладать способностью к автономной ориентации — независимо от магнитного поля Земли — тем самым преодолевая проблемы отказов, с которыми сталкиваются традиционные магнитные компасы в ферромагнитных средах (например, внутри стальных обсадных труб).

Заключение

Технические характеристики скважинных инерциальных измерительных блоков (IMU), предназначенных для работы в условиях высоких температур, высокого давления и интенсивных вибраций, охватывают шесть ключевых параметров: температурная адаптивность, устойчивость к вибрации и ударам, точность и стабильность измерений, габариты корпуса, энергопотребление и срок службы/надежность. Эти параметры взаимосвязаны и взаимно ограничивают друг друга. Тенденции в отрасли указывают на постоянное повышение верхних пределов рабочих температур — от 125°C до 150°C, 175°C и даже 200°C — наряду с постоянным улучшением подавления вибраций и точности измерений, а также оптимизацией миниатюризации и низкоэнергетических конструкций. Эти технологические достижения стимулируют эволюцию скважинных датчиков IMU в сторону повышения устойчивости к температурам и вибрации, большей точности и увеличения срока службы, обеспечивая тем самым все более надежную техническую поддержку разведки и разработки глубокозалегающих нефтегазовых ресурсов.
