Аэрофотосъемка, защита урожая, инспекция и гонки: рекомендуемые модели инерциальных измерительных блоков (IMU), точно соответствующие четырем основным секторам применения дронов.

В быстро развивающейся индустрии дронов инерциальный измерительный блок (IMU), выступающий в качестве «сенсорного центра» системы управления полетом, напрямую определяет стабильность, точность и надежность летательного аппарата. Различные сценарии применения предъявляют совершенно разные требования к характеристикам IMU: дроны для аэрофотосъемки отдают приоритет сверхстабильному изображению; сельскохозяйственные дроны требуют точного отслеживания траектории полета; инспекционные дроны требуют длительной высокоточной навигации; а гоночные дроны отдают приоритет динамическому отклику и облегченной конструкции. Компания Micro-Magic Inc., ведущий отечественный поставщик инерциальных датчиков, предлагает широкий ассортимент продукции, от инерциальных навигационных модулей MEMS до волоконно-оптических гиросистем, опираясь на обширный опыт применения в таких областях, как дроны, автономное вождение и робототехника. В этой статье рассматриваются четыре ключевых сегмента дронов — аэрофотосъемка, сельскохозяйственные операции, инспекция и гонки — и рекомендуются наиболее примечательные модели IMU от Micro-Magic Inc., чтобы помочь разработчикам сделать точный выбор продукта.

I. Дроны для аэрофотосъемки: обеспечение исключительной стабильности в каждом кадре.

Для дронов, используемых для аэрофотосъемки, основными требованиями к инерциальному измерительному блоку (IMU) являются высокая точность позиционирования, низкий уровень шума и отличная температурная стабильность. Будь то гексакоптеры кинематографического класса или портативные дроны с камерами, данные о положении, предоставляемые IMU, напрямую определяют эффективность стабилизации подвеса и общее качество изображения.

Рекомендуемая модель:

(1) U503 Высокоточный 6-осевой инерциальный навигационный модуль MEMS

U503 — это высокоточный и высокопроизводительный 6-осевой инерциальный измерительный модуль MEMS, широко используемый в навигационных, управляющих и измерительных приложениях. Интегрируя высокопроизводительные датчики в автономный блок, а также имея герметичную конструкцию и внутреннее гашение вибраций, этот модуль отвечает жестким требованиям высокоточной и динамичной навигации в суровых условиях. В сценариях аэрофотосъемки это гарантирует, что U503 предоставляет стабильные и надежные данные об ориентации полетному контроллеру даже при сильном ветре или быстрых маневрах, эффективно подавляя дрожание изображения. (2) U16488 Высокопроизводительный MEMS IMU (прямая замена ADIS16488A)

U16488 — это высокоточный 10-осевой инерциальный измерительный блок MEMS, объединяющий трехосевой гироскоп, трехосевой акселерометр, трехосевой магнитометр и барометр. Он отличается нестабильностью смещения гироскопа всего 0,5°/ч (типичная дисперсия Аллана) и нестабильностью смещения акселерометра 20 мкг. Благодаря компактным размерам (47 × 44 × 14 мм) и малому весу (всего 50 г) он идеально подходит для дронов, используемых для аэрофотосъемки, с жесткими ограничениями по размеру и весу. Кроме того, U16488 включает в себя механизмы калибровки и компенсации при различных температурах, обеспечивая превосходную точность измерений в широком диапазоне температур от -40°C до 80°C, что гарантирует стабильное и высококачественное получение аэрофотоснимков в различных климатических условиях.

II. Беспилотники для сельскохозяйственного опрыскивания: точное опрыскивание начинается с точного зондирования.

Эксплуатационные характеристики сельскохозяйственных дронов-опрыскивателей диктуют уникальные требования к работе инерциального измерительного блока (IMU): длительная непрерывная работа, высокая виброустойчивость и высокоточная интеграция с системами RTK/GNSS. Поскольку эти операции обычно проводятся на малых высотах и ​​низких скоростях в условиях сильной вибрации, стабильность смещения IMU и контроль температурного дрейфа имеют решающее значение. Рекомендуемые модели:

(1) Высокоточный 6-осевой MEMS IMU серии U4930 (прямая замена HG4930)

Серия U4930 — это флагманский промышленный инерциальный измерительный модуль MEMS от Maixinmin Micro, доступный в трех вариантах производительности: U4930-A, U4930-B и U4930-C. Модель U4930-A отличается нестабильностью смещения гироскопа всего 0,03°/ч, угловым случайным блужданием всего 0,02°/√ч и нестабильностью смещения акселерометра 30 мкг. Эта серия поддерживает максимальную частоту вывода данных 2000 Гц и надежно работает в диапазоне температур окружающей среды от -40°C до 80°C. Для сельскохозяйственных дронов-опрыскивателей частота обновления 2000 Гц позволяет в реальном времени фиксировать даже малейшие вибрации и возмущения фюзеляжа; в сочетании с RTK/двухантенной GNSS это обеспечивает точность траектории полета на уровне сантиметров, эффективно предотвращая перераспыление или пропуск участков. Примечательно, что серия U4930 является прямой заменой для Honeywell HG4930, предлагая экономичную альтернативу для бытового использования.

(2) U503 (Также подходит для применения в сельскохозяйственных целях для опрыскивания)

Как уже упоминалось, U503 обладает внутренней системой гашения вибраций и исключительной вибро- и ударопрочностью, что делает его идеально подходящим для эксплуатационных требований сельскохозяйственных дронов, таких как частые взлеты и посадки, а также воздействие вибраций на малых высотах.

III. Модели контроля: Поддержание курса в условиях отсутствия сигнала GNSS.

Задачи, такие как инспекция линий электропередач, трубопроводов и мостов, предъявляют к инерциальным измерительным блокам (IMU) самые жесткие требования, требуя возможности длительной инерциальной навигации, устойчивости к условиям отсутствия сигнала GNSS и автономного определения направления на север. Инспекционные дроны часто работают в районах, где сигналы спутникового сигнала блокируются — например, вблизи высоковольтных опор, в каньонах или внутри туннелей — что требует от IMU самостоятельного поддержания точности позиционирования и ориентации.

Рекомендуемая модель:

(1) IF3700 Автономная навигационная система INS без спутников

IF3700 — это высококлассная инерциальная навигационная система, разработанная компанией MaiXinMinWei специально для работы в условиях отсутствия спутников. Она использует высокоточный волоконно-оптический гироскоп с замкнутым контуром управления (с полной температурной стабильностью смещения 0,01°/ч) и высокоточный кварцевый акселерометр (20 мкг) для достижения высокоточной инерциальной оценки курса. Ее инерциальные характеристики впечатляют: за один час погрешность угла курса составляет ≤0,01° (среднеквадратичное значение), погрешность угла ориентации — ≤0,005°, а погрешность позиционирования — ≤1 морская миля/час. В интегрированном режиме навигации точность курса составляет ≤0,02°, точность ориентации — ≤0,005°, а точность позиционирования RTK — ≤2 см. Он поддерживает максимальную частоту обновления данных 800 Гц и предлагает множество интерфейсов, включая RS232, RS422, CAN, Ethernet и USB. Для таких летательных аппаратов, как большие беспилотные летательные аппараты с неподвижным крылом и БПЛА с вертикальным взлетом и посадкой (VTOL), IF3700 служит основным навигационным блоком. Он поддерживает высокоточную передачу данных о местоположении и ориентации даже при потере спутниковых сигналов, обеспечивая непрерывность и безопасность инспекционных миссий.

(2) UF200-N Высокопроизводительный волоконно-оптический и MEMS-акселерометр, комбинированный инерциальный измерительный блок

UF200-N — это инерциальный измерительный блок (IMU), основанный на высокоточных волоконно-оптических гироскопах и MEMS-акселерометрах. Он имеет модульную конструкцию, обеспечивающую высокую надежность и отличную экономичность. Его волоконно-оптический гироскоп имеет диапазон измерения ±500°/с, стабильность смещения 0,5°/ч (сглаживание 10 с) и угловое случайное блуждание всего 0,02°/√ч; MEMS-акселерометр обеспечивает диапазон ±30g и стабильность смещения 30 мкг. UF200-N поддерживает множество интерфейсов, включая RS422, RS232 и PPS; он имеет энергопотребление в установившемся режиме всего 10 Вт и весит не более 0,5 кг. Для средних и крупных инспекционных дронов UF200-N обеспечивает высокоточную чисто инерциальную навигацию в легком корпусе. Он обеспечивает стабильное позиционирование и ориентацию даже в сложных условиях, где сигналы GNSS недоступны, что делает его идеальным для длительных миссий, таких как инспекция электросетей и трубопроводов, требующих высокой точности и надежности. Кроме того, его высокая вибро- и ударопрочность позволяет ему полностью соответствовать строгим требованиям к условиям эксплуатации в промышленных условиях.

(3) U16488 (Комплексная навигация с магнитометром и барометром)

В дополнение к упомянутому ранее высокоточному MEMS-инерциальному измерительному блоку (IMU), U16488 интегрирует трехосевой магнитометр и барометр, обеспечивая комплексные возможности мониторинга окружающей среды. Это делает его особенно подходящим для инспекционных задач, требующих объединения данных из нескольких источников: магнитометр помогает в калибровке курса, а барометр — в измерении высоты, создавая систему тройного резервирования, которая обеспечивает надежность траектории инспекции. IV. Гоночные модели: стремление к максимальной скорости, точности и легкости

Требования к инерциальным измерительным блокам (IMU) в гоночных дронах (FPV-дронах) значительно отличаются от требований в других областях применения: они требуют сверхвысокой динамической отдачи, чрезвычайно широкого диапазона измерений, минимального веса и низкой задержки выходного сигнала. Каждый экстремальный крен, резкое пикирование и мгновенное ускорение расширяют границы возможностей IMU.

Рекомендуемые модели:

(1) U503 (Баланс легкости и высокой динамики)

Несмотря на то, что U503 позиционируется как высокоточный инерциальный навигационный модуль MEMS, он разработан с учетом высокодинамичных применений. Герметичный корпус и внутренняя виброгасящая конструкция обеспечивают стабильную передачу данных об ориентации даже при сильной вибрации и ударах. Для профессиональных гоночных дронов он предлагает идеальный баланс между точностью и динамическими характеристиками.

(2) U4930-B / U4930-C

Версии U4930-B и U4930-C предлагают более широкий диапазон измерения гироскопа (при этом U4930-C достигает ±500°/с), обеспечивая при этом различные компромиссы между стабильностью смещения и стоимостью. Для разработчиков гоночных дронов с ограниченным бюджетом U4930-C обеспечивает сверхширокий диапазон ±500°/с по более низкой цене, полностью улавливая движения с высокой угловой скоростью, характерные для соревновательных полетов; в то же время версия U4930-B доступна для профессиональных гоночных моделей, требующих более высокой точности.

(3) U16488: Лучший выбор для тех, кто хочет похудеть

Вес U16488 составляет всего 50 г, что делает его самым легким из четырех рекомендованных продуктов — это решающее преимущество для гоночных дронов, где важен каждый сэкономленный грамм. Два интерфейса связи SPI/UART также обеспечивают быструю интеграцию с распространенными платами полетных контроллеров.

V. Обзор моделей и таблица быстрого выбора

Для облегчения быстрого сравнения и выбора в таблице ниже приведены основные характеристики моделей, рекомендованных в данной статье:

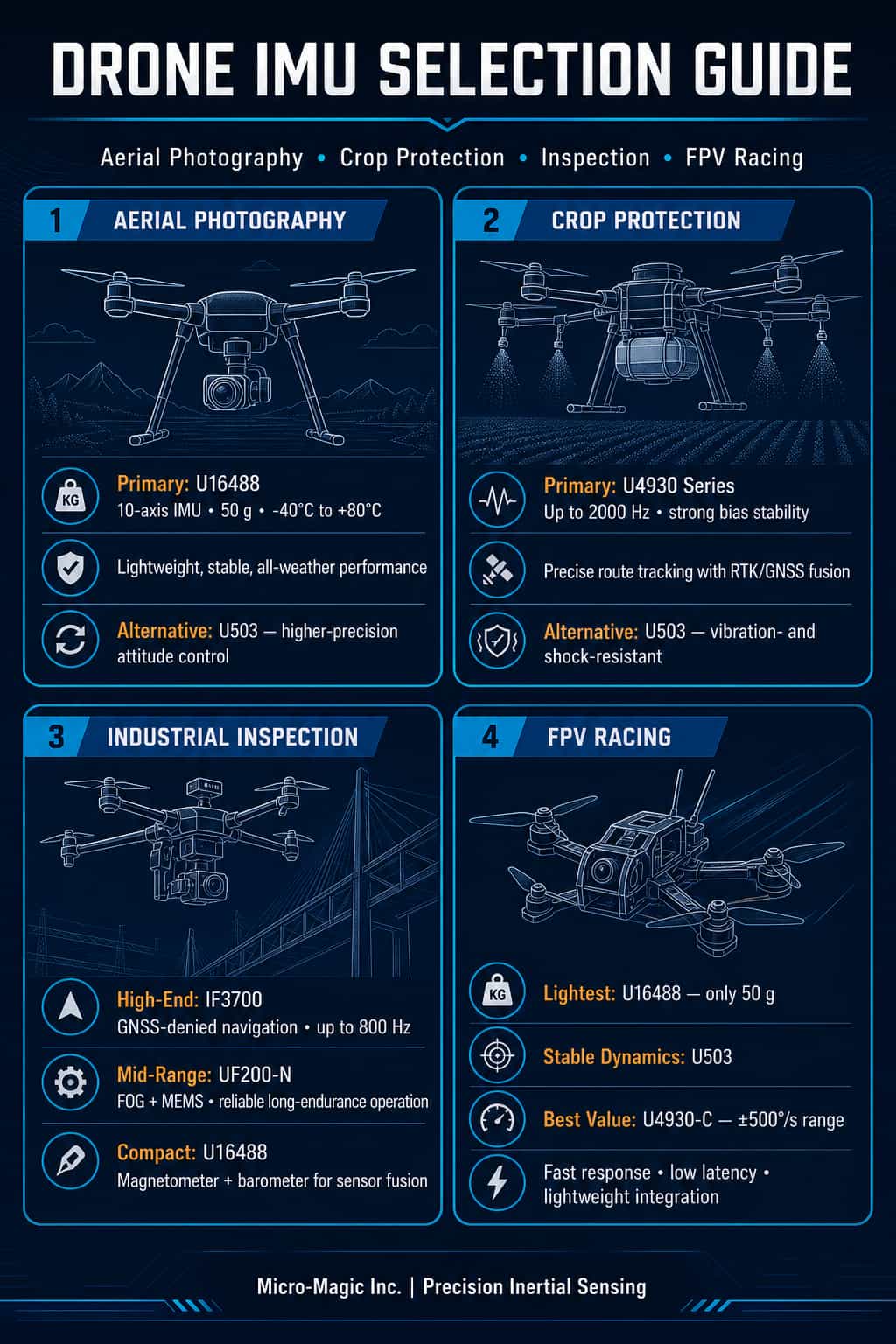

VI. Краткое описание выбора модели и рекомендации.

Для аэрофотосъемки дрон U16488 является лучшей рекомендацией; его сверхлегкая конструкция (50 г) в сочетании с полной 10-осевой функциональностью обеспечивает баланс между качеством изображения и продолжительностью полета. Если требуется более высокая точность позиционирования, отличной альтернативой станет U503.

Для сельскохозяйственных дронов серия U4930 является оптимальным выбором. В частности, вариант U4930-A обеспечивает высокую стабильность и частоту обновления 2000 Гц, необходимые для идеального выполнения задач точного опрыскивания. Производители, которым требуется глубокая индивидуальная настройка и интеграция, могут выбрать конфигурируемую версию U4930A.

При выборе инспекционных дронов следует руководствоваться ступенчатым подходом, исходя из бюджета и требований к точности: IF3700 — лучший выбор для высококлассных крупномасштабных дронов, поскольку его возможность автономной навигации без использования спутников имеет решающее значение для инспекционных миссий; UF200-N (с волоконно-оптическим инерциальным измерительным блоком) подходит для моделей среднего класса; а U16488 рекомендуется для компактных дронов, предлагая преимущества объединения данных с нескольких источников благодаря встроенному магнитометру и барометру.

Для гоночных дронов баланс имеет ключевое значение. Модель U16488 представляет собой оптимальное решение для экстремального снижения веса, в то время как U503 отличается превосходной стабильностью во время высокодинамичных маневров; при этом U4930-C выделяется как экономичный вариант, предлагающий сверхширокий диапазон измерений (±500°/с).
