Руководство по выбору инерциальных измерительных датчиков (IMU) с защитой от помех и компенсацией теплового дрейфа для промышленных условий с высокой вибрацией.

1. Введение:

Представьте себе ситуацию, когда сварочный робот непрерывно работает на автомобильной сборочной линии, а конец его роботизированной руки подвергается мгновенным ударам силой 15g с частотой 80 Гц. В этом контексте, если выбран неправильный инерциальный измерительный блок (IMU), дрейф смещения стандартного датчика может накопиться до 1,2° всего за 30 минут, что приведет к ошибке позиционирования и аварийному отключению.

Это не преувеличение. В условиях сильной вибрации в промышленных средах — будь то штамповочные цеха, станки с ЧПУ, операции с тяжелыми автоматизированными транспортными средствами или тяжелая строительная техника — задача, стоящая перед датчиками IMU, заключается не просто в точности, но и в фундаментальной жизнеспособности.

Вибрация воздействует на инерциальные измерительные блоки (IMU) в основном по двум каналам: во-первых, прямая механическая связь, при которой вибрация передается через монтажное основание к датчику, влияя на отклик его микромеханической структуры; во-вторых, ошибка выпрямления вибрации (VRE), при которой реакция акселерометра на переменную вибрацию создает дополнительное смещение — особенно критичная проблема для приложений, измеряющих наклон. Кроме того, в промышленных условиях наблюдаются резкие колебания температуры (от -40°C до 85°C); поскольку MEMS-датчики очень чувствительны к температуре, нескомпенсированный гироскоп может демонстрировать дрейф смещения порядка ±10°/с.

Таким образом, выбор инерциального измерительного блока (IMU) для условий сильной вибрации требует одновременного решения двух ключевых задач: устойчивости к вибрационным помехам и компенсации температурного дрейфа. В данной статье рассматриваются эти два ключевых аспекта, систематически описываются важнейшие технические характеристики и процесс принятия решения при выборе продукта.

2. Природа вибрационных помех и стратегии борьбы с вибрацией

2.1. Понимание ошибки коррекции вибрации (VRE)

В условиях сильной вибрации наиболее распространенным видом отказа инерциального измерительного блока (IMU) является не просто «неточное измерение», а «смещение, вызванное вибрацией» — это известно как ошибка коррекции вибрации (VRE). В случае акселерометров датчик создает непреднамеренное смещение постоянного тока в ответ на переменную вибрацию; такие смещения постоянного тока особенно вредны в приложениях, измеряющих наклон. Для гироскопов основной проблемой является чувствительность к перегрузкам, когда линейная вибрация передается через механическую структуру устройства, накладывая ложный сигнал угловой скорости на выходной сигнал гироскопа. Совокупный эффект этих проблем может варьироваться от дрейфа ориентации до полной нестабильности системы управления. 2.2. Снижение вибрации на аппаратном уровне

При выборе продукции приоритет следует отдавать инерциальным измерительным блокам (IMU) с аппаратной виброустойчивостью, а не стандартным моделям, которые лишь демонстрируют впечатляющие технические характеристики. Ключевые критерии выбора включают следующие виброустойчивые конструктивные особенности:

(1) Архитектура дифференциального/замкнутого контура измерения

Инерциальные измерительные блоки (IMU), использующие дифференциальную гироскопическую архитектуру, могут эффективно подавлять помехи от линейного ускорения и механической вибрации. Замкнутые MEMS-структуры в сочетании с независимыми каналами температурной компенсации между MEMS-элементом и схемой ASIC также значительно повышают виброустойчивость.

(2) Механические фильтры и виброустойчивые конструкции

В некоторых промышленных датчиках используются встроенные механические фильтры для ослабления высокочастотных помех от вибраций окружающей среды. Например, акселерометр Murata SCA3400 использует «вибрационно-устойчивую конструкцию», способную подавлять помехи от вибраций окружающей среды с частотой выше 200 Гц.

(3) Физическая изоляция и усиленная упаковка

Двухслойный металлокерамический корпус в сочетании со специальными демпфирующими материалами позволяет подавлять механические шумы. В модели U4930 от Maixinmin Micro используется герметичный металлический корпус со специальными демпфирующими материалами, подавляющий механические шумы и обеспечивающий степень защиты IP67.

(4) Резервная сенсорная архитектура

Двухъядерная архитектура с резервированием компенсирует ошибки за счет сравнения данных в реальном времени, что дополнительно повышает надежность выходных данных в условиях сильной вибрации.

2.3. Подавление вибрационного шума с помощью алгоритмов

Даже при оптимальном выборе оборудования полностью устранить вибрационный шум невозможно. Надежные решения по виброустойчивости неизменно включают в себя алгоритмическую обработку для снижения шума.

(1) Адаптивная фильтрация полосы пропускания

Один из передовых подходов включает адаптивную предварительную обработку данных, при которой полоса пропускания фильтра непрерывно корректируется с помощью синусоидальной оценки для уменьшения влияния вибрации и шума датчиков до оценки ориентации. Модули адаптивного фильтра Калмана могут динамически корректировать матрицу ковариации шума и автоматически оптимизировать весовые коэффициенты на основе внешних частот вибрации, достигая плотности выходного шума всего 0,008°/с/√Гц. (2) Комбинация вейвлет-фильтрации и фильтрации Калмана.

Исследования показывают, что при использовании фильтрации с гауссовым взвешиванием и скользящим средним в сочетании с вейвлет-фильтрацией для первоначального подавления шума, за которой следует объединение очищенных от шума данных с помощью ПИД-регулятора и, наконец, дальнейшая оптимизация с помощью фильтра Калмана, стандартное отклонение вибрационного шума может быть уменьшено на 93,83%.

(3) Метод LMS и расширенный фильтр Калмана (EKF)

Для сценариев вибрации, например, кузова автомобиля, метод наименьших квадратов (LMS) может использоваться для предварительной обработки данных с целью повышения отношения сигнал/шум. Затем используются дополнительные характеристики акселерометров и гироскопов для фильтрации шума смещения гироскопа, после чего проводится окончательная фильтрация с помощью расширенного фильтра Калмана. Результаты четырехчасового полевого эксперимента показывают, что этот метод значительно снижает влияние вибрации автомобиля на инерциальный измерительный блок (IMU).

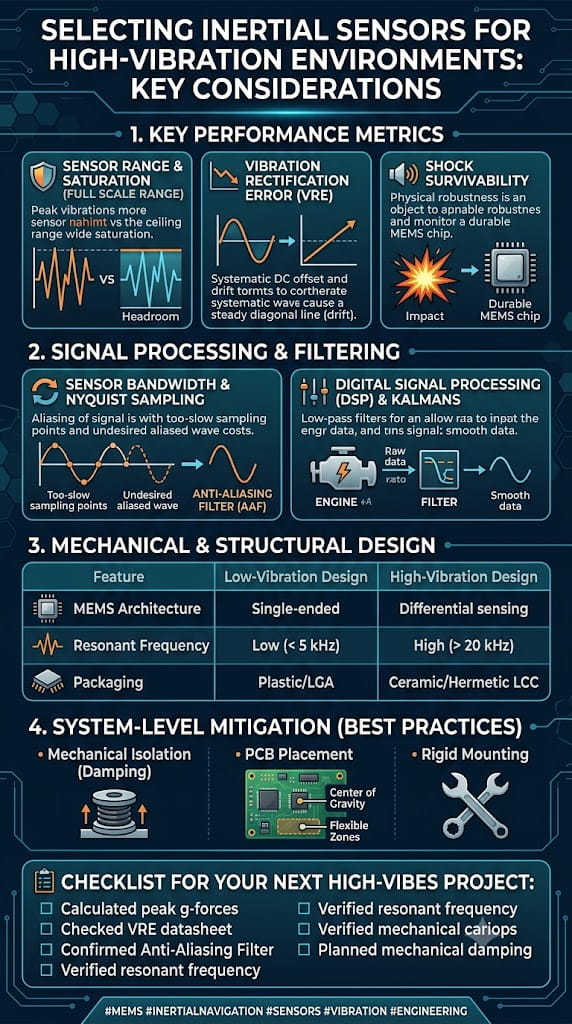

2.4. Ключевые критерии выбора для вибрационных сред

При выборе устройства следует обращать особое внимание на следующие технические параметры, связанные с вибрацией:

` Ошибка виброизоляции (VRE) / Коэффициент виброизоляции: это наиболее прямой показатель виброустойчивости, обычно измеряемый в мг/г². Более низкие значения указывают на превосходную виброустойчивость.

` Вибростойкость: выражается в г/м² (например, ≥20 г/м² или 10 г/м² среднеквадратичного значения в диапазоне 20 Гц – 2 кГц).

` Выбор полосы пропускания: выберите полосу пропускания, соответствующую целевой частоте вибрации. Чрезмерно широкая полоса пропускания захватывает высокочастотные колебания в полосе, что приводит к более высокому значению VRE. В промышленных инерциальных измерительных блоках (IMU) часто намеренно ограничивается полоса пропускания выходного сигнала до 100–200 Гц в качестве меры по сглаживанию.

` Устойчивость к ударам: Как правило, требуется, чтобы она составляла ≥2000 g или выше, чтобы гарантировать, что случайные сильные удары не повредят инерциальный измерительный блок (IMU).

3. Стратегии и точность компенсации температурного дрейфа

3.1. Насколько существенно влияние температуры на инерциальные измерительные блоки (IMU)?

Чувствительные структуры MEMS-акселерометров и гироскопов (такие как микромеханические балки на основе кремния, инерционные массы и емкостные пластины) подвергаются термическому расширению и сжатию при изменении температуры. Это изменяет механическую жесткость и емкостные зазоры, что приводит к дрейфу выходного сигнала. Например, модуль Юнга кремния уменьшается со скоростью приблизительно -60 ppm/°C при повышении температуры; в диапазоне от -40°C до 85°C нескомпенсированный дрейф смещения гироскопа может достигать порядка ±10°/с. Поэтому при выборе устройства необходимо сосредоточиться на стабильности IMU во всем диапазоне температур, а не полагаться исключительно на характеристики при комнатной температуре.

3.2. Технические подходы к компенсации температурного дрейфа

В настоящее время существует два основных технических подхода к компенсации температурного дрейфа:

Вариант 1: температурная компенсация на аппаратном уровне

Это включает в себя интеграцию независимых датчиков температуры и каналов компенсации для мониторинга температуры и коррекции выходного сигнала в реальном времени внутри микросхемы. Для коррекции дрейфа в реальном времени используются цифровые системы с замкнутым контуром; например, функция самокомпенсации в некоторых акселерометрах промышленного класса может подавлять температурный дрейф до ±0,003 мг/°C. Методы инкапсуляции на уровне пластины и выбор высокостабильных упаковочных материалов помогают снизить тепловое напряжение внутри корпуса.

Вариант 2: Температурная компенсация на программном/алгоритмическом уровне

Программная компенсация основана на математических методах анализа взаимосвязи между температурой и выходными данными MEMS-гироскопа. Она обеспечивает точность выходных данных без дополнительных затрат на оборудование, предлагая такие преимущества, как простота, более низкая стоимость и легкость настройки параметров.

К основным методам относятся полиномиальная аппроксимация, кусочно-линейная/кусочно-линейная аппроксимация и методы интерполяции (например, интерполяция Лагранжа). В основе этих методов лежит прогнозирование и вычитание температурного дрейфа путем построения математической модели отображения между температурой и ошибкой датчика. Основная концепция заключается в использовании экспериментальных данных для обучения функции, которая отображает температуру (или скорость изменения температуры) на поправки смещения или масштабного коэффициента; во время работы текущая температура подается на вход этой функции для расчета значения компенсации, обеспечивая тем самым стабильность выходного сигнала во всем диапазоне температур.

3.3. Ключевые показатели выбора, связанные с температурным дрейфом

В процессе отбора следует оценивать следующие параметры, связанные с температурой:

Стабильность смещения при любых температурах: Измеряет изменение смещения в диапазоне температур от -40°C до 85°C, выраженное в °/ч или мг. Высококачественные промышленные инерциальные измерительные блоки (IMU) могут достигать стабильности смещения при любых температурах ≤150°/ч (для гироскопов).

Температурный коэффициент смещения: выражается в мг/°C или °/ч/°C; меньшие значения указывают на лучшую производительность. Например, температурное смещение акселерометра составляет 0,026 мг/°C, в то время как температурное изменение чувствительности гироскопа составляет всего 0,0013 %/°C.

Метод температурной компенсации: Проверьте технические характеристики изделия, чтобы убедиться, что в них явно указано использование алгоритмов калибровки и компенсации в полном диапазоне температур.

Диапазон рабочих температур: для промышленного применения он обычно составляет от -40°C до 85°C, а в более сложных условиях эксплуатации этот диапазон может быть расширен до -55°C до 125°C.

4. Критерии отбора основаны на оценке результативности.

Для условий эксплуатации в промышленности с высокой вибрацией в качестве ориентира при выборе можно использовать следующую систему классов эксплуатационных характеристик:

Краткое содержание

При выборе инерциального измерительного блока (IMU) для промышленных условий с высокой вибрацией необходимо учитывать следующие ключевые факторы:

(1) Виброустойчивость: особое внимание уделяется VRE (ошибке коррекции вибрации), показателям виброустойчивости, конструкции механических фильтров и возможностям алгоритмического шумоподавления.

(2) Компенсация термического дрейфа: основное внимание уделяется стабильности смещения во всем диапазоне температур, температурным коэффициентам смещения, алгоритмам компенсации и калибровке в широком диапазоне температур.

(3) Комплексная защита: особое внимание уделяется ударопрочности, степени защиты IP и резервированию.

(4) Как избежать ошибок: полагаться исключительно на характеристики при комнатной температуре может быть опасно; крайне важно запросить данные измерений относительно эффективности использования энергии и производительности во всем диапазоне температур.

В конечном итоге, выбор подходящего инерциального измерительного блока (IMU) должен основываться на точном понимании конкретного сценария применения, включая спектр вибраций, диапазон температур, требования к точности и пространство для установки, а также на тщательном общении с поставщиком и, при необходимости, на эмпирической проверке с использованием прототипов.
