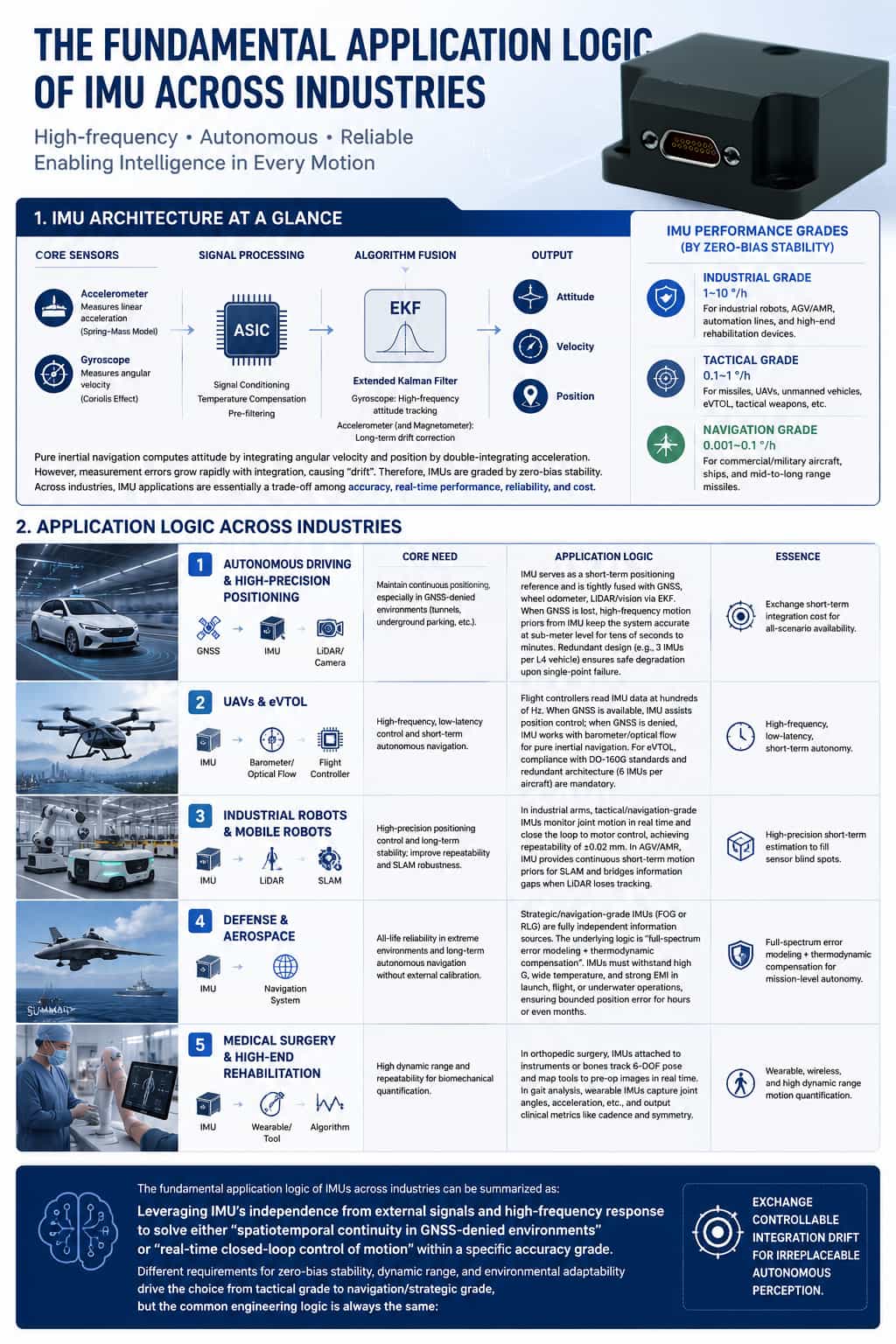

Логика применения инерциальных измерительных блоков (IMU) в различных отраслях промышленности.

I. Краткий обзор базовой архитектуры инерциального измерительного блока (IMU).

Основной аппаратный комплекс инерциального измерительного блока (ИМБ) состоит из акселерометров и гироскопов, которые измеряют линейное ускорение и угловую скорость соответственно. В промышленных и более совершенных ИТБ обычно используется технология MEMS, в то время как в высококлассных устройствах применяются волоконно-оптические или лазерные гироскопы в паре со специализированными интегральными схемами (ASIC) для обработки сигнала, температурной компенсации и предварительной фильтрации. Акселерометры основаны на модели «пружина-масса», где смещение инерциальной массы отражает ускорение; гироскопы используют эффект Кориолиса, где вибрирующая масса генерирует измеримое отклонение при вращении. На алгоритмическом уровне расширенный фильтр Калмана (EKF) объединяет эти два потока данных: гироскоп обеспечивает высокочастотное отслеживание ориентации, а акселерометр (вместе с магнитометром) выполняет долговременную коррекцию дрейфа. В чисто инерциальной навигации ориентация определяется путем интегрирования угловой скорости, а положение — путем двойного интегрирования ускорения; Однако ошибки измерения быстро увеличиваются с каждым порядком интегрирования, что приводит к «дрейфу». Следовательно, инерциальные измерительные блоки (IMU) обычно классифицируются по классам в зависимости от их стабильности смещения:

1) Промышленный класс (стабильность смещения: 1–10°/ч): подходит для кратковременных динамических сценариев, таких как промышленные роботы, автоматизированные транспортные средства/автоматизированные медицинские роботы, автоматизированные производственные линии и высокотехнологичное реабилитационное оборудование, где предъявляются умеренные требования к долговременной стабильности, но при этом наблюдается значительная чувствительность к стоимости.

2) Тактический класс (0,1–1°/ч): Подходит для применений, требующих высокой динамической реакции и кратковременной автономной навигации, таких как ракеты, БПЛА, беспилотные наземные транспортные средства, летательные аппараты с вертикальным взлетом и посадкой и тактическое вооружение.

3) Навигационный класс (0,001–0,1°/ч): Подходит для задач, требующих автономной навигации в течение средних периодов времени (от десятков минут до нескольких часов) без внешней калибровки, например, для коммерческих или военных самолетов, кораблей и ракет средней и большой дальности.

Понимание этой базовой архитектуры позволяет прояснить логику применения инерциальных измерительных блоков (IMU) в различных отраслях: по сути, она заключается в поиске компромиссов между «точностью, производительностью в реальном времени, надежностью и стоимостью». II. Базовая логика применения в различных отраслях

1. Автономное вождение и высокоточное позиционирование

В сценариях автономного вождения и высокоточного позиционирования ключевым требованием является обеспечение непрерывного позиционирования, особенно в условиях отсутствия GPS-сигнала, таких как туннели и подземные паркинги. Логика приложения предполагает использование инерциального измерительного блока (IMU) в качестве надежной базовой линии для кратковременного позиционирования. Эти данные объединяются с данными от GNSS, одометров колес и систем машинного зрения/LiDAR посредством тесно связанного фильтра Калмана. Используя высокочастотные априорные данные о движении, предоставляемые IMU (в частности, угловую скорость и ускорение), система может поддерживать оценку положения с точностью до метра в течение периодов от десятков секунд до нескольких минут даже после потери GPS-сигнала. Одновременно, благодаря резервной конструкции (например, оснащение одного автономного транспортного средства 4-го уровня тремя IMU), система обеспечивает безопасное снижение производительности в случае отказа одной точки. Фундаментальная логика здесь заключается в том, чтобы обменять стоимость кратковременного дрейфа интеграции на доступность в полном сценарии.

2. Дроны и eVTOL

В сценариях с дронами и eVTOL системы управления полетом считывают данные об угловой скорости и ускорении с инерциального измерительного блока (IMU) с частотой в несколько сотен герц, используя замкнутый ПИД-регулятор для корректировки скорости двигателей в реальном времени. При наличии надежных сигналов GPS IMU помогает в управлении положением; однако в условиях отсутствия GPS (например, в помещениях или в каньонах) IMU объединяется с барометрами или оптическими датчиками потока для перехода в чисто инерциальный режим навигации. Для пилотируемых летательных аппаратов, таких как eVTOL, дополнительные требования включают соответствие стандартам летной годности (например, DO-160G) и использование резервных архитектур (например, оснащение одного летательного аппарата шестью IMU). Основная логика в этом контексте характеризуется «высокой частотой, низкой задержкой и кратковременной автономностью».

3. Промышленные роботы и мобильные роботы

Основные требования к промышленным и мобильным роботам — это точное позиционное управление и долговременная стабильность, направленные на повышение точности повторяющегося позиционирования и надежности систем SLAM (одновременная локализация и картографирование). В промышленных роботизированных манипуляторах инерциальные измерительные блоки (IMU) тактического или навигационного класса отслеживают траектории движения отдельных суставов в режиме реального времени, обеспечивая коррекцию команд двигателей с обратной связью для достижения точности повторяющегося позиционирования ±0,02 мм. В автоматизированных транспортных средствах (AGV) и автономных мобильных роботах (AMR) IMU обеспечивает систему SLAM непрерывной кратковременной информацией о движении; когда системы LiDAR выходят из строя из-за перекрытия поля зрения или недостаточных характеристик окружающей среды, интегрированные данные от IMU «заполняют» эти информационные пробелы, тем самым поддерживая непрерывность оценки положения. Фундаментальная логика здесь — «высокоточная кратковременная оценка для заполнения слепых зон датчиков». 4. Оборонная и аэрокосмическая промышленность

В оборонной и аэрокосмической отраслях основными требованиями являются надежность на протяжении всего жизненного цикла в экстремальных условиях и возможности автономной навигации, функционирующие в течение длительных периодов времени без внешней калибровки. Инерциальные измерительные блоки стратегического (или навигационного) класса — как правило, использующие волоконно-оптические или лазерные гироскопы — разработаны для того, чтобы служить полностью независимыми источниками информации. Их логика основана на сочетании «моделирования ошибок полного спектра» и «термодинамической компенсации». На критических этапах, таких как запуск, полет или погружение под воду, эти ИМУ должны выдерживать высокие перегрузки, значительные колебания температуры и интенсивные электромагнитные помехи; одновременно, благодаря исключительно точной стабильности смещения и спецификациям случайного блуждания, они гарантируют, что ошибки позиционирования остаются ограниченными в течение нескольких часов или даже месяцев. Кроме того, отечественное производство и технологическая автономность стали абсолютными императивами в этой области.

5. Медицинская хирургия и высококлассная реабилитация

В медицинской хирургии и высококлассной реабилитации основными требованиями являются высокий динамический диапазон и высокая воспроизводимость при количественной оценке биомеханических параметров. В ортопедической хирургической навигации инерциальные измерительные блоки (IMU) крепятся к хирургическим инструментам или скелету пациента; используя отслеживание положения с шестью степенями свободы (6-DOF), они отображают положение инструментов в реальном времени на предоперационные медицинские изображения. Основная идея здесь заключается в использовании кратковременной точности тактических IMU для обхода проблем, связанных с чувствительностью к окклюзии, присущих оптическим навигационным системам. В анализе походки IMU носятся на конечностях для регистрации таких параметров, как углы суставов и ускорение; эти данные затем обрабатываются с помощью алгоритмов слияния данных датчиков для получения клинических показателей, таких как частота шагов и симметрия походки. По сути, это приложение представляет собой «носимую, беспроводную систему количественной оценки движений с высоким динамическим диапазоном».

Краткое содержание

Основная логика применения инерциальных измерительных блоков (IMU) в различных отраслях может быть в общих чертах суммирована следующим образом: использование их присущих преимуществ — в частности, независимости от внешних сигналов и возможностей высокочастотного отклика — для решения либо «проблемы пространственно-временной непрерывности в условиях отсутствия GPS», либо «проблемы управления состоянием движения в режиме реального времени с обратной связью», и все это в рамках требуемого уровня точности. Различные требования в разных отраслях — в отношении стабильности смещения, динамического диапазона и адаптивности к окружающей среде — диктуют конкретный выбор IMU, от тактических до стратегических устройств. Тем не менее, общая инженерная логика, лежащая в основе всех этих применений, остается неизменной: компромисс между контролируемой степенью дрейфа интеграции и незаменимой возможностью автономного ситуационного восприятия.
