Эта плата АЦП преобразует аналоговый ток, поступающий от 3 гибких кварцевых акселерометров и 3 датчиков температуры PT1000, в цифровые сигналы и выводит данные по интерфейсу RS422. (В режиме по умолчанию плата осуществляет широковещательную передачу с частотой 1 Гц).
Номер детали, :
AD-KМинимальный объем заказа (MOQ) :
1Серия продукции и параметры

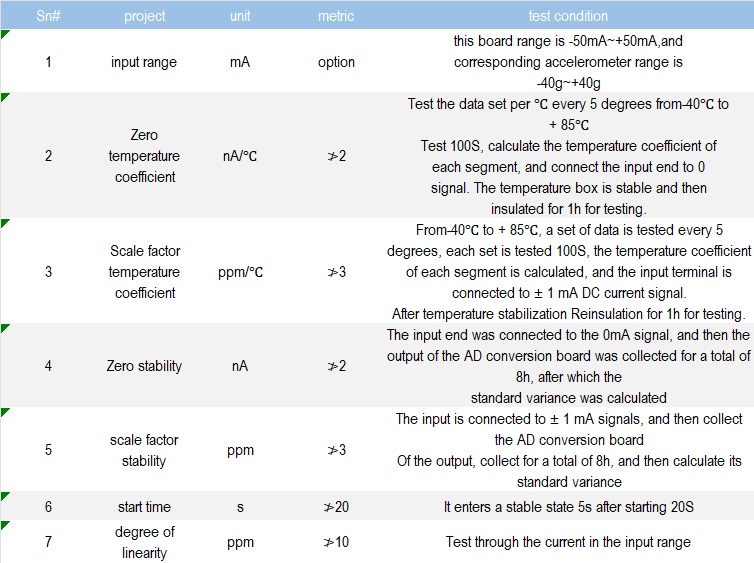

| Сн# | проект | единица | метрика | условия испытания |
| 1 | диапазон ввода | mA | вариант | Диапазон тока для этой платы составляет от -50 мА до +50 мА. соответствующий диапазон акселерометра -40г~+40г |
| 2 | Нулевая температура коэффициент | нА/℃ | ≯2 | Проверяйте набор данных с шагом в ℃ каждые 5 градусов в диапазоне от -40℃ до + 85℃ В задании 100S рассчитайте температурный коэффициент каждый сегмент и подключите входной конец к 0 сигнал. Температурный блок стабилизируется, а затем Изолировали в течение 1 часа для проведения испытаний. |
| 3 | Температурный коэффициент масштабного фактора | ppm/℃ | ≯3 | В диапазоне температур от -40℃ до +85℃ набор данных тестируется каждые 5 градусов, каждый набор данных тестируется в течение 100 секунд, рассчитывается температурный коэффициент каждого сегмента, а на входной терминал подается сигнал постоянного тока ± 1 мА. После стабилизации температуры повторная изоляция в течение 1 часа для проведения испытаний. |
| 4 | Нулевая стабильность | nA | ≯2 | Входной конец был подключен к сигналу 0 мА, после чего выходные сигналы платы АЦП собирались в течение 8 часов, после чего... Была рассчитана стандартная ошибка. |
| 5 | стабильность масштабного коэффициента | ppm | ≯3 | На вход подаются сигналы ± 1 мА, после чего подключается плата АЦП. Соберите данные за 8 часов, а затем рассчитайте их стандартное отклонение. |
| 6 | время начала | s | ≯20 | Оно переходит в стабильное состояние через 5 секунд после начала работы (20 секунд). |
| 7 | степень линейности | ppm | ≯10 | Проверьте ток в пределах входного диапазона. |
