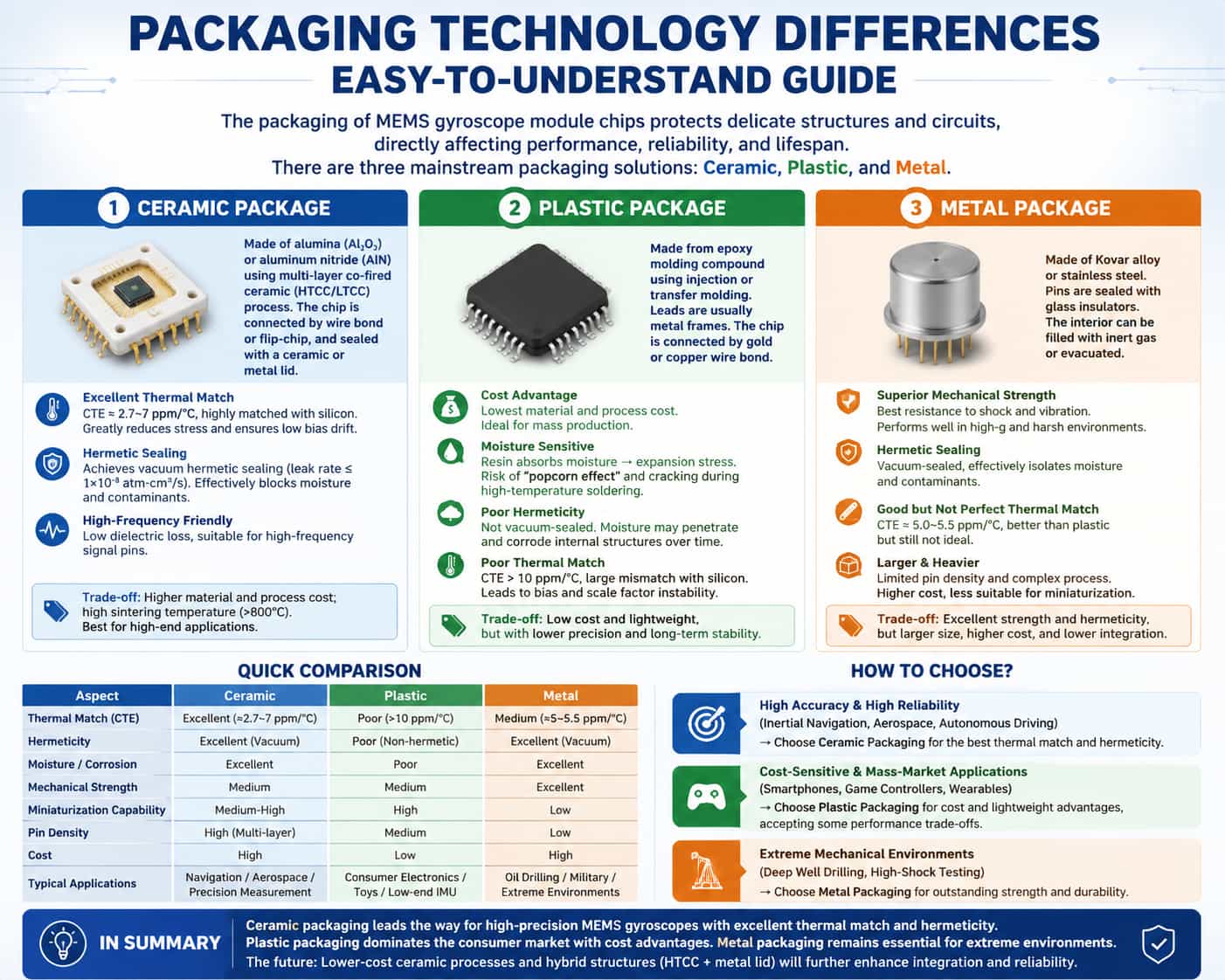

Упаковка микросхем MEMS-гироскопов — это полный процесс, выполняемый после изготовления сенсорной структуры и схемы обработки сигнала на уровне пластины, включающий в себя размещение отдельной микросхемы, прокладку выводов и установление электрических соединений. Упаковка напрямую влияет на термомеханическую среду модуля, герметичность и целостность сигнала. В настоящее время основные решения по упаковке этих микросхем делятся на три категории: керамическая, пластиковая и металлическая упаковка. Сравнение трех вариантов упаковки (1) Керамическая упаковка В качестве подложки и материала корпуса используется оксид алюминия или нитрид алюминия. Для изготовления полости и межсоединительных слоев используется многослойный процесс совместного обжига керамики (HTCC/LTCC); чип соединяется с внутренними контактными площадками посредством проволочного или флип-чип-монтажа и, наконец, герметизируется керамической или металлической крышкой.  Тепловое согласование: Коэффициент теплового расширения (КТР) составляет приблизительно 6,0–7,2 ppm/°C для оксида алюминия и 2,7 ppm/°C для нитрида алюминия. Эти значения близки к значениям для кремния, что значительно снижает нагрузку на структуру МЭМС при колебаниях температуры и обеспечивает низкий дрейф нулевого смещения. Герметичность: Способность обеспечивать истинную герметичность (скорость утечки ≤ 1×10⁻⁸ атм·см³/с), эффективно изолируя влагу и загрязнения, а также обеспечивая превосходную долговременную надежность. Высокая частота/низкие паразитные потери: Керамические материалы обладают низкими диэлектрическими потерями, что делает их подходящими для высокочастотных сигнальных выводов. К недостаткам керамической упаковки относятся высокие затраты на материалы и обработку, а также высокие температуры спекания (>800 °C); она в основном подходит для высокотехнологичных применений. (2) Пластиковая упаковка Корпус изготавливается с использованием эпоксидных смол методом литья под давлением или трансферного формования. В качестве выводов обычно используются металлические выводные рамки, а соединение между микросхемой и выводами осуществляется с помощью золотого или медного проволочного монтажа. Пластиковая упаковка обладает значительными преимуществами с точки зрения затрат; стоимость материалов и обработки существенно ниже, чем у керамической или металлической упаковки, что делает ее подходящей для массового производства.Основные недостатки пластиковой упаковки заключаются в трех моментах. Коэффициент теплового расширения смолы обычно превышает 10 ppm/°C, что приводит к значительному термическому несоответствию с кремниевым чипом; термическое напряжение напрямую вызывает колебания нулевого смещения и масштабного коэффициента. Гидрофильность эпоксидной смолы вызывает набухание при поглощении влаги; во время высокотемпературной пайки это может вызвать «эффект попкорна», приводящий к растрескиванию корпуса. Кроме того, проникновение влаги постепенно вызывает коррозию внутренних структур, что снижает долговременную надежность. Недостаточная герметичность препятствует вакуумной герметизации, что затрудняет выполнение требований к долговременной стабильности в высокоточных приложениях. (3) Металлическая упаковка В этих корпусах используется сплав ковар (сплав железа, никеля и кобальта) или нержавеющая сталь. Выводы изолированы и герметизированы относительно металлического корпуса с помощью стеклянных изоляторов, а внутреннее пространство может быть заполнено инертным газом или откачано до вакуума. Металлическая упаковка известна своей исключительной механической прочностью, обеспечивая лучшую устойчивость к ударам и вибрации среди всех упаковочных решений; она способна выдерживать экстремальные условия эксплуатации, характеризующиеся высокими перегрузками и сильными ударными нагрузками. Более того, ее герметичность не уступает керамической упаковке, эффективно блокируя влагу и загрязнения, что обеспечивает долговременную надежность внутреннего чипа.Коэффициент теплового расширения (КТР) металлической упаковки составляет приблизительно 5,0–5,5 ppm/°C; хотя он и превосходит показатель пластиковой упаковки, сохраняется несоответствие с кремниевым кристаллом, а это значит, что влияние термических напряжений нельзя игнорировать. Кроме того, относительно большие размеры и вес упаковки в сочетании с ограниченной плотностью выводов препятствуют разработке миниатюрных и высокоинтегрированных модулей. Процесс производства сложен, а общая стоимость может даже превышать стоимость керамической упаковки. В сочетании с общеотраслевой тенденцией к миниатюризации металлическая упаковка постепенно заменяется керамическими решениями в области MEMS-гироскопов. Сравнительная сводная таблицаКритерии сравненияКерамическая упаковкаПластиковая упаковкаМеталлическая упаковкаТепловая совместимость (КТР)Отличный (≈2.7–7 ppm/°C)Низкое содержание кислорода (>10 ppm/°C)Середина (≈5–5,5 ppm/°C)ГерметичностьОтличное (вакуумно-герметичное) качество.Плохое (негерметичное)Отличное (вакуумно-герметичное) качество.Влагостойкость/коррозионная стойкостьОтличныйБедныйОтличныйМеханическая прочностьСерединаСерединаОтличныйВозможность миниатюризацииСредне-высокийВысокийНизкийПлотность свинцаВысокий уровень (поддерживает многоуровневую маршрутизацию)СерединаНизкийРасходыВысокийНизкийВысокийТипичные области примененияНавигация/Аэрокосмическая отрасль/Точные измеренияБытовая электроника/игрушки/недорогие инерциальные измерительные блокиБурение нефтяных скважин / Военная служба / Экстремальные условияРекомендации по выбору · Высокоточные и высоконадежные отрасли (инерциальная навигация, аэрокосмическая промышленность, автономное вождение): керамическая упаковка является оптимальным выбором, обеспечивая превосходное соответствие тепловым характеристикам и герметичность.· Бытовая электроника и экономичные приложения (мобильные телефоны, игровые контроллеры, носимые устройства): пластиковая упаковка имеет преимущества в снижении стоимости и веса, хотя и влечет за собой некоторые компромиссы в точности.· Экстремальные механические условия эксплуатации (бурение глубоких скважин, испытания на сильные удары): металлическая упаковка сохраняет свою нишу на рынке благодаря своей превосходной механической прочности. В целом, керамическая упаковка, использующая двойные преимущества термического соответствия и герметичности, представляет собой основной технологический подход для высокоточных микросхем MEMS-гироскопов; пластиковая упаковка доминирует на потребительском рынке благодаря своей экономичности; а металлическая упаковка используется в специализированных условиях. Будущие тенденции указывают на постоянное снижение затрат на процессы керамической упаковки и эволюцию в сторону композитных структур — сочетающих высокотемпературную совместно обожженную керамику (HTCC) с металлическими крышками — для дальнейшего повышения интеграции и надежности, тем самым укрепляя ее ключевые позиции в высокотехнологичных приложениях.

При выборе инерциальных датчиков инженеры часто сталкиваются с дилеммой: хотя волоконно-оптические гироскопы соответствуют требованиям к точности, они громоздки, тяжелы (часто весят сотни граммов) и дороги (от десятков тысяч юаней), что затрудняет их интеграцию в компактные платформы, такие как дроны и роботы. С другой стороны, хотя потребительские MEMS-гироскопы предлагают подходящие размеры и стоимость, их стабильность смещения — обычно от нескольких до десятков градусов в час — приводит к быстрому накоплению ошибок в сценариях промышленного управления ориентацией или тактической навигации, не соответствуя стандартам производительности. В основе этого выбора лежит давний разрыв в производительности между этими двумя технологическими подходами: высокоточные решения громоздки и дороги, в то время как легкие варианты не обладают достаточной точностью, и долгое время отсутствовало решение на уровне микросхемы, способное эффективно сбалансировать оба требования. Серия высокоточных одноосевых MEMS-гироскопов MGZ-XXXX была разработана специально для преодоления этого разрыва. 1. Позиционирование продукта: микросхемы, тактическая точность. Серия MGZ-XXXX явно позиционируется как решение на уровне микросхем, подходящее для прямой интеграции на печатные платы, для проектов, требующих тактической или промышленной точности, но не способных вместить в себя габариты и стоимость волоконно-оптических гироскопов.Благодаря использованию высокопроизводительных MEMS-структур и малошумных сигнальных цепей, эта серия выводит ключевые показатели производительности на уровень, подходящий для тактических применений. В качестве примеров можно привести такие модели, как MGZ-302 и MGZ-502:модельДиапазон измерения (°/с)Нестабильность смещения (°/ч)Угловое случайное блуждание (°/√ч)Полоса пропускания (-3 дБ, Гц)Повторяемость масштабного коэффициента (ppm)МГЗ-302±3000,0660,0119050МГЗ-401 0.10,015400100МГЗ-502±5000,0990,01614030Нестабильность смещения — ключевой параметр, измеряющий величину дрейфа выходного сигнала гироскопа в условиях постоянной температуры. MGZ-302 обеспечивает нестабильность смещения 0,066°/ч, что позволяет отнести его к диапазону точности тактического класса и сравнить или превзойти характеристики ведущих международных конкурентов. MGZ-401 дополнительно расширяет полосу пропускания до 400 Гц и уменьшает групповую задержку до 1,1 мс, что позволяет регистрировать быстрые изменения ориентации в высокочастотных динамических сценариях. В то же время, эта серия сохраняет основные преимущества технологии MEMS:· Размер: Керамический LCC-корпус с 48 контактами, подходит для прямого поверхностного монтажа на печатную плату.· Потребляемая мощность: Нормальный рабочий ток

Разработка антивибрационной системы волоконно-оптического гироскопа — типичная инженерная задача оптимизации, требующая совместных усилий в области механической конструкции, проектирования оптического тракта и обработки сигналов. В настоящее время основным решением является физическая изоляция вибраций, подавление источников ошибок в оптическом тракте и фильтрация остаточного шума с помощью алгоритмов, что позволяет создать полноценную антивибрационную систему. На уровне источника света и волоконной катушки конструкция волоконной катушки оптимизируется за счет использования симметричной квадрупольной намотки, методов намотки с низким уровнем напряжения, а также оптимизации выбора клея и процессов отверждения для повышения жесткости катушки и ее сопротивления деформации. На уровне проектирования внутренней структуры и упаковки для изготовления каркаса катушки и оптической платформы используются материалы с низким коэффициентом теплового расширения и высокой жесткостью (такие как керамика и инвар), а способы крепления оптических компонентов (источник света, соединитель, модулятор, детектор) оптимизируются для уменьшения микросмещений. Одновременно разрабатываются локальные демпфирующие структуры (такие как резиновые прокладки, силиконовый наполнитель) или микровибрационные изоляторы вокруг ключевых чувствительных внутренних компонентов гироскопа (таких как волоконная катушка). На уровне обработки сигнала используется активное регулирование температуры для стабилизации температуры источника света и ключевых оптических компонентов, что снижает температурный дрейф. Оптимизировано управление с обратной связью в замкнутом контуре для повышения стабильности и помехоустойчивости контура управления. Для подавления вибрационного шума во время обработки сигнала используются методы цифровой фильтрации, такие как режекторные фильтры или адаптивные фильтры, разработанные для определенных частот вибрации. Кроме того, посредством моделирования и компенсации ошибок создается математическая модель (например, полиномиальная, нейронная сеть), связывающая вибрацию (ускорение, частоту) с ошибкой на выходе, что позволяет осуществлять компенсацию на выходе в реальном времени.

В условиях стремительного развития промышленной автоматизации, управления дронами и роботами, системы предъявляют беспрецедентно жесткие требования к устройствам обнаружения движения. Традиционные гироскопы часто сталкиваются с техническими проблемами, такими как недостаточный диапазон, снижение точности и задержка отклика в условиях сверхвысокоскоростного и высокодинамичного движения, что становится критическим фактором, ограничивающим прорыв в производительности высокотехнологичного оборудования. Недавно компания Micro-Magic официально представила одноосевой MEMS-гироскоп серии M-QMG07. Благодаря сверхширокому динамическому диапазону до ±4000°/с и исключительной стабильности смещения ≤3°/ч, он открывает новые технические возможности для высокоскоростного и высокоточного управления движением.Главное преимущество серии M-QMG07 заключается в сочетании чрезвычайно широкого диапазона измерений с точностью, соответствующей военным стандартам. Эта серия предлагает несколько вариантов диапазона от ±500°/с до ±4000°/с, что позволяет осуществлять всесторонний учет угловых движений во всем спектре — от микроколебаний в прецизионных приборах до интенсивных маневров высокоскоростных самолетов. Что особенно важно, при достижении такого сверхширокого диапазона сохраняются лучшие в отрасли показатели точности: стабильность нулевого смещения лучше 3°/ч при комнатной температуре, нелинейность масштабного коэффициента ниже 100 ppm и выдающаяся производительность во всем диапазоне температур, обеспечивающая стабильный и надежный вывод данных даже в сложных термических и вибрационных условиях. Эта серия гироскопических датчиков внесла революционные улучшения в такие области применения, как высокоскоростные промышленные роботы, высококлассные сервосистемы, высокоманевренные дроны и прецизионные стабилизационные платформы. Например, когда высокоскоростные параллельные роботы выполняют задачи сортировки и упаковки, ускорение суставов роботизированной руки чрезвычайно велико, а традиционные гироскопы склонны к усечению сигнала из-за ограничений диапазона, что может привести к колебаниям управления и даже нестабильности. Сверхширокий диапазон M-QMG07 позволяет реагировать на мгновенные изменения угловой скорости до тысяч градусов в секунду без искажений, обеспечивая реальную и непрерывную основу данных для планирования движения в реальном времени и подавления вибраций. В то же время его высокая стабильность нулевого смещения значительно снижает дрейф ориентации при длительной работе, способствуя достижению более высокой точности повторного позиционирования и стабильности выполнения задач. В области беспилотных летательных аппаратов, будь то экстремальное рыскание гоночных моделей на поворотах или быстрая стабилизация промышленных дронов в условиях сильной турбулентности, к дальности действия и динамическому отклику гироскопов предъявляются чрезвычайно высокие требования. M-QMG07 не только способен полностью регистрировать мгновенные угловые скорости ±4000°/с, но и может быть настроен на полосу пропускания выше 100 Гц с временем отклика менее миллисекунды, что гарантирует системе управления полетом возможность в реальном времени обнаруживать и компенсировать любые высокочастотные возмущения, значительно повышая стабильность полета, точность управления и устойчивость к воздействию окружающей среды. Для достижения таких выдающихся характеристик в M-QMG07 используется полностью кремниевая MEMS-структура емкостного датчика и специализированная микросхема обработки сигналов с низким энергопотреблением, типичное энергопотребление которой составляет не более 90 мВт при напряжении питания 5 В. Изделие выполнено в прочном керамическом корпусе LCC20, обладающем превосходной устойчивостью к механическим ударам и вибрации, и поддерживает широкий диапазон рабочих температур от -45℃ до +85℃. Благодаря стандартному интерфейсу SPI и программируемым фильтрам пользователи могут гибко настраивать режимы вывода данных и полосу пропускания, обеспечивая оптимизацию шума на системном уровне и динамическую настройку характеристик. В настоящее время серия M-QMG07 предоставляет инженерные образцы и всестороннюю техническую поддержку. Ожидается, что с постепенным внедрением этого чипа в различные области технологические границы высокоскоростного управления движением будут еще больше расширены, что позволит интеллектуальным системам следующего поколения достичь более гибкого, точного и стабильного управления движением.

При проектировании системы сбора данных на основе волоконно-оптического гироскопа основное внимание уделяется выделению слабых сигналов угловой скорости из шума и достижению высокоточной, высокосинхронизированной цифровой конверсии. В настоящее время преобладает технический подход, использующий архитектуру «FPGA+DSP» для удовлетворения требований к высокоскоростному сбору данных на входе и сложной обработке сигналов на выходе. Общая архитектура системы обычно состоит из четырех уровней: интерфейс датчика, обработка и сбор сигналов, основная обработка данных, а также связь и управление питанием. Для трехосной интегрированной системы необходимо синхронизировать сбор сигналов с трех ортогональных направлений. В аппаратной части используется схема прецизионной обработки сигнала (усиление, сдвиг уровня) для согласования диапазона входного сигнала АЦП. Для обеспечения точного захвата слабых сигналов выбран высокоразрешающий сигма-дельта АЦП. FPGA отвечает за многоосевую синхронную синхронизацию и цифровую демодуляцию, а DSP выполняет управление с обратной связью, компенсацию ошибок и алгоритм инерциальной навигации. Интерфейсы связи поддерживают RS-422, CAN и др., а также включают функцию синхронизации PPS (импульсов в секунду). В программных алгоритмах используется цифровая замкнутая система модуляции ступенчатой ​​волны, где фазовая обратная связь осуществляется через Y-образный волновод, что значительно улучшает динамический диапазон и линейность. Одновременно интегрированы такие алгоритмы, как динамическая компенсация напряжения, подавление вибраций и снижение шума опорного канала, что эффективно устраняет температурный дрейф и шум интенсивности источника света. Процесс обработки данных включает в себя инициализацию, калибровку, синхронную выборку, вычислительную компенсацию и интегральный вывод, а окончательные данные упаковываются в соответствии с протоколом связи и передаются на главный компьютер. Конструкция системы обеспечивает баланс между высокой точностью, высокой синхронизацией и сильной помехоустойчивостью, что делает ее подходящей для сценариев навигационных приложений, требующих строгой динамической реакции и стабильности.

Разработка антивибрационной системы волоконно-оптического гироскопа — типичная инженерная задача оптимизации, требующая совместных усилий в области механической конструкции, проектирования оптического тракта и обработки сигналов. В настоящее время основным решением является физическая изоляция вибраций, подавление источников ошибок в оптическом тракте и фильтрация остаточного шума с помощью алгоритмов, что позволяет создать полноценную антивибрационную систему. На уровне источника света и волоконной катушки конструкция волоконной катушки оптимизируется за счет использования симметричной квадрупольной намотки, методов намотки с низким уровнем напряжения, а также оптимизации выбора клея и процессов отверждения для повышения жесткости катушки и ее сопротивления деформации. На уровне проектирования внутренней структуры и упаковки для изготовления каркаса катушки и оптической платформы используются материалы с низким коэффициентом теплового расширения и высокой жесткостью (такие как керамика и инвар), а способы крепления оптических компонентов (источник света, соединитель, модулятор, детектор) оптимизируются для уменьшения микросмещений. Одновременно разрабатываются локальные демпфирующие структуры (такие как резиновые прокладки, силиконовый наполнитель) или микровибрационные изоляторы вокруг ключевых чувствительных внутренних компонентов гироскопа (таких как волоконная катушка). На уровне обработки сигнала используется активное регулирование температуры для стабилизации температуры источника света и ключевых оптических компонентов, что снижает температурный дрейф. Оптимизировано управление с обратной связью в замкнутом контуре для повышения стабильности и помехоустойчивости контура управления. Для подавления вибрационного шума во время обработки сигнала используются методы цифровой фильтрации, такие как режекторные фильтры или адаптивные фильтры, разработанные для определенных частот вибрации. Кроме того, посредством моделирования и компенсации ошибок создается математическая модель (например, полиномиальная, нейронная сеть), связывающая вибрацию (ускорение, частоту) с ошибкой на выходе, что позволяет осуществлять компенсацию на выходе в реальном времени.

В области высокоточных инерциальных измерений технологические инновации и совместимость систем становятся двумя движущими силами развития отрасли. Недавно компания Micro-Magic Inc. выпустила высокоточный трехосевой измерительный прибор M3G-210/220. МЭМС-гироскопБлагодаря выдающимся техническим характеристикам и высокой совместимости с технологическим решением, устройство полностью соответствует акустическим системам Sensonor STIM200/202, предлагая новые решения для промышленного и исследовательского применения. Гироскоп M3G-210/220 обладает значительными техническими преимуществами: нестабильность нулевого смещения достигает уровня 0,1 °/ч, случайное смещение углов контролируется в пределах 0,1 °/√ч, а стабильная точность измерений сохраняется в диапазоне рабочих температур от -40℃ до +80℃. Изделие имеет прочную конструкцию из алюминиевого сплава, что позволяет адаптироваться к сложным условиям эксплуатации, таким как вибрация и удары. Внутренняя частота дискретизации может достигать 2000 Гц, а полоса пропускания сигнала превышает 200 Гц, что обеспечивает точное считывание быстрых динамических изменений. Стоит отметить, что при проектировании M3G-210/220 полностью учтено удобство системной интеграции. Его механические размеры и конструкция интерфейса полностью совместимы с широко используемым в отрасли решением STIM200/202, включая одинаковые внешние характеристики, совпадающее расположение монтажных отверстий и стандартизированную компоновку 15-контактного разъема Micro-D. Эта физическая совместимость позволяет модернизировать или заменять оборудование в существующих системах без механических модификаций. Что касается протоколов связи, продукт предлагает несколько режимов работы, среди которых специально оптимизированный режим STIMGYRO-90 обеспечивает полную интеграцию с системой STIM200/202 с точки зрения формата данных, набора инструкций и рабочего состояния. Одновременно продукт поддерживает множество пользовательских протоколов связи, предоставляя пользователям гибкие возможности интеграции с системой. Устройство сохраняет профессиональные функции, такие как внешний вход триггера и выход сигнала синхронизации времени, а также имеет полный механизм самоконтроля системы и отчетности о ее состоянии. С точки зрения технической архитектуры, M3G-210/220 воплощает новый подход к проектированию датчиков, улучшая основные показатели производительности, полностью учитывая существующую технологическую экосистему и снижая барьеры системной интеграции за счет совместимости. Эта концепция проектирования позволяет быстро интегрировать продукт в различные инерциальные измерительные системы, от прецизионных оптических стабилизационных платформ до устройств управления движением, от научно-исследовательского экспериментального оборудования до промышленных систем обнаружения, демонстрируя широкий спектр потенциальных применений. Баланс между технологическими инновациями и системной совместимостью является важным направлением развития высококачественного измерительного оборудования. Практика M3G-210/220 в этом отношении показывает, что благодаря тщательному проектированию улучшение характеристик и системная адаптация могут органично сочетаться. С углублением применения измерительной техники в различных областях это решение, сочетающее в себе превосходные характеристики и хорошую совместимость, предоставит системным интеграторам и конечным пользователям больше возможностей выбора. В настоящее время продукт начал оказывать услуги пользователям в ключевых областях, и его характеристики в практических приложениях заслуживают дальнейшего внимания. В условиях тенденции развития, ориентированной как на технологический прогресс, так и на системную совместимость, выпуск подобных продуктов открывает новые возможности для расширения применения инерциальной измерительной техники.

На решающем этапе глобального развития беспилотных систем в направлении интеллекта, роевого управления и высокой точности, производительность основных датчиков стала критическим узким местом, ограничивающим возможности системы. Недавно компания Micro-Magic, ведущий разработчик и производитель инерциальных датчиков, официально представила новое поколение тактические одноосевые MEMS гироскопические датчикиЭта линейка продуктов, оптимизированная для глубокой интеграции с БПЛА, наземными беспилотными аппаратами, надводными аппаратами и различными роботизированными платформами, призвана обеспечить надежную и точную основу для распознавания движений в высокодинамичных, высокоавтономных беспилотных системах следующего поколения, обеспечивая стабильную работу и интеллектуальное принятие решений в сложных условиях. Новая серия микросхем включает в себя несколько моделей, в том числе MG-101/102, MG-401, MG-501, MG-2001 и MG-4001/4002. Благодаря унифицированному миниатюрному керамическому корпусу (10×10×3,5 мм, вес 1,5 грамма) и полностью цифровому выходу, она предлагает комплексное решение, обеспечивающее как сверхвысокую точность, так и сверхширокий динамический диапазон. Ее технические характеристики напрямую отвечают жестким требованиям беспилотных систем в различных сценариях: будь то экстремальные маневры гоночных дронов со скоростью до ±4000°/с, стабильное измерение мельчайших угловых скоростей в пределах ±100°/с для подводных аппаратов в течение десятков часов или надежные и точные данные об угловой скорости, предоставляемые этой серией в условиях пересеченной местности, подверженной постоянным ударам и вибрациям, для беспилотных аппаратов.На решающем этапе глобального развития беспилотных систем в направлении интеллекта, роевого управления и высокой точности производительность основных датчиков стала критическим узким местом, ограничивающим возможности системы. Недавно компания Micro-Magic, ведущий разработчик и производитель инерциальных датчиков, официально представила новое поколение одноосевых MEMS-гироскопических датчиков тактического класса. Эта линейка продуктов, оптимизированная для глубокой интеграции с БПЛА, беспилотными наземными аппаратами, надводными беспилотными аппаратами, подводными беспилотными аппаратами и различными роботизированными платформами, призвана обеспечить надежную и точную основу для определения движения для высокодинамичных, высокоавтономных беспилотных систем следующего поколения, обеспечивая стабильную работу и интеллектуальное принятие решений в сложных условиях.  Новая серия микросхем включает в себя несколько моделей, в том числе MG-101/102, MG-401, MG-501, MG-2001 и MG-4001/4002. Благодаря унифицированному миниатюрному керамическому корпусу (10×10×3,5 мм, вес 1,5 грамма) и полностью цифровому выходу, она предлагает комплексное решение, обеспечивающее как сверхвысокую точность, так и сверхширокий динамический диапазон. Ее технические характеристики напрямую отвечают жестким требованиям беспилотных систем в различных сценариях: будь то экстремальные маневры гоночных дронов со скоростью до ±4000°/с, стабильное измерение мельчайших угловых скоростей в пределах ±100°/с для подводных аппаратов в течение десятков часов или надежные и точные данные об угловой скорости, предоставляемые этой серией в условиях пересеченной местности, подверженной постоянным ударам и вибрациям, для беспилотных аппаратов.MG401М-QMG07М3Г-220

 Недавно компания Micro-Magic Inc., поставщик решений в области инерциальных технологий, официально представила новое поколение кольцевых лазерных гироскопов. Выпуск этой серии продуктов, представляющей собой новый шедевр для стратегической навигации и высокоточных инерциальных измерений, знаменует собой еще один крупный прорыв компании в области высокоточных и надежных инерциальных датчиков, призванный удовлетворить растущий спрос на стратегическую навигацию в аэрокосмической, оборонной, высокотехнологичной промышленности и других отраслях. Продукция серии GR RLG сочетает в себе передовые лазерно-оптические технологии и отработанные процессы контроля температуры, обеспечивая высокую стабильность, широкий динамический диапазон и превосходную помехоустойчивость. Она обладает такими преимуществами, как быстрый запуск и стабильный пропорциональный коэффициент, а также способна поддерживать стабильную выходную мощность даже в экстремальных температурах (-40℃ до +70℃) и условиях сильной вибрации. Она не только отвечает строгим требованиям традиционных инерциальных навигационных систем к точности и надежности, но и обеспечивает надежное определение углового движения для нового поколения высокодинамичных платформ. В стратегических навигационных приложениях, таких как беспилотные летательные аппараты большой дальности полета, системы управления ориентацией спутников, инерциальные навигационные системы кораблей и системы наведения ракет, изделия серии GR RLG, благодаря низкой ошибке нулевого смещения и высокой повторяемости, могут эффективно повысить точность автономной навигации и управления ориентацией системы в сложных условиях. В то же время, компактная конструкция и легкий корпус делают их идеально подходящими для высокоинтегрированных платформ с ограниченным пространством. В рамках серии GR были выпущены четыре продукта (G-R30, G-R50, G-R70, G-R90), отличающиеся различными показателями производительности и предназначенные для удовлетворения потребностей клиентов в различных сценариях применения.Технический директор Micro-Magic заявил: «Серия GR RLG — это не просто продукт, это наш ответ, основанный на глубоком понимании задач клиентов в стратегических приложениях. Мы твердо убеждены, что благодаря своей превосходной точности, высокой адаптивности к условиям окружающей среды и исключительной надежности продукция серии GR станет одним из самых надежных ключевых компонентов для наших партнеров в продвижении инноваций в высокотехнологичных навигационных и автономных системах».

Краткий обзор содержания статьи В области современных навигационных технологий точность и надежность являются важнейшими требованиями. Высокоточные навигационные решения необходимы как для военных систем обороны, так и для аэрокосмических аппаратов, океанских судов и автономных транспортных средств. Среди многочисленных навигационных датчиков волоконно-оптический гироскоп (ВОГ) стал ключевым компонентом систем точной навигации благодаря своим уникальным преимуществам. Волоконно-оптический гироскоп состоит из лазерного источника света, волоконно-оптической катушки, соединителя и фотодетектора, а принцип его работы основан на эффекте Сагнака. Лазер разделяется на два луча и распространяется в волоконной катушке по часовой и против часовой стрелки соответственно. Когда система неподвижна, два световых луча возвращаются одновременно и интерферируют деструктивно; когда система вращается, два световых луча создают разность фаз, и, обнаруживая эту разность фаз, можно точно измерить угловую скорость вращения. Технические характеристики волоконно-оптического гироскопа 1.       Высокая точность и высокая стабильность: Волоконно-оптические гироскопы не имеют механических вращающихся компонентов, что позволяет избежать износа и проблемы дрейфа традиционных механических гироскопов и чрезвычайно высокая точность измерений. Точность и долговременная стабильность. Дрейф современных высокоточных волоконно-оптических гироскопов может достигать значений ниже определенного предела. 0,001/ч.2.       Быстрый ответБлагодаря использованию принципов оптических измерений, волоконно-оптические гироскопы обладают чрезвычайно высокой скоростью. высокая скорость отклика и способность обнаруживать мгновенные изменения угла в реальном времени, что имеет решающее значение для точное управление высокоскоростными движущимися объектами.3.       Высокая помехоустойчивостьВолоконно-оптические гироскопы обладают высокой устойчивостью к электромагнитным помехам, вибрации и ударопрочность делает их пригодными для работы в суровых условиях, таких как аэрокосмическая и военная отрасли. и другие приложения.4.       Длительный срок службы и отсутствие необходимости в техническом обслуживанииОтсутствие движущихся частей в конструкции обеспечивает волоконно-оптическому гироскопу чрезвычайно длительный срок службы. Срок службы обычно составляет до 10 лет и более, а требования к техническому обслуживанию минимальны, что значительно сокращает время службы. стоимость использования.5.       Широкий динамический диапазонСовременные волоконно-оптические гироскопы способны измерять угловые скорости в диапазоне от... 0,001°/ч до 1000 °/с, охватывающий широкий спектр потребностей в измерениях, начиная с крайне низких до сверхвысоких скоростей. Основные области применения волоконно-оптических гироскопов 1.              Аэрокосмическая отрасльВолоконно-оптический гироскоп является ключевым компонентом навигационных и систем наведения для самолетов, космических аппаратов и других летательных аппаратов, используемым для точного измерения ориентации, угловой скорости и курса летательного аппарата, обеспечивая безопасность полета и точную навигацию. В системах управления ориентацией спутников, ракет и других космических аппаратов волоконно-оптические гироскопы используются для стабилизации, ориентации и управления ориентацией, обеспечивая стабильное положение космического аппарата в космосе. В сценариях запуска ракет он используется для отслеживания и измерения траектории запуска ракеты для обеспечения точного запуска.2.              Военное поле В системах наведения ракет волоконно-оптический гироскоп является важным компонентом системы наведения, используемым для предоставления точной информации об ориентации и направлении, что обеспечивает точность попаданий ракеты. На военной технике, такой как танки и бронетехника, волоконно-оптические гироскопы используются для предоставления информации об ориентации и направлении для навигации, управления и наведения артиллерии. В подводной навигации инерциальная навигационная система, используемая на подводных лодках, предоставляет точную информацию о положении и ориентации.3.              Другие области примененияВолоконно-оптический гироскоп может использоваться для навигации судов, предоставляя точную информацию о курсе, положении и угловой скорости для навигации и управления судном. В таких областях, как разведка нефти и полезных ископаемых, волоконно-оптические гироскопы используются для измерения наклона и смещения грунта, для геологической разведки и управления бурением. Например, при наклонно-направленном бурении волоконно-оптические гироскопы используются для измерения точной ориентации и угла наклона буровых долот, что помогает обеспечить управление сложной траекторией скважины. В области промышленной автоматизации волоконно-оптические гироскопы используются для управления положением и отслеживания движения роботов, позиционирования и управления прецизионными приборами и т. д.Разработка волоконно-оптического гироскопа 1.              Интеграция и миниатюризация Благодаря развитию микрооптических и интегральных оптических технологий, волоконно-оптические гироскопы становятся все меньше по размеру и потребляют меньше энергии, что делает их применимыми в более портативных и встроенных системах. Компания Micro-Magic Inc., ведущий китайский разработчик и производитель инерциальных датчиков, разработала серию интегрированных волоконно-оптических гироскопов (G-F50, G-F70, G-F80, G-F98, G-F120) для удовлетворения различных потребностей клиентов.2.              Интеграция по нескольким осямТрадиционный одноосевой волоконно-оптический гироскоп (ВОГ) эволюционирует в интегрированный двух- или трехосевой инерциальный измерительный блок (ИМУ), обеспечивая более полное решение для измерения информации о движении. Компания Micro-Magic Inc. предлагает двухосевые волоконно-оптические гироскопы серий G-F2X70 и G-F2X64, а также трехосевые волоконно-оптические гироскопы серий G-F3X35, G-F3G70, G-F3G90 и G-F3X112.3.              Повышение производительностиБлагодаря усовершенствованию волоконно-оптических материалов, оптимизации оптической конструкции и применению технологии цифровой обработки сигналов, точность и стабильность современных волоконно-оптических гироскопов продолжают улучшаться. В качестве примера можно привести высокоточный волоконно-оптический гироскоп G-F120H производства Micro-Magic Inc. В нем используются передовые интегрированные оптические технологии и схема замкнутого контура на базе FPGA, что обеспечивает более высокую точность, шумоподавление и эффективность по сравнению с аналогичными технологиями. Стабильность нулевого смещения составляет всего 0,002. °/h (1σ, 100 с), а коэффициент случайного блуждания равен ≤ 0,001 °/√ч.  Заключение Волоконно-оптический гироскоп, как основной датчик современной точной навигации, играет незаменимую роль.  В ключевых областях, таких как военная, аэрокосмическая, морская промышленность и автономное вождение, волоконно-оптические гироскопы используются благодаря высокой точности, надежности и высокой помехоустойчивости. С непрерывным развитием технологий волоконно-оптические гироскопы совершенствуются, становясь более производительными, компактными и недорогими, и сфера их применения будет расширяться. В будущих интеллектуальных и автономных навигационных системах волоконно-оптические гироскопы сохранят свою ключевую роль, обеспечивая точное направленное управление для исследования и передвижения человека.

Одна минута на прочтение основных положений статьи.Применение модуля преобразования частоты тока в инерциальной сенсорной системе Модуль интерфейса интегратора заряда играет решающую роль в измерительных системах инерциальных датчиков (особенно емкостных инерциальных датчиков MEMS), в частности, в приложениях, требующих высокой точности, низкого уровня шума и широкого динамического диапазона. Его основная ценность заключается в прямом и высокоточном преобразовании слабого сигнала заряда, выдаваемого датчиком, в цифровой частотный сигнал. Ниже представлены типичные области применения и преимущества модуля интерфейса интегратора заряда в системах инерциальных датчиков: Емкостной MEMS-акселерометр/Показания сигнала гироскопа Модуль интегратора заряда используется для обнаружения малых изменений емкости в выходных сигналах инерциальных MEMS-датчиков (акселерометров, гироскопов). Он непосредственно измеряет заряд и чрезвычайно чувствителен к изменениям заряда на уровне фКл (летающих кулонов), что позволяет обнаруживать крайне малые инерционные силы. Сам процесс интегрирования представляет собой фильтр нижних частот, который эффективно подавляет высокочастотный шум. Используя частотные сигналы в качестве выходных, он нечувствителен к амплитудному шуму и помехам на пути передачи, что делает его пригодным для передачи на большие расстояния или использования в условиях сильного шума. Высокоточный инерциальный датчик с балансировкой силы (сервопривод/с обратной связью по усилию). В высокоточных инерциальных датчиках, таких как MEMS-датчики навигационного класса или кварцевые акселерометры, обычно используется режим работы с замкнутым контуром баланса сил. Обнаруженное небольшое смещение (измеряемое по изменению емкости/заряда) преобразуется в силу обратной связи, которая прикладывается к блоку масс, чтобы поддерживать его близким к нулю. В этом процессе проектирования модуль интерфейса выполняет двойную роль: источника сигнала для обнаружения на входе и ЦАП обратной связи. Это обеспечивает сверхвысокую точность, стабильность и прецизионное управление силой. В то же время это упрощает архитектуру управления с замкнутым контуром, позволяя эффективно реализовать всю систему с замкнутым контуром в области заряда/частоты/цифрового управления. Типичные сценарии применения l  Высокоточная навигация и позиционирование: высокоточные инерциальные навигационные системы и инерциальные измерительные блоки для авиации, аэрокосмической отрасли (спутники, ракеты), судов и наземных транспортных средств. Требования к стабильности нулевого смещения, уровню шума и линейности масштабного коэффициента чрезвычайно высоки.l  Для мониторинга землетрясений и геофизической разведки необходимо измерять чрезвычайно слабые колебания грунта (ускорение до мкг), при этом предъявляются строгие требования к низкочастотному шуму и динамическому диапазону.l  Промышленная автоматизация и робототехника: высокоточное управление движением, устойчивость платформы, мониторинг вибрации.l  Мониторинг состояния конструкций: обнаружение малых деформаций и вибраций в крупных зданиях, мостах и ​​плотинах.l  Автомобильная электроника: передовые системы помощи водителю, высокопроизводительные MEMS-инерциальные измерительные блоки, необходимые для автономного вождения. Модули преобразования интерфейсной частоты Компания Micro-Magic Inc., будучи разработчиком и производителем инерциальных датчиков, разработала и произвела серию высокоточных инерциальных датчиков, таких как кварцевые гибкие акселерометры, волоконно-оптические гироскопы, инерциальные измерительные блоки (IMU), инерциальные навигационные системы (INS), датчики направления на север и инклинометры. Одновременно с этим, совместно с компанией, были разработаны модули интегрируемых интерфейсов (V/F) серии AVI. АВИ-Ф  АВИ-Е  АВИ-Б Индекс эффективностиСпецификацияАВИ-ФАВИ-ЕАВИ-БЕдиницаМаксимальная выходная частота256512512кГцНулевое положение F01020100nAНулевая стабильность5510ppmТемпературный коэффициент масштабного фактора10,51ppm/℃Асимметрия масштабного коэффициента103030ppmМасштабный коэффициент комплексной нелинейности153030ppmОшибка малого сигнала0.20,50,5Hz               Заключение Модуль интегратора заряда (Charge Integrator I/F) является одной из ключевых технологий для достижения высокопроизводительного и высокоточного считывания сигналов емкостных инерциальных датчиков, особенно MEMS-акселерометров и гироскопов. Он является важным компонентом в передовых приложениях инерциальных измерений, требующих чрезвычайно низкого уровня шума, сверхвысокой линейности, широкого динамического диапазона и цифрового управления с обратной связью, обеспечивая критически важное решение для сигнальной цепи высокопроизводительных инерциальных датчиков на навигационном, тактическом и даже некоторых промышленных уровнях. С развитием MEMS-технологий и технологий схем считывания, схемы считывания, основанные на принципе интеграции заряда, продолжают играть важную роль в области высокопроизводительных инерциальных датчиков.АВИ-БАВИ-ЕАВИ-Ф

Волоконно-оптический гироскоп стал предпочтительным основным компонентом для обеспечения высокой точности и надежности. инерциальные навигационные системы Благодаря своим значительным преимуществам, таким как полностью твердотельная конструкция, отсутствие движущихся частей, быстрый запуск, длительный срок службы, широкий динамический диапазон и высокая устойчивость к ударам и вибрации, волоконно-оптические гироскопы обладают высокой точностью и сложностью. Однако за выдающимися характеристиками волоконно-оптических гироскопов стоит чрезвычайно точный и сложный процесс их изготовления. От выбора и обработки специализированных оптических волокон, соединения и выравнивания прецизионных оптических компонентов до прецизионной намотки и отверждения сердцевины чувствительной катушки, а также интеграции сложных электронных систем и реализации сложных алгоритмов компенсации воздействия окружающей среды – каждый этап производства воплощает в себе кристаллизацию передовых достижений материаловедения, прецизионной оптической инженерии, микроэлектроники и передовой теории управления. Даже малейшее отклонение в процессе производства может оказать решающее влияние на точность, стабильность и надежность конечного продукта.Ниже приведено подробное описание процесса производства волоконно-оптических гироскопов.1. Производство волоконно-оптических колецКлючевым компонентом волоконно-оптического гироскопа является волоконное кольцо, и процесс его изготовления имеет решающее значение. Сначала необходимо выбрать высококачественные оптические волокна и намотать их в кольцевую форму с помощью точных процессов намотки. В ходе этого процесса необходимо строго контролировать натяжение оптических волокон, диаметр и плотность намоточного кольца, чтобы обеспечить работоспособность и стабильность волоконного кольца. После намотки выполняется нанесение клеевого покрытия и его отверждение для фиксации формы. Затем волоконное кольцо подвергается циклическому старению при различных температурах для устранения внутренних остаточных напряжений и повышения механической стабильности за счет нанесения эпоксидного покрытия.2. Интеграция оптических устройствПосле изготовления волоконно-оптического кольца его необходимо точно собрать с другими оптическими компонентами. В основном это включает сборку модуляторов Y-волновода и интеграцию источников света и детекторов для обеспечения плавных и стабильных оптических путей. Кроме того, требуется строгое тестирование собранных компонентов для обеспечения их соответствия проектным требованиям.3. Построение схемных системСоздание схемных систем включает в себя проектирование схем обработки сигналов и цепей обратной связи с замкнутым контуром. FPGA служит основным процессором для генерации сигналов модуляции в виде прямоугольных/пилообразных волн для управления Y-образным волноводом, смещения рабочей точки в чувствительную область и вычисления разности фаз (Δφ) выходного интерференционного сигнала детектора, которая преобразуется в угловую скорость (Ω). Динамическая компенсация разности фаз Сагнака осуществляется с помощью цифрового управления с замкнутым контуром для повышения линейности и динамического диапазона.4. Сборка и тестирование всего оборудования.После завершения изготовления волоконно-оптических колец, оптических компонентов и печатных плат следующим этапом является общая сборка. Этот процесс включает в себя герметизацию для обеспечения адаптации к окружающей среде, а также калибровку и компенсацию характеристик. Оптические и электронные блоки герметизируются внутри металлического экранирующего корпуса для изоляции от изменений температуры и влажности, а также электромагнитных помех. В изделиях военного класса используются корпуса из титанового сплава для повышения ударопрочности. Впоследствии был проведен ряд испытаний и калибровок волоконно-оптического гироскопа, включая калибровку нулевого смещения, температурную компенсацию и пороговые испытания, чтобы убедиться, что все показатели производительности соответствуют ожидаемым требованиям.Основные технологические трудности в процессе производства волоконно-оптических гироскопов включают в себя следующее:1. Точная намотка волоконно-оптических катушек.Напряжение, возникающее в процессе намотки волоконно-оптических катушек, может вызывать поляризационные ошибки. Решение заключается в использовании волокон, сохраняющих поляризацию, и применении симметричного процесса намотки.2. Упаковка и соединение интегральных оптических чипов (Y-образных волноводов)Y-образные волноводы являются основными многофункциональными интегрированными оптическими элементами волоконно-оптических гироскопов (ВОГ). В процессе упаковки и межсоединений точность выравнивания оптической оси чрезвычайно высока. Решением этой проблемы является использование активной системы выравнивания и сварочного аппарата для оптоволокна с сохранением поляризации.3. Температурный дрейфИзменения температуры могут вызывать фазовый дрейф гироскопа, влияя на точность измерений. Решение заключается в использовании многоступенчатых деполяризаторов и применении сегментированных алгоритмов температурной компенсации для устранения влияния температурного дрейфа.
