Подробный обзор линейки динамических датчиков наклона серии TD.

Технические аспекты: Переход от статических измерений к двойному статически-динамическому режиму.

Традиционные инклинометры используют MEMS-акселерометры для измерения компоненты гравитационного ускорения вдоль чувствительной оси и вычисления угла, обеспечивая высокую точность в статических или квазистатических условиях. Однако, когда платформа подвергается движению, вибрации или ударам, внешние ускорения накладываются на гравитационное ускорение, вызывая значительные искажения измерений. Это присущее им ограничение сужает возможности использования традиционных инклинометров в динамических условиях, таких как мобильные платформы, строительная техника и робототехника.

Динамические инклинометры серии TD принципиально решают эту проблему благодаря архитектуре слияния, объединяющей 3-осевой MEMS-акселерометр и 3-осевой гироскоп, а также двухрежимному алгоритму слияния, который интегрирует статические и динамические возможности. Ключевая технология заключается в способности системы оценивать рабочую среду в реальном времени: в статическом режиме она использует статический алгоритм для обеспечения максимальной точности; в динамическом режиме она автоматически переключается на динамический алгоритм на основе фильтра Калмана N-го порядка. Объединяя низкочастотную стабильность акселерометра с высокочастотной характеристикой гироскопа, система эффективно подавляет ошибки измерения, вызванные вибрацией и ударами. Такой технический подход позволяет серии TD стабильно и надежно выдавать данные об угле наклона в сложных динамических условиях.

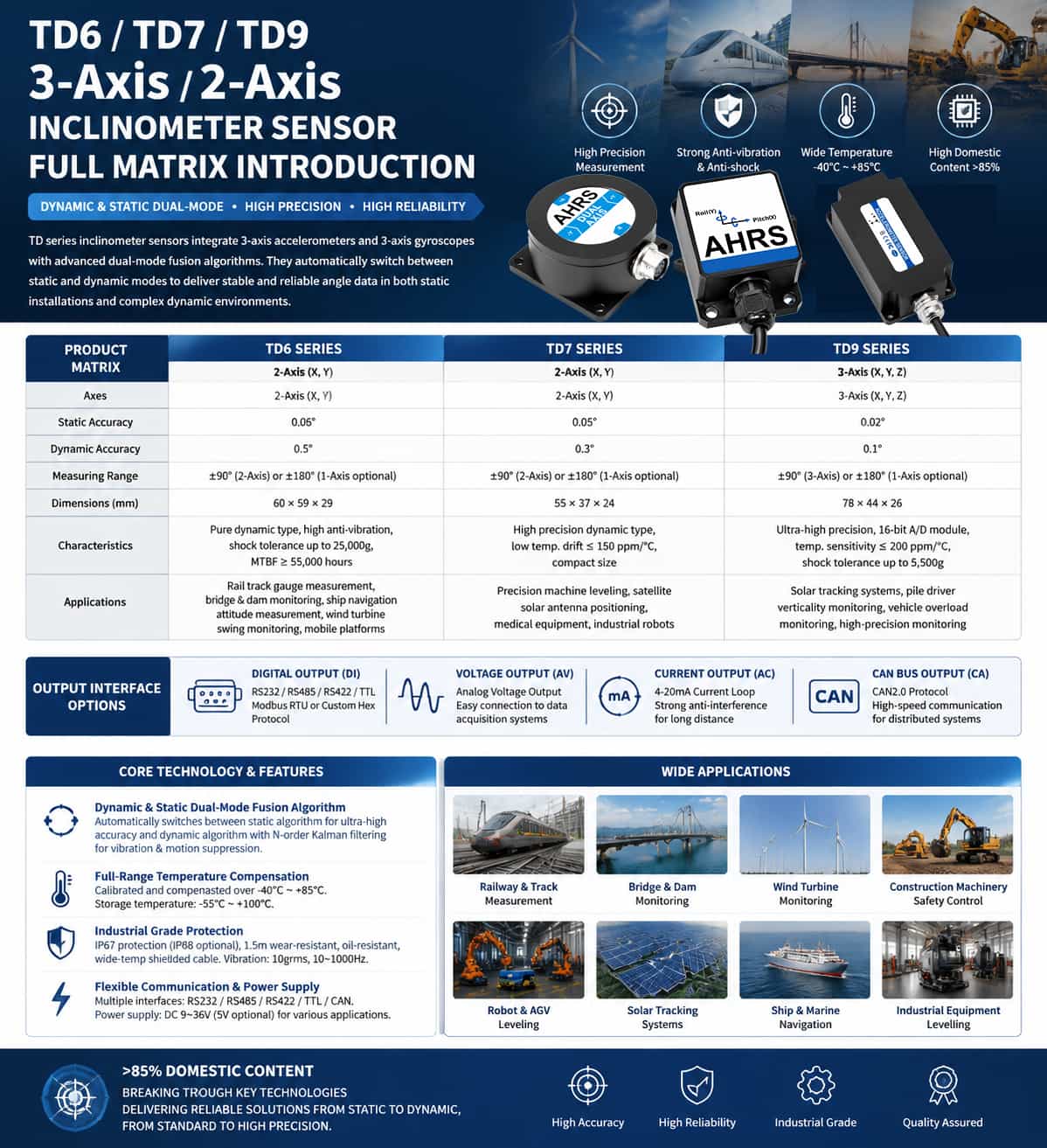

Матрица продуктов: Четыре серии с дифференцированным позиционированием.

Серия TD удовлетворяет широкий спектр потребностей, от стандартных промышленных требований до высокоточных применений; продукция подразделяется на четыре категории в зависимости от уровня точности и сценариев применения:

Серия TD5 представляет собой стандартный промышленный трехосевой инклинометр, обеспечивающий статическую точность 0,1° и динамическую точность 0,5°. Благодаря встроенному трехосевому акселерометру и гироскопу, он поддерживает мониторинг наклона по осям X, Y и Z с диапазоном измерения ±90° (трехосевой) или ±180° (опционально одноосевой). С долей отечественного производства более 85%, он подходит для промышленного применения, например, для контроля баланса вилочных погрузчиков, подъемных рабочих платформ, разгрузочного оборудования и защиты от опрокидывания при загрузке свай.

Серия TD6 позиционируется как чисто динамический двухосевой инклинометр, специально разработанный для мобильных платформ и условий сильной вибрации. Он обеспечивает статическую точность 0,06° и динамическую точность 0,5°, используя встроенный вертикальный гироскоп и алгоритм фильтра Калмана N-го порядка. Источники ошибок устраняются с помощью нескольких методов, включая нелинейную компенсацию, компенсацию ортогональности и компенсацию температурного дрейфа. Благодаря среднему времени безотказной работы (MTBF) ≥55 000 часов и устойчивости к ударам 25 000g, он превосходно подходит для высокодинамичных сценариев, таких как измерение ширины колеи железных дорог, мониторинг мостов и плотин, измерение положения в морской навигации и мониторинг колебаний ветротурбин.

Серия TD7 представляет собой высокоточные динамические инклинометры, отличающиеся улучшенной статической точностью 0,05° и динамической точностью 0,3°. Созданные на основе модели TD6, они имеют дополнительно оптимизированный контроль температурного дрейфа (≤150 ppm/℃) и компактные размеры 55×37×24 мм. Они идеально подходят для применений, требующих высокой точности и компактных размеров, таких как нивелирование для прецизионных станков, позиционирование солнечных батарей спутников и медицинское оборудование.

Серия TD9 — флагман линейки TD, предлагающая исключительную статическую точность 0,02° и динамическую точность 0,1°. Она включает в себя высокоточный 16-битный АЦП и датчик температуры с температурным коэффициентом чувствительности ≤200 ppm/℃ и ударопрочностью 5500g. Поддерживается трехосевой (X, Y, Z) контроль наклона, и она широко используется в приложениях, требующих экстремальной точности измерений, таких как системы слежения за фотоэлектрическими системами, контроль вертикальности буровых установок и контроль перегрузки транспортных средств.

Матрица выходных интерфейсов: всесторонний обзор цифровых, аналоговых и шинных интерфейсов.

Еще одним ключевым преимуществом серии TD является широкий спектр выходных интерфейсов. Каждая серия прецизионных устройств предлагает три типа выходов — цифровой, аналоговый и шинный — что позволяет пользователям гибко выбирать в зависимости от требований своих систем управления:

Цифровой выход (DI): Использует уровни сигналов RS232, RS485, RS422 или TTL и поддерживает стандартный протокол Modbus RTU или пользовательские шестнадцатеричные протоколы. Данные передаются напрямую в цифровом формате с высокой помехоустойчивостью, что делает его пригодным для прямой интеграции с цифровыми системами, такими как ПЛК и промышленные ПК.

Выходное напряжение (AV): Выводит аналоговый сигнал напряжения, что упрощает подключение к традиционным платам или приборам сбора данных на основе напряжения для прямого считывания и обработки сигнала.

Выходной ток (переменный): Используется промышленный стандарт выходного тока 4–20 мА. Обеспечивает высокую помехоустойчивость, что делает его особенно подходящим для передачи на большие расстояния и работы в суровых промышленных условиях.

Выход шины CAN (CA): Поддерживает протокол CAN 2.0, что делает его идеальным для распределенных систем управления, таких как системы в автомобильной и робототехнической промышленности, требующие высокоскоростной связи по шине.

Основные технические характеристики

Вся серия TD использует следующие основные технологические платформы:

Динамико-статический алгоритм двойного режима слияния данных: система автоматически определяет свое текущее рабочее состояние, анализируя данные об ускорении и угловой скорости в реальном времени. В стационарные периоды она использует статический алгоритм для обеспечения максимальной точности, а во время движения переключается на динамический алгоритм, объединяя данные гироскопа для компенсации помех, вызванных ускорением. Этот механизм позволяет одному датчику обрабатывать два совершенно разных режима работы: статическую установку и динамическое приложение.

Комплексная температурная компенсация и испытания на старение: Перед отправкой с завода все изделия проходят строгую калибровку, температурную компенсацию и испытания на долговременную стабильность (старение). Диапазон рабочих температур составляет от -40°C до +85°C, а диапазон температур хранения — от -55°C до +100°C.

Промышленная защита и надежность: вся серия имеет степень защиты IP67 (IP68 доступен по запросу) и поставляется в стандартной комплектации с экранированным кабелем длиной 1,5 метра, который устойчив к износу, воздействию масла и рассчитан на широкий диапазон температур. Сопротивление изоляции составляет ≥100 МОм, а вибростойкость соответствует стандартам 10 grms (10–1000 Гц).

Гибкие возможности связи и питания: выходные интерфейсы включают опции для RS232, RS485, RS422, TTL и CAN-шины, поддерживая как Modbus RTU, так и пользовательские шестнадцатеричные протоколы. Широкий диапазон входного напряжения (9–36 В постоянного тока, опционально 5 В) позволяет использовать устройство в различных условиях электропитания, характерных для промышленных предприятий. Рекомендации по выбору

Четыре продукта серии TD образуют всеобъемлющую линейку, охватывающую широкий спектр характеристик — от стандартных промышленных до сверхвысокоточных, от 3-осевых до 2-осевых конфигураций, от универсальных до компактных конструкций. TD5 является экономичным вариантом для стандартных промышленных применений, требующих 3-осевого мониторинга, в то время как TD6 — с оптимизацией, специально разработанной для динамических характеристик — лучше подходит для мобильных платформ и условий с высокой вибрацией. TD7 предлагает оптимальное решение, когда требуется как высокая точность, так и компактные размеры. Наконец, для применений, требующих максимальной точности — таких как слежение за солнцем и высокоточный мониторинг — TD9 представляет собой вершину отечественной технологии MEMS-инклинометров, обеспечивая статическую точность 0,02° и динамическую точность 0,1°. Благодаря доле отечественных компонентов, превышающей 85%, серия не только преодолевает ключевые технологические барьеры, но и предоставляет отраслям промышленности комплексные решения для измерения наклона, охватывающие весь диапазон от статического до динамического мониторинга и от стандартных до высокоточных характеристик.
