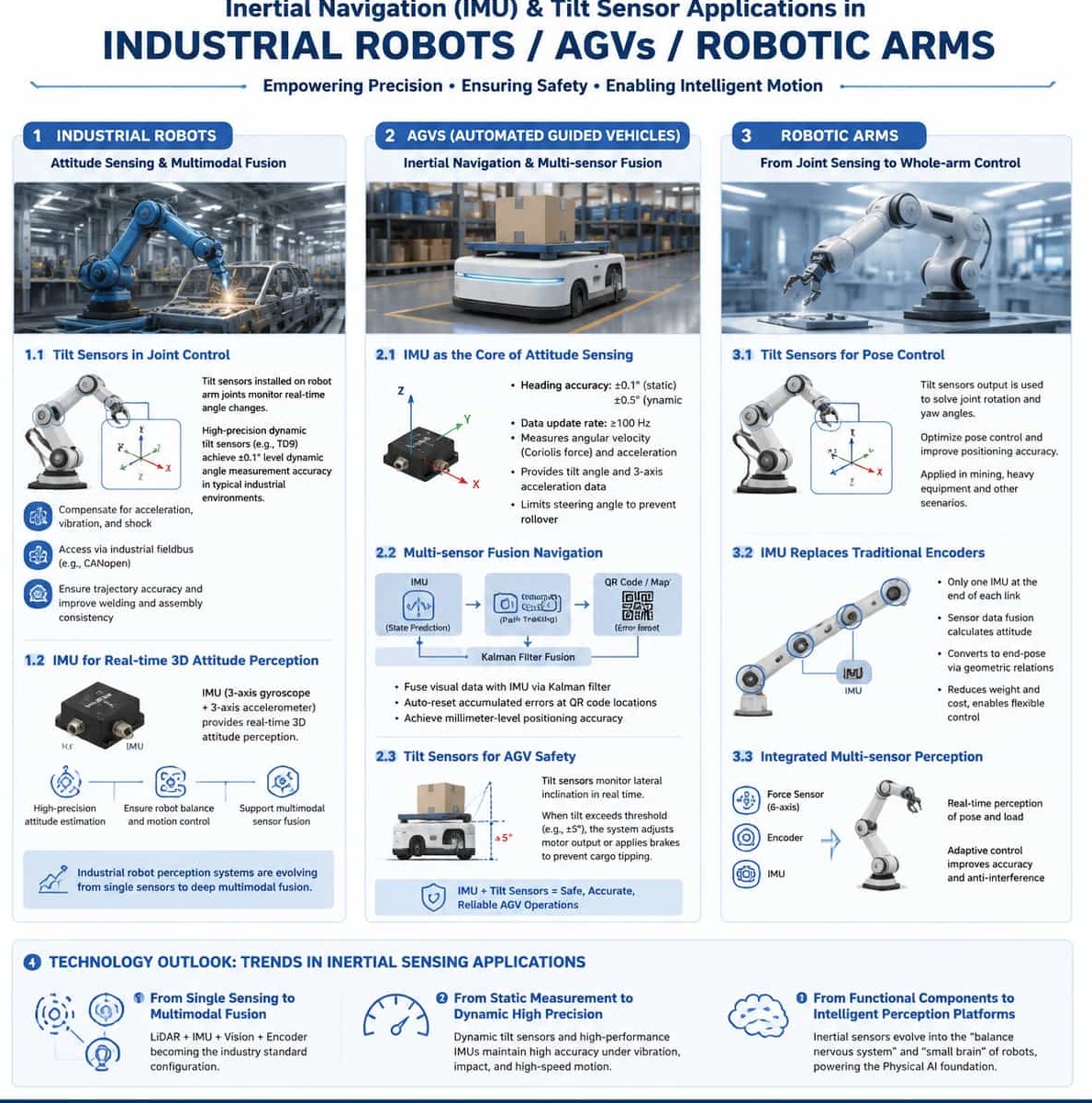

Применение инерциальной навигации и датчиков наклона в промышленных роботах, автоматизированных транспортных средствах и роботизированных манипуляторах.

1. Введение

Под влиянием развития интеллектуального производства и автоматизации промышленные роботы, автоматизированные транспортные средства (AGV) и роботизированные манипуляторы становятся ключевыми исполнительными механизмами в современных системах промышленного производства. Однако, будь то высокоскоростные AGV, перемещающиеся по сложным заводским цехам, или многоосевые роботизированные манипуляторы, выполняющие операции на микроуровне при точной сборке, точное определение положения и управление движением являются незаменимыми возможностями. Инерциальные измерительные блоки (IMU) и инклинометры служат основными компонентами, обеспечивающими этим устройствам функции, схожие с «чувством равновесия» и «мозжечком».

2. Промышленные роботы: определение ориентации и многомодальная интеграция

Промышленные роботы, работающие в таких условиях, как сварка, сборка и перемещение материалов, требуют чрезвычайно высокой точности и повторяемости траекторий движения. Хотя традиционные энкодеры предоставляют информацию об углах сочленений, полагаться исключительно на них часто не удается для обеспечения высокоточной системы управления, особенно в условиях высокоскоростного движения, вибрации, ударов или длительной эксплуатации. Внедрение инерциальных навигационных датчиков и инклинометров открывает новые возможности для определения ориентации промышленных роботов.

2.1. Применение инклинометров в управлении суставами

В промышленных роботах динамические инклинометры, установленные в шарнирах роботизированных манипуляторов, отслеживают угловые изменения по различным осям в режиме реального времени. Высокоточные динамические инклинометры, основанные на 3D MEMS-акселерометрах и гироскопах, используют интеллектуальные алгоритмы для объединения сигналов от обоих датчиков. Это эффективно компенсирует влияние ускорения, вибрации и ударов на угловой выходной сигнал. Например, модель TD9 от Maixinminwei обеспечивает точность динамического измерения угла лучше, чем ±0,1° в типичных промышленных условиях. Интеграция таких датчиков в системы управления через промышленные полевые шины (например, CANopen) позволяет осуществлять калибровку траектории в реальном времени, обеспечивая согласованность в таких задачах, как сварка и сборка; в автомобилестроении это значительно повышает точность позиционирования точек сварки кузова автомобиля.

С технической точки зрения, для решения таких проблем, как низкая точность измерений и сложные алгоритмы управления, связанные с датчиками углов промышленных роботов, исследователи разработали метод анализа точности, основанный на сглаживающих фильтрах. Применение фильтра Савицкого-Голея к исходным данным, полученным от датчиков, позволяет эффективно уменьшить ошибки на выходе. 2.2. Инерциальный измерительный блок (IMU) обеспечивает измерение пространственного положения в реальном времени в трехмерном пространстве

Роль инерциальных измерительных блоков (ИМБ) в промышленных роботах становится все более важной. ИТБ обычно состоит из трехосевого гироскопа и трехосевого акселерометра; интеграция данных гироскопа позволяет определять изменения ориентации, а объединение этих данных с данными акселерометра дает возможность точно рассчитать углы тангажа и крена. Высокопроизводительные MEMS-ИМБ обеспечивают роботам трехмерное пространственное определение ориентации в реальном времени, гарантируя устойчивость и эффективную мобильность.

Технология высокоточной инерциальной навигации в настоящее время стремительно проникает в сектор промышленной робототехники. Микросхемы IMU автомобильного класса, использующие передовые MEMS-технологии и керамическую герметичную упаковку, обеспечивают высокую точность, надежность и стабильность в широком диапазоне температур. Наблюдается тенденция к глубокой интеграции лидарного зондирования и высокоточной инерциальной навигации, при этом эти две технологии объединяются для разработки многомодальных решений на основе слияния данных с датчиков для таких областей, как воплощенный искусственный интеллект и промышленная робототехника. Эта тенденция свидетельствует о переходе в системах восприятия промышленных роботов от односенсорных систем к глубокому многомодальному слиянию данных.

3. AGV: инерциальная навигация и позиционирование на основе многоисточникового анализа.

Автоматизированные транспортные средства (AGV) являются ключевыми компонентами логистических систем на «умных» заводах; точность их навигации напрямую влияет на эффективность обработки материалов и безопасность производства. Традиционные методы навигации, такие как наведение по магнитной полосе и позиционирование с помощью QR-кода, имеют такие ограничения, как фиксированные пути, высокие затраты на развертывание и подверженность воздействию окружающей среды. В отличие от них, применение инерциальной навигации и датчиков наклона произвело революцию в навигации AGV.

3.1. Инерциальный измерительный блок (IMU) как ядро ​​системы определения положения автоматизированного транспортного средства (AGV).

Инерциальный измерительный блок (IMU) является ключевым компонентом, обеспечивающим определение ориентации и движения в автоматизированных транспортных средствах (AGV); без него транспортное средство потеряет способность определять ориентацию, что приведет к сбою управления движением и значительному снижению точности работы. Модули IMU на базе AGV используют трехосевые MEMS-датчики, обеспечивая точность определения угла курса ±0,1° в статических условиях и ±0,5° в динамических условиях, при этом частота обновления данных обычно превышает 100 Гц.

Высокоточные инерциальные измерительные блоки (IMU) измеряют силу Кориолиса с помощью MEMS-гироскопов для точного обнаружения любых отклонений угловой скорости от линейного движения; одновременно их акселерометры предоставляют данные о наклоне (уголе наклона) автомобиля относительно горизонтальной плоскости и трехосевом ускорении. На основе этих данных система устанавливает максимальный пороговый угол поворота руля для активного ограничения диапазона поворота во время поворотов, тем самым эффективно предотвращая опрокидывание.

3.2. Многосенсорная навигация на основе объединения данных

В сложных условиях отдельные датчики имеют существенные ограничения: визуальные SLAM-системы страдают от снижения точности локализации из-за динамических факторов окружающей среды, в то время как инерциальные навигационные системы (ИНС) подвержены ошибкам дрейфа, которые накапливаются со временем. Следовательно, объединение данных с нескольких датчиков стало основным решением для навигации автоматизированных транспортных средств (AGV).

В практических приложениях сигналы инерциальной навигационной системы (ИНС) используются для прогнозирования состояния автоматизированных транспортных средств (АГС), а навигация по траектории и визуальная навигация RGB-D объединяются для формирования многокамерной системы машинного зрения, которая корректирует накопленные ошибки ИНС посредством наблюдения за системой. Алгоритм фильтра Калмана объединяет визуальные и инерциальные данные, позволяя автоматически сбрасывать накопленные ошибки в местах размещения QR-кодов. Алгоритм навигации АГС, сочетающий двойное ПИД-регулирование с инерциальной навигационной технологией, обеспечивает точность позиционирования на уровне миллиметров благодаря архитектуре управления с двойной замкнутой системой, одновременно снижая требуемую плотность размещения QR-кодов.

В условиях ограниченного пространства и слабого спутникового сигнала — например, на фабриках по производству съедобных грибов — исследователи использовали фильтры Калмана с ошибками и состояниями для объединения данных энкодера и инерциального измерительного блока, обеспечивая надежную навигацию в узких проходах и условиях с малым количеством объектов. В условиях ухудшения качества сигнала, таких как кабельные туннели, алгоритмы визуально-инерциальной SLAM, основанные на объединении точечных и линейных признаков, эффективно решают задачи локализации в условиях повторяющихся текстур.

3.3. Инклинометры обеспечивают безопасность эксплуатации автоматизированных транспортных средств.

Инклинометры играют ключевую роль в системах предотвращения опрокидывания автоматизированных транспортных средств (AGV). Встроенный в шасси AGV инклинометр динамически отслеживает угол наклона транспортного средства во время поворотов или колебаний нагрузки; если наклон превышает заданный порог (например, ±5°), система немедленно регулирует мощность двигателя или применяет тормоза, чтобы предотвратить опрокидывание груза. Инклинометры с высоким уровнем защиты (например, IP69K) способны выдерживать суровые условия складских помещений, включая влажные полы и пыль.

4. Роботизированные манипуляторы: от распознавания суставов до управления всей рукой.

Роботизированные манипуляторы являются ключевыми исполнительными механизмами в промышленной автоматизации, а точность и гибкость их движений напрямую определяют качество и эффективность производства. Применение инерциальных датчиков и инклинометров в роботизированных манипуляторах развивается от простого измерения углов к полному восприятию состояния и интеллектуальному управлению. 4.1. Точное управление положением роботизированной руки с помощью датчиков наклона.

Датчики наклона играют решающую роль в управлении положением роботизированных манипуляторов. В одном из существующих запатентованных изобретений описан метод управления положением, основанный на датчиках наклона; путем построения математической модели и вычисления углов вращения и рыскания роботизированного манипулятора на основе выходных данных датчиков, этот метод оптимизирует управление положением и повышает точность позиционирования. Эта технология уже применялась в демонстрационных проектах по интеллектуальным операциям в угольной промышленности.

В тяжелой технике, такой как проходческие комбайны для угольных шахт, установка взрывозащищенных динамических датчиков наклона на режущей стреле позволяет измерять угол наклона режущей головки. В сочетании с датчиками угла для измерения угла рыскания система может получать точные данные в реальном времени об ориентации режущей головки относительно корпуса машины. Эта система отличается простой конструкцией, легкостью установки и высокой адаптивностью к условиям окружающей среды.

4.2. Инерциальные измерительные блоки (IMU) заменяют традиционные энкодеры.

Роботизированные манипуляторы с тросовым приводом отличаются тонким корпусом и гибкими движениями, что позволяет им выполнять такие задачи, как осмотр и техническое обслуживание в ограниченных пространствах и сложных, неструктурированных средах. Однако большое количество кинематических шарниров делает установку энкодеров на каждом шарнире дорогостоящей; кроме того, если внешний диаметр роботизированного манипулятора слишком мал, подходящие энкодеры могут быть даже недоступны.

Для решения этой задачи был разработан метод определения состояния и управления на основе внешних инерциальных измерительных блоков (IMU) для роботизированных манипуляторов с тросовым приводом. IMU размещается на конце каждого сегмента звена; для вычисления ориентации IMU в реальном времени используется слияние данных датчиков, после чего эта ориентация преобразуется в ориентацию конца сегмента на основе геометрических соотношений. Такой подход эффективно снижает вес роботизированного манипулятора и повышает гибкость управления.

В области гибких роботизированных манипуляторов для оценки положения и ориентации используются системы объединения данных с нескольких инерциальных измерительных блоков (IMU). Гибкие звенья моделируются как ряд жестких сегментов, а углы сочленений оцениваются с использованием данных акселерометра и гироскопа. Внедрение управления с обратной связью по ориентации в реальном времени с помощью IMU значительно повышает надежность и гибкость работы роботизированного манипулятора.

4.3. Комплексное зондирование посредством интеграции нескольких датчиков.

Современные высокоточные системы управления движением роботизированных манипуляторов развиваются в направлении интеграции нескольких датчиков. Благодаря интеграции шестиосевых датчиков силы, энкодеров и инерциальных измерительных блоков (IMU) система может в режиме реального времени определять положение и нагрузку роботизированного манипулятора; в сочетании с адаптивными алгоритмами управления скользящим режимом эта интеграция значительно повышает точность движения и возможности подавления помех. На уровне концевого эффектора методы, использующие IMU для получения данных о положении в режиме реального времени, могут эффективно компенсировать отклонения положения, вызванные скручиванием суставов и ошибками соединения.

5. Технологический обзор: Глубокое слияние данных с нескольких датчиков

Применение инерциальной навигации и инклинометрических датчиков в промышленных роботах, автоматизированных транспортных средствах и роботизированных манипуляторах характеризуется тремя основными тенденциями:

Во-первых, эволюция от одномодового зондирования к многомодальному слиянию данных. Поскольку один датчик не может решить все задачи сложных промышленных условий, многосенсорное слияние — объединение данных от LiDAR, инерциальных измерительных блоков (IMU), систем машинного зрения и энкодеров — становится отраслевым стандартом.

Во-вторых, произошел переход от статических измерений к высокоточным динамическим датчикам. Традиционные статические инклинометры больше не могут удовлетворять требованиям сценариев высокоскоростного движения; напротив, динамические инклинометры и высокопроизводительные инерциальные измерительные блоки (IMU) объединяют данные акселерометра и гироскопа для поддержания высокой точности выходных данных даже в условиях вибрации, ударов и быстрого движения.

В-третьих, переход от функциональных компонентов к интеллектуальным сенсорным платформам. Благодаря развитию воплощенного ИИ и человекоподобных роботов, инерциальные датчики положения эволюционируют из простых измерительных элементов в «нервы равновесия» и «мозжечок» роботов. Соответствующие предприятия создали комплексные технологические и продуктовые экосистемы, охватывающие сенсорные чипы, модули и системные сборки, которые служат «физической основой ИИ» для роботов и интеллектуальных устройств.
