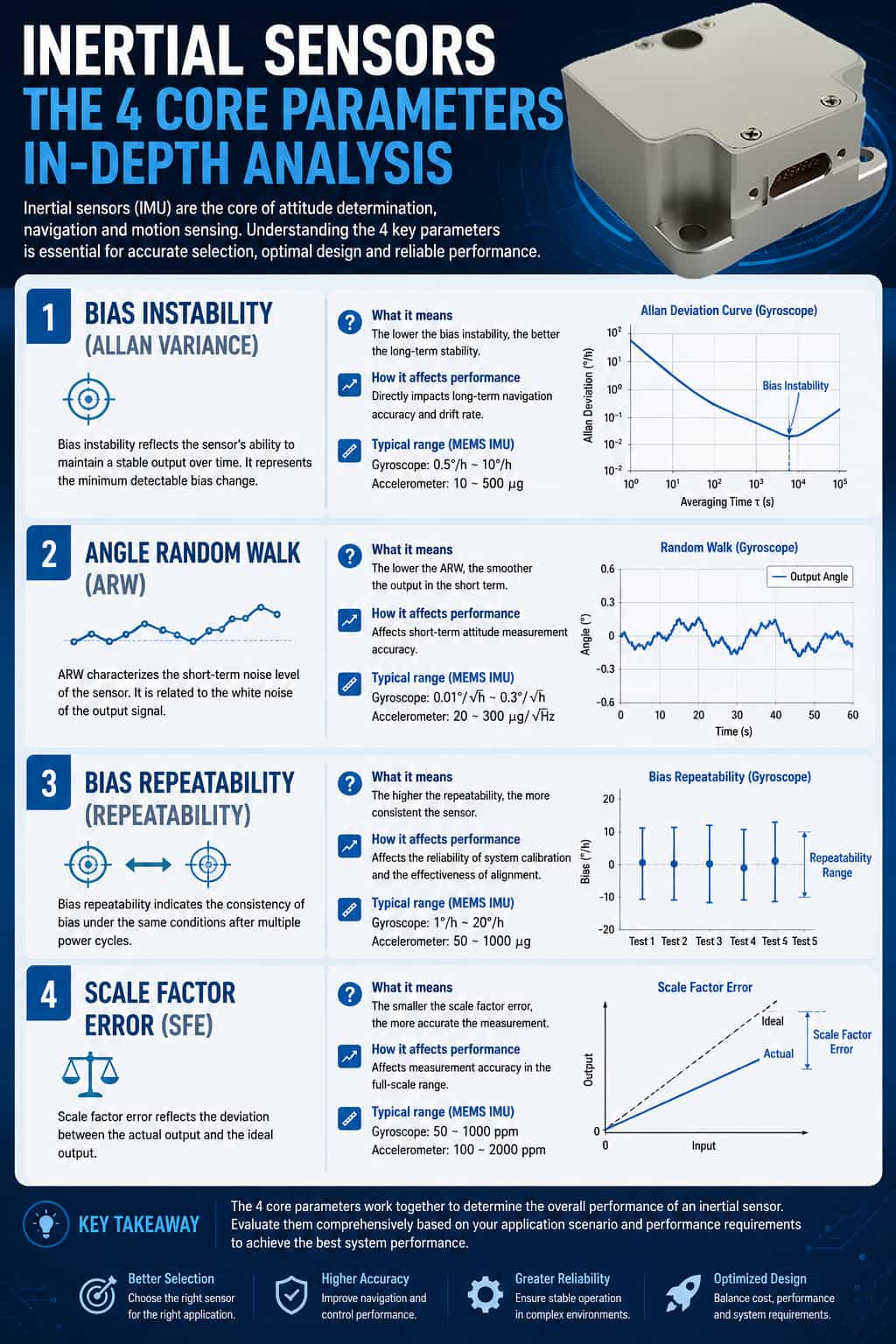

В областях инерциальной навигации, управления движением и высокоточного измерения ориентации характеристики инерциальных датчиков (гироскопов и акселерометров) напрямую определяют верхний предел точности всей системы. Для инженеров понимание практического значения ключевых параметров, указанных в технических характеристиках, и их влияния на конечные приложения имеет важное значение для выбора компонентов и проектирования системы. В данной статье представлен углубленный анализ четырех основных инженерных параметров с практической точки зрения: стабильность смещения, случайное блуждание, повторяемость смещения и нелинейность масштабного коэффициента.
I. Стабильность смещения
1. Определение и физическое значение
Стабильность смещения относится к степени колебаний выходного сигнала датчика вокруг его среднего значения в статических условиях; она обычно характеризуется минимальной точкой (или плоской областью) на кривой дисперсии Аллана. Для гироскопов единицей измерения обычно являются °/ч (градусы в час); для акселерометров — мг или мкг.
Это отражает стабильность выходного сигнала датчика при длительной статической работе. Волоконно-оптический гироскоп со стабильностью смещения 0,01°/ч означает, что колебания его среднего выходного сигнала за один час составляют приблизительно 0,01 градуса; это критически важный показатель для инерциальных навигационных систем навигационного класса.
2. Метод инженерных испытаний
Установите датчик на высокоточный поворотный стол, обеспечив его абсолютную неподвижность и стабильную температуру окружающей среды (например, внутри камеры с регулируемой температурой 25 ± 0,1 °C). Непрерывно собирайте статические данные в течение нескольких часов (не менее 4–24 часов). Вычислите дисперсию Аллана и извлеките стандартное отклонение в моменты сглаживания (τ), такие как 1 с, 10 с и 100 с; оптимальное значение стабильности смещения соответствует точке перехода между сегментом кривой с наклоном -0,5 и плоской областью.
3. Влияние на систему
Стабильность смещения напрямую влияет на точность навигации в долгосрочной перспективе и определяет скорость накопления угловых ошибок в процессе инерциальной интеграции; например, дрейф в 1°/ч приводит к ошибке курса примерно в 1° за один час. Кроме того, для высокоточной навигации по северу требуется чрезвычайно низкая стабильность смещения (≤0,01°/ч) для эффективного извлечения компонента, указывающего на север, из скорости вращения Земли (15°/ч).
4. Инженерные заблуждения и соображения
Не все значения времени сглаживания соответствуют одному стандарту; разные производители могут сообщать о стабильности на основе 10-секундного или 100-секундного сглаживания, поэтому при сравнении необходимо стандартизировать время сглаживания. Температурные эффекты значительно превосходят статические колебания; вариации смещения во всем диапазоне рабочих температур могут быть на один-два порядка выше статической стабильности. Поэтому в инженерных приложениях необходимо ориентироваться на эквивалентную стабильность, достигаемую после полной температурной компенсации.
II. Случайное блуждание
1. Определение и физическое значение
Случайное блуждание — это случайная ошибка, возникающая в результате интегрирования белого шума. Для гироскопов это называется угловым случайным блужданием (ARW), измеряемым в °/√ч; для акселерометров — случайным блужданием скорости (VRW), измеряемым в м/с/√ч или (м/с)/√ч.
Она характеризует интенсивность энергии высокочастотного белого шума на выходе датчика. Для гироскопа с угловой погрешностью 0,01°/√ч стандартное отклонение угловой ошибки, вносимой белым шумом в течение часового интегрирования, составляет 0,01° × √1 = 0,01°; однако, если интегрирование длится 0,01 часа (36 секунд), ошибка составляет 0,01 × √0,01 = 0,001°. Ошибка пропорциональна квадратному корню из времени.
2. Методы инженерных испытаний
Этот параметр также получают с помощью дисперсионного анализа Аллана. При малых значениях τ (обычно) <Коэффициент случайного блуждания (10 с) можно получить из сегмента кривой дисперсии Аллана с наклоном -0,5. В качестве альтернативы его можно рассчитать путем интегрирования спектральной плотности мощности (СПМ) в соответствующей полосе пропускания.
3. Влияние на систему
Случайное блуждание в первую очередь влияет на кратковременную динамическую точность; оно накладывает шум и снижает отношение сигнал/шум во время вибрации или высокоскоростного вращения. Чрезмерное случайное блуждание может возбуждать контур управления, вызывая дрожание, а в интегрированных навигационных системах оно влияет на скорость сходимости и дисперсию в установившемся режиме фильтра Калмана.
4. Инженерные заблуждения и соображения
Случайное блуждание и стабильность смещения — независимые, но взаимосвязанные параметры; случайное блуждание определяет кратковременный шум, а стабильность смещения — долговременный дрейф. Оба параметра необходимо оптимизировать одновременно, поскольку сосредоточение внимания только на первом может привести к чрезмерному долговременному дрейфу.
III. Повторяемость смещения
1. Определение и физическое значение
Повторяемость смещения относится к стабильности выходного сигнала нулевой точки датчика при различных запусках. Она измеряется в тех же единицах, что и стабильность смещения (°/ч или мг).
Это отражает предсказуемость работы датчика — как между партиями, так и после каждого включения питания. Датчики с плохой повторяемостью требуют повторной калибровки смещения при каждом запуске; в противном случае будет возникать постоянная ошибка (смещение).
2. Методы инженерных испытаний
При одинаковых условиях окружающей среды проведите несколько тестов включения питания (≥10 раз) на одном и том же датчике, каждый раз записывая стабилизированное значение смещения. Рассчитайте стандартное отклонение (1σ) или диапазон (максимальное значение минус минимальное) этих значений смещения.
3. Влияние на систему
Повторяемость смещения определяет, требуется ли датчику повторная калибровка при каждом запуске. Если повторяемость превышает допустимую погрешность системы, можно использовать заводские калибровочные значения; в противном случае необходимо реализовать процесс самокалибровки. Кроме того, в многорезервных конфигурациях повторяемость напрямую влияет на согласованность показаний датчиков, определяя тем самым сложность логики голосования.
4. Инженерные заблуждения и соображения
Крайне важно различать повторяемость и стабильность: стабильность измеряет колебания во время работы, тогда как повторяемость отражает изменения между различными рабочими циклами. Даже при чрезвычайно высокой стабильности (например, 0,01°/ч) низкая повторяемость делает датчик непригодным для непосредственного использования в высокоточной навигации. По сравнению с MEMS-датчиками, кварцевые акселерометры могут достигать повторяемости смещения менее 50 мкг, что делает их особенно подходящими для высокотехнологичных приложений, требующих длительной работы без калибровки.
IV. Нелинейность масштабного коэффициента
1. Определение и физическое значение
Нелинейность масштабного коэффициента относится к степени отклонения пропорциональной зависимости между изменениями выходного и входного сигнала датчика от идеальной прямой линии; обычно она выражается в процентах от полной шкалы (% FS) или в частях на миллион (ppm). Например, диапазон ±500°/с с нелинейностью 50 ppm подразумевает максимальную погрешность нелинейности 500 × 50 × 10⁻⁶ = 0,025°/с. Этот параметр определяет точность измерения датчика в широком динамическом диапазоне (например, при высоких скоростях вращения или высоких ускорениях).
2. Методы инженерных испытаний
Установите датчик на поворотный стол (для гироскопов) или центрифугу (для акселерометров). Подавайте различные входные сигналы (например, 0, ±50, ±100, ±200, ±500°/с) и записывайте выходные сигналы. Постройте прямую линию методом наименьших квадратов, вычислите максимальное отклонение точек измерения от этой линии и разделите на полный диапазон шкалы, чтобы получить значение нелинейности.
3. Влияние на систему
Нелинейность масштабного коэффициента может стать основным источником ошибок в условиях высокой динамики (например, при управлении ракетами или высокоэффективными летательными аппаратами); даже после многоточечной калибровки нелинейность может приводить к остаточным ошибкам интерполяции. Кроме того, нелинейность акселерометра влияет на точность интегрирования скорости, особенно во время длительных операций с высокой маневренностью.
4. Инженерные подводные камни и соображения
При оценке нелинейности масштабного коэффициента следует отметить, что абсолютное значение погрешности напрямую связано с диапазоном измерений; нельзя судить о производительности, основываясь исключительно на значении ppm (например, 100 ppm дают погрешность 0,01°/с в диапазоне 100°/с, но увеличение диапазона в десять раз увеличивает погрешность в десять раз). Кроме того, асимметрия между положительным и отрицательным направлениями имеет решающее значение для вращательно-симметричных платформ. Температура также существенно влияет на нелинейность; колебания во всем диапазоне рабочих температур часто превышают значения, измеренные при комнатной температуре, что требует температурной компенсации.
Краткое содержание
При выборе компонентов для инженерных приложений следует избегать поиска «наилучшего» значения какого-либо одного параметра в отрыве от контекста. Вместо этого необходимо всесторонне взвесить четыре основных параметра, учитывая распределение ошибок системы, условия эксплуатации, циклы калибровки и ограничения по стоимости. В то же время крайне важно требовать от поставщиков предоставления кривых дисперсии Аллана и графиков характеристик при различных температурах, а не просто типичных значений. Только глубокое понимание основных физических процессов и характеристик распространения ошибок, связанных с этими параметрами, позволит разработать действительно надежные и высокопроизводительные инерциальные системы.
