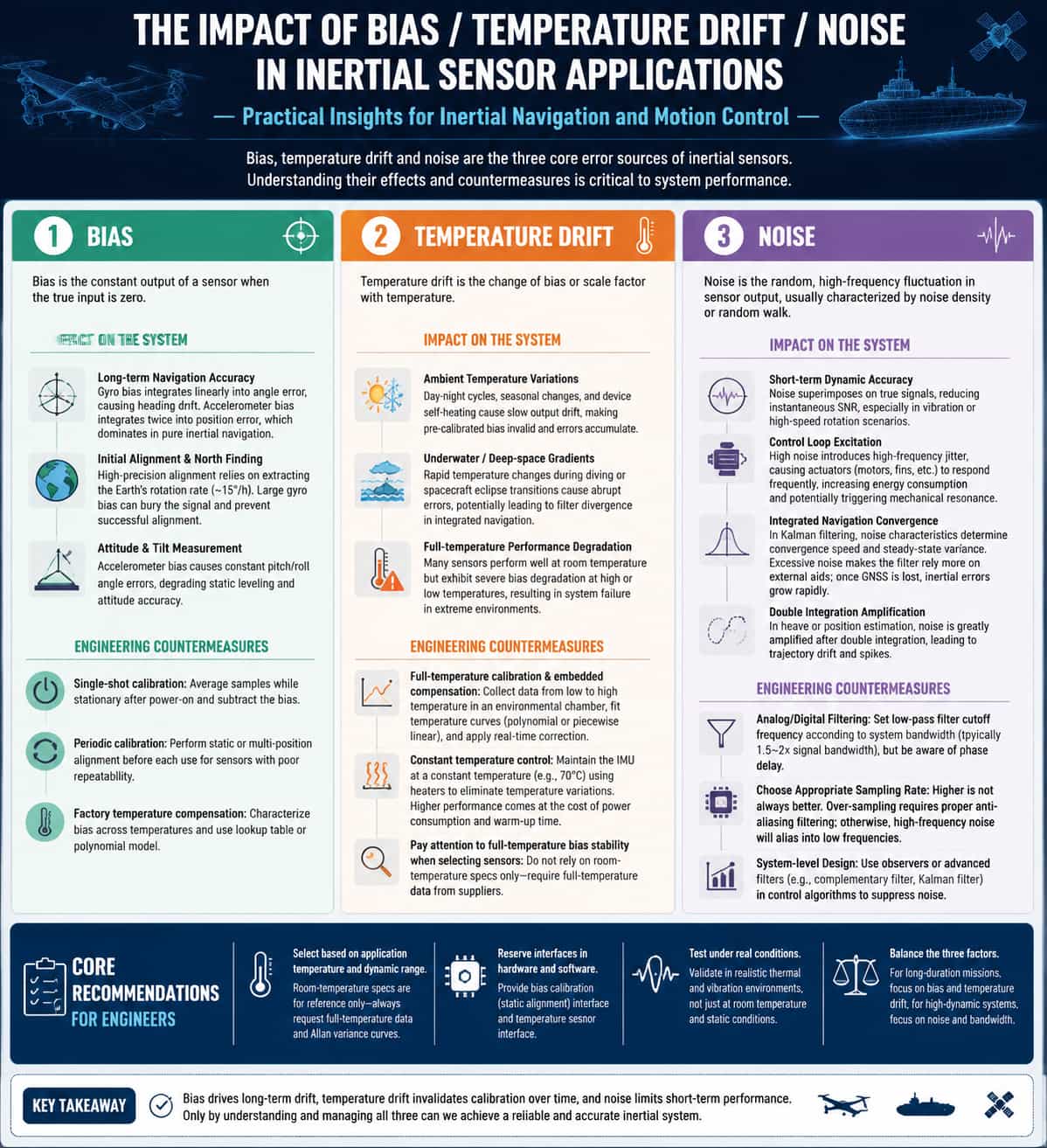

В проектах инерциальной навигации и управления движением основными источниками ошибок, влияющими на производительность системы, являются смещение датчиков, тепловой дрейф и шум. В следующем разделе описываются их проявления, влияние на систему и стратегии смягчения с инженерной точки зрения.
1. Предвзятость
Смещение относится к постоянному статическому выходному сигналу датчика в условиях нулевого входного сигнала. В инженерных приложениях смещение напрямую влияет на точность долговременной интеграции и возможности выравнивания:
• Долговременная точность навигации: смещение гироскопа линейно накапливается в угловую ошибку за счет интегрирования; чем больше смещение, тем быстрее дрейф курса. Смещение акселерометра преобразуется в ошибку положения за счет двойного интегрирования, становясь основным источником ошибок, особенно при чисто инерциальной навигации без внешних корректировок.
• Начальная настройка и определение направления на север: Для высокоточной навигации на север необходимо выделить компонент, указывающий на север, из угловой скорости Земли (приблизительно 15°/ч); если смещение гироскопа чрезмерно велико, сигнал подавляется, что делает эффективную настройку невозможной.
• Измерение ориентации и наклона: смещение акселерометра напрямую вызывает постоянные отклонения углов тангажа и крена, влияя на точность определения статической горизонтальной ориентации.
Инженерные меры по смягчению последствий:
• Калибровка/компенсация одиночного события: после включения питания выполните статическую выборку и усреднение, затем вычтите постоянное значение смещения.
• Периодическая калибровка: для датчиков с низкой повторяемостью перед каждым использованием выполняйте выравнивание по статической опоре или индексацию.
• Термокомпенсация на заводском уровне: запись значений смещения при различных температурах для создания таблиц соответствия или полиномиальных моделей.
2. Тепловой дрейф
Термодрейф — это изменение смещения датчика или масштабного коэффициента, вызванное изменениями температуры. В широком диапазоне рабочих температур ошибки, вызванные термодрейфом, часто на один-два порядка превышают смещение при комнатной температуре.
• Колебания температуры окружающей среды: Суточные колебания температуры, сезонные изменения и самонагрев оборудования вызывают медленный дрейф выходных сигналов датчика, что делает недействительными предварительно откалиброванные значения смещения и приводит к накоплению ошибок интегрирования с течением времени.
• Подводные/глубококосмические температурные градиенты: Быстрые изменения температуры, например, при погружении аппарата или входе/выходе космического аппарата из теневой зоны, могут вызывать резкие ошибки из-за теплового дрейфа, потенциально приводящие к расходимости интегрированных навигационных фильтров. • Снижение производительности в температурном диапазоне: Многие датчики демонстрируют отличные характеристики при комнатной температуре, но их работа при нулевом смещении значительно ухудшается при высоких или низких температурах, что потенциально может привести к полному отказу системы в экстремальных условиях.
Инженерные контрмеры:
• Полная температурная калибровка + встроенная компенсация: выходные данные датчика регистрируются в режиме реального времени в термокамере в диапазоне рабочих температур; строится температурная кривая (полиномиальная или кусочно-линейная), и микросхема или навигационный компьютер вносят корректировки в режиме реального времени на основе текущей температуры.
• Поддержание постоянной температуры: В высокотехнологичных приложениях (например, в инерциальных навигационных системах стратегического уровня) нагреватели поддерживают постоянную температуру инерциального измерительного блока (например, 70 °C) для устранения температурных колебаний, хотя это и приводит к увеличению энергопотребления и времени запуска.
• При выборе необходимо отдавать приоритет стабильности при нулевом смещении при всех температурах: многие поставщики предоставляют только характеристики при комнатной температуре, что может ввести в заблуждение при реализации проекта, поэтому крайне важно требовать данные о производительности при всех температурах.
3. Шум
Шум — это случайные высокочастотные колебания выходного сигнала датчика, обычно характеризующиеся коэффициентами случайного блуждания или плотностью шума. Его влияние проявляется в основном в краткосрочной динамике и стабильности системы:
• Кратковременная динамическая точность: шум, наложенный на истинный сигнал, снижает мгновенное отношение сигнал/шум (SNR), что особенно заметно во время вибрации или высокоскоростного вращения.
• Возбуждение контура управления: Высокий уровень шума приводит к высокочастотным колебаниям, вызывая частые реакции исполнительных механизмов (таких как двигатели или управляющие поверхности); это увеличивает энергопотребление и может вызвать механический резонанс.
• Интегрированная сходимость навигации: В фильтре Калмана характеристики шума определяют скорость сходимости и установившуюся дисперсию оценок состояния; чрезмерный шум заставляет фильтр в большей степени полагаться на внешние вспомогательные данные, а это означает, что если связь с GNSS теряется, чистые инерциальные ошибки будут быстро расти.
• Эффект усиления при двойном интегрировании: при измерении вертикальности или инерциальной навигации шум резко усиливается после двойного интегрирования, что приводит к дрейфу траектории или всплескам сигнала.
Инженерные контрмеры:
· Аналоговая/цифровая фильтрация: частоты среза фильтра нижних частот устанавливаются на основе полосы пропускания системы (обычно в 1,5–2 раза больше полосы пропускания сигнала), хотя это приводит к фазовому сдвигу.
• Выбор подходящей частоты дискретизации: более высокая частота не обязательно лучше; передискретизация требует использования фильтрации сглаживания для предотвращения наложения высокочастотного шума на низкочастотный диапазон. • Проектирование на системном уровне: используйте наблюдатели или методы фильтрации более высокого порядка (например, комплементарную фильтрацию или фильтр Калмана) в алгоритмах управления для подавления влияния шума.
4. Ключевые рекомендации для инженеров проекта
• Выбирайте параметры, исходя из температурного и динамического диапазонов применения; рассматривайте характеристики при комнатной температуре только как справочные и настаивайте на получении данных о производительности при полной температуре и кривых дисперсии Аллана.
• Включить в аппаратную и программную части схемы интерфейсы для компенсации смещения (статической калибровки) и датчиков температуры.
• Проводите испытания и проверку в реалистичных условиях теплового воздействия и вибрации, а не полагайтесь исключительно на статические испытания при комнатной температуре.
• Сбалансируйте смещение, температурный дрейф и шум: для приложений с длительным сроком службы отдавайте приоритет смещению и температурному дрейфу, а для приложений с высокой динамикой — шуму и полосе пропускания.
