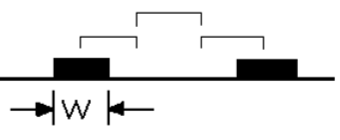

Для обеспечения качества трассировки сигналов и предотвращения перекрестных помех при проектировании печатных плат мы поддерживаем расстояние между сигнальными дорожками, равное трехкратной ширине линии. Как показано на рисунке 1, это расстояние относится к расстоянию между центрами дорожек. Поскольку ширина линии выражается в английском языке как «width», это правило часто называют принципом 3W. Когда расстояние между центрами дорожек составляет не менее трехкратной ширины линии, гарантируется отсутствие помех в 70% межлинейных электрических полей. Если необходимо обеспечить отсутствие помех в 98% межлинейных электрических полей, можно использовать правило 10W.
Принцип 3W — это принцип компоновки печатных плат, которому разработчики могут следовать без необходимости применения дополнительных методов проектирования. Однако такой подход к проектированию занимает значительную площадь и может затруднить трассировку. Основной отправной точкой принципа 3W является минимизация связи между трассами. Этот принцип можно выразить следующим образом: расстояние между трассами (расстояние между центрами трасс) должно быть в три раза больше ширины одной трассы. Или же расстояние между двумя трассами должно быть больше, чем в два раза больше ширины одной трассы. Например, если тактовая линия имеет ширину 6 мил, другие трассы могут быть проложены только на расстоянии 2 x 6 мил от этой трассы, или расстояние между краями должно быть больше 12 мил. Принцип 3W легко реализуется в проектировании печатных плат путем обеспечения того, чтобы расстояние между центрами трасс было в три раза больше ширины трассы. Например, если ширина трассы составляет 6 мил, то в Allegro правило «линия-линия» можно установить равным 12 мил, чтобы выполнить принцип 3W. Расстояние между элементами в программе рассчитывается на основе расстояния между краями, как показано на рисунке 2.
