В схеме сброса STM32, показанной на рисунке 1, переключающий диод обычно подключается параллельно резисторному выводу RC-цепи сброса. Основная функция этого диода — ускорение разряда конденсатора.

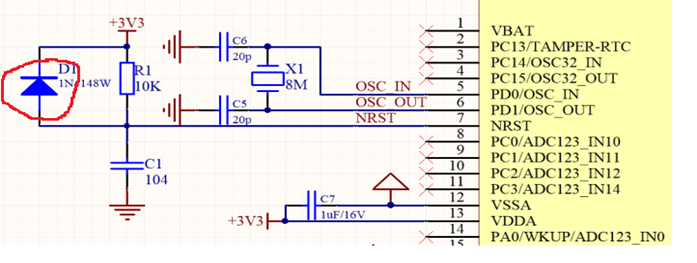

Рисунок 1. Схема сброса STM32.

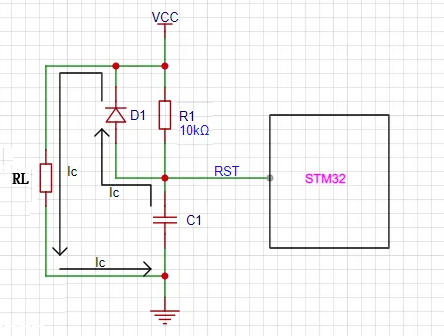

Рисунок 2. Путь разряда схемы сброса STM32.
В RC-цепи сброса разрядный диод незаменим, его основная функция — быстрый разряд. При отключении питания или кратковременном отключении питания из-за помех заряд, накопленный в конденсаторе, должен быть высвобожден по какому-либо пути для обеспечения корректного сброса при следующем включении питания. Без диода, когда импульс помех при отключении питания узкий, конденсатор разряжается через резистор R1, имеющий большое сопротивление, что приводит к низкой скорости разряда. RC-цепь не может полностью разрядиться в момент отключения питания, и система не может автоматически перезагрузиться при восстановлении питания. Кратковременные помехи при отключении питания могут привести к остановке нормальной работы программы, вызывая нестабильное поведение программы или попадание в бесконечный цикл. Добавление диода обеспечивает быстрый путь разряда для конденсатора. Благодаря очень низкому сопротивлению в открытом состоянии диода, как показано на схеме разряда цепи сброса STM32 на рисунке 2, заряд в конденсаторе C1 быстро разряжается через диод D1, обеспечивая стабильность и надежность цепи сброса. При отключении питания конденсатор быстро разряжается на землю через диод. После восстановления электропитания конденсатор полностью разряжен и может немедленно начать процесс зарядки, запуская операцию сброса. Этот быстрый процесс разрядки гарантирует, что схема сброса сможет быстро вернуться в исходное состояние после отключения электроэнергии или сбоя в электроснабжении.
