Волоконно-оптическая инерциальная навигационная система (ИНС) IF4060 не только обладает высокоточными возможностями автономного определения направления на север, но и демонстрирует исключительную тактическую ценность благодаря двум передовым функциям: динамическому выравниванию основания и выравниванию при передаче. Эти возможности напрямую определяют быструю реакцию системы и ее оперативную эффективность при развертывании на мобильных платформах, таких как палубные самолеты, установленные на транспортных средствах системы вооружения и рои беспилотных летательных аппаратов.

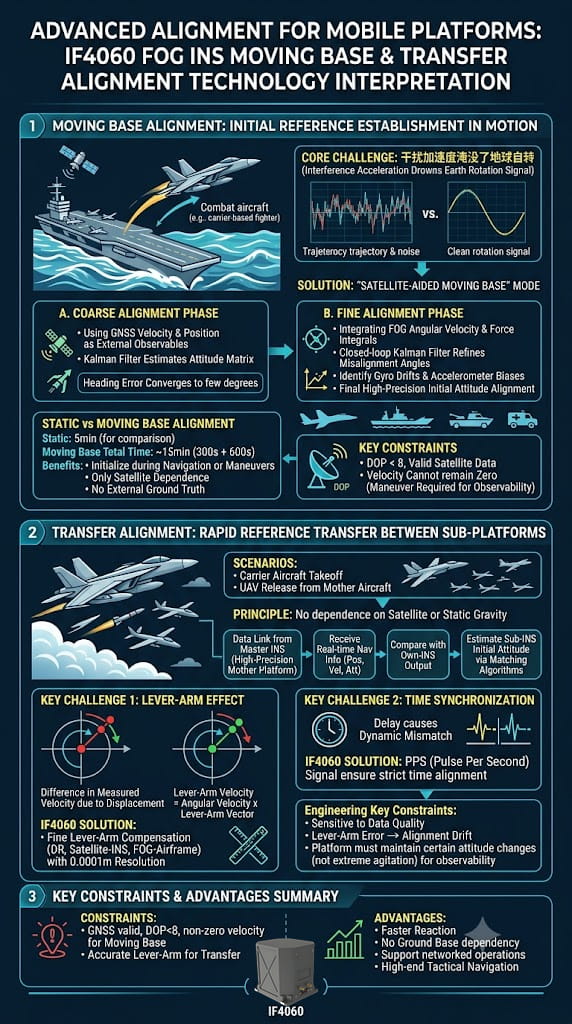

1. Динамическая центровка основания: установление исходной точки отсчета в условиях качания.
Основная проблема динамической юстировки основания заключается в том, что возмущения, вызванные движением несущей, заглушают опорные сигналы — такие как угловая скорость Земли и вектор гравитации — обычно используемые для традиционной аналитической юстировки. Прибор IF4060 решает эту проблему, используя режим «динамической юстировки с помощью спутника», который работает в два этапа:
Этап грубой настройки: данные о скорости и положении, полученные от спутниковой навигационной системы, используются в качестве внешних наблюдений для построения фильтра Калмана; это позволяет приблизительно оценить матрицу ориентации и добиться сходимости ошибки курса с точностью до нескольких градусов.
Этап точной настройки: на основе грубой настройки на этом этапе используются интегрированные данные угловой скорости и удельной силы инерциальной навигационной системы (ИНС). Для уточнения оценки углов смещения используется замкнутый контур фильтра Калмана, одновременно выявляющий дрейф гиродатчика и смещение акселерометра, что в конечном итоге обеспечивает высокоточную начальную инициализацию ориентации.
По сравнению со статической юстировкой базы (5 минут), динамическая юстировка базы занимает приблизительно 15 минут (300 с + 600 с). Хотя она требует больше времени, она позволяет инициализировать систему во время движения или маневрирования платформы; кроме того, юстировка полностью основана на данных спутниковой навигации и не требует внешнего эталонного значения. В руководстве указано, что для динамической юстировки базы требуются достоверные спутниковые данные и значение DOP менее 8. Кроме того, скорость несущего объекта не может оставаться постоянной на нуле — это означает, что для обеспечения наблюдаемости системы необходим определенный уровень возбуждения, вызванного маневрированием.
2. Выравнивание при передаче данных: быстрая передача эталонных данных между «родительской» и «дочерней» платформами.
Еще одна передовая функция IF4060 — выравнивание перед взлетом, разработанная для сценариев «родитель-потомок» — например, для выравнивания самолетов на авианосце перед взлетом или выравнивания БПЛА перед его отделением от корабля-носителя. Принцип его работы не зависит ни от спутников, ни от статической гравитации; вместо этого он получает навигационные данные в реальном времени (положение, скорость и ориентацию) от ведущей инерциальной навигационной системы (высокоточной платформы-носителя) по каналу связи. Сравнивая эти данные с выходными данными собственной внутренней инерциальной навигационной системы и используя алгоритмы сопоставления, он вычисляет обратное значение своей начальной ориентации и навигационных параметров.
Основные технические проблемы выравнивания при передаче данных связаны с эффектом рычага и синхронизацией по времени. Поскольку ведомая и ведущая инерциальные системы установлены в разных местах, при маневрировании несущей возникают различия в линейной скорости (скорость рычага = угловая скорость × вектор рычага). IF4060 оснащен точным механизмом компенсации эффекта рычага (обрабатывающим эффекты рычага от DR к инерциальной системе, от GNSS к инерциальной системе и от инерциальной системы к платформе с разрешением 0,0001 м). Этот механизм преобразует измерения ведомой системы в опорную точку ведущей системы, тем самым устраняя ошибки согласования, вызванные структурным изгибом и внешними смещениями рычага. Одновременно сигнал PPS (импульсов в секунду) обеспечивает строгое согласование временных опорных точек между ведущей и ведомой системами, предотвращая динамические рассогласования, вызванные временной задержкой.
3. Ключевые ограничения для инженерной реализации
Как динамическая, так и передаточная юстировка крайне чувствительны к качеству входных данных. При динамической юстировке система не может эффективно сходиться, если показания скорости GNSS остаются постоянно равными нулю или значение DOP (снижение точности) превышает допустимые пределы. При передаточной юстировке, если параметры рычага настроены неправильно, индикатор ошибки сигнализирует о «чрезмерном дрейфе юстировки». Кроме того, оба режима юстировки требуют, чтобы несущая сторона претерпела определенное изменение ориентации во время маневрирования — избегая сильных колебаний — для обеспечения наблюдаемости фильтра Калмана в полном состоянии.
Краткое содержание
Возможности динамического базирования и выравнивания при передаче данных, предоставляемые IF4060, по сути, расширяют понятие «статического определения направления на север» до «оценки на основе фильтра в динамических условиях» и расширяют понятие «автономного выравнивания» до «распределенной совместной передачи данных». Эти функции превращают IF4060 из простого датчика положения/ориентации в высококлассный тактический навигационный узел, способный к быстрому реагированию в рамках сетевых боевых систем.
