В эпоху стремительного развития промышленной автоматизации и Интернета вещей (IoT) «возможности связи» между датчиками и системами управления часто определяют сложность реализации проекта и общую надежность системы. Благодаря широким возможностям конфигурации коммуникационных интерфейсов, динамические инклинометры серии TD предлагают гибкие и комплексные решения для измерения ориентации в различных условиях.

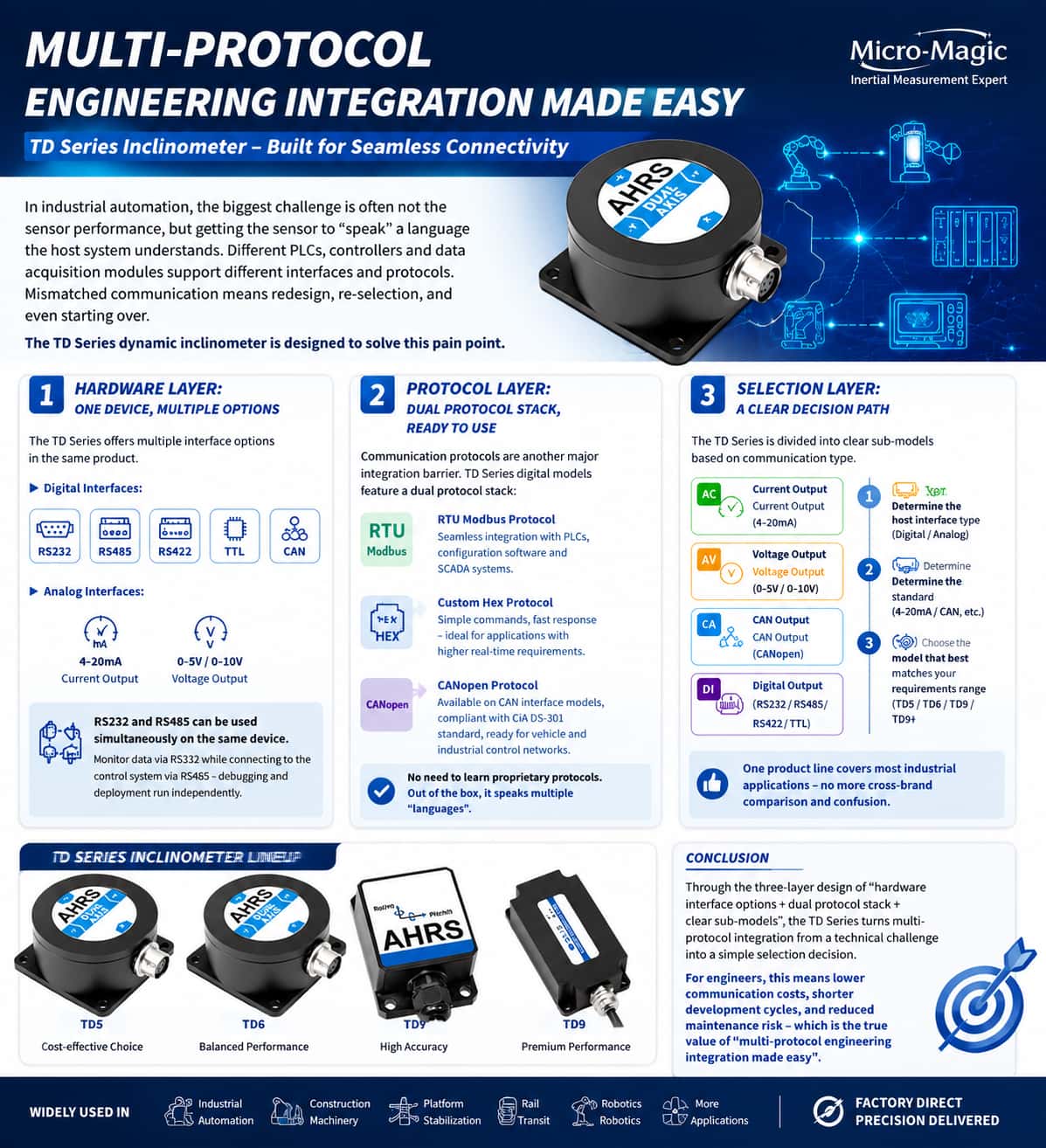

1. Обзор коммуникационных интерфейсов: гибкий выбор и адаптация.
Серия TD включает в себя широкий спектр моделей, охватывающих все основные методы связи, используемые в промышленном секторе, которые условно делятся на цифровые и аналоговые интерфейсы. Цифровые интерфейсы включают RS232, RS485, RS422, TTL и шину CAN; аналоговые интерфейсы доступны как в токовом, так и в вольтовом исполнении, поддерживая выходные сигналы, такие как 4–20 мА и 0–20 мА (ток) и 0–5 В, 0,5–4,5 В и 0–10 В (напряжение). Что касается протоколов связи, продукты совместимы с Modbus RTU, пользовательским протоколом 0x68 и CANopen, что обеспечивает действительно «многоцелевую функциональность и адаптацию по требованию».
2. Цифровые интерфейсы: гибкие каналы обмена данными.
Модели серии TD с цифровыми интерфейсами поддерживают различные методы вывода, включая RS232, RS485, RS422, TTL и CAN. Такая концепция «многоинтерфейсной» конструкции позволяет инженерам выбирать метод связи, наиболее подходящий для их конкретных требований:
Интерфейс RS232 идеально подходит для связи на коротких расстояниях между двумя точками, обеспечивая простоту отладки и высокую совместимость.
RS485 поддерживает передачу данных на большие расстояния до 2000 метров и позволяет подключать несколько сенсорных узлов, что делает его предпочтительным выбором для промышленных полевых шин.
RS422 поддерживает полнодуплексную связь, что делает его подходящим для сценариев, требующих одновременной передачи и приема данных.
Технология TTL работает на логических уровнях 3,3 В/5 В, что облегчает прямую интеграцию со встроенными системами (такими как STM32 и Arduino).
Шина CAN разработана специально для автомобильных и промышленных систем управления, обеспечивая высокую устойчивость к помехам и высокую производительность в режиме реального времени.
3. Аналоговые интерфейсы: классические, надежные промышленные сигналы
Для традиционных промышленных сред, которые по-прежнему в значительной степени полагаются на аналоговые модули сбора данных ПЛК, серия TD предлагает широкий спектр решений для аналогового вывода. Модели с выходным током поддерживают диапазоны 4–20 мА, 0–20 мА и 0–24 мА. Диапазон 4–20 мА является наиболее распространенным промышленным стандартом, предлагающим такие преимущества, как высокая помехоустойчивость и пригодность для передачи на большие расстояния. Выход нулевой точки соответствует 12 мА (для режима 4–20 мА) или 10 мА (для режима 0–20 мА), а расчет угла основан на простой и надежной линейно-пропорциональной зависимости.
Модели с выходным напряжением поддерживают три диапазона выходного напряжения — 0–5 В, 0,5–4,5 В и 0–10 В — что обеспечивает совместимость с аналоговыми входными модулями различных ПЛК. Нулевая точка на выходе соответствует 2,5 В (для режима 0–5 В) или 5 В (для режима 0–10 В), при этом используется аналогичный простой метод расчета.
Главное преимущество аналоговых интерфейсов — это их готовность к использованию по принципу «подключи и работай»; нет необходимости писать сложные протоколы связи. Угловые значения можно получать напрямую, регистрируя показания напряжения или тока с помощью АЦП, что значительно снижает барьер для интеграции в систему.
4. Протоколы связи: сочетание стандартизации и индивидуальной настройки.
На уровне протокола серия TD сочетает в себе стандартизацию и гибкость.
Протокол Modbus RTU, являющийся де-факто стандартом в промышленной автоматизации, широко поддерживается через интерфейс RS485. Используя стандартные функциональные коды Modbus (например, 0x03 для чтения данных), устройство может легко взаимодействовать с различными ПЛК, программным обеспечением HMI/SCADA и системами управления.
Пользовательский протокол — это высокоэффективный шестнадцатеричный протокол связи, используемый цифровыми моделями. Кадры данных начинаются с идентификатора 0x68 и включают поля для длины данных, кода адреса, командного слова, полезной нагрузки данных и контрольной суммы. Этот протокол поддерживает широкий спектр функций, включая считывание углов по одной или двум осям, установку относительных/абсолютных нулей, регулировку скорости передачи данных, переключение между режимами запроса-ответа и автоматического вывода, а также изменение адресов модулей — все это характеризуется лаконичными командами и быстрым временем отклика.
Протокол CANopen специально разработан для продуктов с интерфейсами CAN и использует стандартный стек протоколов CANopen. Конфигурация параметров осуществляется через SDO (Service Data Objects), а передача данных об угле в реальном времени — через PDO (Process Data Objects). Он поддерживает такие функции, как настройка идентификатора узла (по умолчанию 0x05), настройки скорости передачи данных (настраиваемые от 100 кбит/с до 1 Мбит/с) и несколько скоростей вывода данных (от 5 Гц до 50 Гц), полностью удовлетворяя требованиям промышленного управления и автомобильных приложений. 5. Рекомендации по выбору
При выборе модели для конкретного проекта следует учитывать следующие факторы:
Интерфейс системы управления: если система уже использует шину RS485, отдайте приоритет RS485+Modbus; при использовании аналоговых модулей ПЛК выберите выходной ток 4–20 мА или выходное напряжение 0–10 В.
Дальность передачи: Для больших расстояний (>50 метров) рекомендуется использовать RS485 или выходной ток 4–20 мА; для коротких расстояний подойдут RS232, TTL или выходное напряжение.
Требования к работе в режиме реального времени: Для приложений, работающих в режиме реального времени (например, в робототехнике или управлении транспортными средствами), рекомендуется использовать интерфейс CAN; для общего промышленного мониторинга подойдут как цифровые, так и аналоговые интерфейсы.
Многоузловая сеть: Когда необходимо параллельно подключить несколько датчиков, оптимальным выбором является шина RS485+Modbus или CAN.
Заключение
Благодаря двухинтерфейсной конструкции (поддерживающей как цифровые, так и аналоговые выходы) и совместимости с множеством протоколов, включая Modbus, пользовательские протоколы и CANopen, динамические инклинометры серии TD действительно воплощают философию проектирования «одна платформа, множество интерфейсов и адаптация по требованию». Независимо от того, создаете ли вы новую систему промышленного Интернета вещей или модернизируете традиционный шкаф управления ПЛК, серия TD предлагает идеальное коммуникационное решение, упрощая сбор данных с инклинометра как никогда раньше.
