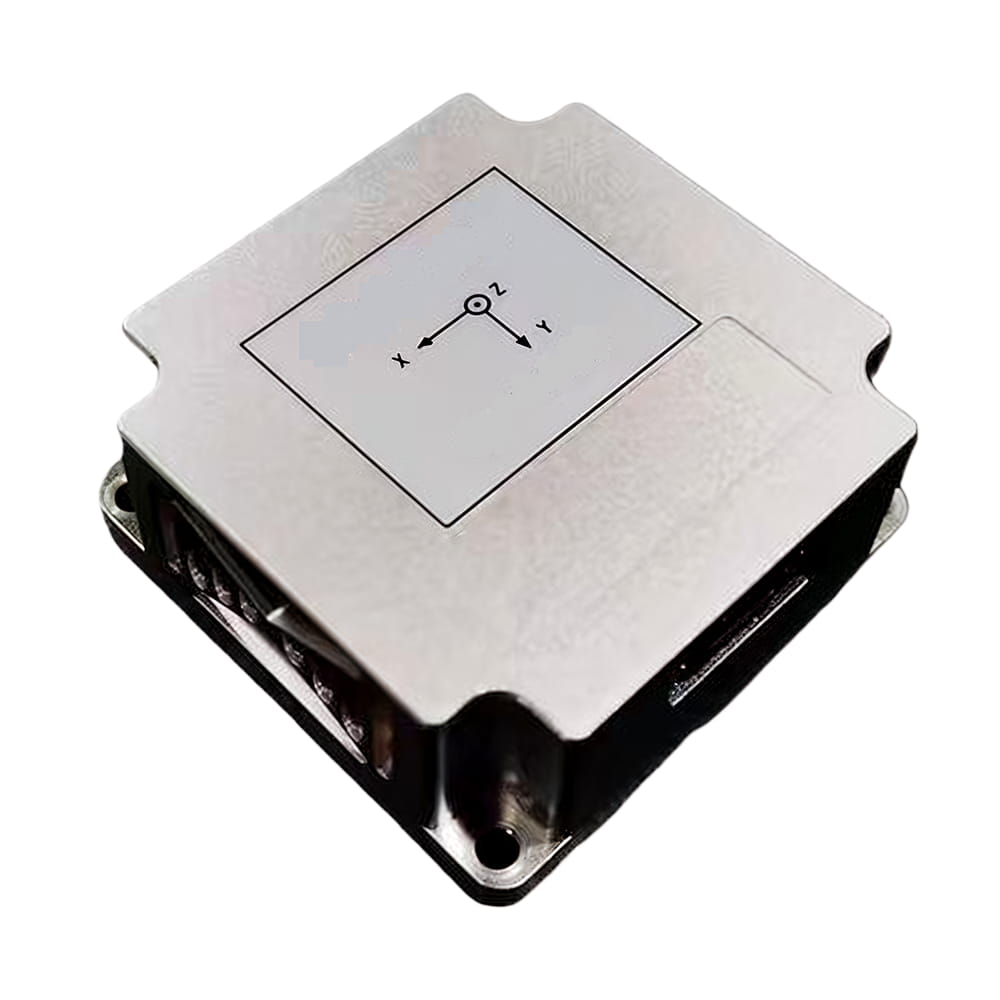

В области инерциальных технологий точность всегда была ключевым показателем для оценки. ИМУ ценность. U503 Представлен инерциальный измерительный модуль MEMS серии Микро-Магия ИнкБлагодаря точности, сравнимой с волоконно-оптическими гироскопами, стабильной работе во всем диапазоне температур и прочной конструкции, устойчивой к суровым условиям окружающей среды, он играет ключевую роль в применении в беспилотных системах.
Сверхвысокоточные технические характеристики
Характеристики гироскопа U503 достигли наивысшего уровня среди MEMS-устройств, при этом нестабильность смещения (дисперсия Аллана) составляет ≤0,03°/ч, что отражает стабильность устройства в течение длительных периодов времени и определяет способность к удержанию ориентации в рамках чисто инерциальной навигации. Угловое случайное блуждание составляет ≤0,005°/√ч, что указывает на чрезвычайно низкий уровень шума гироскопа U503, с угловой ошибкой всего около 0,3° после 1-часовой интеграции.
Акселерометр U503 также достиг высшего уровня промышленного класса, демонстрируя нестабильность нулевого смещения (дисперсию Аллана) ≤3 мкг и превосходную долговременную стабильность, что позволяет проводить высокоточные измерения наклона и моделирование гравитационного поля. Случайное блуждание скорости составляет ≤ 0,01 м/с/√ч, а ошибка интегрирования скорости чрезвычайно мала, составляя всего около 0,6 м/с в час.
U503 — это не просто интеграция «гироскопа и акселерометра», а достижение оптимальной общей производительности за счет проектирования на системном уровне. Данные гироскопа и акселерометра строго согласованы, что обеспечивает задержку на уровне микросекунд и поддерживает сценарии применения высокодинамичной интегрированной навигации. U503 обеспечивает подавление перекрестной связи между чувствительными осями, а также межосевую связь. ≤Точность 0,001 рад обеспечивает ортогональность трехосевых измерений и снижает ошибки преобразования системы координат. В то же время, U503 имеет встроенную функцию самодиагностики и вывода кодовых слов состояния, что позволяет своевременно выявлять и изолировать неисправные ситуации, обеспечивая мониторинг состояния в режиме реального времени.
Системная гарантия точности
Сверхвысокая точность U503 достигается не за счет изолированного индикатора, а благодаря комплексной системной конструкции. Благодаря полной температурной калибровке и компенсации, изменение нулевого смещения во всем температурном диапазоне составляет ≤ 20% от номинального значения; внутренняя амортизирующая структура и герметичная конструкция системы подавляют вибрационный шум выше 1000 Гц; экранирование металлическим корпусом и силовой фильтр снижают электромагнитные помехи в аналоговых сигналах; вывод в реальном времени слов состояния и самопроверка на наличие аномалий обеспечивают надежность выходных данных.
Ключевая роль U503 в беспилотных системах
В интегрированных навигационных системах GNSS/INS инерциальный измерительный блок (IMU) обеспечивает высокочастотную и высокоточную информацию об относительном движении. Сверхвысокая точность U503 увеличивает время работы системы при прерывании сигналов GNSS. Когда беспилотные летательные аппараты въезжают в туннели или дроны летают над городскими каньонами и сигналы GNSS теряются, система переходит в режим чисто инерциальной навигации. Ошибка позиционирования в течение 60 секунд в режиме чисто инерциальной навигации составляет менее 5 метров, а в течение 300 секунд в режиме чисто инерциальной навигации сохраняется точность позиционирования на уровне метра. Это означает, что беспилотные системы могут полагаться на инерцию для поддержания навигационных возможностей в течение более длительного периода времени, пока не будет получен сигнал GNSS или не завершится автономная посадка/парковка.
В подземной добыче полезных ископаемых, строительстве туннелей и других областях сверхнизкий дрейф характеристик U503 позволяет использовать его в инерциальной навигационной системе с жесткой фиксацией для выполнения чисто инерциального позиционирования в течение десятков минут, а также интегрировать с одометром/измерителем скорости вращения колес для достижения точности позиционирования менее метра.
В таких сценариях, как взлет дрона с катапульты, испытания на столкновение беспилотных летательных аппаратов и начальный полет ракеты, U503 может независимо регистрировать угловую скорость и ускорение в процессе удара с высокой пропускной способностью и интегрировать их для получения изменений ориентации и траекторий скорости.
Датчик U503 не идет на компромисс с динамическими характеристиками, стремясь к точности. Его полоса пропускания ≥200 Гц охватывает частоты вибрации роторов БПЛА и полосы частот движения подвесок беспилотных аппаратов, полностью сохраняя динамическую информацию. Диапазоны измерений ±300°/с и ±30g соответствуют требованиям высокой маневренности большинства беспилотных систем, предотвращая насыщение датчика. Благодаря максимальной частоте обновления данных 2000 Гц он обеспечивает обратную связь в реальном времени для высокоскоростных контуров управления. Это позволяет U503 поддерживать стабильность на сверхвысоком уровне точности в статических условиях, точно регистрируя интенсивное движение без искажений в условиях высокой динамики.
Модули MEMS IMU серии U503, отличающиеся точностью, сравнимой с волоконно-оптическими гироскопами, стабильной работой во всем диапазоне температур и прочной конструкцией, устойчивой к суровым условиям окружающей среды, обеспечивают беспилотные системы настоящим «высокоточным ядром восприятия».
